1， 測試加工的目的 通過帶EROWA G片的電磁吸盤測試電磁盤的吸力對于粗加工是否足夠，及測試出磁盤吸力的臨界值。

 2， 測試加工機床及測試產品

   A：測試加床 – 國產僑福精機 VMS800L

   B：測試產品 – EROWA POWER CHUCK 強力卡盤

?

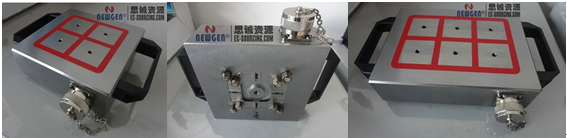

C：測試產品 – 思誠自主品牌NEWGEN電磁吸盤帶EROWA G片
磁盤尺寸：180 X 180四磁極 和180 X 240六磁極

D: 80mm X 80mm X 50mm S136鋼料

3， 測試過程

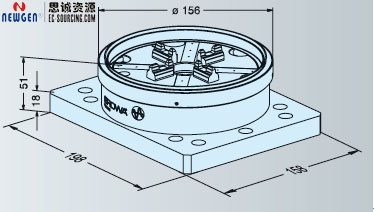

A：把EROWA強力卡盤固定在僑福精機的工作臺上并找出卡盤坐標，如下圖：

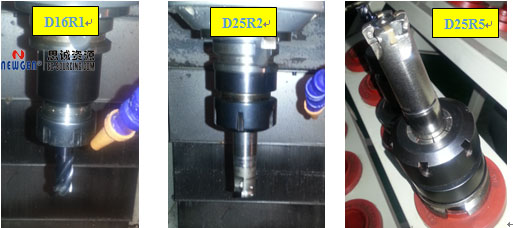

C：用三把刀進行粗加工測試，刀具分別是D16R1，D25R2和D25R5，如下圖：

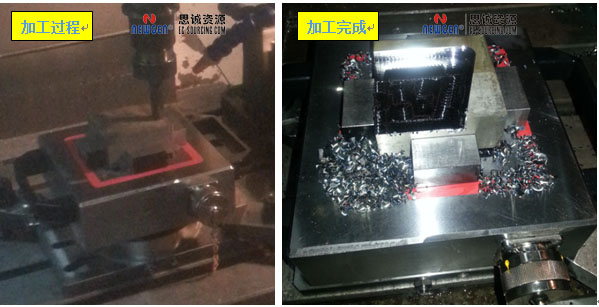

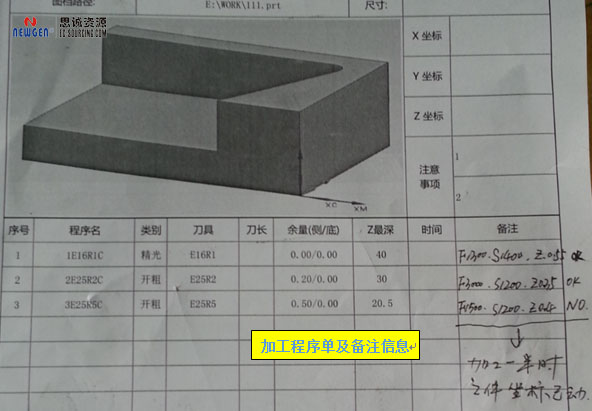

D：測試加工過程及參數(shù)

?

1， 測試結果

A：D16R1刀具加工，切深Z=0.55mm，S1400， F1300，步距9mm，加工完成后，用千分表檢查，工件坐標未動；

B：D25R2刀具加工，切深Z=0.35mm, S1200, F3000,步距13mm, 加工完成后用千分表檢查，工件坐標未動；

C：D25R5刀具加工，切深Z=0.4mm, S1200, F1500，步距13mm，加工完成后，發(fā)現(xiàn)工件坐標已動。

5， 總結

A：電控磁盤用于粗加工切削時，只怕工件太小或太薄，尺寸最好不能小于80mmX80mm，若尺寸偏小，可用擋塊在四周擋住，防止坐標移位；
B：已經測試出了偏小工件在粗加工時候的臨界值，只要工件比此類型大且加工量比上述小的粗加工均可使用此種方案進行加工；
C：用電控磁盤裝夾的優(yōu)點的，快速裝夾，省去鎖螺絲的時間及方便機外預調及找好工件坐標系。
