內徑千分尺

[原創內容] 發布于:2014-05-16 14:58:59 閱讀:2882次 編輯:思誠市場部

內徑千分尺

內徑千分尺概述

內徑千分尺是利用螺旋副原理對主體兩端球形測量面間分隔的距離,進行讀數的通用內尺寸測量工具。

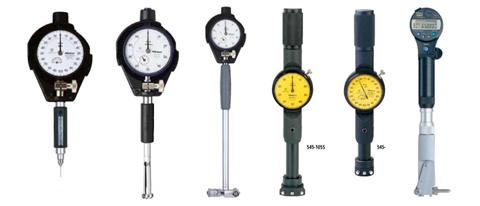

內徑千分尺圖片

內徑千分尺

內徑千分尺用途

內徑千分尺用于內尺寸精密測量(分單體式和接桿式)

內徑千分尺規格

50-63/50-75/50-100/50-150/50-175/50-250/50-300/50-500/50-600/50-1000/50-1500/50-200/200-500/200-1000,

100-200/100-300/100-400/100-500/100-600/100-700/100-800/100-900/100-1000

內徑千分尺的使用方法
內徑千分尺用于內尺寸精密測量(分單體式和接桿)
內徑千分尺正確測量方法
1)內徑千分尺在測量及其使用時,必需用尺寸最大的接桿與其測微頭連接,依次順接到測量觸頭,以減少連接后的軸線彎曲。
2)測量時應看測微頭固定和松開時的變化量。
3)在日常生產中,用內徑尺測量孔時,將其測量觸頭測量面支撐在被測表面上,調整微分筒,使微分筒一側的測量面在孔的徑向截面內擺動,找出最小尺寸。然后擰緊固定螺釘取出并讀數,也有不擰緊螺釘直接讀數的。這樣就存在著姿態測量問題。姿態測量:即測量時與使用時的一致性。例如:測量 75~600/0.01mm的內徑尺時,接長桿與測微頭連接后尺寸大于 125 mm 時。其擰緊與不擰緊固定螺釘時讀數值相差 0.008 mm 既為姿態測量誤差。
4)內徑千分尺測量時支承位置要正確。接長后的大尺寸內徑尺重力變形,涉及到直線度、平行度、垂直度等形位誤差。其剛度的大小,具體可反映在“自然撓度”上。理論和實驗結果表明由工件截面形狀所決定的剛度對支承后的重力變形影響很大。如不同截面形狀的內徑尺其長度 L 雖相同,當支承在(2/9)L 處時,都能使內徑尺的實測值誤差符合要求。但支承點稍有不同,其直線度變化值就較大。所以在國家標準中將支承位置移到最大支承距離位置時的直線度變化值稱為“自然撓度”。為保證剛性,在我國國家標準中規定了內徑尺的支承點要在(2/9)L 處和在離端面 200 mm 處,即測量時變化量最小。并將內徑尺每轉 90°檢測一次,其示值誤差均不應超過要求。
內徑千分尺使用視頻



?

?

內徑千分尺的讀數

?

讀數時,先以微分筒的端面為準線,讀出固定套管下刻度線的分度值(只讀出以毫米為單位的整數),再以固定套管上的水平橫線作為讀數準線,讀出可動刻度上的分度值,讀數時應估讀到最小刻度的十分之一,即0.001毫米。如果微分筒的端面與固定刻度的下刻度線之間無上刻度線,測量結果即為下刻度線的數值加可動刻度的值;如微分筒端面與下刻度線之間有一條上刻度線,測量結果應為下刻度線的數值加上0.5毫米,再加上可動刻度的值,如圖2.4-2讀數為8.384毫米,圖2.4-3讀數為7.923毫米。 有的千分尺的可動刻度分為100等分,螺距為1毫米,其固定刻度上不需要半毫米刻度,可動刻度的每一等分仍表示0.01毫米。有的千分尺,可動刻度為50等分,而固定刻度上無半毫米刻度,只能用眼進行估計。對于已消除零誤差的千分尺,當微分筒的前端面恰好在固定刻度下刻度線的兩線中間時,若可動刻度的讀數在40-50之間,則其前沿未超過0.5毫米,固定刻度讀數不必加0.5毫米;若可動刻度上的讀數在0-10之間,則其前端已超過下刻度兩相鄰刻度線的一半,固定刻度數應加上0.5毫米。

內徑千分尺的零誤差的判定

校準好的千分尺,當測微螺桿與測砧接觸后,可動刻度上的零線與固定刻度上的水平橫線應該是對齊的,如圖2.4-4甲所示。如果沒有對齊,測量時就會產生系統誤差——零誤差。如無法消除零誤差,則應考慮它們對讀數的影響。若可動刻度的零線在水平橫線上方,且第x條刻度線與橫線對齊,即說明測量時的讀數要比真實值小x/100毫米,這種零誤差叫做負零誤差,如圖2.4-4乙所示,它的零誤差為-0.03毫米;若可動刻度的零線在水平橫線的下方,且第y條刻度線與橫線對齊,則說明測量時的讀數要比真實值大y/100毫米,這種零誤差叫正零誤差,如圖2.4-4丙所示,它的零誤差為+0.05毫米。

對于存在零誤差的千分尺,測量結果應等于讀數減去零誤差,即物體長度=固定刻度讀數+可動刻度讀數-零誤差。

內徑千分尺誤差分析
內徑尺直接測量誤差包括受力變形誤差、溫度誤差和一般測量所具有的示值誤差,讀數瞄準誤差、接觸誤差和測長機的對零誤差。影響內徑尺測量誤差,主要因素為受力變形誤差、溫度誤差。

?

內徑千分尺以及外徑千分尺各自測量特點

?

1)內徑千分尺在測量及其使用時,必需用尺寸最大的接桿與其測微頭連接,依次順接到測量觸頭,以減少連接后的軸線彎曲。

2)測量時應看測微頭固定和松開時的變化量。

3)在日常生產中,用內徑尺測量孔時,將其測量觸頭測量面支撐在被測表面上,調整微分筒,使微分筒一側的測量面在孔的徑向截面內擺動,找出最小尺寸。然后擰緊固定螺釘取出并讀數,也有不擰緊螺釘直接讀數的。這樣就存在著姿態測量問題。姿態測量:即測量時與使用時的一致性。例如:測量 75~600/0.01mm的內徑尺時,接長桿與測微頭連接后尺寸大于 125 mm 時。其擰緊與不擰緊固定螺釘時讀數值相差 0.008 mm 既為姿態測量誤差。

4)內徑千分尺測量時支承位置要正確。接長后的大尺寸內徑尺重力變形,涉及到直線度、平行度、垂直度等形位誤差。其剛度的大小,具體可反映在“自然撓度”上。理論和實驗結果表明由工件截面形狀所決定的剛度對支承后的重力變形影響很大。如不同截面形狀的內徑尺其長度 L 雖相同,當支承在(2/9)L 處時,都能使內徑尺的實測值誤差符合要求。但支承點稍有不同,其直線度變化值就較大。所以在國家標準中將支承位置移到最大支承距離位置時的直線度變化值稱為“自然撓度”。為保證剛性,在我國國家標準中規定了內徑尺的支承點要在(2/9)L 處和在離端面 200 mm 處,即測量時變化量最小。并將內徑尺每轉 90°檢 測一次,其示值誤差均不應超過要求。

那外徑千分尺的測量原理則不同,根據螺旋運動原理,當微分筒(又稱可動刻度筒)旋轉一周時,測微螺桿前進或后退一個螺距──0.5毫米。這樣,當微分筒旋轉一個分度后,它轉過了1/50周,這時螺桿沿軸線移動了1/50×0.5毫米=0.01毫米,因此,使用千分尺可以準確讀出0.01毫米的數值。

想了解內徑千分尺的精度、價格等相關信息請聯系我們0769-22186189
