百分表工作原理
百分表的工作原理,是將被測尺寸引起的測桿微小直線移動,經過齒輪傳動放大,變?yōu)橹赣?jì)在刻度盤上的轉動,從而讀出被測尺寸的大小。百分表是利用齒條齒輪或杠桿齒輪傳動,將測桿的直線位移變?yōu)橹羔樀慕俏灰频挠?jì)量器具。
百分表結構原理
百分表是一種精度較高的比較量具,它只能測出相對數值,不能測出絕對數值,主要用于測量形狀和位置誤差,也可用于機床上安裝工件時的精密找正。百分表的讀數準確度為0.01mm。百分表的結構原理如圖1所示。當測量桿1向上或向下移動1mm時,通過齒輪傳動系統帶動大指針5轉一圈,小指針7轉一格??潭缺P在圓周上有100個等分格,各格的讀數值為0.01mm。小指針每格讀數為1mm。測量時指針讀數的變動量即為尺寸變化量??潭缺P可以轉動,以便測量時大指針對準零刻線。
數顯百分表工作原理
數顯百分表的工作原理,是將被測尺寸引起的測桿微小直線移動,經過齒輪傳動放大,通過電子顯示屏顯示出被測尺寸的大小。 百分表的構造主要由3個部件組成:表體部分、傳動系統、讀數裝置。
內徑百分表工作原理
內徑百分表是將測頭的直線位移變?yōu)橹羔樀慕俏灰频挠?jì)量器具。用比較測量法完成測量,用于不同孔徑的尺寸及其形狀誤差的測量。
杠桿百分表工作原理

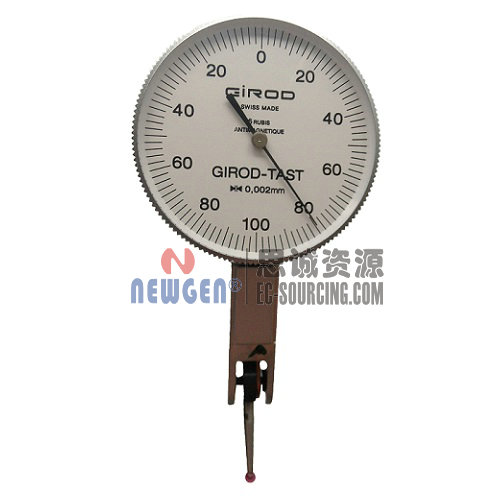

杠桿百分表又被稱為杠桿表或靠表,是利用杠桿-齒輪傳動機構或者杠桿-螺旋傳動機構,將尺寸變化為指針角位移,并指示出長度尺寸數值的計量器具·用于測量工件幾何形狀誤差和相互位置正確性,并可用比較法測量長度。
?
端面百分表測量范圍為0~3mm,分度值為0.01mm,是一種適宜測量作用線與指示線互相垂直的特殊場合下的量具.該種表除具備普通百分表的功能外,還特別適于低空作業下的測量.其傳動原理是通過量桿的直線位移,帶動1∶1的錨形杠桿,由杠桿推動齒條軸,經齒條軸帶動高輪、中心齒而傳遞到指針,通過指針的指示讀取量桿位移量。
