概述

電控永磁吸盤是永磁吸盤的一種，簡稱電磁吸盤，因?yàn)樗膯挝黄椒嚼迕椎奈Υ笥谄胀ǖ挠来盼P而得名，主要是用來吸持導件工件進行中等強度的磨削加工或者銑削加工。國家標準的型號標注：X91

永磁吸盤又名磁力吸盤或永磁起重器，是機械廠，模具廠，鍛造廠，煉鋼廠，造船廠等等使用鋼材場所的必備搬運工具，可以大大提高塊狀，圓柱狀，板材，不規則導磁性鋼鐵材料的搬運效率。永磁吸盤是以高性能的稀土材料釹鐵硼（N>40）為內核，通過手扳動吸盤手柄轉動，從而改變吸盤內部釹鐵硼的磁力系統，達到對需要搬運的工件的吸持或釋放。

結構

電控永磁吸盤同普通永磁吸盤的結構相同，是由面板、磁鋼、底座、卡條及扳手組裝而成，特點是吸力可以達到12-15kg每平方厘米，吸力介于普通永磁吸盤和超電控永磁吸盤之間。

原理

電控永磁吸盤是利用磁通的連續性原理及磁場的疊加原理設計的，永磁吸盤的磁路設計成多個磁系，通過磁系的相對運動，實現工作磁極面上磁場強度的相加或相消，從而達到吸持和卸載的目的。

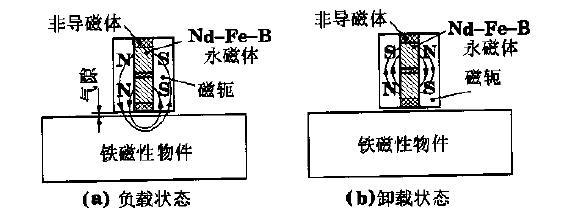

其工作原理如上圖所示，當電控永磁吸盤磁極處于圖狀態時，磁力線從磁體的N極出來，通過磁軛，經過鐵磁性工件，再回到磁軛進入磁體的S極。這樣，就能把工件牢牢地吸在永磁吸盤的工作極面上。當磁極處于圖狀態時，磁力線不到永磁吸盤的工作極面，就在永磁吸盤內部組成磁路的閉合回路，幾乎沒有磁力線從永磁吸盤的工作極面上出來，所以對工件不會產生吸力，就能順利實現卸載。

特點

電控永磁吸盤，吸力強大，可達12-15kg每平方厘米，具有吸力大，使用操作方便，使用安全，節約能源等特點。

主要的規格尺寸有 寬度在125-250mm可訂做，長度在150-600mm可訂做運河PAI。

1） 電控永磁吸盤采用高性能永磁材料釹鐵硼（Nd-Fe-B）為產品內核，使產品體積更小，起重吊裝力更強，且磁力恒久不衰。

2） 電控永磁吸盤具備最高大額定起重力3.5倍的安全系數。

3） 電控永磁吸盤底面“V”型槽設計，可起吊相對應的圓鋼、鋼板。

4） 電控永磁吸盤不用電即可使用，省去供電麻煩。

5） 電控永磁吸盤優化的磁路設計，使剩磁幾乎為零。

6） 電控永磁吸盤專業設計的外觀造型使產品更加美觀。

設計

1. 電控永磁吸盤磁系及磁軛

設計永磁吸盤時，首先應精心設計磁路，良好的磁路結構可以盡量讓更多的磁通量聚集在工作表面中去，滿足起重重量的要求，而且可以盡量少用釹鐵硼材料。同時，設計磁路時還應仔細考慮操作者較易實現工作卸載。解決永磁吸盤吸力很大，扳動手柄困難等技術難點。  電控永磁吸盤的磁路設計有2個磁系，磁系分為活動的和固定的兩部分。改變活動磁系狀態，使工作極面分別處于磁場疊加或產生反向磁場，磁場被抵消的狀態。同時，在永磁回路中，為減少磁阻，增大工作極面關鍵部位的磁通密度，采用了一些軟磁材料作為磁軛。

2. 電控永磁吸盤的工作點選擇

由于起吊的工件各式各樣，因此，永磁吸盤工作極面與工件表面的氣隙距離是變化的，其磁路是動態磁路。

用途

電控永磁吸盤適合于高精度磨削，切斷等精密加工，此系列磁盤只是在固定工件時，瞬間通電，即可牢固吸持住工件，加工過程中無需電源，加工完畢后，在瞬間通電，即可把工件卸下，由于加工過程中無需電源，所以電磁不發熱，精度不會產生變化，即便是加工過程中突然停電，電磁也不會失磁，工件也不會移動，此系列磁盤，既有“電磁吸盤”的方便操縱性，又有“永磁吸盤”的安全精度性。是高精度平面不可缺少的利器。

電控永磁吸盤主要用途和特性:適用于平面磨床,火花機、線切割機床。磁極間隙細密,磁力分布均勻,加工薄小工件時,效果尤為明顯。充、退磁時工何臺面精密度無變化。面板經特殊處理,無滲漏，可防止切削液腐蝕,延長磁盤使用壽命可長時間放在切削液中工作。是最為理想的夾具。

使用方法

1.將工件擺放到吸盤工作臺面上,然后將扳手插入軸孔內沿順時針?lè)较蜣D(zhuǎn)動180到”O(jiān)N”,即可吸住工件進行加工。

2.工件加工完畢,再將扳手插入軸孔內沿逆時針轉動180到”O(jiān)FF”,即可取下工件。

維護和保養

1.吸盤使用前應擦干凈表面以免劃傷影響精度。

2.使用環境溫度在-40℃—50℃,嚴禁敲擊,以防磁力降低。 3用完后工作面涂防銹油,以防銹蝕。
