數顯百分表

簡介

數顯百分表是通過齒輪或杠桿將一般的直線位移（直線運動）轉換成指針的旋轉運動，然后在顯示屏上進行讀數的長度測量儀器。數顯百分表具有顯示精確，而且很方便，讀數一目了然，精度高優點。

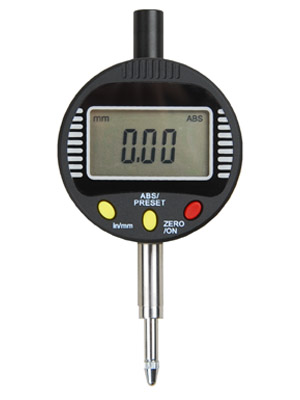

數顯百分表圖片

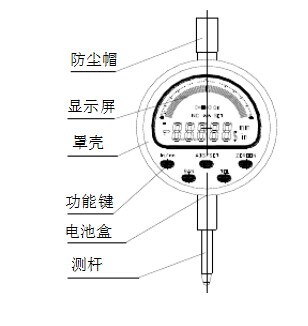

數顯百分表外觀結構圖

基本信息

類型:數顯百分表

規格:0-10 mm

量程:10 mm

精度:0.01 mm

工作電源： 1.5V 扣式電池 。

工作環境溫度: 0～40℃ 。儲存溫度 -10～60℃

原理

數顯百分表利用精密齒條齒輪機構制成的通用長度測量工具。通常由測頭、量桿、防震彈簧、齒條、齒輪、游絲、顯示屏等組成。

數顯百分表的工作原理,是將被測尺寸引起的測桿微小直線移動,經過齒輪傳動放大,通過電子顯示屏顯示出被測尺寸的大小。 百分表的構造主要由3個部件組成:表體部分、傳動系統、讀數裝置。

特點

*數字和模擬顯示

*預置實際位置數值

*絕對和相對測量

*設置公差值

*大容量3伏鋰電池

*直觀測量輥軸跳動量及平面平整度

*超大顯示屏可作 360°旋轉

功能

*任意位置可清零，便于微差測量。

*可改變計數方向

*制式任意轉換，適應不同的單位制。

*數據保持。快速顯示。

*相對測量和絕對測量用戶可預設任意位置為起始位置

*公差測量可設置公差帶快速測試零件是否超差

*模擬指針可顯示變化趨勢

*任意位置可進行公制和英制轉化

*自動關機和手動關機

*數據輸出通過選配連接線直接傳送給電腦進行數據處理

*跳動量測試時顯示最大值、最小值及最大最小值差

*快速跟尋最大值(只顯示一組測量數據中的最大值)?？焖俑鷮ぷ钚≈?只顯示一組測量數據中的最小值)。

*備有串行數據輸出口，經適配器可與帶RS-232插口的計算機或打印機連接進行數據處理。

讀數方法

百分表的讀數方法為：先讀小指針轉過的刻度線(即毫米整數)，再讀大指針轉過的刻度線(即小數部分)，并乘以0.01，然后兩者相加，即得到所測量的數值。

使用方法

1．準備（1）用潔凈柔軟的不脫落棉織物清潔測厚表各部位。（2）檢查各按鍵是否靈活、有效，示值是否清楚穩定，筆劃有無缺斷現象。

2．操作(1) 打開電源（提升量桿或按“mm/in”鍵均可打開電源）。(2) 按“mm/in”鍵選擇單位制（公制時有“mm”字符出現，英制時有“in”字符出現）(3) 按“0”鍵使數值置零即可開始測量。(4) 測量完畢5分鐘后測厚表會自動斷電。

使用注意事項

測量前：

(1)用干凈棉絲把測桿、測頭及被測工件擦凈;裝夾表頭時，夾力不宜過大，以 免套筒變形及使測桿移動不靈活。

(2)應檢查測量桿活動的靈活性。即輕輕推動測量桿時，測量桿在套筒內的移動要靈活，沒有如何軋卡現象，每次手松開后，指針能回到原來的刻度位置。

測量時：

(1)使用時，必須把百分表固定在可靠的夾持架上。切不可貪圖省事，隨便夾在不穩固的地方，否則容易造成測量結果不準確，或摔壞百分表。用夾持百分表的套筒來固定百分表時，夾緊力不要過大，以免因套筒變形而使測量桿活動不靈活。

(2)不要使測量桿的行程超過它的測量范圍，不要使表頭突然撞到工件上，也不要用百分表測量表面粗糙度或有顯著凹凸不平的工作。

(3)使用百分表對工件進行比較測量時， 要選用塊規或其他標準量具調整百分表指針對準 零位;然后把被測工件放在測頭下，觀察指針偏擺記取讀數，確定被測工件的誤差。

(4)測量平面時，測桿要與被測平面垂直;測量圓柱面時，測桿軸線要通過被測表面的軸線，并與水平面垂直，及要與工件的中心線垂直，否則，將使測量桿活動不靈或測量結果不準確。同時根據被測工件的形狀、粗糙度來選用測量頭。

(5)為了保證測量力一定，使測頭在工件上至少要壓縮 20—25 個分度，將零位與指針對 準;然后將測頭提起 1~ 2mm，放手使其自行復原，試 2～3 次;若指針停在其他位置上，可 重新調整零位。

讀數時：

(1)為方便讀數，在測量前一般都讓大指針指到刻度盤的零位

(2)讀數時，眼睛視線要與指針垂直，偏斜會造成誤差。

按鍵操作說明

注：以下說明中短按按鍵 短按按鍵表示短促按動按鍵，時間小于 1 秒;長按按鍵 表示按住按鍵時間 短按按鍵長按按鍵超過2 秒?；緶y量狀態指單一位移測量狀態，無其它輔助功能。

ZERO/ON (清零鍵)

1、 基本狀態下在相對測量時短按 ZERO/ON 鍵，讀數顯示為零，當前位置為相對零點。

2、 絕對測量狀態(ABS)時短按 ZERO/ON 鍵，讀數為預設的起始數值(該數字在 SET 狀態下設置，見 ABS/SET 鍵操作說明) 。

3、 長按 ZERO/ON 鍵關機，顯示全部關閉;關機狀態下按 ZERO/ON 鍵可開機。

In/mm(公英制轉換鍵)

1、短按 In/mm 鍵可隨時進行公英制單位的轉換。顯示 mm 符號為公制單位;顯示 in 符號 為英制單位。

2、 長按 In/mm 鍵可進行指針靈敏度調節。 (如下圖：數值是 1 時，指針每格為 0.01mm; 數值是 2 時，指針每格為 0.001mm。(注：百分表沒此功能) )

3、 長按 In/mm 鍵可進行時間設置，所設置的時間為自動關機的時間。 (如表使用兩小時將自動關機。 )

ABS/SET(設置鍵)

1、 在基本狀態下短按 ABS/SET 鍵可以切換相對測量和絕對測量狀態，顯示“ABS”符號 時為絕對測量狀態。相對測量狀態時，在任意點按 ZERO/ON 鍵，讀數顯示為零，則 該點為相對測量的零點;在絕對測量狀態時，在任意點按 ZERO/ON 鍵，讀數顯示為 起始位置的數值， 起始位置的數值可根據用戶的需要進行設置， 推動測桿讀數在起始數 值基礎上增加或減少。

*絕對測量起始位置數值的設置方法：在絕對測量狀態時，長按設置鍵，顯示“SET” 符號，可進入預設絕對測量起始位置狀態。長按設置鍵， “+”和“顯示值”從高位到低位 依次閃動， 當相應位置閃動時， 短按設置鍵可設置所需的數值， 數值設置完后， 長按設置鍵， 開始進行絕對測量。

*說明：在設置數值的過程中，按 ZERO/ON 鍵可提前退出設置狀態，已經設置的數值 將被放棄。退出設置狀態后，量表將自動進入絕對測量狀態，并顯示原來設置的起始數值。

RAN(跳動量測量鍵)

1、 按 RAN 鍵進入跳動測量狀態，連續短按 RAN 則在跳動量測量、最大值、最小值、最 大最小值差四個狀態中循環，按 ZERO/ON 鍵則退出跳動測量狀態。

2、 每次循環結束，回到跳動測量狀態，則上一次循環測量到的最大值、最小值、最大最小 值差等數值被清除，重新進行跳動測量。

3、 在跳動測量狀態時，長按 RAN 鍵，顯示“SET”符號，可進行跳動量標準設定。長按 RAN 鍵， “顯示值” 從高位到低位依次閃動，當相應位置閃動時，短按 RAN 鍵可設 定所需的數值。 在最大最小值差狀態時， 量表會自動把最大最小值差數值和設定的跳動 ，反之不顯示 量標準比較，如果最大最小值差數值小于跳動量標準，則顯示符號“OK” “OK” 符號。在上述四個狀態中的任何一個狀態時，長按 RAN 鍵都可重新進行跳動 量標準設定。

4、 跳動量測量時，指針靈敏度可通過 In/mm 鍵設置，具體操作參看上述 In/mm 鍵操作說 明。

TOL(方向鍵)

1、 在基本狀態下短按 TOL 鍵，量表讀數的正負號會改變，表示測桿向一個方向移動，讀 數變化可以由增加變?yōu)闇p少或者相反。

2、 在基本狀態下長按 TOL 鍵，量表進入公差測量狀態，首先要進行公差設置。 如下圖狀態(符號“STE”閃爍)時可進行上公差設置： 長按 TOL 鍵, “+”和“顯示值” 從高位到低位依次閃動， 當相應位置閃動時，短按設置鍵可設置所需的數值。

設置完上公差后，短按 TOL 鍵，如下圖狀態(符號“STE”閃爍)時可進行下公差設 置： 長按 TOL 鍵, “+”和“顯示值” 從高位到低位依次閃動， 當相應位置閃動時，短按設置鍵可設置所需的數值。公差數值設置完畢后，長按設置鍵，符號“STE”閃爍狀態時，短按 TOL 鍵退出設置 狀態，開始進行公差測試。

注： )如果設置有誤，下公差大于上公差，顯示屏將顯示“EEE” ，此時按 ZERO/ON 鍵 可回到正常狀態。

3、 在公差測試狀態時， 量表顯示的數值仍然是位移讀數， 同時顯示左箭頭、 右箭頭或 “OK” 符號，意義如下表。 符號 意義 超過上公差 OK 合格 超過下公差

4、在公差測試狀態時，按 ZERO/ON 鍵或長按 TOL 鍵都可退出公差測試狀態。

應用

數顯百分表可應用于數據采集儀中，可以用數據采集儀來連接數顯百分表進行自動數據采集（，不再需要人工錄入數據，節約人力成本而且可以減少由于人工錄入所導致的錯誤。從而整體提高生產過程中的整體工作效率。

三豐數顯百分表

數顯百分表產品介紹：

產品名稱： IDC電子數顯百分表 千分表

制 造 商： 三豐(MITUTOYO)

產品簡介：

編號：543-257  規格：0.5“×12.7mm，讀數值0.00005“×0.001mm

編號：543-451B 規格：1“×25.4mm，讀數值0.00005“×0.001mm

編號：543-461B 規格：2“×50.8mm，讀數值0.00005“×0.001mm

編號：543-271 規格：0.5“×12.7mm，讀數值0.00005“×0.001mm

編號：543-455B 規格：1“×25.4mm，讀數值0.00005“×0.001mm

編號：543-461B 規格：2“×50.8mm，讀數值0.00005“×0.001mm
