自營日本BIG CK鏜刀系統EWD數顯精鏜頭

含稅價

￥待詢價（提交訂單10分鐘內獲取專屬報價單）

品牌: BIG(大昭和)

產品分類: 鏜刀刀柄

型號: EWD41-74CKB4

單位: 個

配送倉庫: 國內倉庫

貨期

產品亮點: 超精密技術誕生先進的數顯精鏜頭。調整量采用數碼顯示，一目了然。

數量: - +

產品樣本

日本BIG CK鏜刀系統EWD數顯精鏜頭.pdf

: 立即購買 加入購物車

服務保障: 發票保障　正品保障

支付方式: 支付寶 微信支付 銀行轉賬

品牌專區

進入品牌專區

服務說明

1、由思誠資源優選發貨，并提供售后服務

2、因庫存實時變化，具體發貨時間以實際發貨為準

BIG(大昭和)區域經理 李經理：18929218517咨詢

商品詳情

PDF數據手冊

超精密技術誕生先進的數顯精鏜頭。調整量采用數碼顯示，一目了然。

超精密技術誕生先進的數顯精鏜頭。

調整量采用數碼顯示，一目了然。含防水、防塵機構（IP69K相當）。

型號	對應基礎柄 CK No.	刀片座	鏜孔			反鏜				重量	對應 刀片
			加工范圍φD	L	L1	加工范圍φD	L2	L3	B
EWD 41- 74CKB4	CK4	ENH4-1	41 ～ 54	47	43	－	14	29	20	0.4	TC11
		ENH4-2	50 ～ 63			53 ～ 63
		ENH4-3	61 ～ 74			61 ～ 74
EWD 53- 95CKB5	CK5	ENH5-1	53 ～ 70	57	53	62 ～ 70	19	34	25.5	1.1
		ENH5-2	65 ～ 82			65 ～ 82
		ENH5-3	78 ～ 95			78 ～ 95
EWD 68-150CKB6	CK6	ENH6-1	68 ～ 100	71	67.2	80 ～ 100	22	45.2	32.5	1.8
		ENH6-2	94 ～ 126			94 ～ 126
		ENH6-3	118 ～ 150			118 ～ 150
EWD100-203CKB6	CK6	ENH6-1	100 ～ 153	71	67.2	112 ～ 153	22	45.2	45.5	2.5
		ENH6-2	126 ～ 179			126 ～ 179
		ENH6-3	150 ～ 203			150 ～ 203
EWD100-203CKB7	CK7	ENH6-1	100 ～ 153	87	83.2	112 ～ 153	38	45.2	45.5	4.0
		ENH6-2	126 ～ 179			126 ～ 179
		ENH6-3	150 ～ 203			150 ～ 203

使用干電池 BR1225????1 節

1. 最大最小加工直徑為刀尖半徑R=0.4時的值。

2. 附帶 ENH○-1 刀片座。ENH○-2、3請另行訂購。

3. 不附帶刀片。

4. 中心內冷的壓力請控制在4MPa以下進行使用。

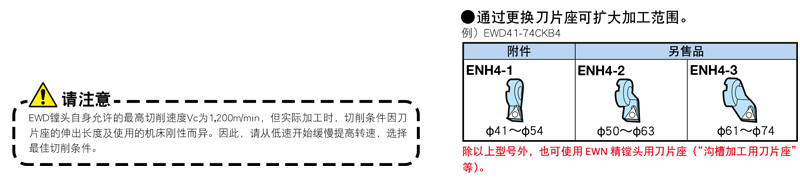

●刀片座

型號	對應鏜頭	型號	對應鏜頭	型號	對應鏜頭
ENH1-1	EWN20-36CKB1	ENH4-1	EWN41-74CKB4 EWD41-74CKB4	ENH4-1E	EWN41-74CKB4 EWD41-74CKB4
ENH1-2		ENH4-2		ENH4-2E
ENH1-3		ENH4-3		ENH4-3E
ENH2-1	EWN25-47CKB2	ENH5-1	EWN53-95CKB5 EWD53-95CKB5	ENH5-1E	EWN53-95CKB5 EWD53-95CKB5
ENH2-2		ENH5-2		ENH5-2E
ENH2-3		ENH5-3		ENH5-3E
ENH3-1	EWN32-60CKB3	ENH6-1	EWN 68-150CKB6 EWN100-203CKB6(7) EWD 68-150CKB6 EWD100-203CKB6(7)	ENH6-1E	EWN 68-150CKB6 EWN100-203CKB6(7) EWD 68-150CKB6 EWD100-203CKB6(7)
ENH3-2
ENH3-3		ENH6-2		ENH6-2E

		ENH6-3		ENH6-3E

不附帶刀片，請另行訂購。

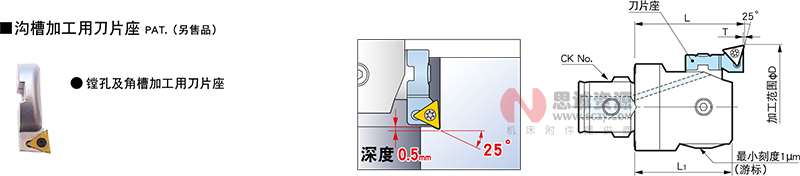

加工范圍 φD	型號	對應鏜頭	CK No.	L	L1	最大切深 T.max	對應刀片
32 ～ 42	ENH3-1J	EWN 32- 60CKB3	3	40	35	0.6	TP08
41 ～ 54	ENH4-1J	EWN 41- 74CKB4 EWD 41- 74CKB4	4	47	43
53 ～ 70	ENH5-1J	EWN 53- 95CKB5	5	57	53
68 ～ 100	ENH6-1J	EWN 68-150CKB6 EWD 68-150CKB6	6	71	67.2		TC11
100 ～ 153		EWN100-203CKB6 EWD100-203CKB6	6	71	67.2
100 ～ 153		EWN100-203CKB7 EWD100-203CKB7	7	87	83.2

1. T max.和L是使用刀片TP08（刀尖半徑R=0.2）、TC11（刀尖半徑R=0.4）時的值。

2. 不附帶刀片。

（注意）不可用于反鏜加工。

●菱形刀片用刀片座 ●方形刀片用刀片座

型號	對應鏜頭	對應刀片	型號	對應鏜頭	對應刀片
ENH4-1F	EWN 41- 74CKB4 EWD 41- 74CKB4	CC06	ENH4-1S	EWN 41- 74CKB4 EWD 41- 74CKB4	SC06
ENH4-2F			ENH4-2S
ENH4-3F			ENH4-3S
ENH5-1F	EWN 53- 95CKB5 EWD 53- 95CKB5		ENH5-1S	EWN 53- 95CKB5 EWD 53- 95CKB5
ENH5-2F			ENH5-2S
ENH5-3F			ENH5-3S
ENH6-1F	EWN 68-150CKB6 EWN100-203CKB6 (7) EWD 68-150CKB6 EWD100-203CKB6 (7)	CC07	ENH6-1S	EWN 68-150CKB6 EWN100-203CKB6 (7) EWD 68-150CKB6 EWD100-203CKB6 (7)	SC07
ENH6-2F			ENH6-2S
ENH6-3F			ENH6-3S

不附帶刀片，請另行訂購。


