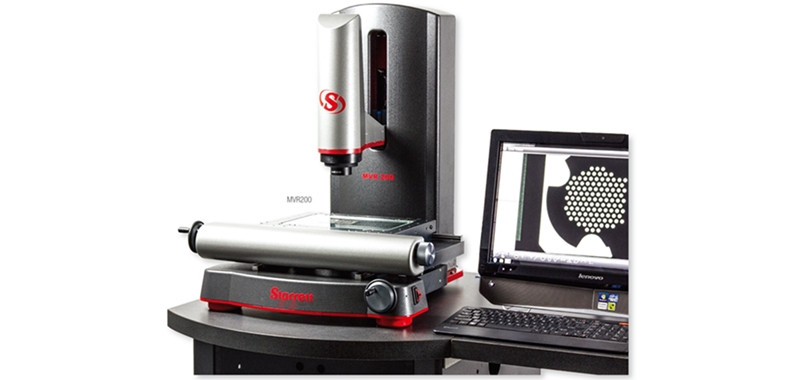

自營美國施泰力Starrett手動影像測量系統MVR

含稅價

￥待詢價（提交訂單10分鐘內獲取專屬報價單）

品牌: Starrett(施泰力)

產品分類: 影像測量?jī)x

型號: MVR200、MVR300

單位: 個

配送倉庫: 國內倉庫

貨期

產品亮點: MVR系列手動影像測量系統非常適合用于單件測量或者小批量測量。

數量: - +

產品樣本

美國施泰力Starrett手動影像測量系統MVR.pdf

: 立即購買加入購物車

服務保障: 發票保障　正品保障

支付方式: 支付寶 微信支付 銀行轉賬

品牌專區

進入品牌專區

服務說明

1、由思誠資源優選發貨，并提供售后服務

2、因庫存實時變化，具體發貨時間以實際發貨為準

Starrett(施泰力)區域經理 李經理：18929218517咨詢

商品詳情

PDF數據手冊

MVR系列手動影像測量系統非常適合用于單件測量或者小批量測量。

功能特點：

Z軸行程：使用2.0x輔助鏡頭時為8"(200mm)

通過手輪進行X-Y手動定位

帶變速控制功能的電動Z軸定位

Windows?7操作系統專業版

帶DXF/FOV功能包的MetLogix M3測量軟件

影像邊緣檢測（VED）

集成工作臺運動的視場（FOV）測量

X軸和Y軸的Renishaw光柵尺精度為0.00002"(0.5μm)

彩色數碼攝像頭

LED平行底光照明

LED環形光表面照明

大理石基座

選項：

用于變焦鏡頭的輔助鏡頭：0.5x、1.5x和2.0x

校驗標準件

用于遠心鏡頭的快換卡口鏡架

可選0.30x、0.50x、0.80x、1.0x、2.0x和4.0x遠心鏡頭

模塊化系統工作臺

可互換的遠心鏡頭和變焦鏡頭

MVR系列手動影像測量系統非常適合用于單件測量或者小批量測量?？膳鋫鋵Ｓ玫?.5:1變焦鏡頭或快換卡口鏡頭鏡架?？鞊Q卡口鏡頭鏡架能安裝變焦鏡頭或遠心鏡頭，以實現微米級分辨率和精密視場（FOV）測量。MVR系列測量系統適合測量最大尺寸為2.00"*1.50"的小型零件，或較大零件的部分特征，并可通過工作臺運動進行無縫集成，用于測量最大長度為8"(MVR200)或12"(MVR300)的零件。操作界面為一臺配有21.5"觸摸屏的一體式計算機，可在Windows?7專業版環境下運行MetLogix M3 FOV軟件。觸摸屏顯示零件的實時影像，以及幾何工具和數字讀數。零件的影像可通過調整大小，通過簡單的點擊屏幕上的特征即可獲取測量結果。MVR系列測量系統的硬件包括用于實現最大穩定性的大理石基座、用于實現工作臺平滑精密運動的循環滾珠直線導軌，以及用于實現變速控制的電動Z軸。

光學參數	遠心鏡頭						6.5:1變焦鏡頭可互換	專用
CCD上的光學放大倍率	0.30x	0.50x	0.80x	1.0x	2.0x	4.0x	0.7x到4.5x	0.47x到3.0x
顯示器上的總放大倍率	13x	22x	36x	45x	89x	178x	31x到200x	31x到200x
視場	.94"(24mm)	.55"(14mm)	.35"(9mm)	.27"(7mm)	.14"(3.5mm)	1.8"(1.8mm)	0.39"到0.06"(10到1.6mm）	0.39"到0.06"(10到1.6mm)
工作間距	4.3"(110mm)	4.3"(110mm)	4.3"(110mm)	4.3"(110mm)	4.3"(110mm)	4.3"(110mm)	3.47"(88mm)	3.47"(88mm)
攝像頭CCD	1/1.8"	1/1.8"	1/1.8"	1/1.8"	1/1.8"	1/1.8"	1/1.8"CCD陣列	1/3"CCD系列

特點	配備M3 DXF/FOV軟件的一體式計算機
一體式觸摸屏計算機	x
M3控制器安裝在Z向立柱內	x
21.5"(55cm)彩色圖形觸摸屏	x
Windows?7操作系統專業版	x
可鏈接Wi-Fi網絡	x
影響邊緣檢測	x
X-Y-Z測量	x
2D幾何構造和高度	x
集成X-Y工作臺運動的視場（FOV）測量	x
CAD文件導入和導出	x
測量結果與CAD文件的自動對比	x
軟件開發商	MetLogix?

MVR200		MVR300
凈重	145lbs	230lbs
凈重	90kg	113kg
裝運重量	250lbs	300lbs
裝運重量	115kg	135kg
X-Y行程	8"*4"	12"*8"
X-Y行程	200*100mm	300*200mm
X-Y-Z軸精度	2.5μm+5L/1000	2.5μm+5L/1000



思誠資源為您提供：美國施泰力Starrett手動影像測量系統MVR的采購報價、Starrett(施泰力)MVR200、MVR300型號參數、規格圖片、PDF畫冊等資料，如您想了解更多關于Starrett(施泰力)正品品牌的其他影像測量?jī)x資料與產品貨期庫存、行情價格，就在思誠資源MRO商城。

!

備注：因廠家會在沒有任何提前通知的情況下更改產品包裝、產地或者一些附件，本公司不能確保客戶收到的貨物與思誠資源網站提供的產品圖片、產地、附件說明等完全一致。若本網站沒有及時更新，敬請諒解！
