自營美國施泰力Starrett大行程影像儀LF

含稅價

￥待詢價（提交訂單10分鐘內獲取專屬報價單）

品牌: Starrett(施泰力)

產品分類: 影像測量?jī)x

型號: LF，LFM

單位: 個

配送倉庫: 國內倉庫

貨期

產品亮點: LF系列大行程影像儀可提供18"(460mm)到28"(711mm)范圍的X-Y軸行程，Z軸行程為8"(200mm).(根據要求可提供更大行程)。

數量: - +

產品樣本

美國施泰力Starrett大行程影像儀LF.pdf

: 立即購買 加入購物車

服務保障: 發票保障　正品保障

支付方式: 支付寶 微信支付 銀行轉賬

品牌專區

進入品牌專區

服務說明

1、由思誠資源優選發貨，并提供售后服務

2、因庫存實時變化，具體發貨時間以實際發貨為準

Starrett(施泰力)區域經理 李經理：18929218517咨詢

商品詳情

PDF數據手冊

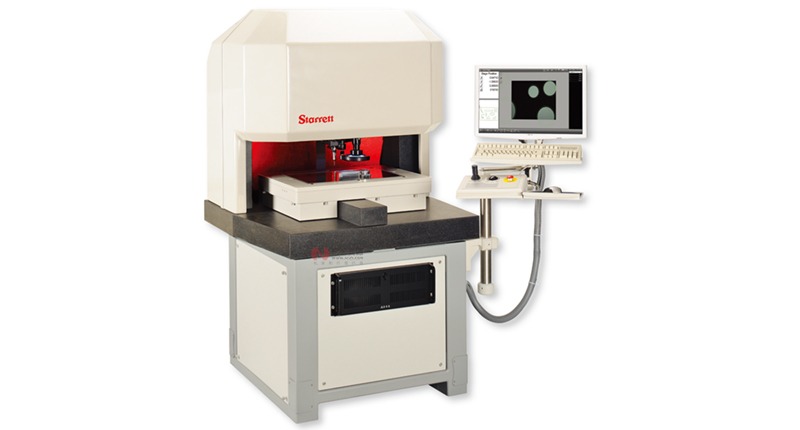

LF系列大行程影像儀可提供18"(460mm)到28"(711mm)范圍的X-Y軸行程，Z軸行程為8"(200mm).(根據要求可提供更大行程)。

功能特點：

運動軸由使用高速（最高每秒30"）、免維護的平衡直線電機的空氣軸承或精密機械直線軸承驅動，軸承與三根運動軸中的高分辨率精密光柵實現閉環

可調整的工作臺符合人機工程學設計，包括一個緊湊的控制面板和標準鍵盤

配有大型大理石底座和橋架以及機械或空氣軸承導軌，可實現卓越的穩定性和精度

可選QC5300或MetLogix? M3軟件

21.5"觸摸屏，裝有M3軟件

LED環形表面照明

LED透射照明

LED同軸照明

彩色數碼攝像頭：120萬像素，1/3"SXVGA傳感器

選項：

6.5:1或12:1專用數控變焦鏡頭

用于光學變焦鏡頭的0.5x、1.5x和2.0x輔助鏡頭

LED四象限表面照明

用于CAD圖紙自動對比的DXF/FOV功能包

校驗標準件

零件夾具和工件夾持裝置

Renishaw接觸式測頭套裝

接觸式測頭檢測攝像頭，用于查看接觸式探頭觸點以及接觸式測頭轉接架（使用QC5300軟件）

LF系列大行程影像儀可提供18"(460mm)到28"(711mm)范圍的X-Y軸行程，Z軸行程為8"(200mm).(根據要求可提供更大行程)。該系列影像儀精度更高，有助于您確認關鍵尺寸。非常適合用于質量控制實驗室、研究機構、工程建造和生產制造等應用場合。LF型影像儀采用空氣軸承和直線電機，實現X-Y軸的平穩高度定位。LFM型影像儀配備由精密滾珠絲杠和伺服電機驅動的精密空氣軸承直線導軌。

?

光學參數	專用的變焦鏡頭6.5:1	12:01
CCD上的光學放大倍率	0.47x到3.0x	0.39x到4.7x
顯示器上的總放大倍率	29x到182x	26x到310x
視場寬度	12.77到2.01mm	15.44到1.28mm
工作間距	3.47"(88mm)	3.47"(86mm)
攝像頭CCD	1/3"	1/3"

特點	MetLogix? M3	QC5000
配有觸摸屏的一體式計算機	x
配有顯示器的桌上電腦	x	x
外部運動控制單元	x	x
Windows?7操作系統	x	x
可連接Wi-Fi網絡	x	x
CAD文件導入和導出	x	x
影像邊緣檢測	x	x
X-Y-Z測量	x	x
2D幾何構造	x	x
3D幾何構造		x
CNC控制能力	x	x
報告生成和歸檔	x	x
軟件開發商	MetLogix?	Metronics/Heidenhain

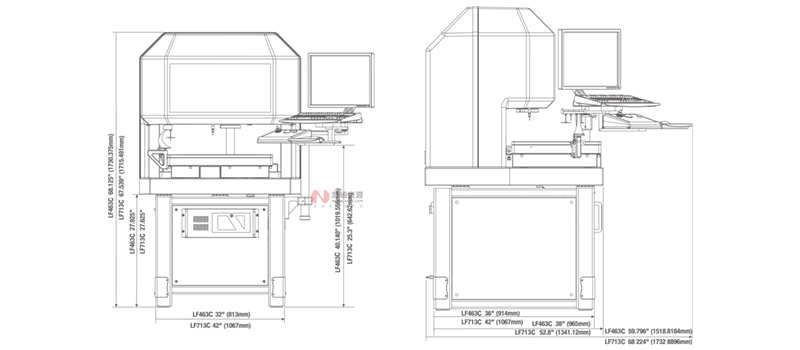

型號	LF463C?	LF713C?	LFM463C*	LFM713C*
尺寸（WxDxH)	40"x40"x68"	50"x64"x68"	40"x40"x68"	50"x64"x68"
尺寸（WxDxH)	(102x102x173cm)	(127x163x173cm)	(102x102x173cm)	(127x163x173cm)
重量毛重	2300lb(1043kg)	3600lb(1630kg)	2300lb(1043kg)	3600lb(1630kg)
重量凈重	1500lb(726kg)	2700lb(1225kg)	1500lb(726kg)	2700lb(1225kg)
X和Y工作臺精度	E2=1.8+5L/1000	E2=2.0+5L/1000	E2=2.5+5L/1000	E2=2.5+5L/1000
Z工作臺精度	E1=2.5+5L/1000	E1=2.5+5L/1000	E1=2.5+5L/1000	E1=2.5+5L/1000



思誠資源為您提供：美國施泰力Starrett大行程影像儀LF的采購報價、Starrett(施泰力)LF，LFM型號參數、規格圖片、PDF畫冊等資料，如您想了解更多關于Starrett(施泰力)正品品牌的其他影像測量?jī)x資料與產品貨期庫存、行情價格，就在思誠資源MRO商城。

!

備注：因廠家會在沒有任何提前通知的情況下更改產品包裝、產地或者一些附件，本公司不能確保客戶收到的貨物與思誠資源網站提供的產品圖片、產地、附件說明等完全一致。若本網站沒有及時更新，敬請諒解！
