自營Mitutoyo三豐211系列-圓度測量?jī)x/CNC圓度/圓柱度形狀測量系統/軟件

含稅價

￥待詢價（提交訂單10分鐘內獲取專屬報價單）

品牌: Mitutoyo(三豐)

產品分類: 量?jī)x

型號: G6035CE5777B7E

單位

配送倉庫: 國內倉庫

貨期

產品亮點: Mitutoyo三豐211系列-圓度測量?jī)x/CNC圓度/圓柱度形狀測量系統/軟件

數量: - +

產品樣本

Mitutoyo三豐211系列-圓度測量?jī)x/CNC圓度/圓柱度形狀測量系統/軟件.pdf

: 立即購買 加入購物車

服務保障: 發票保障　正品保障

支付方式: 支付寶 微信支付 銀行轉賬

品牌專區

進入品牌專區

服務說明

1、由思誠資源優選發貨，并提供售后服務

2、因庫存實時變化，具體發貨時間以實際發貨為準

Mitutoyo(三豐)區域經理 李經理：18929218517咨詢

商品詳情

PDF數據手冊

Mitutoyo三豐211系列-圓度測量?jī)x/CNC圓度/圓柱度形狀測量系統/軟件

Roundtest

●實現高效調心調水平與高精度測量相結合

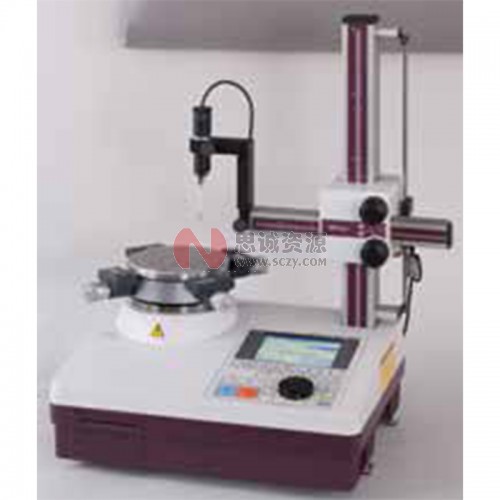

Roundtest RA-10

211系列 — 圓度測量?jī)x

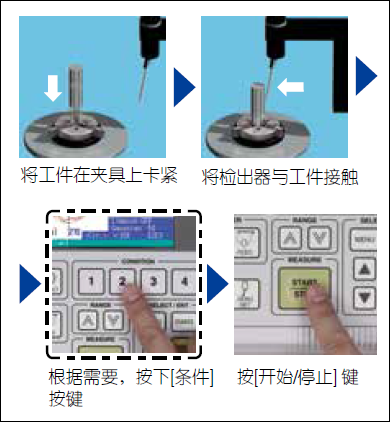

簡單的4步測量

規格

型號			RA-10
旋轉工作臺	旋轉精度 (JIS B 7451-1997)	徑向	(0.04+6H/10000)μm H: 為測量高度 (mm)
		軸向	(0.04+6X/10000)μm X: 到旋轉工作臺軸的距離 (mm)
	最大測量直徑		?100mm
	臺面最大承重		10kg
垂直移動	垂直行程		117mm
X軸	移動范圍		75mm (旋轉中心為起點-25mm ~ +50mm)
檢出器*1	測量范圍		±1000μm

1: 本檢出器只適用標準長度測針。不適用于長測針。

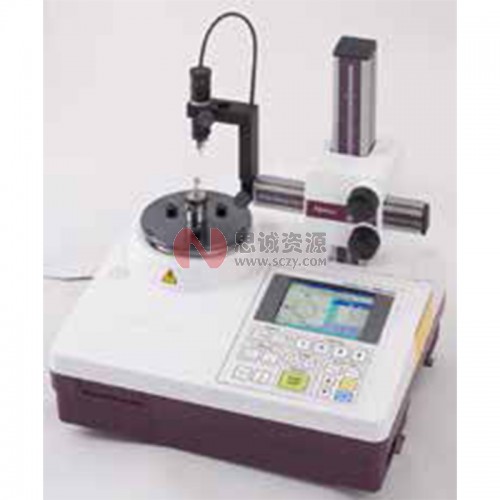

Roundtest RA-120 / 120P 211系列 — 圓度測量?jī)x

RA-120

RA-120P

各種型號(RA-120/120P/10)的分析能力不同而有所不同。

規格

型號			RA-120	RA-120P
旋轉工作臺	旋轉精度 (JIS B 7451-1997)	徑向	(0.04+6H/10000)μm H: 為測量高度 (mm)
		軸向	(0.04+6X/10000)μm X: 到旋轉工作臺軸的距離 (mm)
	最大測量直徑		?280mm (?380mm: 當檢出器設置為垂直方向時，最大探測高度為自臺面50mm)
	臺面最大承重		25kg
垂直移動	垂直行程		280mm
X軸	移動范圍		165mm (旋轉中心為起點-25mm ~ +140mm)
檢出器*2	測量范圍		±1000μm

1: 在徑向方向上，到工作臺中心的測量高度小于20mm和到工作臺頂端的測量高度小于20mm的工件需要使用輔助工作臺(選件)。

2: 本檢出器只適用標準長度測針。不適用于長測針。

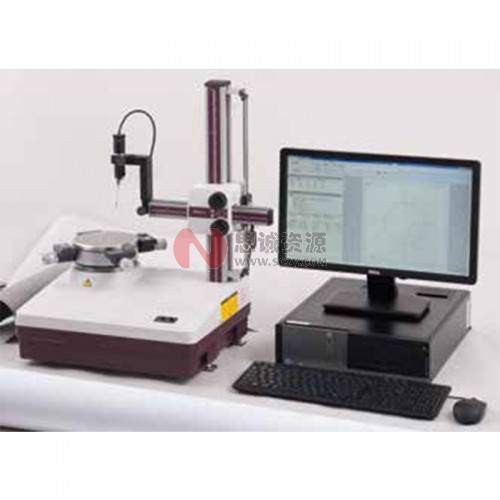

Roundtest RA-1600

211系列 — 圓度/圓柱度形狀測量系統

211-723 RA-1600

規格

型號			RA-1600
旋轉工作臺	旋轉精度 (JIS B 7451-1997)	徑向	(0.04+6H/10000)μm H: 為測量高度 (mm)
		軸向	25kg
	最大測量直徑		?280mm (?380mm: 當檢出器設置為垂直方向時，最大探測高度為自臺面50mm)
	臺面最大承重		?280mm
垂直移動	垂直行程		300mm
X軸	移動范圍		165mm (旋轉中心為起點-25mm ~ +140mm)
檢出器	測量范圍	標準	±400μm/±40μm/±4μm
		跟蹤	±5mm

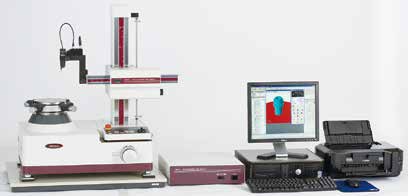

Roundtest RA-2200

211系列 — 圓度/圓柱度形狀測量系統

RA-2200 AS

帶邊桌的桌式一體除振臺(選件)

RA-2200 AS

帶顯示器支架的除振臺(選件)

打印機桌(由客戶提供)未顯示。

規格

型號			RA-2200AS	RA-2200DS	RA-2200AH	RA-2200DH
旋轉工作臺	旋轉精度 (JIS B 7451-1997)	徑向	(0.02+3.5H/10000)μm H: 為測量高度 (mm)
		軸向	(0.02+3.5X/10000)μm X: 到旋轉工作臺軸的距離 (mm)
	臺面最大承重		30kg
	最大測量直徑		? 300mm
垂直移動	垂直行程		300mm		500mm
X軸	移動范圍		175mm (旋轉中心為起點-25mm ~ +150mm)
檢出器	測量范圍	標準	±400μm/±40μm/±4μm
		跟蹤	±5mm

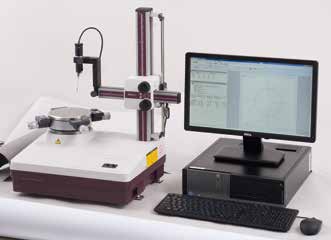

Roundtest RA-H5200

211系列 — 圓度/圓柱度形狀測量系統

RA-H5200AH

規格

型號			RA-H5200AS	RA-H5200AH
旋轉工作臺	旋轉精度 (JIS B 7451-1997)	徑向	(0.02+3.5H/10000)μm H: 為測量高度 (mm)
		軸向	(0.02+3.5X/10000)μm X: 到旋轉工作臺軸的距離 (mm)
	臺面最大承重		80kg (自動定心: 65kg)
	最大測量直徑		?400mm
垂直移動 (Z軸立柱)	垂直行程		350mm	550mm
X軸	移動范圍		225mm (旋轉中心為起點-25mm ~ +200mm)
檢出器	測量范圍	標準	±400μm/±40μm/±4μm
		跟蹤	±5mm

Roundtest Extreme RA-2200 CNC

211系列 — CNC圓度/圓柱度形狀測量系統

RA-2200 CNC

圖中附帶了系統防振臺架 (帶側桌)

型號			RA-2200 CNC
Z軸立柱			標準立柱 (垂直移動: 300mm)	高立柱 (垂直移動: 500mm)
旋轉工作臺	旋轉精度 (JIS B 7451-1997)	徑向	(0.02+3.5H/10000)μm H: 為測量高度 (mm)
		軸向	(0.02+3.5X/10000)μm X: 到旋轉工作臺軸的距離 (mm)
	臺面最大承重		30kg
	最大測量直徑		? 256mm
垂直移動 (Z軸立柱)	垂直行程		300mm	500mm
X軸	移動范圍		175mm (旋轉中心為起點-25mm ~ +150mm)
檢出器	測量范圍	標準	±400μm/±40μm/±4μm
		跟蹤	±5mm

Roundtest Extreme RA-H5200 CNC

211系列 — CNC圓度/圓柱度形狀測量系統

RA-H5200 CNC

規格

型號			RA-H5200 CNC
Z軸立柱			標準立柱 (垂直移動: 300mm)	高立柱 (垂直移動: 550mm)
旋轉工作臺	旋轉精度 (JIS B 7451-1997)	徑向	(0.02+3.5H/10000)μm H: 為測量高度 (mm)
		軸向	(0.02+3.5X/10000)μm X: 到旋轉工作臺軸的距離 (mm)
	臺面最大承重		80kg (自動定心: 65kg)
	最大測量直徑		?356mm
垂直移動 (Z軸立柱)	垂直行程		350mm	550mm
X軸	移動范圍		225mm (旋轉中心為起點-25mm ~ +200mm)
檢出器	測量范圍	標準	±400μm/±40μm/±4μm
		跟蹤	±5mm

Roundtest Extreme RA-6000 CNC

211系列 — CNC圓度/圓柱度形狀測量系統

RA-6000CNC

規格

型號			RA-6000 CNC
旋轉工作臺	旋轉精度 1 2 (JIS B 7451-1997)	徑向	(0.05+6H/10000)μm　　H: 為測量高度 (mm)
		軸向	(0.05+6X/10000)μm　　X: 到旋轉工作臺軸的距離 (mm)
	臺面最大承重		350kg
	最大測量直徑		?880mm
垂直移動 (Z軸立柱)	垂直行程		1050mm
半徑方向移動部	移動范圍		465mm (可移動至旋轉中心的-25mm)
檢出器	測量范圍		±400μm

ROUNDPAK

圓度/圓柱形狀測量分析軟件

*不僅限于圓度、圓柱度，而且標準配備了平面度、平行度等豐富的參數。這些參數可以通過簡單的圖標進行選擇。同時，還有特殊的分析功能，比如設計值擬合分析、諧波分析、圓周頂 - 底檢出功能，只要讀取一次數據后，可方便的進行重新計算或數據刪除等。

* 可以自由設定分析結果、圖形顯示的位置、大小等，制作出客戶自己的測量結果報告書。分析結果畫面可以直接輸出使用。輸出設置也可保存在測量順序中，從測量開始到計算、結果保存、輸出打印可以自動運行。

* 圓度或同軸度等的分析結果可以用3D圖形直觀的顯示出來。

* 在沒有真實測量對象工件時，也可以使用脫機學習功能制作工件程序(測量順序)，并且可以使用3D模擬畫面虛擬運行測量動作。在模擬時，對可能發生的碰撞可以進行警告提示。



思誠資源為您提供：Mitutoyo三豐211系列-圓度測量?jī)x/CNC圓度/圓柱度形狀測量系統/軟件的采購報價、Mitutoyo(三豐)G6035CE5777B7E型號參數、規格圖片、PDF畫冊等資料，如您想了解更多關于Mitutoyo(三豐)正品品牌的其他量?jī)x資料與產品貨期庫存、行情價格，就在思誠資源MRO商城。

!

備注：因廠家會在沒有任何提前通知的情況下更改產品包裝、產地或者一些附件，本公司不能確?？蛻羰盏降呢浳锱c思誠資源網站提供的產品圖片、產地、附件說明等完全一致。若本網站沒有及時更新，敬請諒解！
