高速臥式加工中心

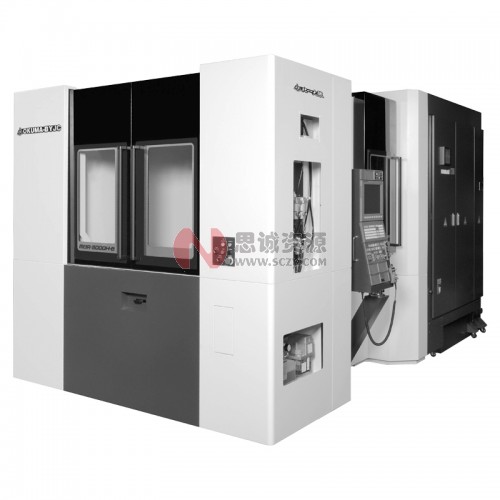

MBR-4000H-e/5000H-e高速臥式加工中心

高精度、高生產性
以輕決舒適操作為理念
適合從量產零件加工到高附加值大型工件加工的系列

·高生產性縮短非切削時間
·高精度通過Thermo-Friendly Concept實現出眾的精度穩定性
·節省空間
·擴展性靈活的規格擴展性
·操作性令人舒適的操作

高生產性

·加工能力

MBR-4000H-e
標準主軸15 ,000min-1
VAC26/18.SkW (10分／連續）
被切削材料S45C

MBR-SOOOH-e
標準主軸15 ,000min-1
VAC26/18.5kW (10分／連續）
被切削材料S45C

縮短非切削時間

MBR-4000H-e

MBR-SOOOH-e

高速、高功率加工

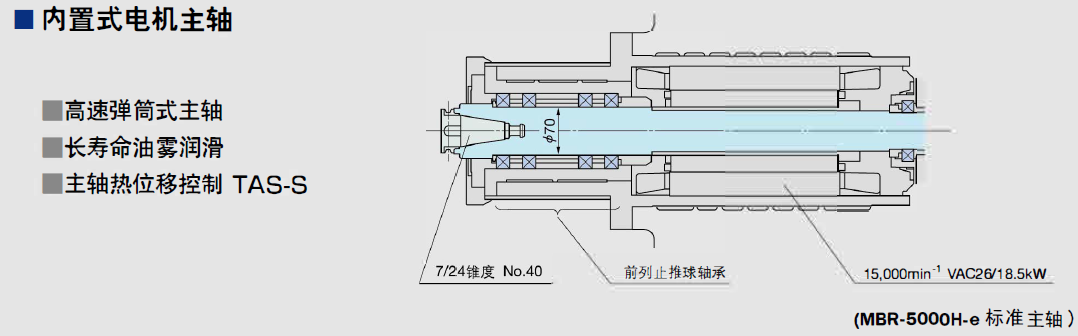

·主軸

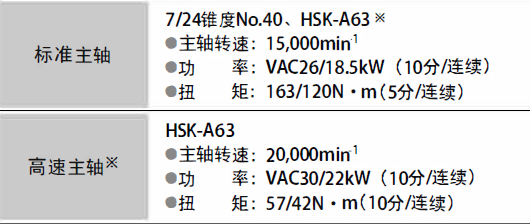

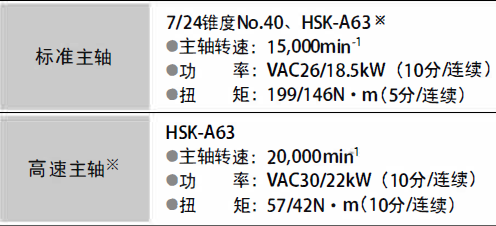

標準主軸能夠用千諸多領域， 而高速·廣域主軸可對鋁材和模具進行高精度加工， 高扭矩主軸則適用千難加工的材料和加工余量大的重切削。

MBR-4000H-e

MBR-SOOOH-e

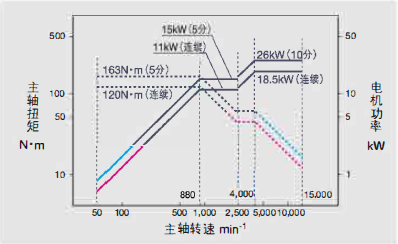

主軸扭矩、功率圖（標準規格）

MBR-4000H-e
．主軸轉速15,000min-1
．最大功率VAC26/18.5kW (10分／連續）
．最大扭矩163/120N?m (5分／連續）

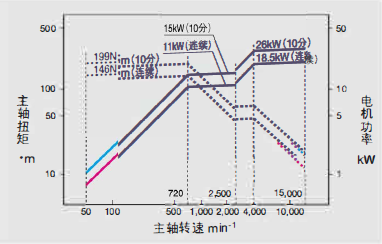

MBR-SOOOH-e
．主軸轉速15,000min-1
．最大功率VAC26/18.5kW (10分／連續）
．最大扭矩199/146N ? m (10分／連續）

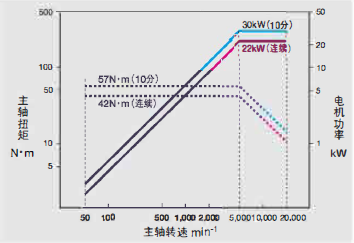

（特殊規格）
．主軸轉速20,000min- 1
．最大功率VAC30/22kW (10分／連續）
．最大扭矩57/42N ? m (10分／連續）

高精度加工

·定位精度
．定位精度： 士0.004
．重復定位精度： 士0.0015
·主機構造
■—體型滾珠絲杠支架
■Y軸電機座冷卻
■滾珠絲杠冷卻(MBR-4000H-e、MBR-SOOOH-e 是特殊規格）
■所有移動軸均采用高精度雙滾珠絲杠

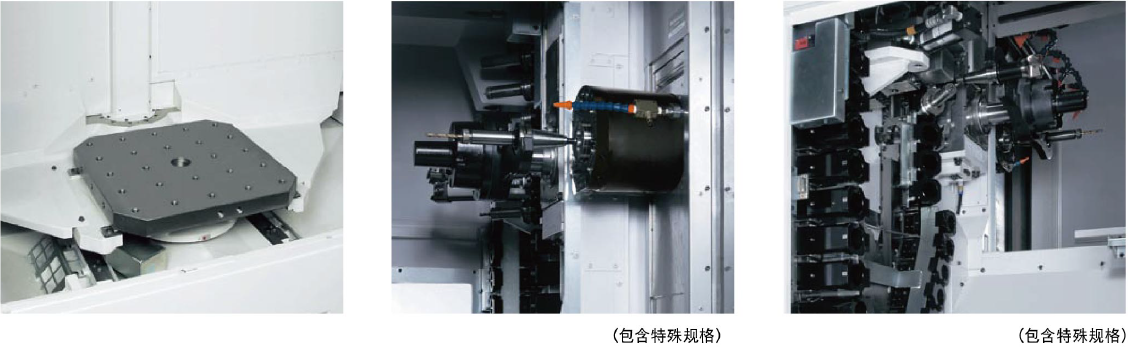

高精度分度工作臺
托盤落座面采用錐形導向方式實現高精度
NC0.001度分度式·
MBR-4000H-e 采用（標準）
MBR-SOOOH-e （特殊規格）

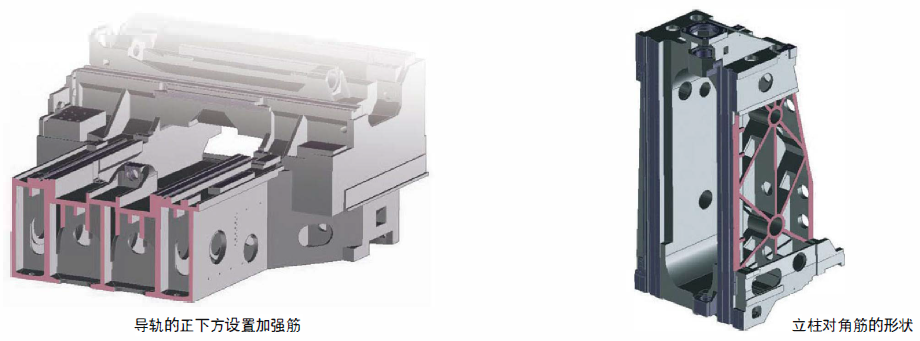

■MBR-SOOOH-e采用高剛性3點支撐床身，實現高精度穩定性

·支撐較重高速位移的床身

·耐彎曲、扭曲的高剛性立柱

操作性

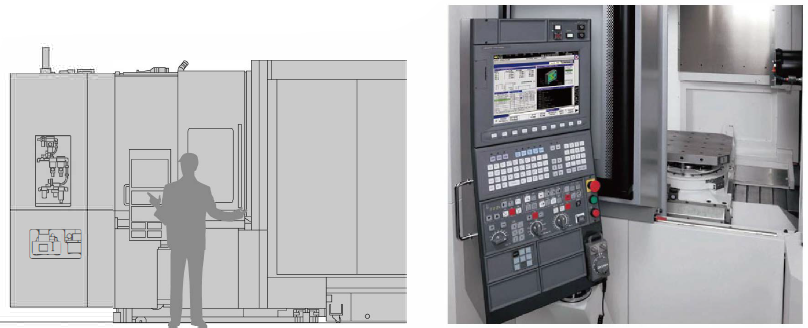

·獨立左側操作盤
．易于一邊觀察工件一邊作業（可以旋轉）

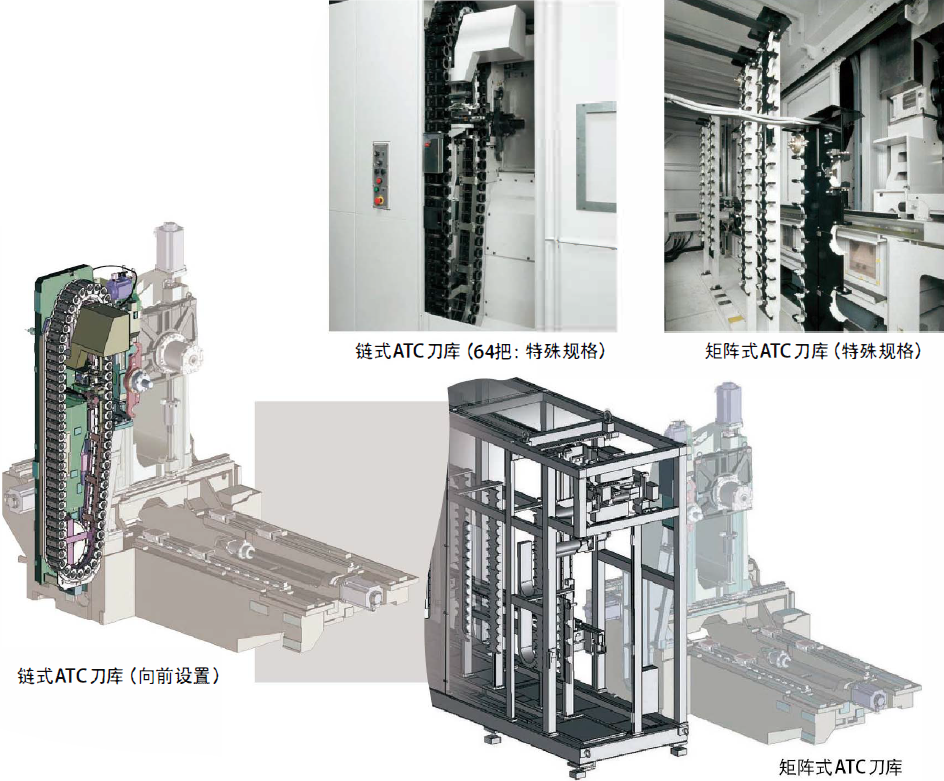

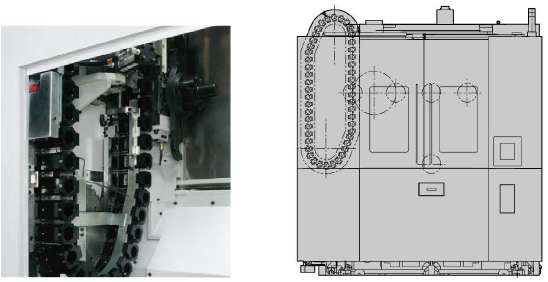

·向前配置ATC刀庫
．易千更換刀具48把， 64把
．刀庫門可打開至地面

．立柱橫移方式
-靠近托盤（工件）、主軸方面更出眾
．頂部開放的操作門
-采光良好、冷卻劑不滴落

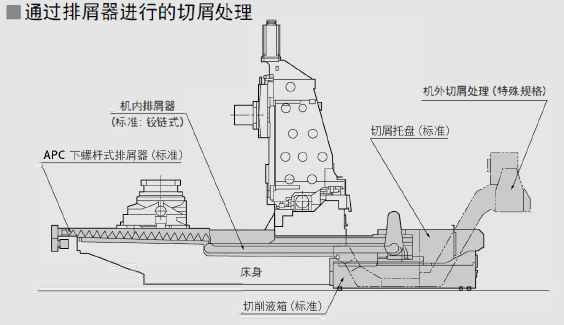

切屑處理
．通過中心槽從主軸正下方直接排出切屑
．護罩使得切屑不堆積保持加工室內清潔
．清洗機內、清洗托盤下面

擴展性

·節省空間井容納多把刀具
MBR-4000H-e / SOOOH-e

柔性APC單元

■將多面APC單元連接到標準2面旋轉APC
■APC更換時間與標準相同
■結合工廠布局、生產形態，靈活對應

標準規格表

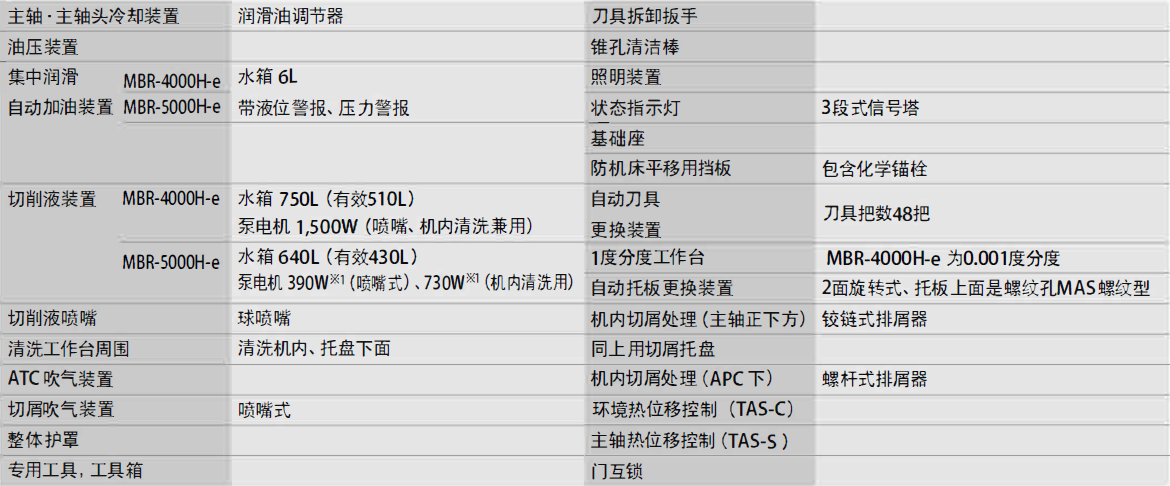

標準規格

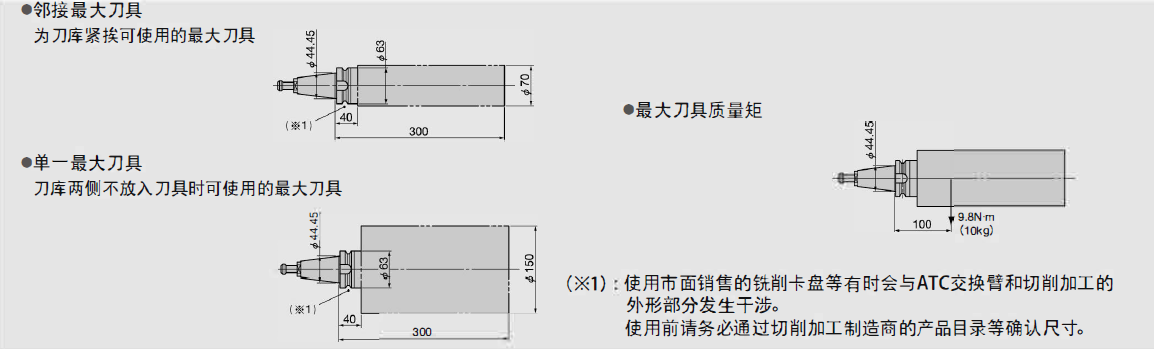

刀具尺寸圖

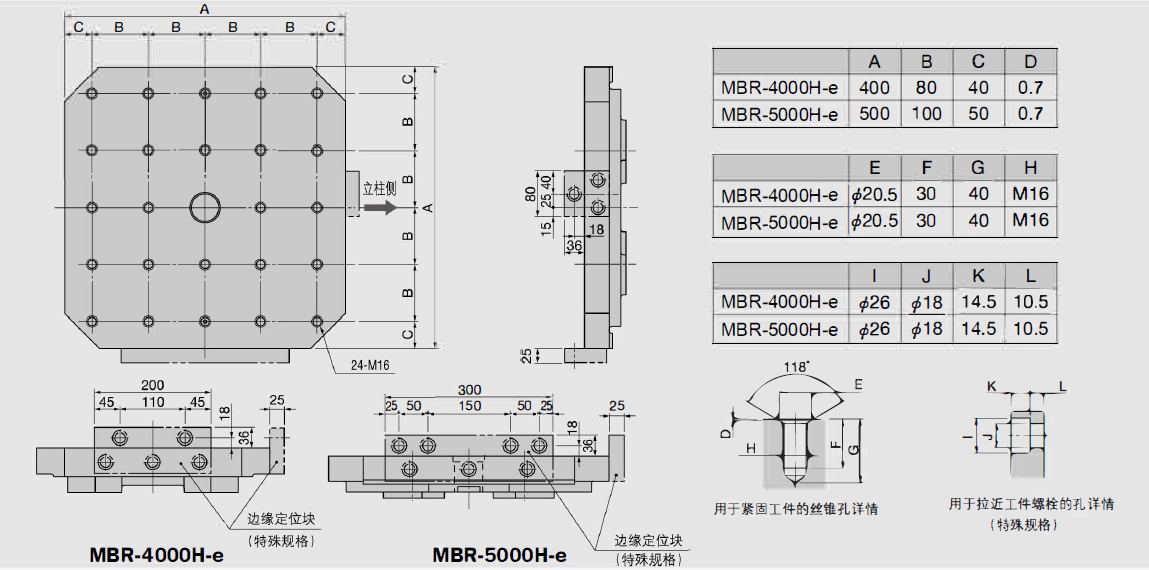

托盤尺寸

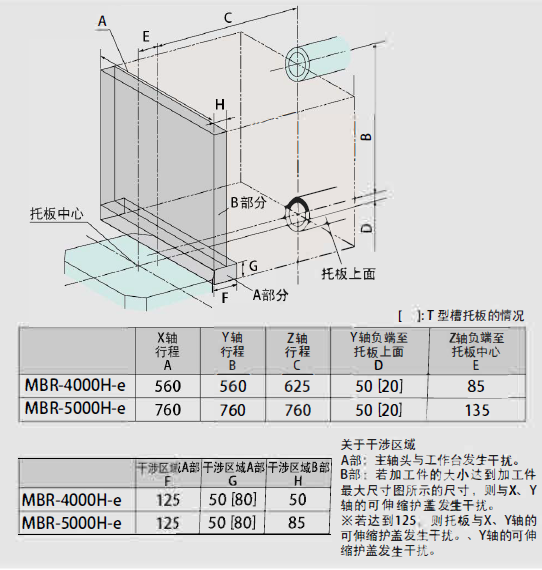

動作范圍圖

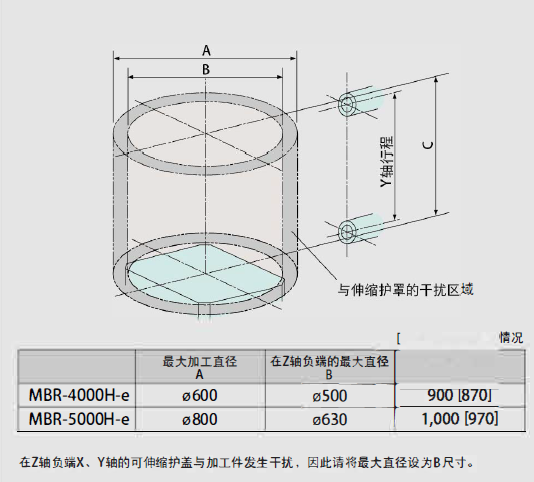

最大加工件尺寸圖
