商品詳情

PDF數據手冊

CNC車床GENOS系列

實現功能強大，高品質的加工

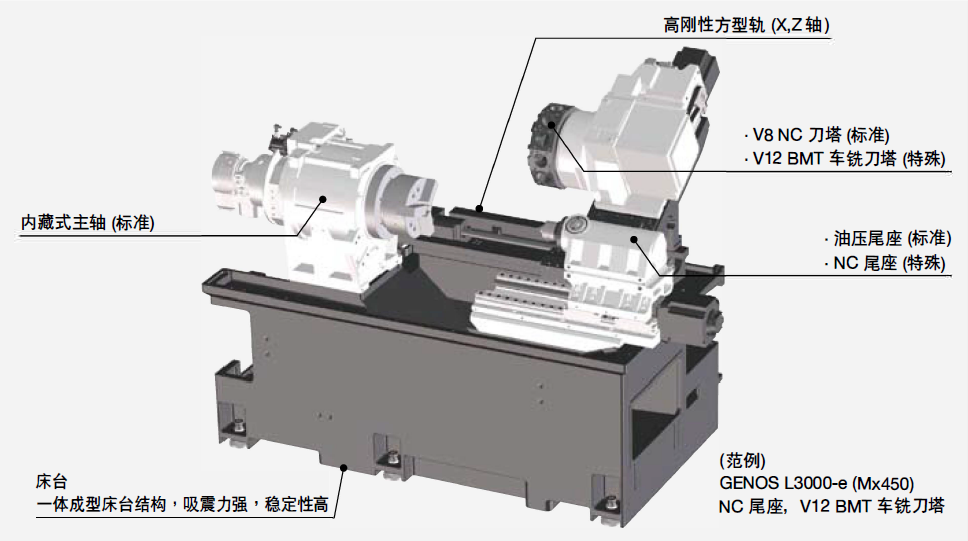

基本結構

內藏式馬達

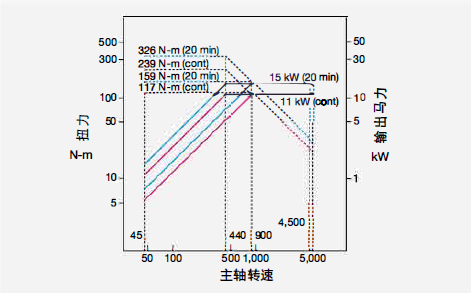

■ GENOS L2000-e
·軸承內徑：01 00 mm
·通孔直徑：062mm
·主軸轉速：5,000min-1
·高功率：15/11 kW (20分鐘／連續）
·扭力：326/239 N-m (20分鐘／連續）

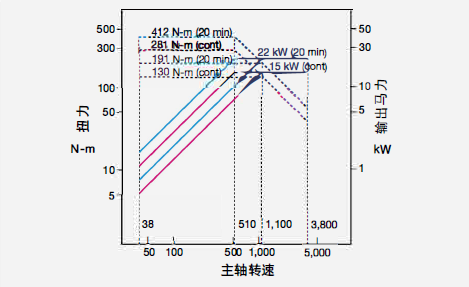

■ GENOS L3000-e
·軸承內徑：0120mm
·通孔直徑：0 80mm
·主軸轉速：3 ,800minmin-1
·高功率：22/15 kW (20分鐘／連續）
·扭力：412/281 N-m (20分鐘／連續）

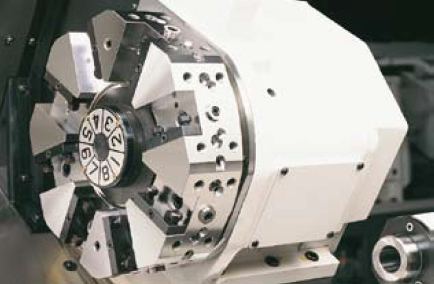

刀塔

車削

車削＋銑削

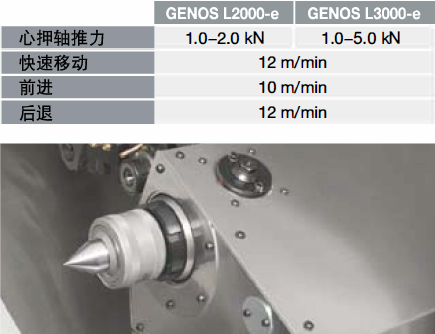

尾座
■ 油壓尾座（標準）
■ NC尾座（特殊）

銑削刀具回轉軸

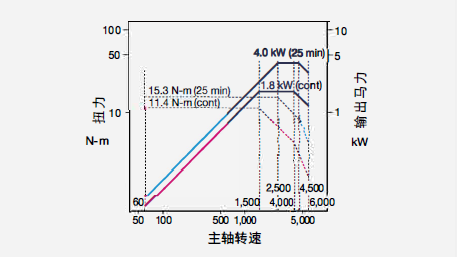

■ GENOS L2000-e (M)
V12 VDI刀塔
主軸轉速：6,000min-1
輸出馬力：4.0/1.8 kW (25分鐘／連續）
扭力：15.3 N-m

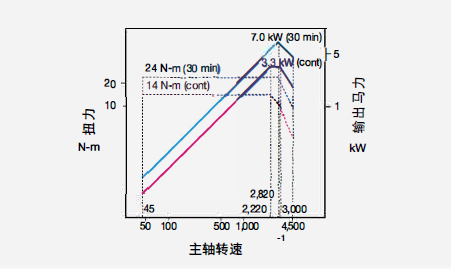

GENOS L3000-e (M)
V12 VDI刀塔
主軸轉速：4,500min-1
輸出馬力：7.0/3.3 kW (3 0分鐘／連續）
扭力：24 N-m

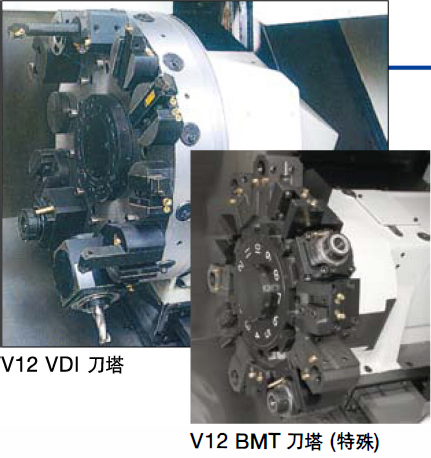

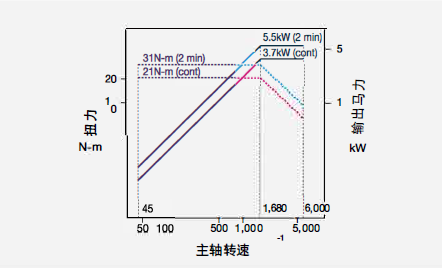

GENOS L3000-e (M)
V12 BMT刀塔（特殊）
主軸轉速：6,000min-1
輸出馬力：5.5/3.7 kW (2分鐘／連續）
扭力：31 N-m

操作容易

貼近性的設計

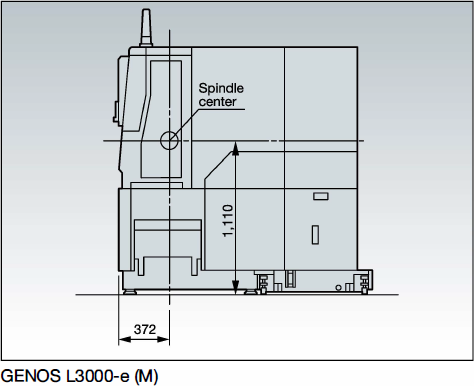

主軸中心商1,100m/m，深372m/m位置，減輕作業者的工作負擔。

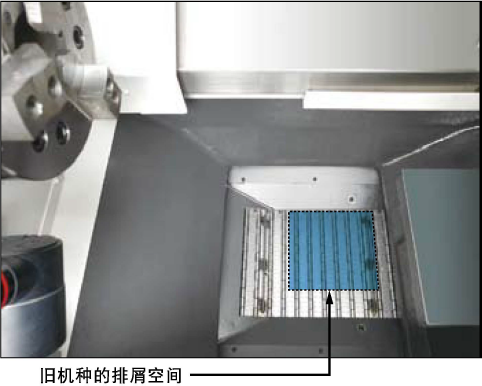

優秀的排屑功能

切屑排出口比以前大2倍，排屑推積最小化，清潔頻率減少最大化。

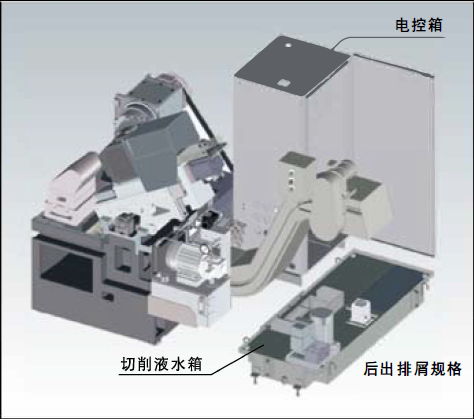

外置式切削液水箱
切削液水箱可以與機器分開更容易清洗。
水箱和電控箱共用維護空間，減少機器占地面積。

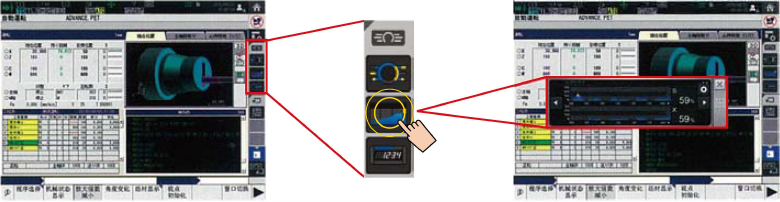

OPS智能化技術，減少操作者負擔

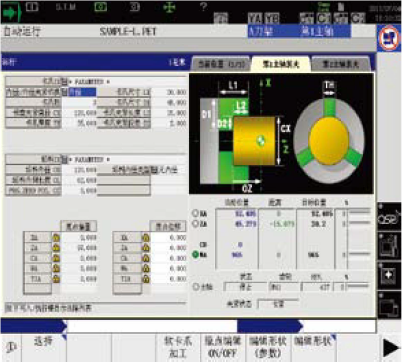

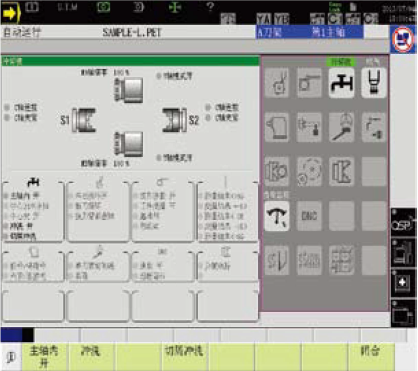

加工準備畫面
主軸選?。F(xiàn)在位置／夾頭參數／原點設定等在同一畫面操作

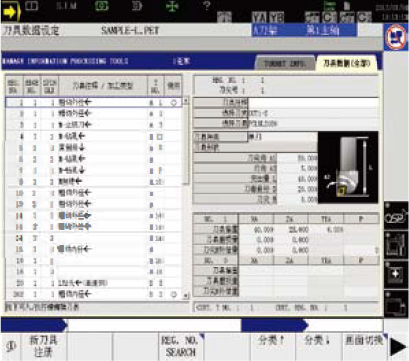

刀具資料設定畫面
每一把刀具、形狀、加工種類等加工情報管理

加工運轉畫面
一個畫面操作對應：現在位置／主程式／3D模擬動畫／IGF對話式工程

機械操作面盤畫面
集合使用頻度高、新的機械操作功能

OSPSUite o5尸P3OOLA-e

生產指示，設定信息，加工利用，機器維修信息等等。

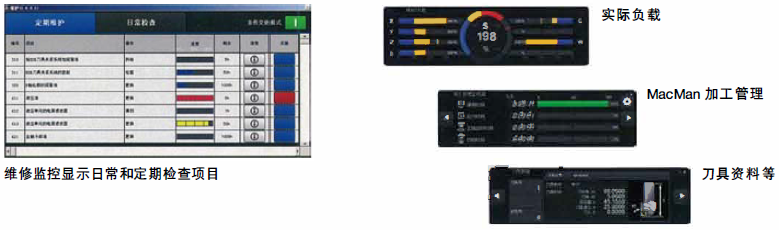

suite應用程式
實際負載， MacMan 加工管理，刀具資料。

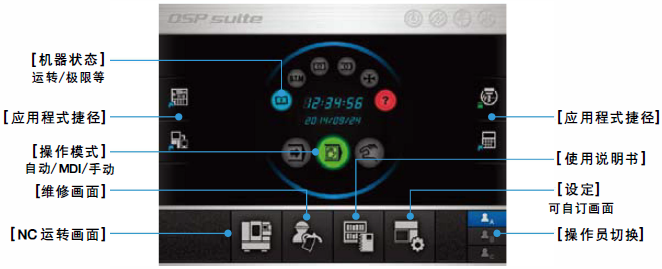

■ suite操作
使用高度可靠的觸控面板。

標準規格

基本規格	軸控制	x,z兩軸同動
	位置回饋	OSP全區域絕對位置（無須原點復歸）
	最大設定單位	8位土9999.999mm
	最小設定單位	X軸：1μm(dia), Z軸：1μm
	進給功能	進給倍率：0-200%
	主軸控制	直接主軸轉速指令(S4)固定切削轉速
	主軸控制	主軸轉速倍率(50~200%），最佳化旋轉速度設定
	刀具補正	形狀補正：32組、刀具補償．32組
	顯示功能	15寸彩色觸控式螢?zāi)?/span>
	自我診斷	自行診斷井顯示程式，操作，機臺與NC系統問題
	記憶體容量	程式記憶容雖：2GB，操作備份容量：2MB
操作功能	suite應用	實際負載，加工管理，監視，刀具資料等
	suite操作	高穩定性觸控面板，簡易操作
	程式設計	程式管理，編轅，多工功能調度程式，固定循環，特殊固定循環，刀昆R補償M－主軸同步攻牙，固定鉆孔循環，四則運莽，邏輯運莽，變數功能程式自動編輯功能{LP4)程式編輯輔助功能．
	簡易操作	單— 畫面（多功能顯示）
	機器操作	MDI，手動（快速進給手動切削進給手輪進給），負載表操作輔助，報警輔助，順序復歸，手動插入＆自動復歸，自我診斷，PLC監視功能主軸定位（電子式）
	加工管理	外部輸出加工管理：加工結果、車床稼動率、故障信息和報表等
通訊／網路		USB傳輸、網路
高速高精度		Hi-G切削
節能功能	ECO-suite	ECO節電功能

機器規格

項目	型號名稱	單位	GENOS L2000-e (L)			GENOS L2000-e (M)
項目	規格		Lx290	Lx290 含尾座	Lx500	Mx380
容量	床臺旋徑	mm	φ450
	最大加工直徑	mm	φ280 [φ230]			φ200
	最大工件長度	mm	290		500
行程	x軸	mm	165
	Z軸	mm	330		520 [470]
	C軸角度控制	deg	-
主軸	主軸轉速	min-1	45 - 5,000
	轉速范圍		2 段式無段變速
	主軸鼻端		JISA2-6
	主軸孔徑	mm	φ62
	主軸前軸承直徑	mm	φ100
刀塔	型式		vs [V12 I			V12 VDI （軸向）
	刀把數	tool	8 [ 12 ]			12 (LIM)
	外徑刀柄尺寸	mm	25 X 25			20 X 20
	內徑刀柄直徑	mm	φ40 I φ32 l			φ32
	換刀時間	sec/1index	0.3			0.1
M軸馬達	主軸轉速	min?1	-			50 to 6,000
M軸馬達	轉速范圍		-			無段變速
進給速度	快速移動 {X, Z)	m/min	X: 25, Z: 30
	快速移動{C)	min?1	-			200
	進給速率{X,Z)	mm/rev	0.001 ~ 1,000.000
尾座	尾座心押軸直徑	mm	-	φ55[op]	φ90
	套筒之推撥孔		-	MT.4[op] （活動式頂針）	MT.5 （活動式頂針）
	心押軸行程	mm		80 [op]	100
馬達	主軸	kW	15/11 (20 分／連續）
	M 軸馬達	kW	-			4.0/1.8 (25 分／連續）
	x軸	kW	3
	z軸	kW	3
	切削液泵	kW	0.8
機器尺寸	機臺高度	mm	1620
	占地面積（含水箱）	mmxmm	1,582 X 1,853	1,582 X 1,853	2,080 X 1,853
	機臺重量	kg	3,000	3,200	(3,800〉	(4,000〉
CNC控制器			OSP-P300LA-e

特殊規格(L2000-e, L3000-e)

刀塔(L)	? V12
夾頭	? 夾頭自動開／閉確認
	? 夾頭夾持氣密檢測
	? 夾頭高／低壓切換
測量	?機內工件量測
測量	?校刀器（手動／自動）
尾座（僅限油壓類型）	?尾座心押軸自動前進／后退確認
尾座（僅限油壓類型）	?尾座推力高／低壓切換
吹氣裝置	? 夾頭吹氣? 刀塔吹氣? 主軸中心吹氣
切屑液	? 高壓力泵
	? 液面檢知? 油霧回收機
切屑輸送機	? 右側（低／高）后出（低／高）
自動門開／關	? 拉門天窗右側
自動化	? 機械手·機器人·工件捕捉器
自動化	? 工件支撐·棒材送料機

機器規格

項目	型號名稱	單位	GENOS L3000-e (L)		GENOS L3000-e (M)
項目	規格		Lx500	Lx1,100	Mx450	Mx1,000
容量	床臺旋徑	mm	φ520
	最大旋徑（往復臺）	mm	-		φ400
	最大加工直徑	mm	φ390 [ 0340]		φ300
	最大工件長度	mm	500	1100	450 ［徑向： 380 ]	1060 ［徑向： 980]
行程	x軸	mm	235
	Z軸	mm	520	1144	520 ［徑向： 460]	1144 ［徑向： 1,050 ]
	C軸角度控制	deg	-		360° (0.001°單位）
主軸	主軸轉速	min-1	38 ~ 3,800
	轉速范圍		2 段式無段變速
	主軸鼻端		JIS A2-8
	主軸孔徑	mm	φ80
	主軸前軸承直徑	mm	φ120
刀塔	型式		VS [V12 ]		V12 VOi（軸向）［V12 BMT（徑向）］
	刀把數	tool	a [ 12 ]		12 (L IM)
	外徑刀柄尺寸	mm	25 X 25
	內徑刀柄直徑	mm	φ40
	換刀時間	sec/1index	0.3		0.1
M軸馬達	主軸轉速	min-1	-		45 - 4,500 ［徑向： 45 - 6,000]
	轉速范圍		-		無段變速
進給速度	快速移動(X, Z)	m/min	X:25,Z:30
	快速移動?	min-1	-		200
	進給速率(X, Z)	mm/rev	0.001 ~ 1,000.000
尾座	尾座心押軸直徑	mm	φ90
	套筒之推拔孔		MT.5 （活動式頂針）	MT.4 （固定式頂針）	MT.5 （活動式頂針）	MT.4 （固定式頂針）
	心押軸行程	mm	100
馬達	主軸	kW	22/15 (20 分／連續）
	M 軸馬達	kW	-		7.0/3.3 (30 分／連續）［徑向： 5.5/3.7 (2 分／連續）］
	x軸	kW	2.8
	Z軸	kW	3.5
	切削液泵	kW	0.8
機器尺寸	機臺高度	mm	1,790	2,060	1,790	2,060
	占地面積（含水箱）	mmxmm	2,279 X 1,870	3,560 X 2,470	2,279 X 1,870	3,560 X 2,470
	機臺重量	kg	4,800	(6,700〉	5,000	(7,000〉
CNC控制器			OSP-P300LA-e

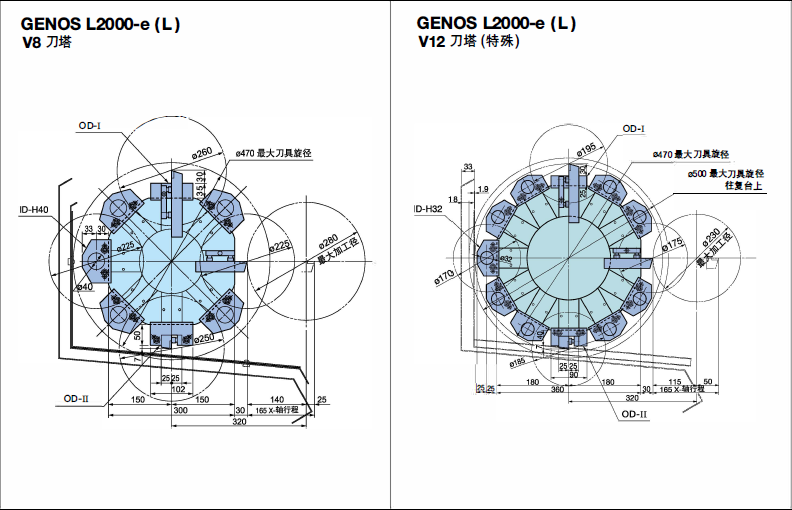

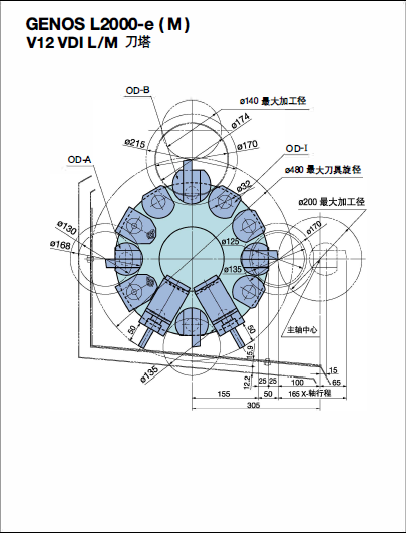

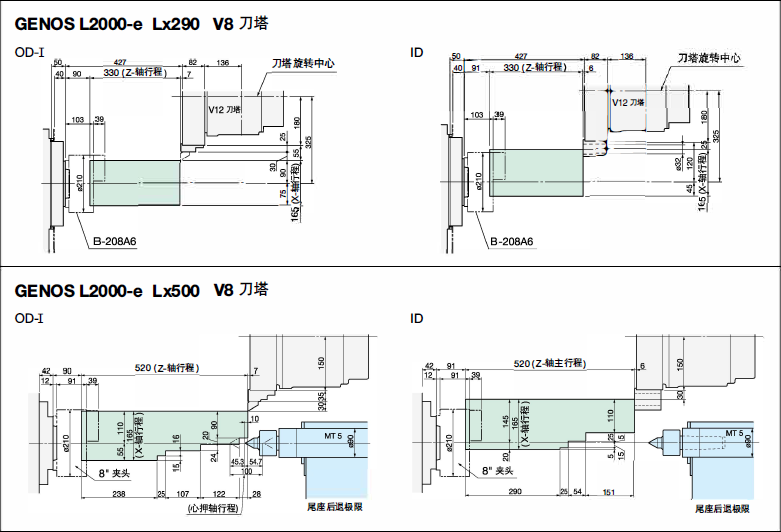

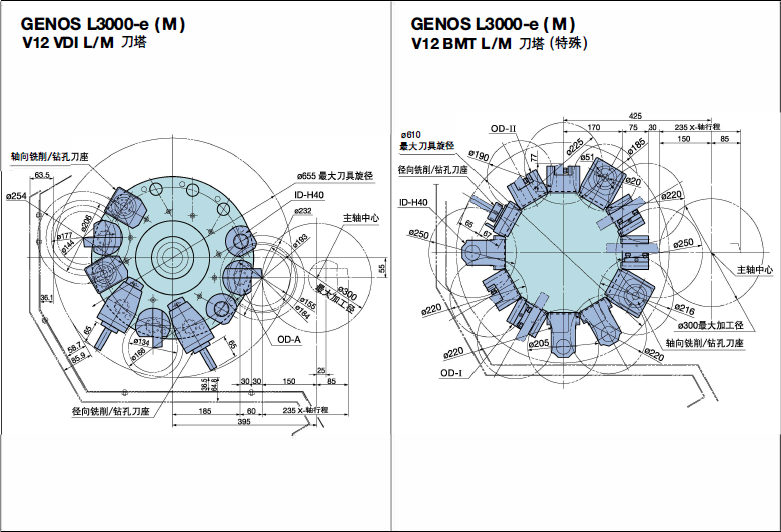

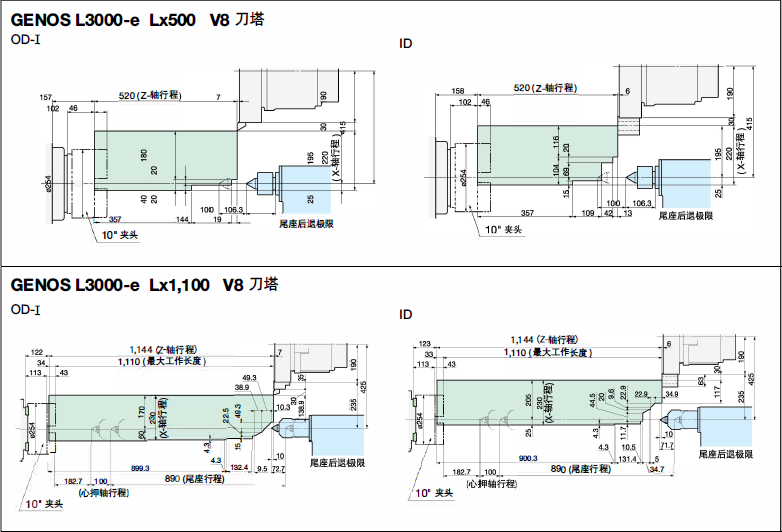

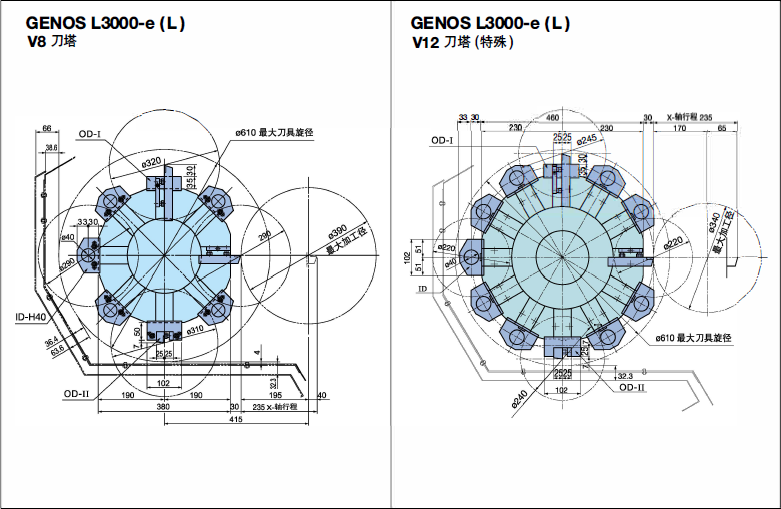

刀具干涉圖

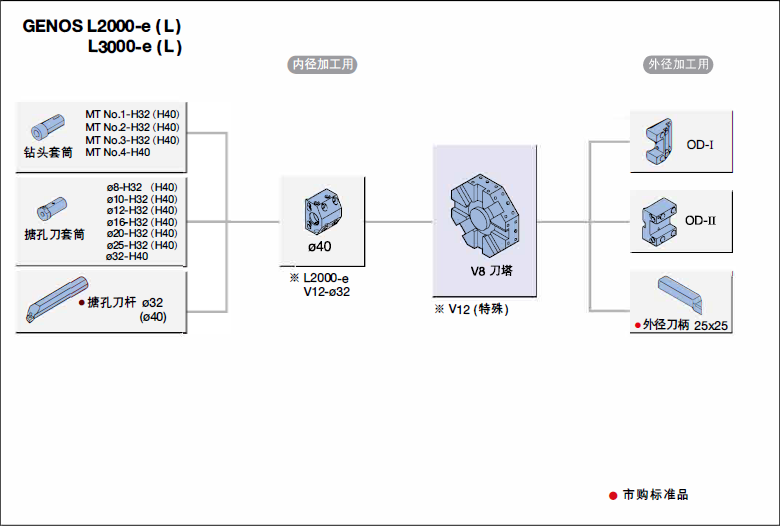

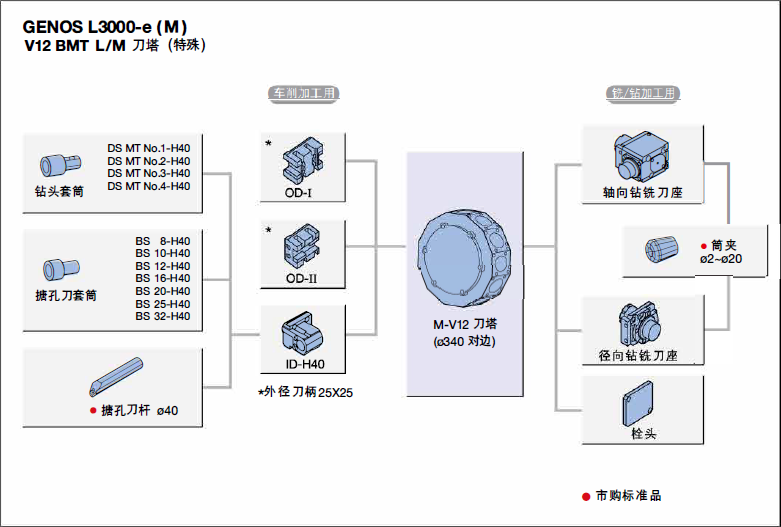

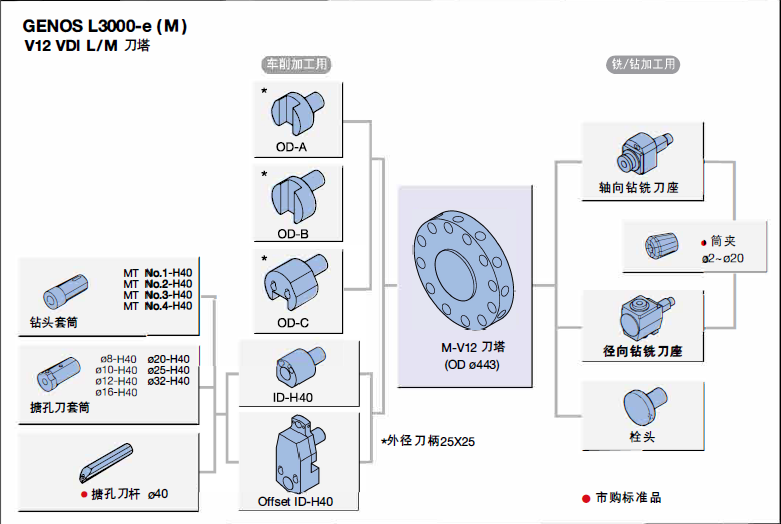

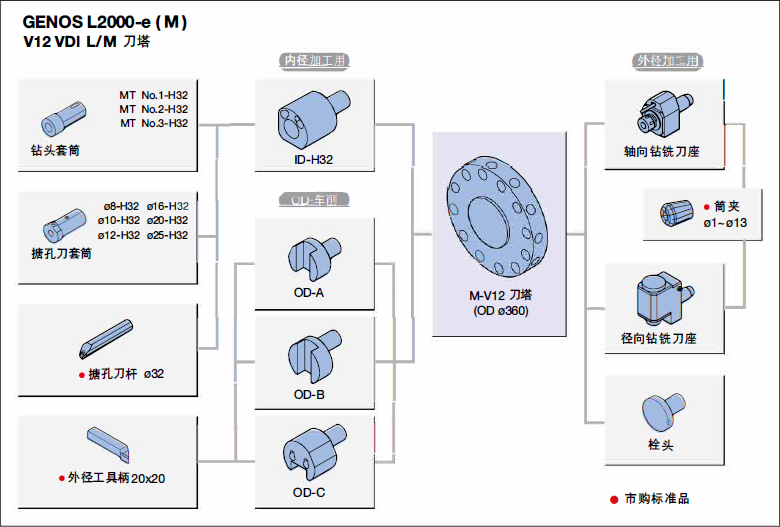

刀具系統

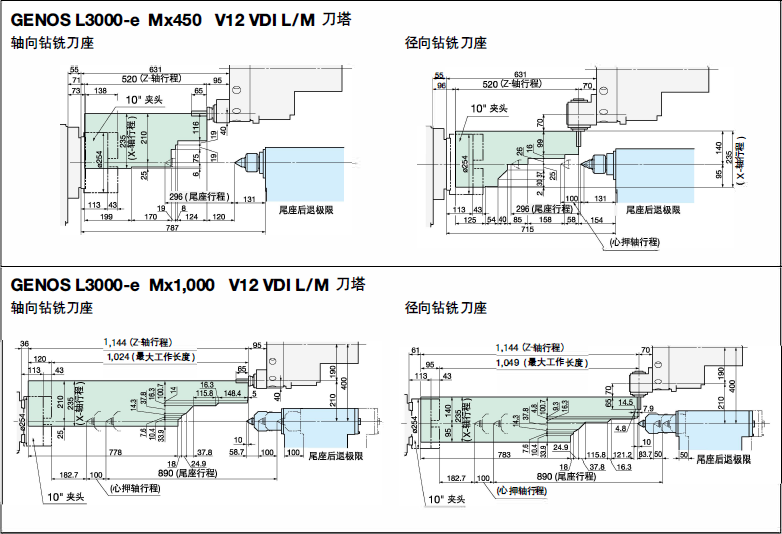

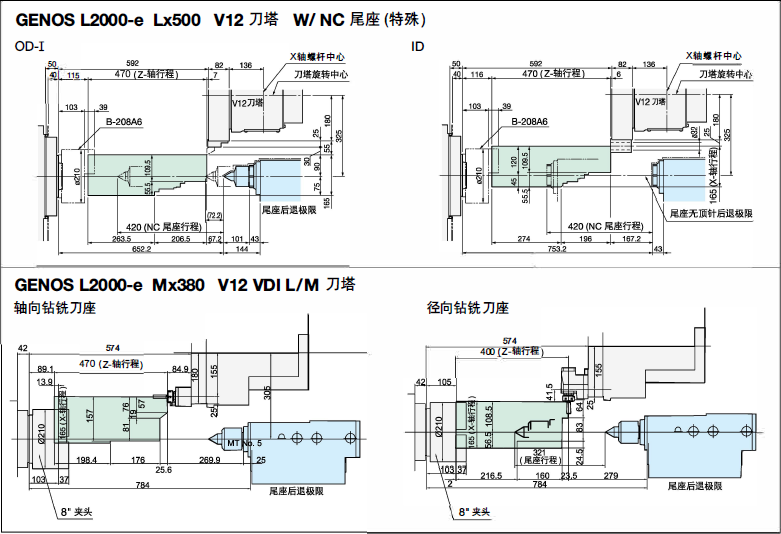

加工范圍

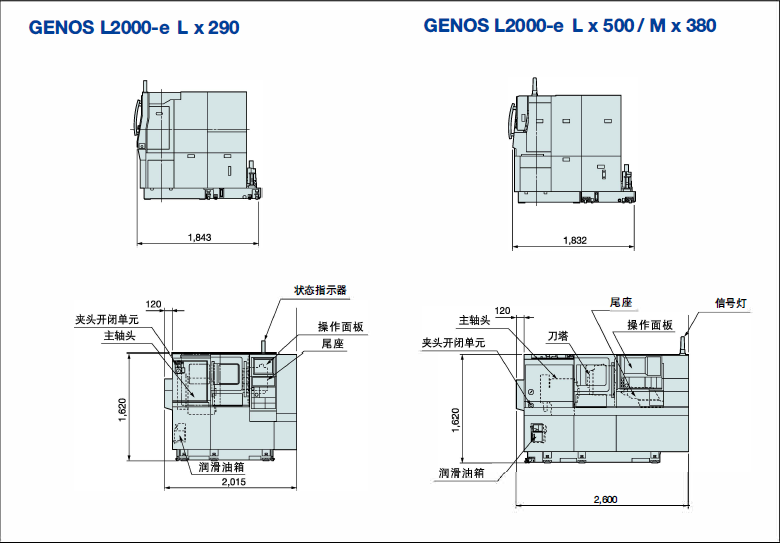

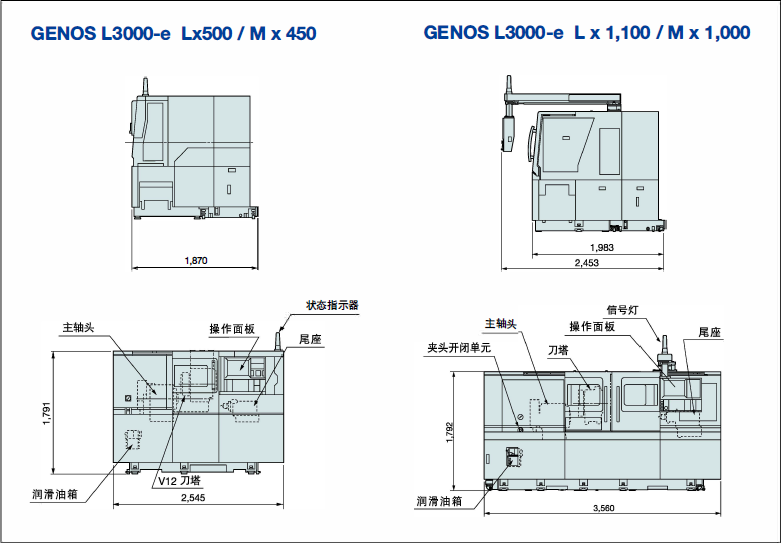

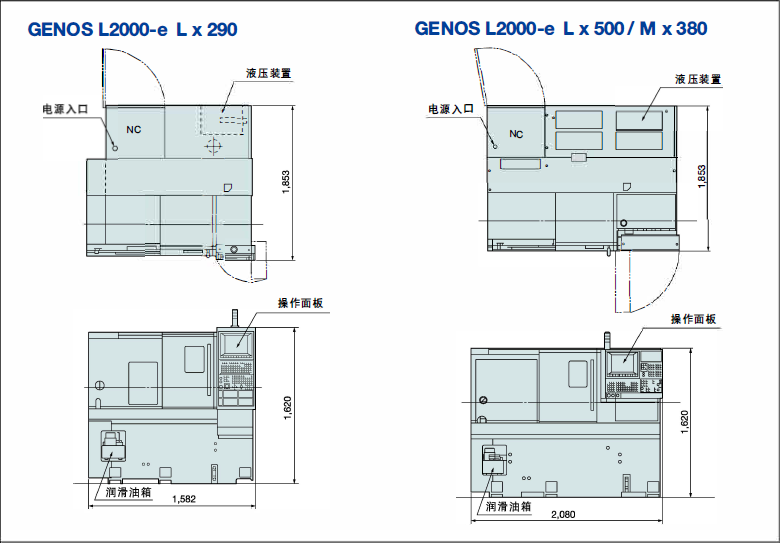

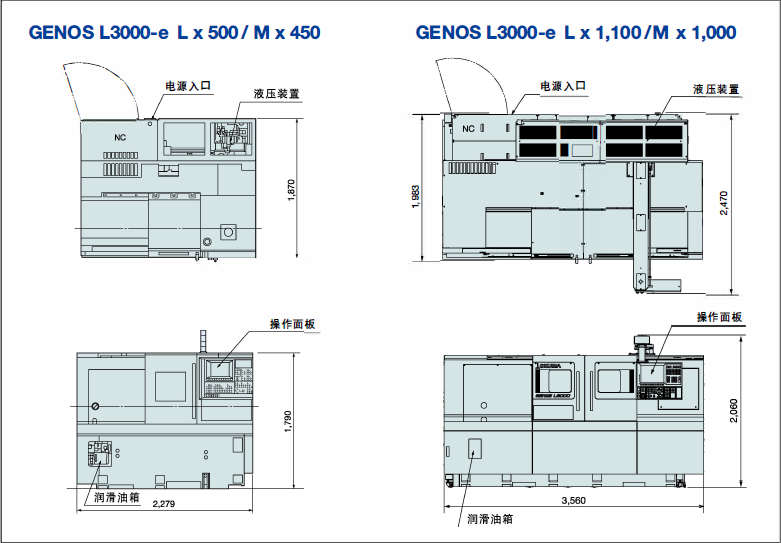

外形尺寸圖油壓尾座（標準）

外形尺寸圖 NC尾座（特殊）


