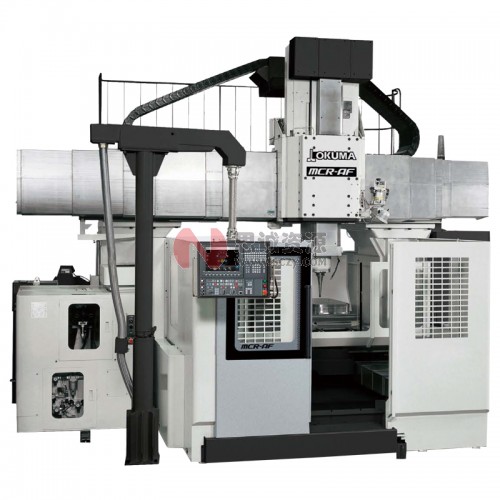

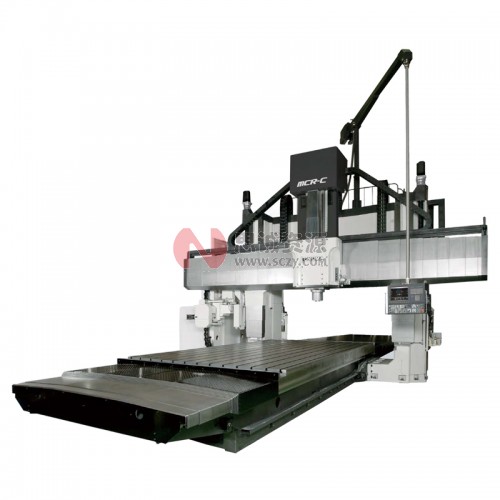

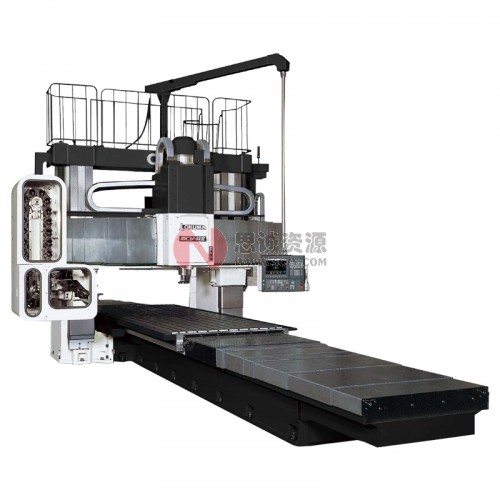

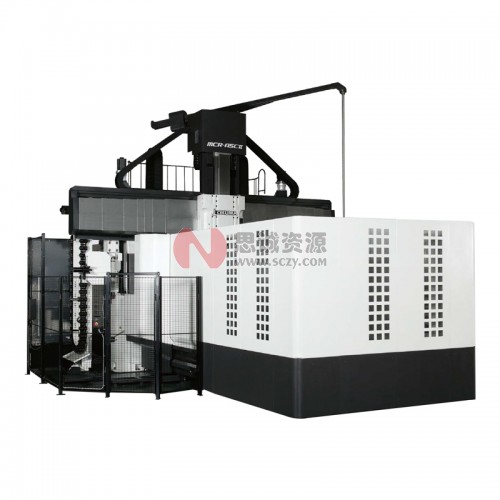

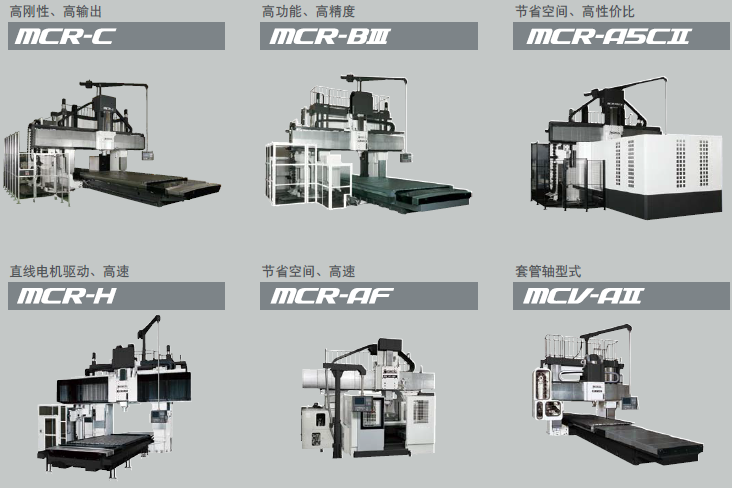

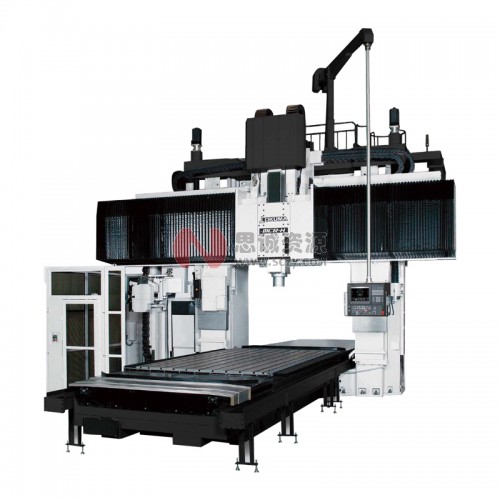

OKUMA龍門加工中心系列MCR-C/BⅢ/A5CⅡ/H/AF/AⅡ

信賴的象征

在廣泛的工業領域中，大隈的龍門加工中心自1964年上市以來歷經50年以上，得到了來自眾多客戶的信賴。

信賴來自于，高質量的產品、加工經驗、易操作性等，全部凝聚了大隈特有的技術。

以負責到底的態度、高剛性、高精度、將質量融入制造過程的技術、獨有的技術等其他公司望塵莫及、全力投身制造的姿態，從高效加工到高速加工對應高附加值的生產活動，為了實現客戶理想的制造，我們將不斷努力。

大幅度提高大型工件的生產性

優秀的加工性能與穩定的可靠性，在飛機、電機、運輸機等各主要工業中，已證實可以實現高精度、高品味、縮短加工時間。

持續積累的技術與經驗

交貨業績足以說明其高質量與可靠性

大隈的龍門加工中心自1964年上市以來，其令人自豪的銷售業績超過8000臺，大隈的市場占有率達到龍門加工中心的50%*。 同時，在模具加工市場的占有率超過60%*，作為實現客戶理想制造的龍門加工中心、持續滿足著客戶的信任。

制造方面的4個堅持

大隈通過在制造方面的姿態向客戶提供無可比擬的 高質量、高精度的產品。 這就是獲取高度信任、獲得更多客戶支持的原因。

1.全方位責任，從機床到NC裝置、電機、檢測器等所有器件都是本公司自主開發

2.徹底追求高剛性、高精度的設計

3.在制造階段凝聚質量的技術

4.大隈獨一無二的技術，向客戶提供最高的加工精度與生產性

優秀的基本結構是機床剛性的保證

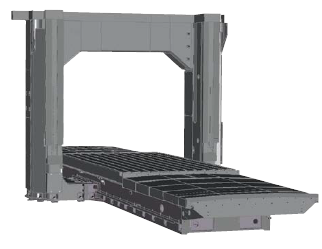

適應重切削的龍門式結構

方形立柱的龍門結構，對上下左右、以及扭曲等的負荷具有足夠的剛性、耐強力切削，能夠確保高精度。

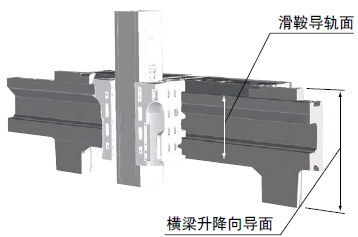

精度壽命長的橫梁升降導軌面

橫梁升降導軌面可確保足夠的長度，無爬行運動可確保精度壽命長的結構。

支持快速切削的強力卡緊

通過液壓牢固卡緊橫梁。也可輕松完成強力加工。

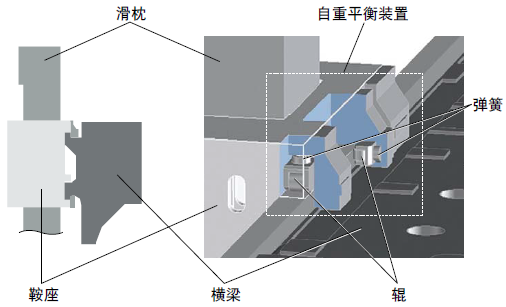

同時實現高速度與高精度加工的主軸頭（滑鞍導軌面）

主軸頭向?qū)菍挿母邉傂跃匦螖嗝嫘螤睢２⑶?，通過橫梁上的輥由自重平衡裝置支撐。由此可以獲得高速高精度的運動與高質量的加工面。

快速且準確地完成定位

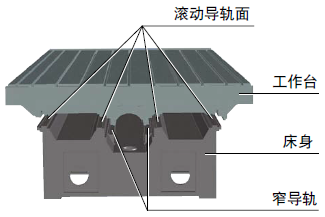

工作臺導軌為滾動導向方式

工作臺和工件的重量全部由淬火磨削而成的導軌面上的滾柱軸承支撐，不怕負重不受工件重量變化的影響，可實現輕快流暢的動作及準確的定位。

在工作臺中間鋪設了驅動部（滾珠絲杠）與窄導軌，可長時間保持穩定良好的直線運動。

高效率、大范圍復合加工如您所愿

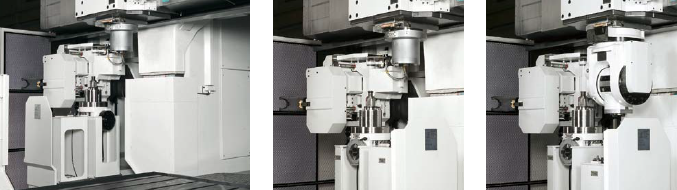

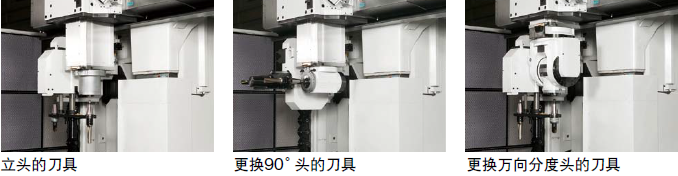

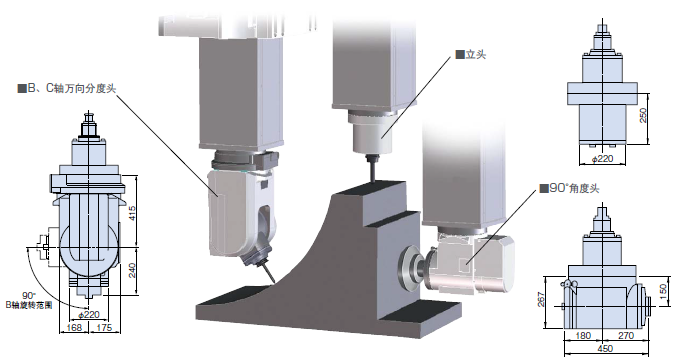

豐富的主軸頭

通過更換陣容豐富的主軸頭，即可實現所有形狀的所有加工。

不但可以更換刀具(ATC)，通過自動裝卸主軸頭(AAC)，還可以實現處理多種工序的自動運轉，大大提高生產性。

高速、節省空間的AAC裝置

通過可自動裝卸、ATC的各種主軸頭，可以自動進行多面加工。

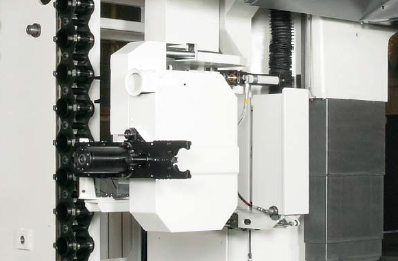

高速NC-ATC裝置

刀庫的刀具通過1條更換臂即可自動更換至縱、橫兩軸。另外，可以在本機加工過程中從刀庫搬運到下一刀具待機位置，并在任意位置更換刀具，因此刀具更換時間最短。

不僅立頭和90°頭，而且對于30°頭、萬向分度頭（BC軸）ATC也可對應。

提高生產性與實現舒適操作的各種應用程序

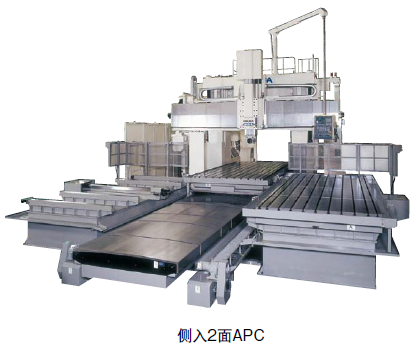

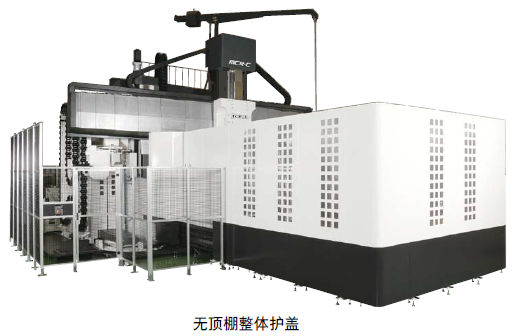

豐富的特殊規格、特殊附屬品

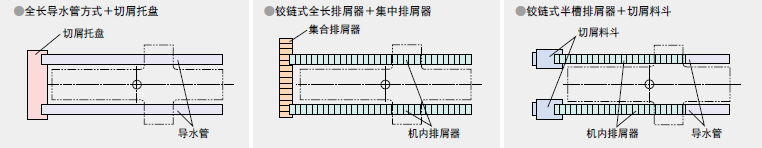

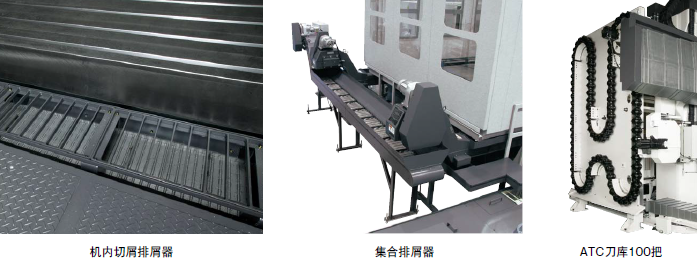

■排屑器配置列

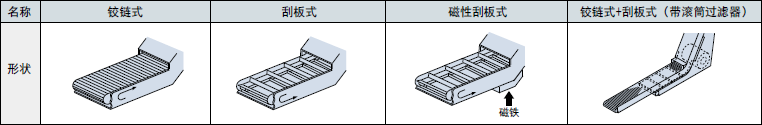

■集中排屑器的代表型式

機械設計[規則的熱位移]與控制技術[準確地控制]的融合

機械設計是Thermo-Friendly Concept的主角。利用"熱變形的單純化構造"和"溫度分布均勻化的設計技術"，允許機床產生規則的變形，在抑制復雜的扭曲、傾斜的同時可預測熱位移。

并且，通過本公司自主研發的數控裝置OSP的"高精度熱位移控制技術"，不但能夠準確控制室溫變化，由轉速頻繁變化所產生的主軸熱位移等以及切削液的溫度所產生的變化都可以得到準確控制。

Thermo-Friendly Concept 通過 "準確控制"、"規則的熱位移" 成就了其它企業無法效仿的出眾的尺寸穩定性。

■Thermo-Friendly Concept

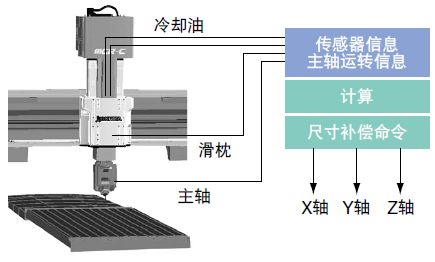

?主軸熱位移控制（TAS-S）

高精度控制因主軸旋轉而導致的熱位移。

?工作臺熱位移控制（TAS-T）

控制因工作臺的熱膨脹而導致的位移。

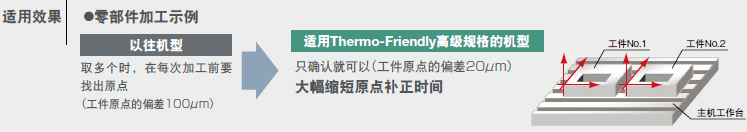

■Thermo-Friendly Concept Premium (特殊規格)

·主軸熱位移控制 (TAS-S)

高精度控制因主軸旋轉而導致的熱位移。

·大型機用環境熱位移控制 (TAS-C2)

即使環境溫度發生變化，也會將機械控制在最適狀態并維持加工精度。

在普通發生溫度變化的環境中，實現不遜于恒溫室下的加工精度。如果操作者舒適，不需要為確保精度使用空調。

恒溫室消耗電能量

大約1年間節約43,400kWh（注）

防止約24,300棵樹的CO2排出

機床的怠速停止功能

ECO怠速停止

僅運行所需單元

確保精度，關閉冷卻裝置 ECO怠速停止

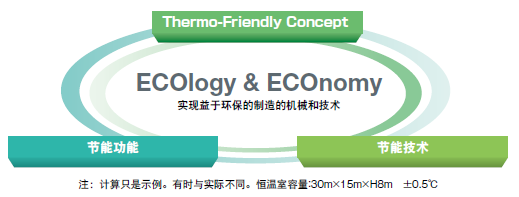

智能化節能功能運用了“Thermo-Friendly Concept”。

機床自主判定是否需要冷卻，精度在穩定狀態下冷卻裝置怠速停止。（標準適用于配置主軸熱位移控制TAS-S機型）

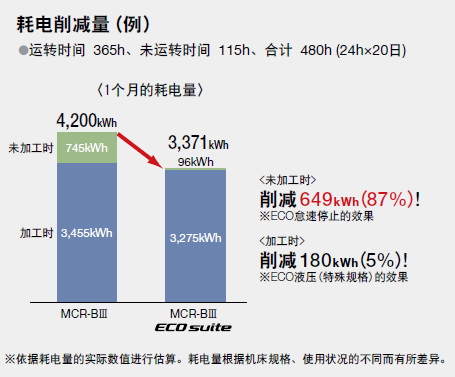

ECO suite效果

“ECO怠速停止”可及時停止非工作外圍設備，大大降低了耗電量。

當場確認節能效果 ECO耗電量監視器

主軸、進給軸、外圍設備的功率分別顯示在OSP操作界面中。 ECO怠速停止可當場確認停止運轉的外圍設備的節能效果。

全方位提供機床高效節能解決方案 ECO suite

●僅運行所需單元“ECO怠速停止”

●電力可視化“ECO耗電量監視器”

●加工過程中排屑器及油霧收集器的間斷、連續運轉 “ECO操作”（特殊規格）

●節能液壓單元應用了伺服控制技術“ECO液壓”（特殊規格）

在加工車間發揮效用的大隈 "智能化技術"

任何人都可以放心、專心加工

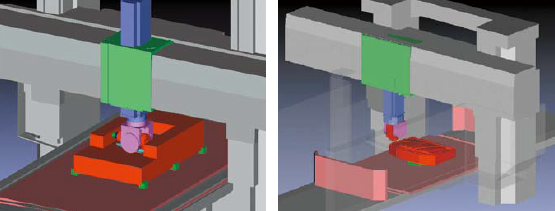

實際機床動作前，擁有工件、刀具、夾具、主軸、主軸箱等機床構件3D模型數據的NC裝置(OSP)進行實時模擬。不論是自動運行還是手動運行，都要事先檢查干涉與撞機，停止機床動作。

任何人都可以放心、專心加工，可以大幅度縮減準備、第一個成品的加工時間。

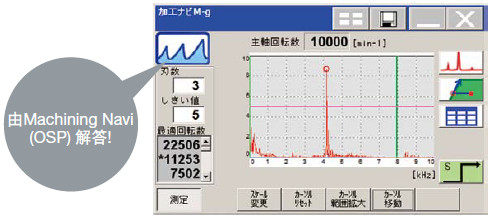

銑削用加工條件搜索功能

Machining Navi M-gⅡ(特殊規格)

最大限度地發揮機床與刀具的能力

通過安裝在機床里的麥克風檢測、分析加工振刀，提示有效的對策方法。

M-gII主要應對轉速快的振刀。

伺服控制優化功能SERVONAVI

通過優化伺服控制提高加工精度·加工面質量、長時間維持高精度·穩定加工

SERVonAVI AI （Automatic Identification）

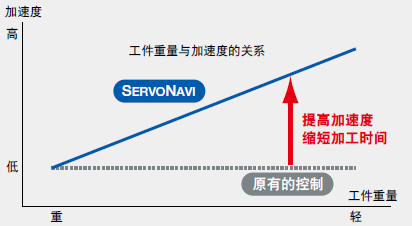

通過提高加速度縮短加工時間  工件重量自動設定

配置移動式工作臺加工中心時，與常規方式的工作臺相比，不受裝載工件、夾具重量的影響，進給加速度相同。

SERVONAVI工件重量自動設定通過測算工作臺上工件、夾具的重量，自動設定包括加速度的最佳伺服參數，在維持加工精度的前提下，縮短加工時間。

SERVonAVI SF （Surface Fine-tuning）

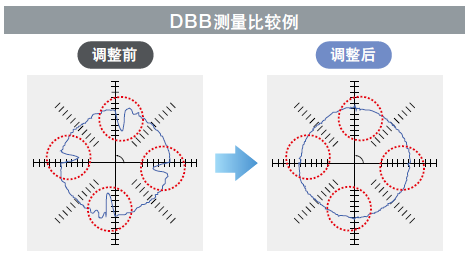

維持加工精度、加工面質量  反轉突起自動調整

工作機床在運行期間，其滑動負荷發生變化，與交付機床初期的最佳伺服控制參數產生偏差。其結果，動作的反轉部等在加工面上留下可見的折痕等，對加工精度·加工質量帶來影響。 SERVONAVI反轉突起自動調整與滑動阻力的變化對應，通過優化伺服參數，維持加工精度。

提高機床的使用壽命  制振自動調整

由于機床的長期使用導致機床的狀態發生變化時,可能會發出噪音、振動、折痕或鱗狀痕。SERVONAVI通過制振自動調整，即使機床的狀態發生變化，也可立即去除發出的噪音或振動。

實現高速、高精度加工的機電融合技術

迎合現場需求且可實現機電融合OSP的精髓就在于此。

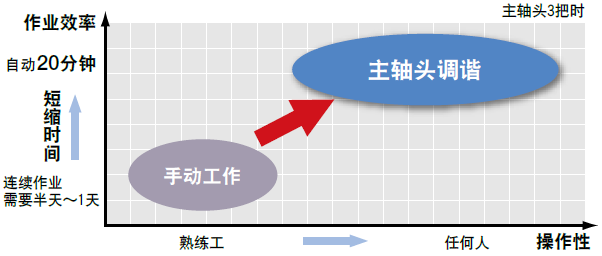

20分鐘※即可自動完成半天～1天的旋轉補償操作

借助主軸頭調整功能，任何人均可快速輕松地自主設置主軸頭旋轉補償值。即使主軸頭種類或旋轉方式有所差異，也可通過設置旋轉補償值，在刀尖位置下達程序指令，因此編制NC程序及機床操作較為便捷。

主軸頭調諧，原來調整3個主軸頭，熟練工通常需半天～1天，通過自動操作旋轉補償僅20分鐘※即可設置完成。另外，通過定期測量可維持高加工精度。

由主軸頭的自動設定中所需的時間也不同。

固定基準球于工作臺上方，只需將安裝了接觸式探頭的主軸頭定位于基準球頂點附近，即可完成測量準備工作。
