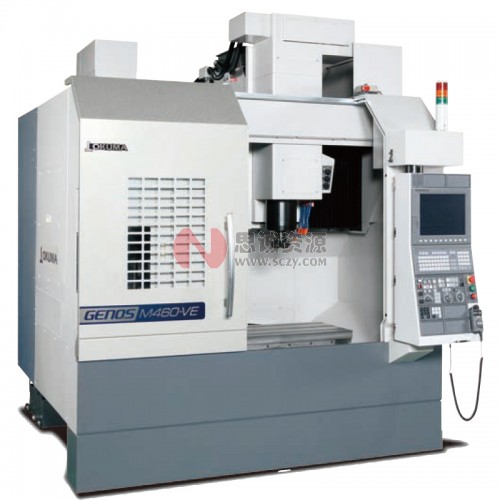

立式加工中心GENOS M460-VE/M560-V

實現超過預期生產性的高剛性結構

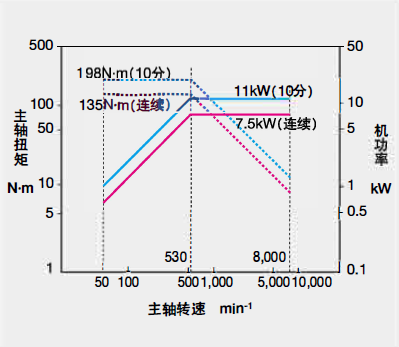

．標準主軸8,000min-1規格

主軸轉速：8,000min-1

電機功率：11/7.5kW(10分／連續）

主軸扭矩：198N·m

主軸錐孔：7/24錐度No.40

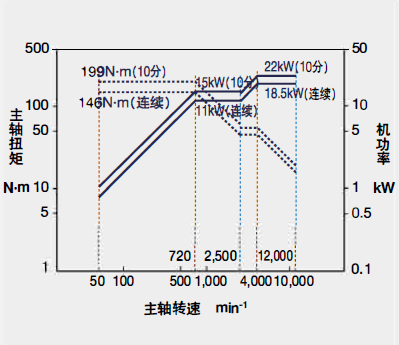

．寬調速主軸12,000min-1規格(OP)

主軸轉速12,000min-1

電機功率 22/18.5kW (10分／連續）

主軸扭矩：199N·m

主軸錐孔7/24錐度No.40

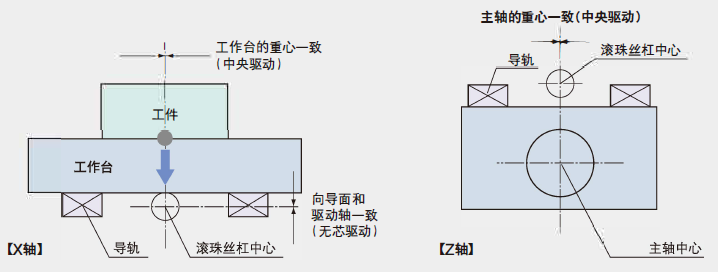

．無芯驅動·中央驅動

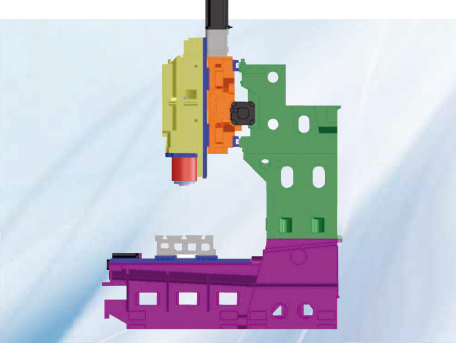

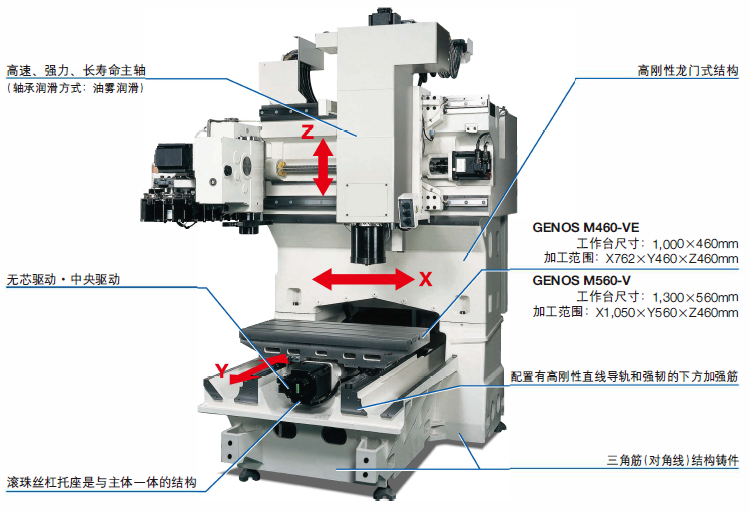

．高剛性龍門式結構

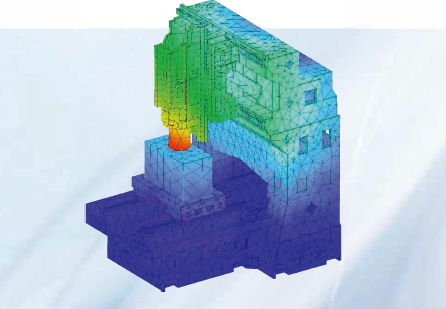

應用三維計算機輔助設計(3D-CAD)和FEM有限元解析所開發的高剛性機床結構。

從加工點到滑動面的外伸可以進行細小且高效的切削。

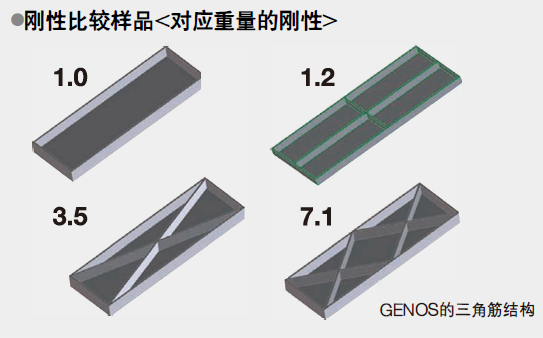

三角筋（對角線）結構鑄件

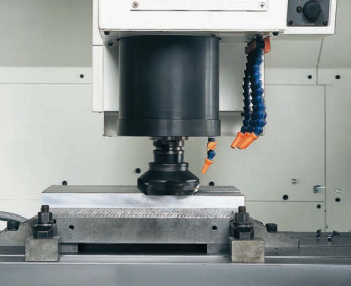

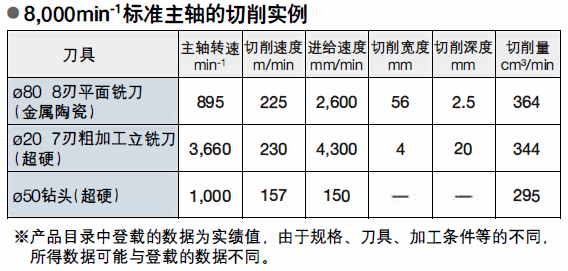

■加工能力(GENOS M460-VE/M560-V)

保證高質量的高速、 高精度加工

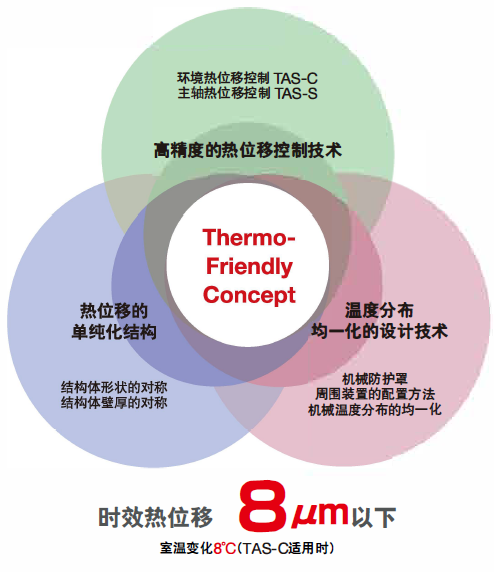

接受溫度變化的新構思

通過獨創的結構設計和熱位移補償系統，實現驚人的加工精度的'Thermo- Friendly Concept', 即使在車間溫度變化的長時間生產運行期間，要求的零件尺寸仍保持穩定。

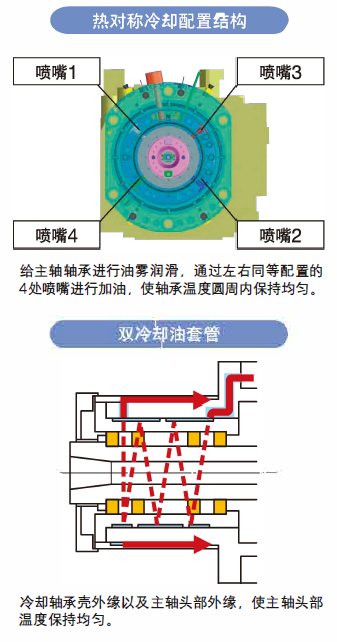

．主軸軸承部位的散熱處理

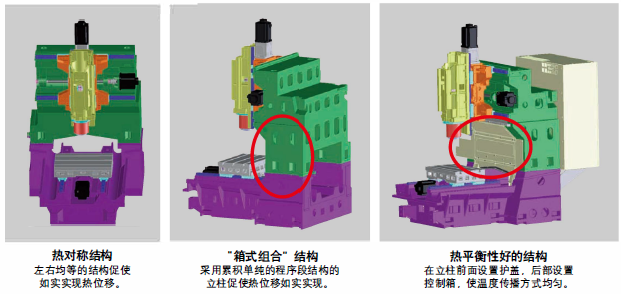

．熱穩定性優異的結構

環境熱位移控制(TAS-C)

在車間環境溫度變化的情況下， 自動地使機床保持于最佳的、穩定的狀態可達到最理想的加工精度。

主軸熱位移控制(TAS-S)

即使在高轉速下， 也可對主軸實現高精度熱位移補償。

對切削液、切屑的隔熱處理

在熱量傳給機械之前將帶有因加工產生的熱量的切屑迅速排出。

非切削時間縮短35% （與大偎公司原有機型相比較．）

■快速進給速度           X, Y:42m/min, Z:32m/min

■ATC時間（T-T)        1.2sec

■主軸加、減速時間    1.2sec  (8,000min-1主軸0-8,000min-1)

■ Hi-G控制（標準）

在定位過程中， 本功能根據BL電機的轉速—扭矩特性來控制加／減速度。

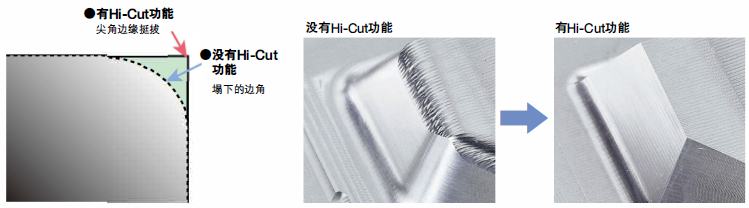

Hi-Cut功能（標準）

在零件加工時， 對拐角、圓弧等加工形狀進行相應的進給速度控制， 以求保證加工形狀的高精度并可縮短加工時間。

客戶拭目以待的便捷的機械操作

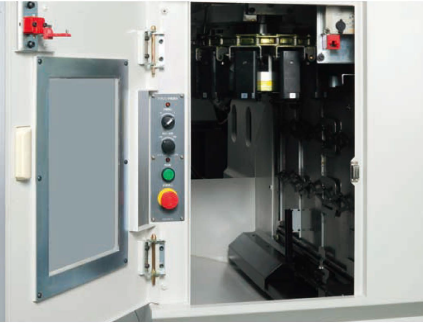

．可在機床的正面進行刀庫刀具的裝／卸。

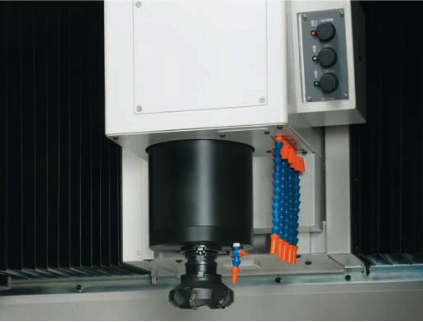

．主軸頭上裝有手動刀具裝／卸按鈕。

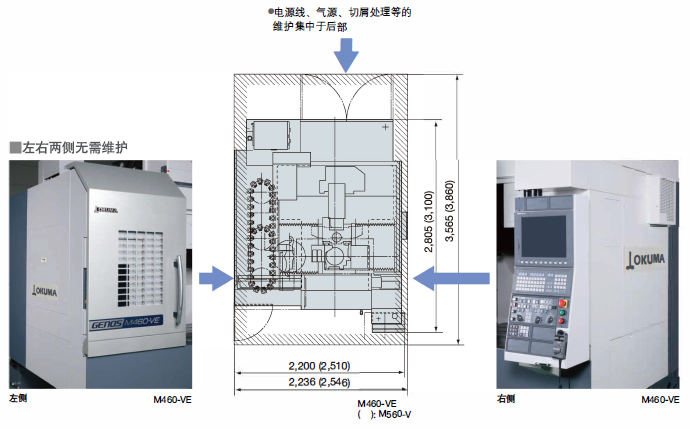

實際需要面積8.0㎡（9.8㎡）

容易轉換工件、工序的工作臺高度和易近身性

切屑處理

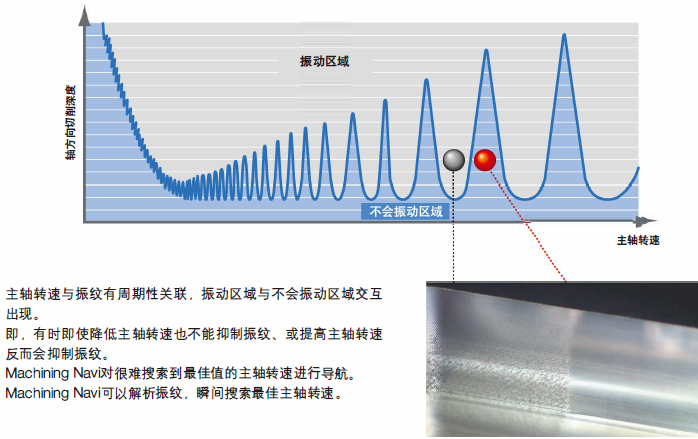

Machining Navi M-g（選件）

>>＞挑戰高效益的加工條件！

Machining Navi可以瞬間搜索最佳加工條件，實現高效率加工。

>>>可根據分析結果變更加工條件。

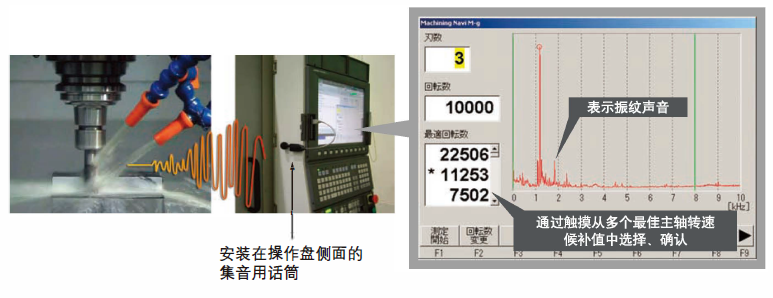

Machining Navi根據話筒收集的振紋聲音將多個最佳主軸轉速候補值顯示在畫面上。

然后通過摸變更到所顯示的最佳主軸轉速， 便可快捷地確認其效果。

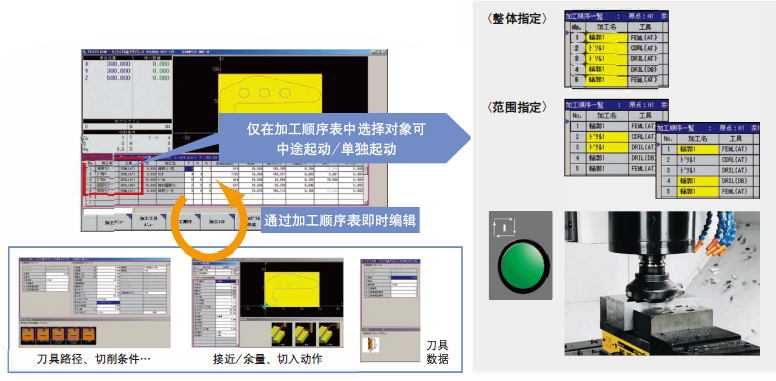

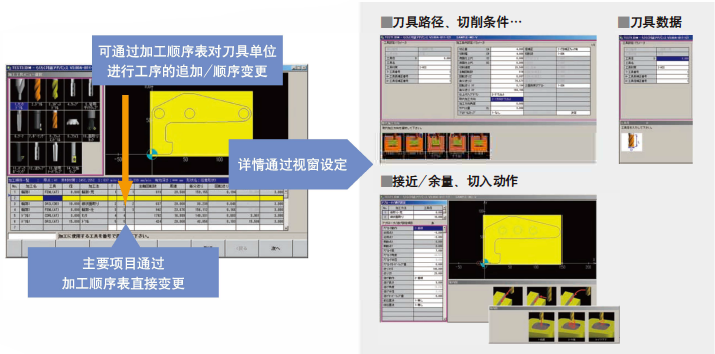

對話型操作功能

》>>簡單編程

可在加工順序表中進行加工工序的新追加、修改。

按刀具單位任意設定每1個工序， 可通過高度自由的編輯功能應用該技巧。

新追加時自動設定推薦值。

通過簡單操作的第一個工件加工功能

通過加工順序表可直接運轉。

一旦發現問題可馬上修正、立即確認， 提高了第一個工件加工的速度。

機械規格

標準規格*標準附件

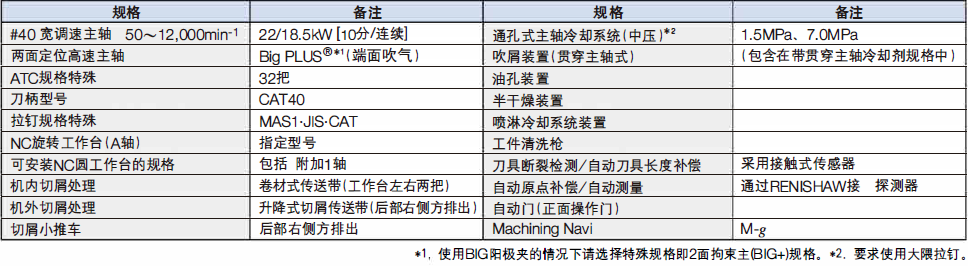

特殊規格

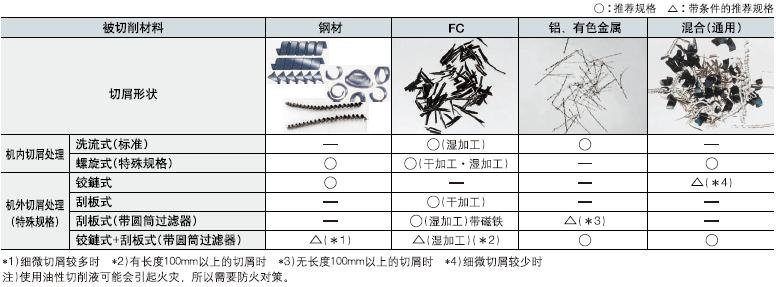

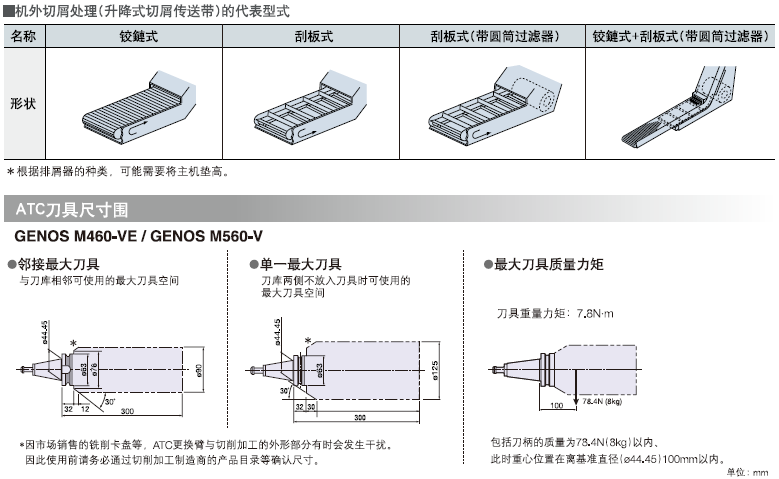

推薦的排屑器
