高速臥式加工中心MB-4000H/5000H/8000H/10000H

MB-10000H

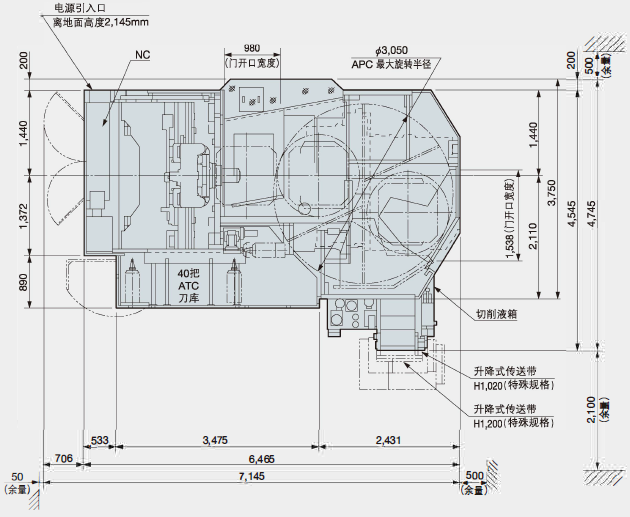

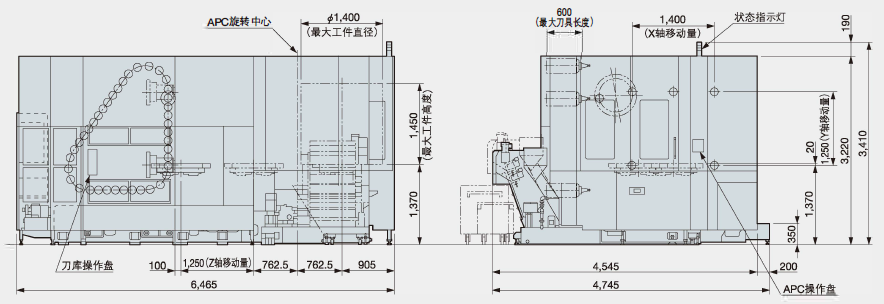

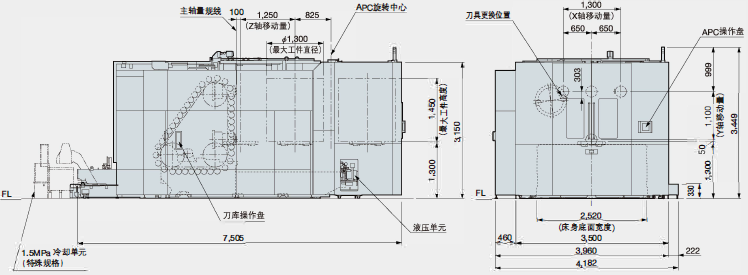

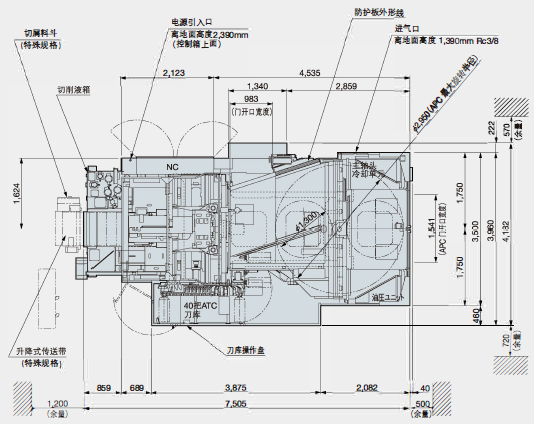

規格圖·安裝圖

MB-8000H

規格圖·安裝圖

高精度、高生產性

以輕快、 舒適的操作為理念，

推出了適合從量產零件加工到高附加值大型工件加工的系列

．高生產性   縮短非切削時間

．高精度  通過Thermo-Friendly Concept實現出眾的精度穩定性

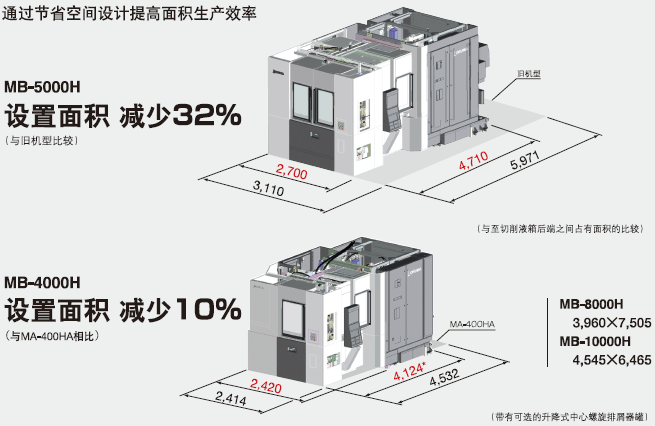

．節省空間

．擴展性  靈活的規格擴展性 (ATC, APC的模塊化）

．操作性  令人舒適的操作

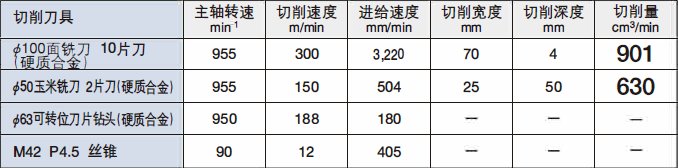

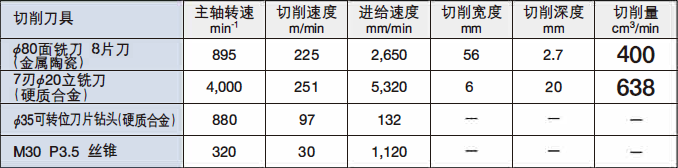

高生產性

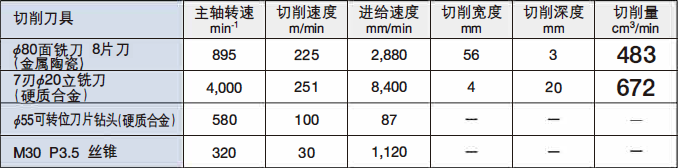

加工能力

1,081 cm3/min  (MB-BOOOH實例）

φ200面銑刀被切削材料S45C

大功率主軸6,000min-1(VAC45/37kW [20分／連續］）（特殊規格）

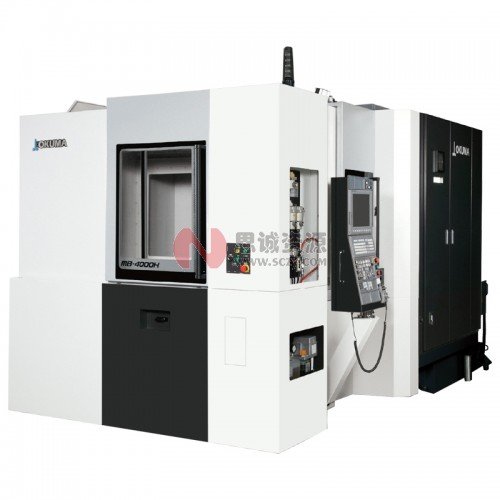

MB-4000H

標準主軸l5,000min-1

VAC26/l 8.5kW(l 0分／連續）

被切削材料S45C

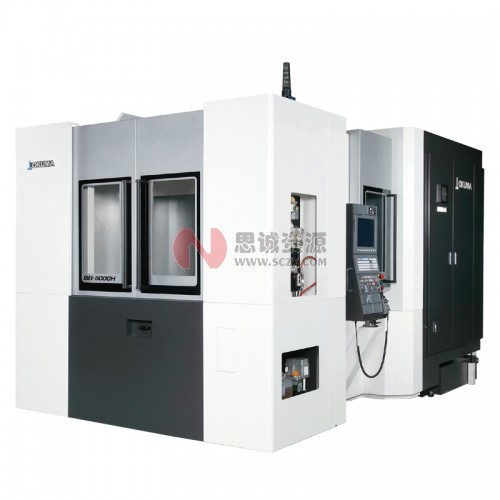

MB-5000H

標準主軸 l 5.000min-1

VAC26/ l 8.5kW (l 0分／連續）

被切削材料 S45C

MB-8000H

標準主軸 6,000min-1

VAC30/22kW (l 0分／連續）

被切削材料 S45C

MB-8000H

大功率主軸 6.000min-1

VAC45/37kW (20分／連續）

被切削材料 S45C

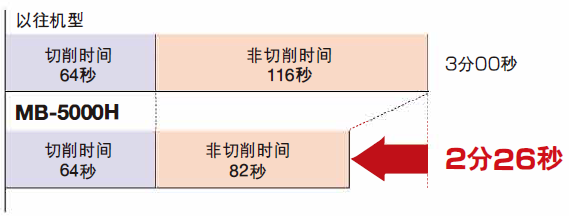

加工時間比較

非切削時間縮短30%  (MB-5000H實例）

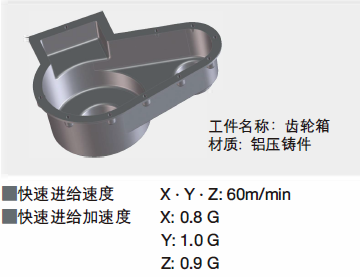

．鋁制部件加工示例

高速、 高功率加工

標準主軸能夠用千諸多領域，而高速．廣域主軸可對鋁材和模具進行高精度加工，大功率主軸則適用于難加工的材料和加工余量大的重切削。

MB-4000H

MB-5000H

MB-8000H

MB-10000H

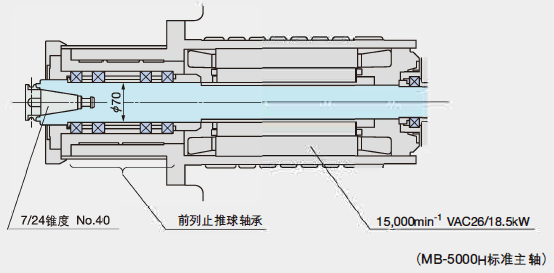

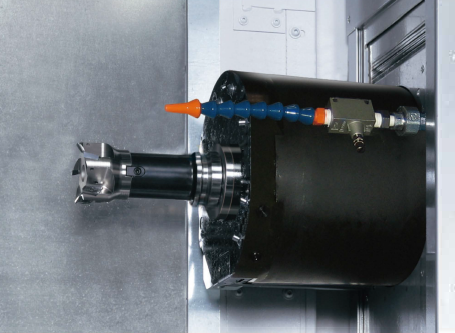

．內置式電機主軸

■高速彈筒式主軸

■長壽命油霧潤滑

．主軸熱位移控制 TAS-S

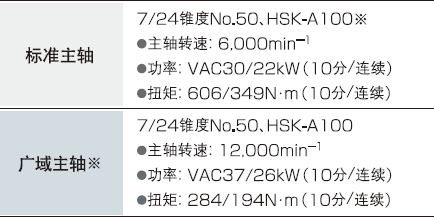

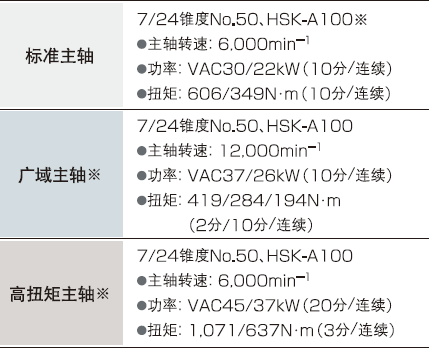

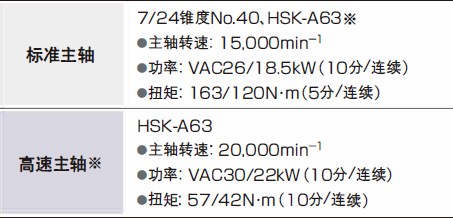

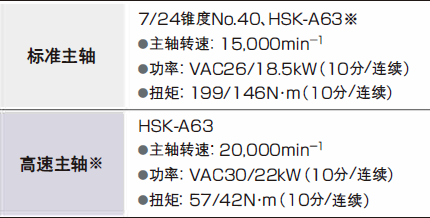

■標準規格

■特別規格

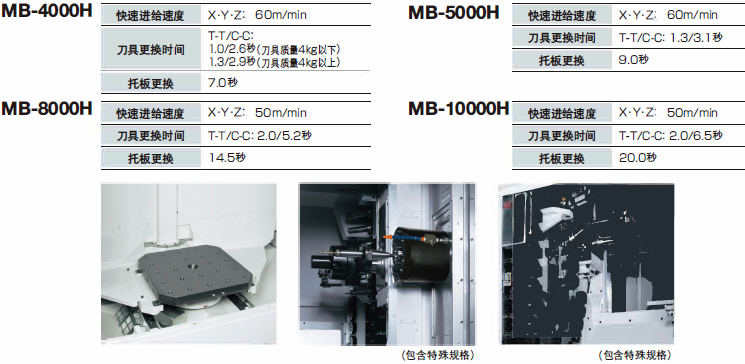

縮短非切削時間

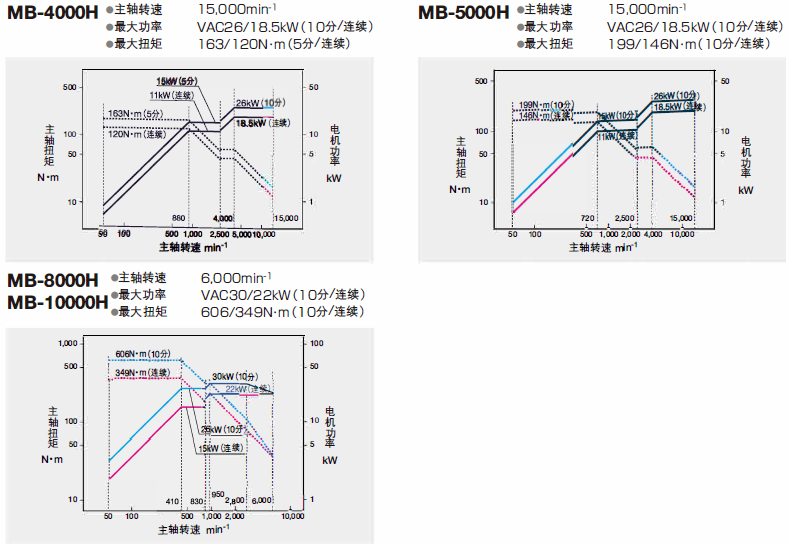

主軸扭矩、 功率圖（標準規格）

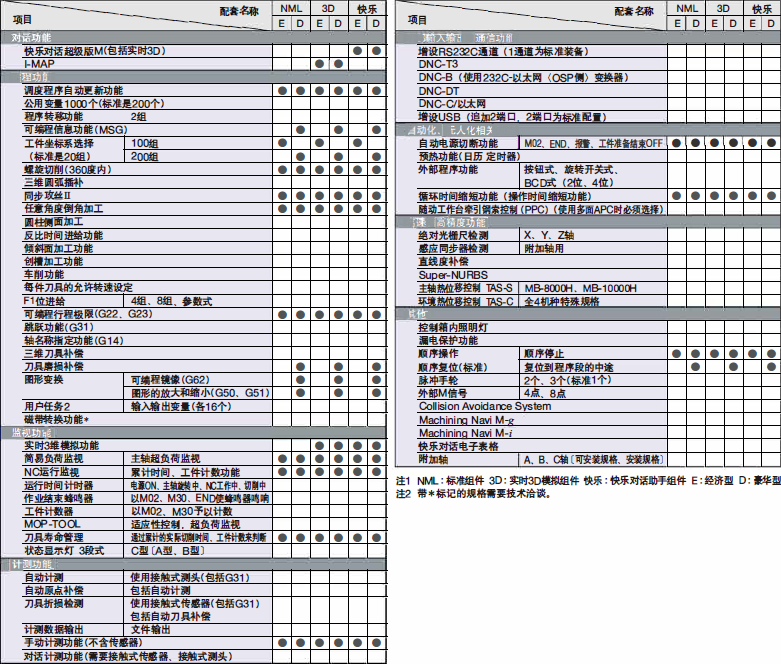

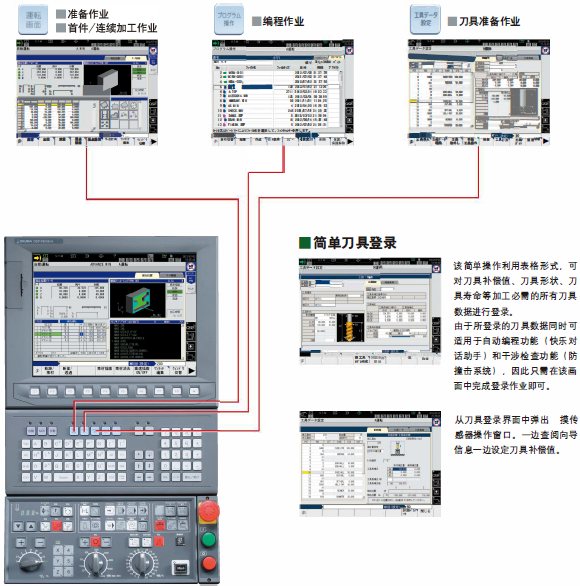

大喂的CNC裝置 0SP-P300M

操控工作機械的愉悅

正是機床廠家制作的CNC實現了 “簡單操作＇ 。 徹底研究工作機械操作人員的作業方式 ， 以便遵循操作人員的思路形成流暢的操作步驟 ，據此無論是熟練工還是初學者都可穩步操作工作機械。想看的、 要做的均可在1個作業畫面中完成的 “1個畫面操作“首先按下3個鍵中的任意一個，選擇作業畫面。 接下來便可利用畫面點觸或功能鍵選擇想看的、 要做的內容 ， 并實施作業。

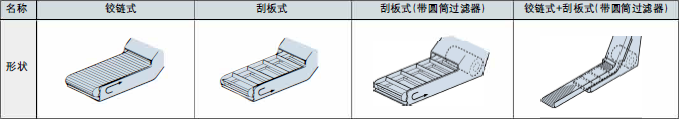

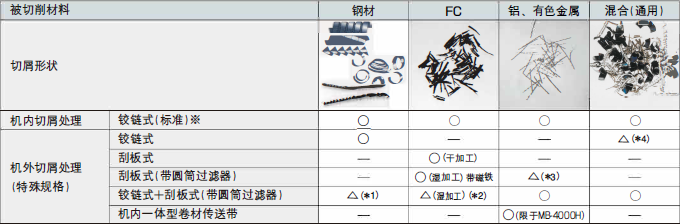

．排屑器排薦規格 (MB-10000H要特別對應。詳情請咨詢OKUMA營業擔當。）

．機外切屑處理（升降式傳送帶）的代表型式

高精度加工

一體型滾珠絲杠托架(MB-1000OH除外）

Y軸電機座冷卻

．滾珠絲杠冷卻(MB-4DOOH、MB-5DOOH是特殊規格）

．高精度分度工作臺

托板落座面采用錐形導向方式實現高精度NC0.001度分度式：

MB-4000H采用（標準）

MB-5000H8000H10000H（特殊規格）

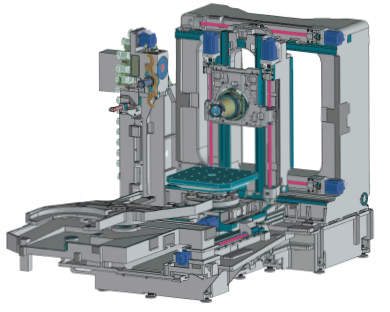

MB-5000H采用高剛性3點支撐床身實現高精度穩定性

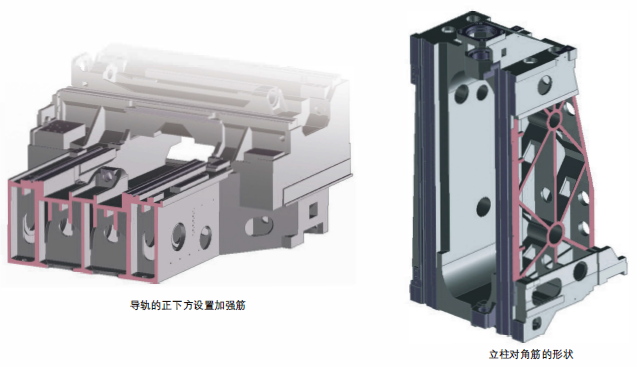

．支撐較重高速位移的床身

MB-lOOOOH

所有移動軸均采用高精度雙滾珠絲杠

．機床規格

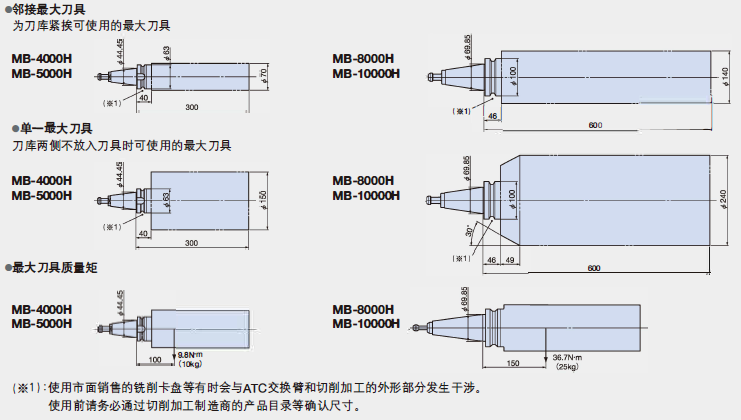

刀具尺寸圖

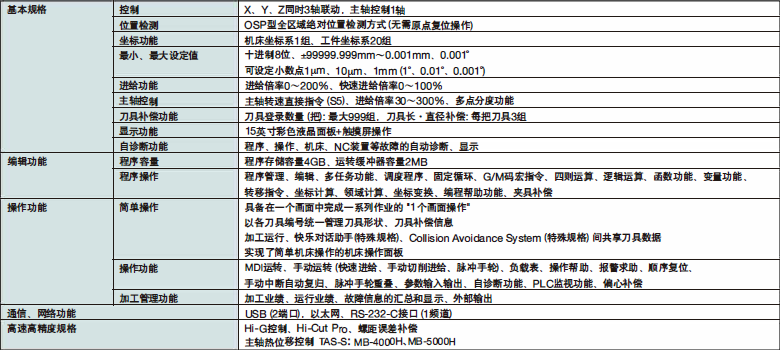

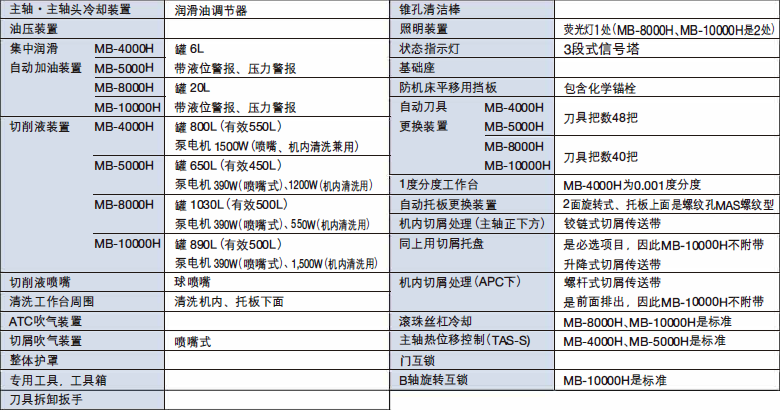

．標準規格

操作性

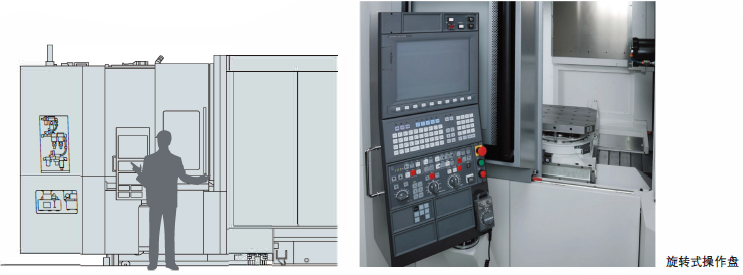

獨立左側操作盤(MB-1000OH除外）

易于一邊觀察一邊作業（可以旋轉）

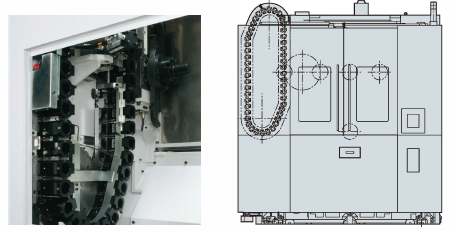

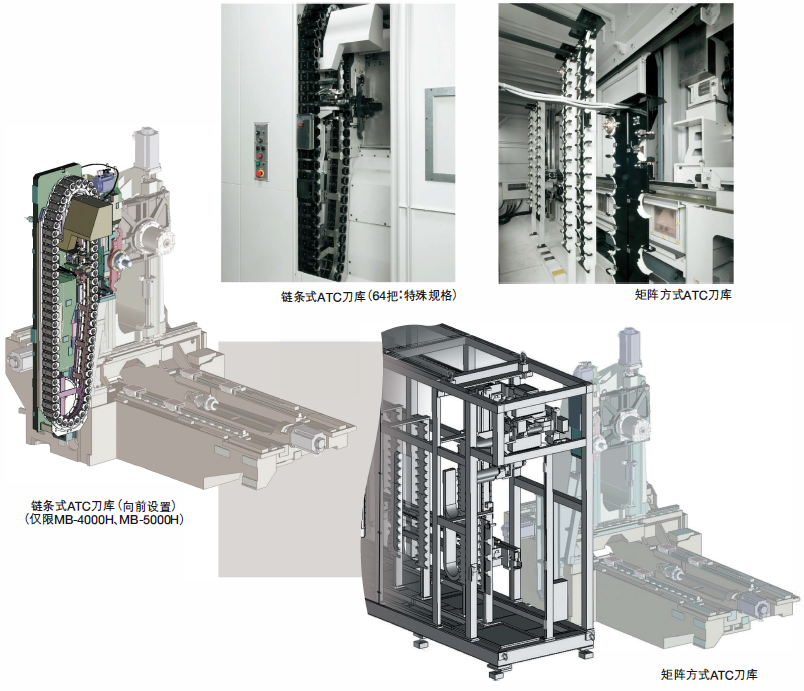

．向前配置ATC刀庫（限于MB-4000H、MB-5000H)

．易千更換刀具 48把 64把

．刀庫門可打開至地面

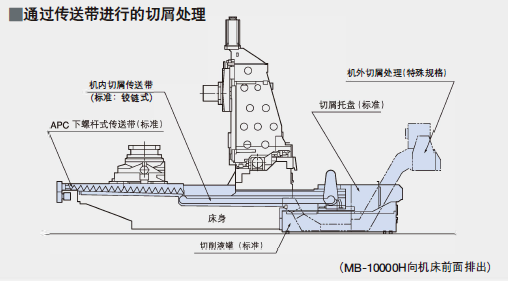

．切屑處理

．通過中心槽從主軸正下方

直接排出切屑

．護罩使得切屑不堆積保持加工室內清潔

．清洗機內、 清洗托板下面

擴展性

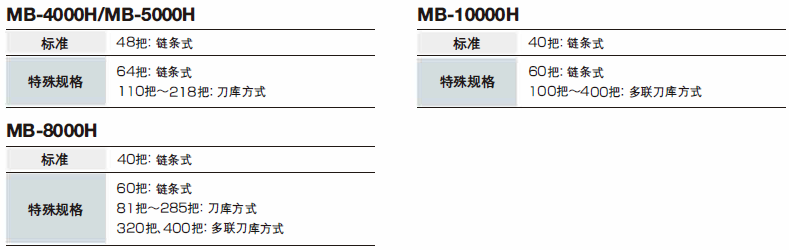

．節省空間并容納多把刀具

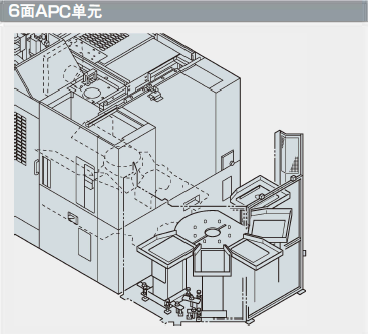

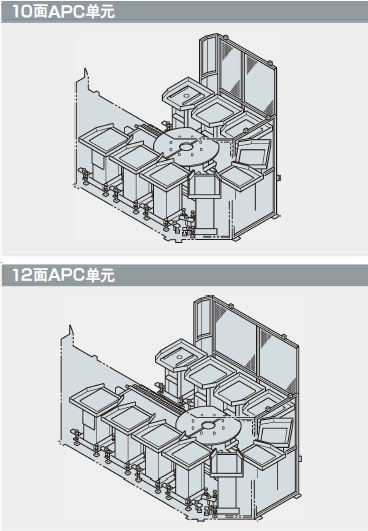

柔性APC單元

■將多面APC單元連接到標準2面旋轉APC

■APC更換時間與標準相同

■結合工廠布局、生產形態，靈活對應(MB-lOOOOH除外）

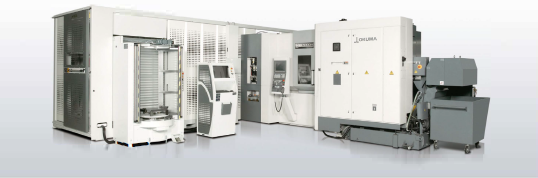

對應FMS

．易于實現24小時運轉的

小型FMS

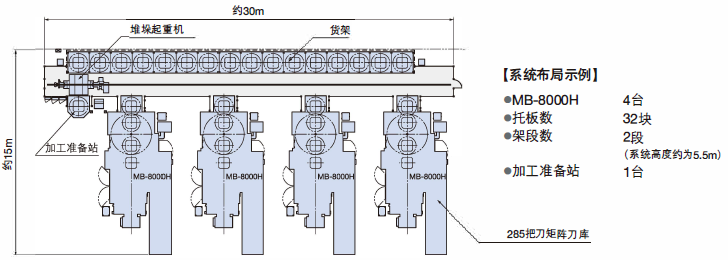

．使用多功能且高擴展性的堆堍起重機的FMS
