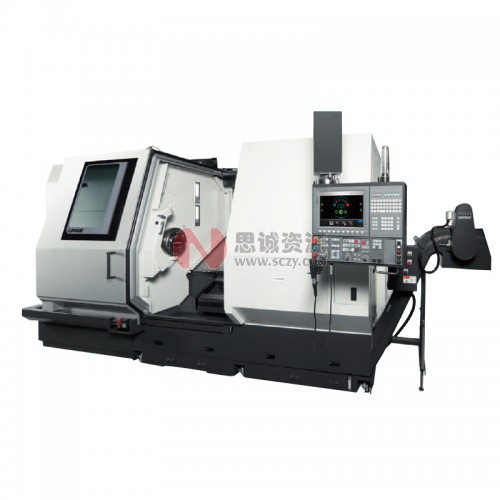

單刀架數控車床LB35Ⅲ/LB45Ⅲ

依靠車削、銑削重切削，進一步提高生產效率！符合時代發展需要的大型單刀架CNC車床

追求速度、精度、動力的中、大型零部件加工單刀架CNC車床。

ＬＢ35Ⅲ/45Ⅲ系列作為實現了LB系列全部功能優化的大型機型，繼承并進一步發展、擴充了這些功能。

具備充足功率和高鋼性的主軸&電機

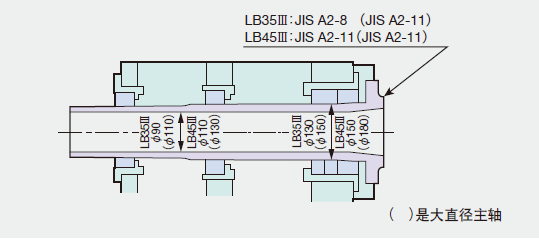

支撐高速重切削的高剛性主軸

●3點支撐式軸承實現穩定的強力切削（雙列圓柱滾子軸承＋高速組合推力球軸承）

●抑制熱位移的軸承座冷卻

●防止切削液浸入主軸軸承的獨家構造（迷宮式密封結構）

■寬范圍大功率切削

依靠齒輪變速方式，可實現從低速到高速區的寬范圍切削。

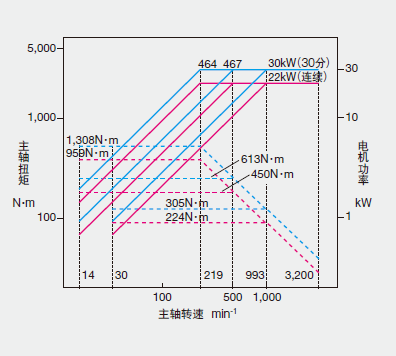

■車削主軸　LB35Ⅲ

自動4級(齒輪2級×電機繞組切換2級)

主軸轉速 3,200min-1

最大輸出 30/22kW（30分/連續）

最大扭矩 1,308/959N?m（30分/連續）

■車削主軸　LB45Ⅲ

自動4級(齒輪4級)

主軸轉速 2,800min-1

最大輸出 37/30kW（30分/連續）

最大扭矩 4,136/3,352N?m（30分/連續）

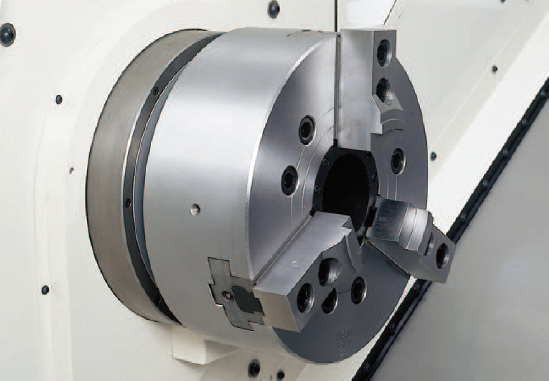

高速、高精度C軸主軸臺

●依靠VAC電機的C軸直接控制，

實現與X、Z軸的創成加工

●高速快速進給定位 MAX100min-1

●C軸靜態精度

分度精度

LB35Ⅲ（M）：±0.01° LB45Ⅲ（M）：±0.015°

重復定位精度

LB35Ⅲ（M）：±0.003° LB45Ⅲ（M）：±0.007°

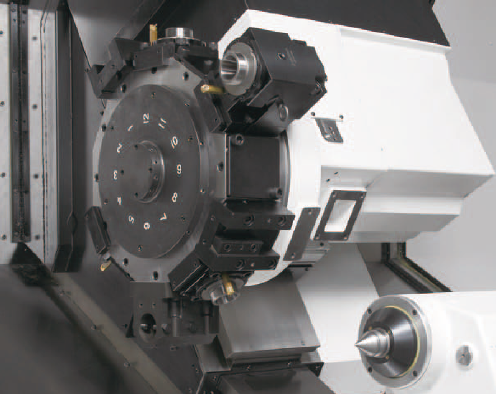

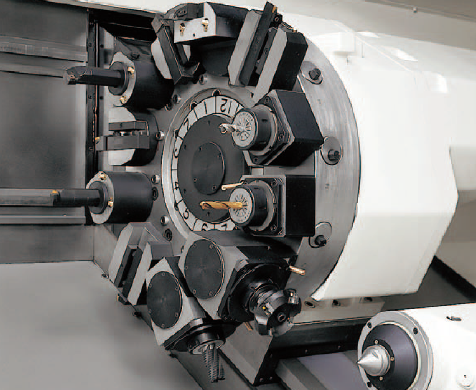

創造出高加工效率的V12復合刀架

可在所有工位安裝L（車削）、M（銑削）刀具

■LB35Ⅲ（M）、LB45Ⅲ（M）VDI規格

●采用快速換刀系統（VDI）

■LB45Ⅲ（MY）徑向切削規格

●用高輸出、高轉矩電機實現強有力的銑削

■高速、高輸出旋轉刀具主軸

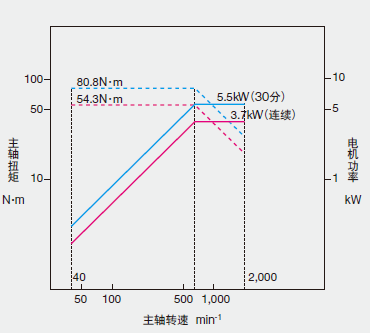

■旋轉刀具主軸　LB35Ⅲ（M）

主軸轉速 2,000min-1

最大輸出 5.5/3.7kW（30分/連續）

最大扭矩 80.8/54.3N?m（30分/連續）

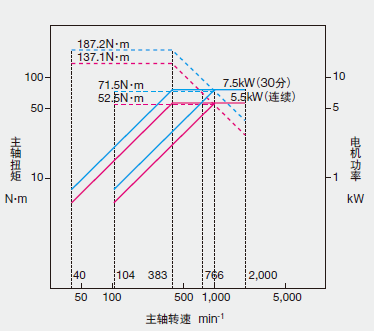

■旋轉刀具主軸　LB45Ⅲ（M）

主軸轉速 2,000min-1

最大輸出 7.5/5.5kW（30分/連續）

最大扭矩 187.2/71.5N?m（30分/連續）

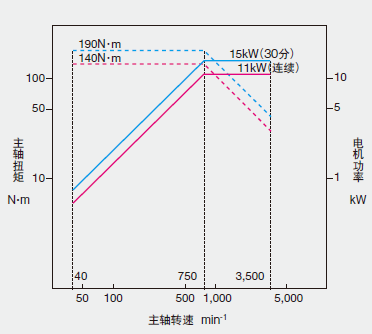

■旋轉刀具主軸　LB45Ⅲ（MY）

主軸轉速 3,500min-1

最大輸出 15/11kW（30分/連續）

最大扭矩 190/140N?m（30分/連續）

■通過機床動作的高速化縮短非切削時間

●0.3秒/1分度的高速刀盤旋轉（LB35Ⅲ）

不受不平衡裝刀影響的旋轉速度

※LB45Ⅲ是0.7秒/分度

●X軸：15m/min，Z軸：以20m/min的高速進給進一步縮短非切削時間采用無反向間隙的X軸直接驅動機構

■強力重切削也能輕松應對的強力卡緊

●采用了大徑連接器（LB35Ⅲ:φ354、LB45Ⅲ：φ460）強力油壓卡緊系統的刀架

●采用減少刀具干涉的大徑刀架（對邊LB35Ⅲ:570mm、LB45Ⅲ：700mm）

●使用了伺服電機的NC刀架

尺寸的高穩定性實現切實的加工

連續加工尺寸變化 φ17μm（LB35Ⅲ實測值）

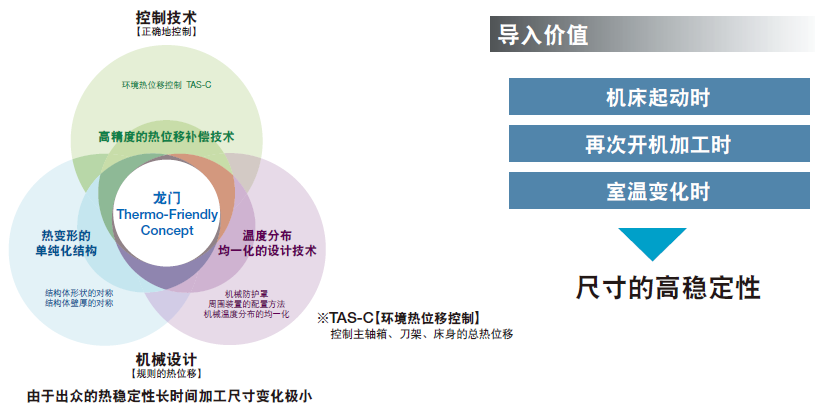

大隈的"Thermo-Friendly Concept"不僅實現了在室溫變化時保持尺寸的高穩定性，而且也實現了在機械起動時或再次開始加工時的尺寸的高穩定性。縮短為使熱位移穩定下來的暖機運轉時間，以減輕再次開始加工時的尺寸修正負擔。

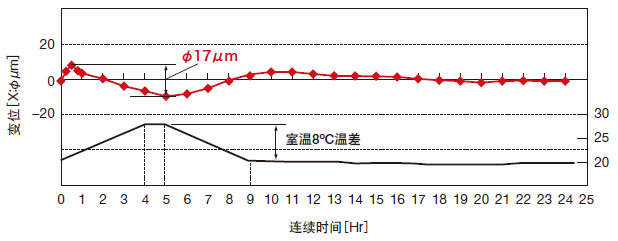

■連續加工尺寸變化 φ17μm（LB35Ⅲ實測值）

●室溫變化：經過4小時從20℃升高8℃，1小時后，經4小時降低8℃

●主軸轉速：2,340min-1

●刀具伸出量：40mm

●切削液：開

●冷態起動

※本手冊中以上提到的“實測值”代表個別示例，由于測量時規格、刀具、切削條件和環境條件的不同，可能其結果也不同。

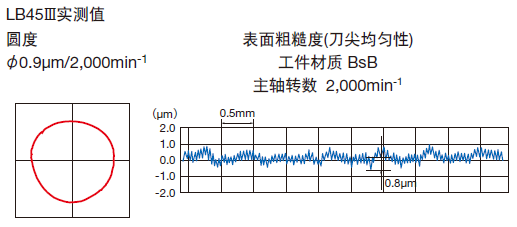

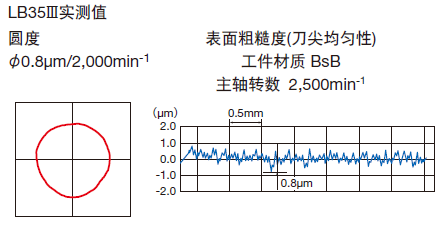

加工精度

豐富的產品陣容與優異的操作性

以Y軸功能集約工序

復雜形狀的工件也可一次裝卡加工（LB45Ⅲ MY規格）

●采用雙導軌系統，使高精度廣范圍的Y軸適應多樣的銑削加工

●實現一次裝卡加工的集約工序

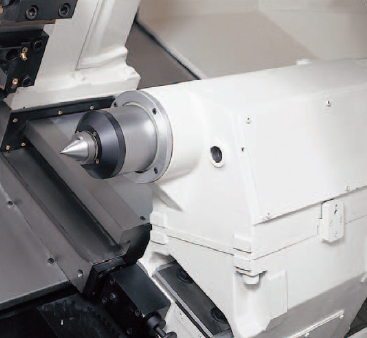

適宜于軸加工的內置型尾架

●標準配置采用高剛性的內置式。套管軸直徑 LB35Ⅲ:φ120mm、LB45Ⅲ:φ130mm尾架內置 MT.No5

優異的切屑處理

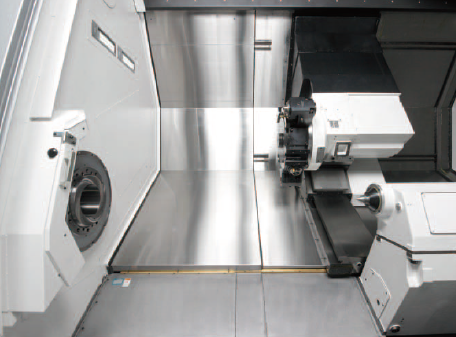

●順暢的切屑處理

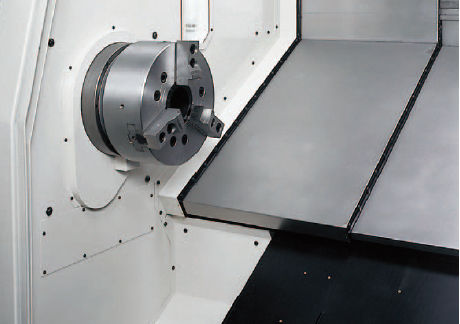

?卡盤下方大口徑排出口

?方便切屑流動的滑鞍防護罩

●包含尾架導軌在內的密封防護罩結構

●擁有舒適的外觀及杜絕漏水的防護罩系統，改善了工廠環境

幫操作者減負的輕維護機床

●采用免更換碳刷的VAC電機（主軸），即無刷伺服電機（伺服軸）

●在伺服軸上采用了NC扭矩限制器，以防止機床受損，以及輕松實現修復

●卡盤壓力調整、尾架壓力調整、導軌面潤滑油加油等日常維護工作，全部實現正面操作

實現順暢的加工準備

對話方式操作功能 快樂對話超級版L（特殊規格）

■程序編制功能

只需以對話形式輸入加工信息，即可自動決定加工工序、并編制NC程序。

■建議運轉功能

可以從對話程序畫面直接加工。發現問題后可以立刻修改、并確認，大大提高了第一個工件的加工速度。

簡單操作

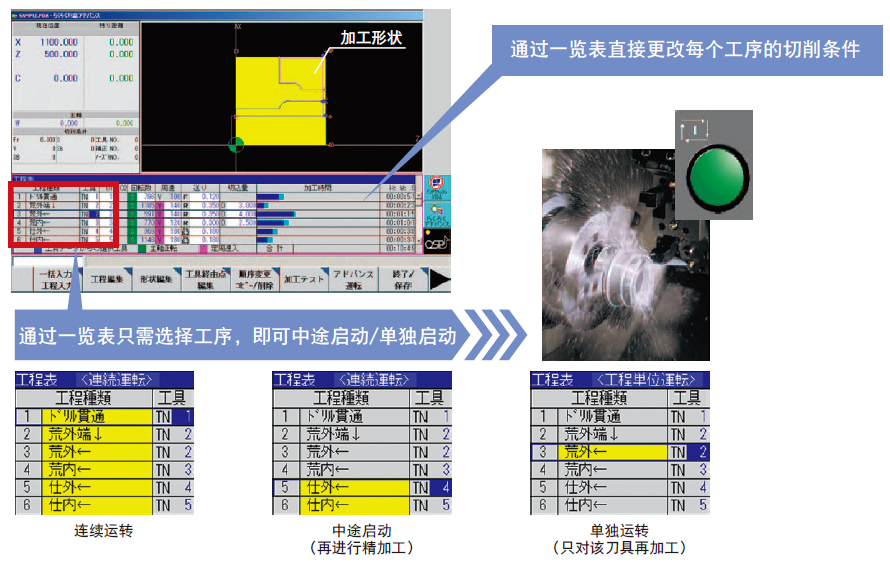

■分4部分顯示運行畫面

同步顯示確認準備作業、試加工動作所必需的當前位置、NC程序、圖像模擬等信息。

■登錄刀具

登錄所有刀具的數據。由于所登錄的刀具數據同時可適用于自動編程功能（快樂對話助手）和防撞機功能（Collision Avoidance System），所以登錄作業在此畫面中即可完成。實際將刀具安裝至刀架時，在刀架各工位分配已注冊的刀具數據。

■加工軟爪

只需觀看向導圖的同時，設定卡爪的形狀、所使用的刀具及切削條件，便可完成軟爪的加工。 不需要編輯軟爪加工的NC程序。

■設定原點

只需簡單地通過功能鍵指定工件的右端或左端為原點即可。根據卡爪與工件的長度自動計算原點補償值。

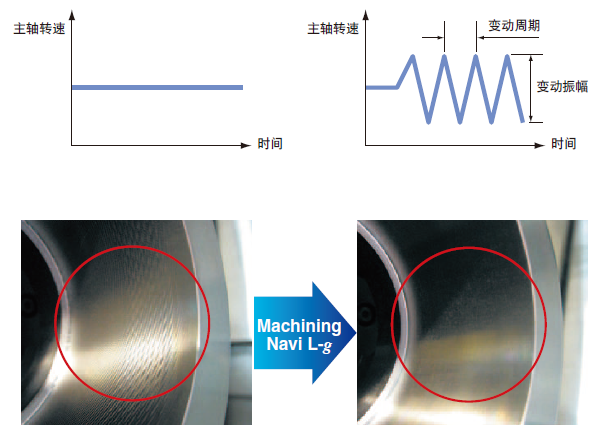

優化主軸的轉速的振幅和周期變化，便能夠抑制車削時的加工振刀。通過優化加工條件，可延長刀具使用壽命，縮短加工時間，對于深孔鏜桿、切削螺紋、開槽加工非常有效。

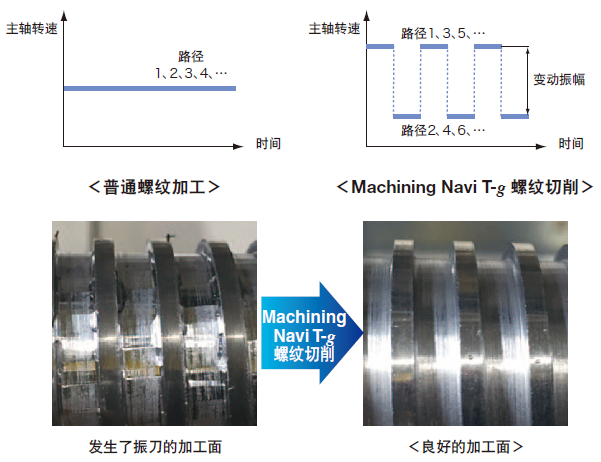

在螺紋加工中發生振刀時，通常的解決方法是犧牲生產效率降低加工條件，或者提高成本使用不易發生振刀的特殊刀具?！癕achining Navi T-g螺紋切削”為了抑制振刀導致的周期性振動，每加工1周會提高或降低主軸轉速，以達到優化控制。通過使用Machining Navi可盡量控制成本的增加并防止生產效率的降低。

■機床規格
