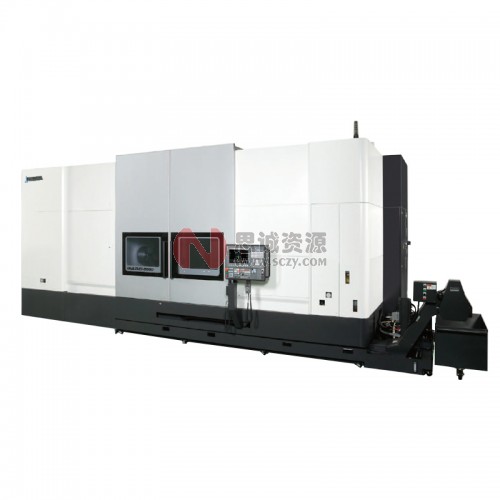

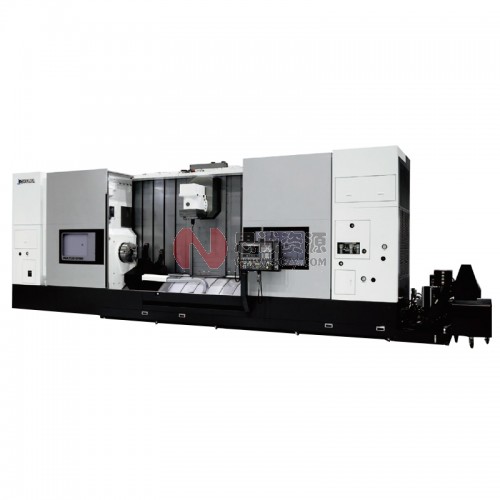

智能化復合加工中心MULTUS B550/MULTUS B750

復合化、智能化可預見加工過程的展開

新一代機床CNC系統與出色的機械結構實現超越期待的工序集約

■依靠豐富的應用程序，可實現大徑長尺寸工件在一臺機床上的所有加工

■實現超出大型車床、加工中心的高生產力

■唯有機床制造商生產出的數控裝置，才能實現的不凡的易操作性

大直徑、長尺寸工件的全部工序集約

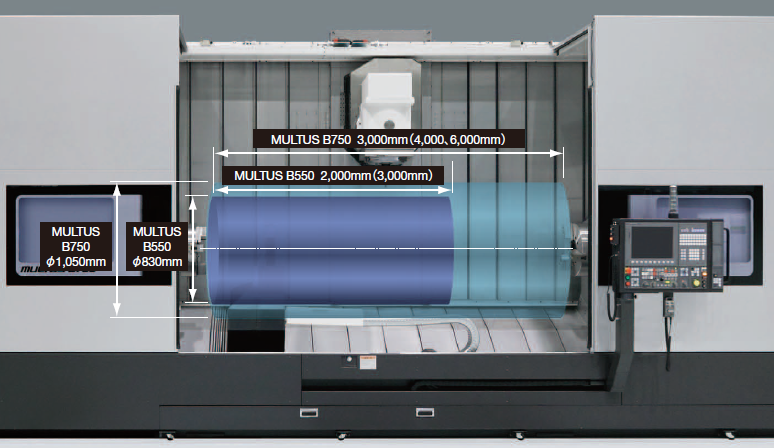

通過正交3軸的機床結構，可加工最大直徑為φ1,050mm、最大長度為6,000mm的工件，保證了其較大的加工范圍。（MULTUS B750）

此外通過采用斜筋構造的立柱和高精度、高剛性的主軸，為大型零件加工提供了其必不可少的機械剛度，實現了與大型NC車床同等的切削能力和與臥式加工中心同等的銑削能力。

世界主流的加工范圍

超長Y軸行程決定了超大的加工范圍，加之強大的支撐能力，可輕松實現大型零部件的加工。

最大支撐重量

實現專業的銑削加工

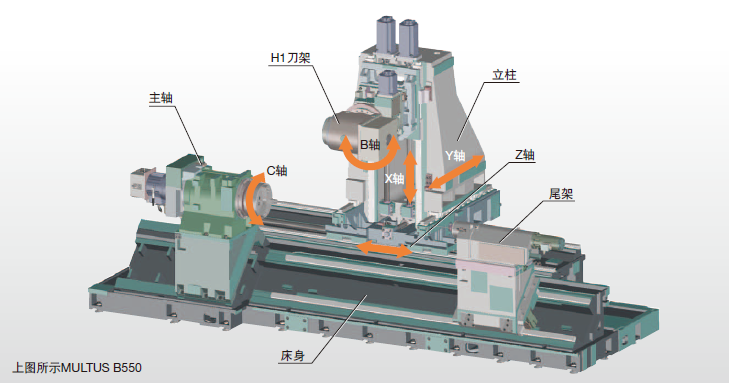

采用3軸正交結構完成高垂直度銑削加工及精密孔距加工等，實現了超越復合加工機領域的專業的銑削加工。

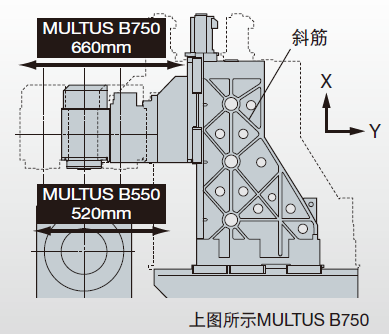

不會出現因Y軸位置造成X方向的剛性變化

Y軸采用立柱進給方式移動，而滑枕的伸出量不會因Y軸位置發生變化，X方向始終保持穩定的高剛性。

從內孔、外圓、齒輪加工到高速輪廓形狀加工，完成超長零件的工序整合全加工

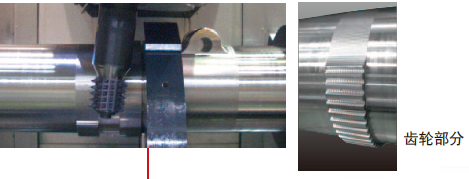

使用滾刀滾切齒輪部分

把滾刀安裝在旋轉刀具主軸上，使C軸按固定比率同步旋轉（滾刀加工功能：特殊規格）加工齒輪部分。

使用齒輪加工包（特殊規格）時，只需輸入刀具或齒輪的規格及加工條件即可輕松編程。

高速輪廓形狀加工Super-NURBS（特殊規格）會根據機床特性，對刀具移動的位置、速度、加速度以及加速度的變化進行精密控制，發揮機床性能，實現曲面的高速加工。

實現內孔超深孔加工

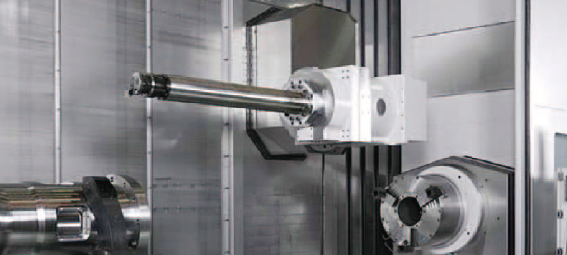

左右兩主軸均支持超長鏜桿（特殊規格）加工。干涉少，1m深孔加工亦可實現。

全面活用超長鏜桿和對向主軸，實現鏜孔加工的工序集約

依靠中心架實現高精度加工

通過使用中心架，可有效抑制工件因自身重量產生的彎曲，及切削力造成的工件變形，實現高精度加工。

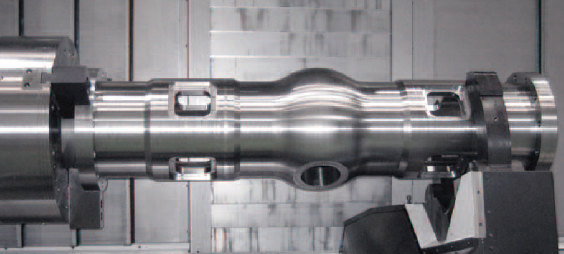

●品名：閥體（液壓零件）

●加工時間：1小時40分

●加工部位：內孔圓頂部分、內孔精加工、

●材質：S45C

●尺寸：?270×1,000mm

圓頂部分銑削、窗口部分銑削

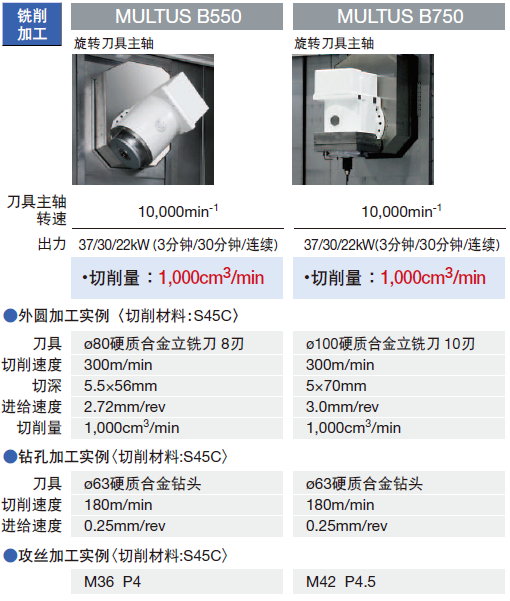

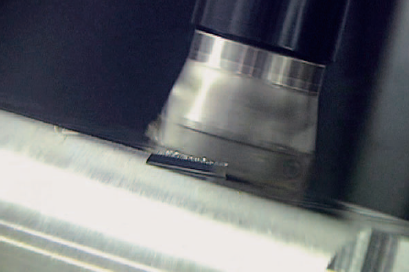

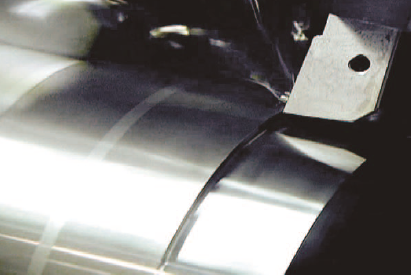

通過強力加工縮短加工時間

具備大功率、大扭矩的車削主軸、旋轉刀具主軸，實現與大型車床、加工中心相當?shù)膹?qiáng)力加工。加工余量大的大型工件也可輕松完成加工。此外，擁有主軸大徑規格、旋轉刀具高速規格等豐富的規格種類，支持各式各樣的加工類型。

車削主軸

融合了滾子軸承和推力球軸承的高剛性結構主軸。從重切削到要求高表面光潔度的加工，該機床可對應所有加工種類。

旋轉刀具主軸

配備內置式電機的旋轉刀具主軸不但實現高扭矩輸出（MULTUS B550:321N·m、MULTUS B750:505N·m）同時實現強力加工。滾子軸承和推力球軸承的結構組成，確保了實施車削、銑削的高剛性。

面對難切削材料加工，亦能發揮其威力的高剛性結構

長期保持高精度

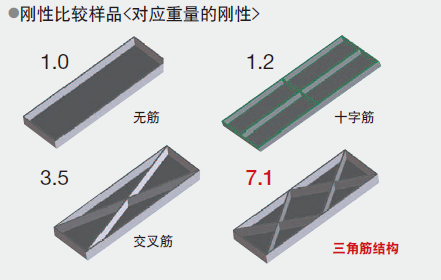

床身、立柱采用三角筋結構。其剛性是無加強筋結構的7倍。因其擅長對抗彎曲、變形等，能夠承受重切削帶來的超大負荷，因此可長期保持高精度。

■三角筋（對角線）結構鑄件

無定位誤差的高隨動性

X、Y、Z軸采用大型滾柱式導軌。剛性高、耐磨性好、振動衰減性強，實現平穩運行和正確定位。X軸為雙滾珠絲杠，消除因移動方向造成的定位誤差，實現高隨動性。尤其，MULTUS B750的Z軸使用了3條導軌，可長期保持長行程的直線度。

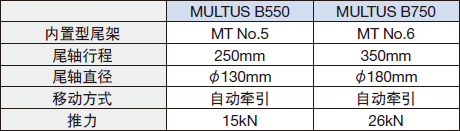

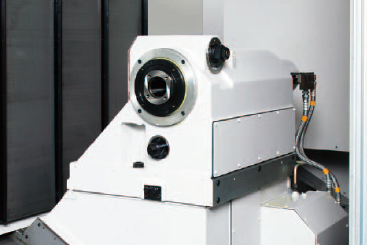

高剛性的尾架

尾架軸采用大徑的高剛性結構。依靠高推力支撐工件，即使超重工件也能穩定支撐。

機床規格

標準規格、標準附件
