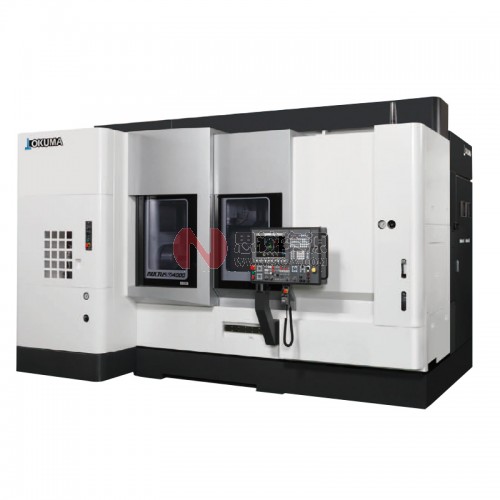

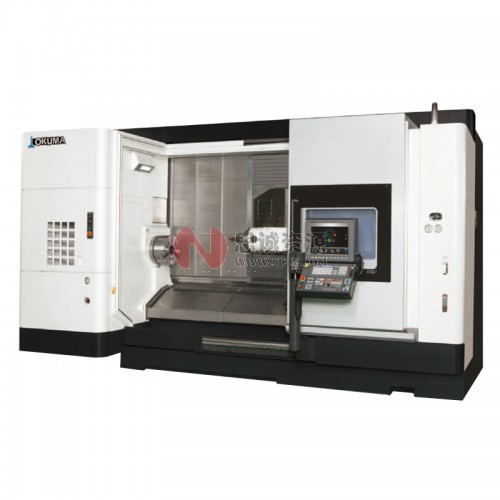

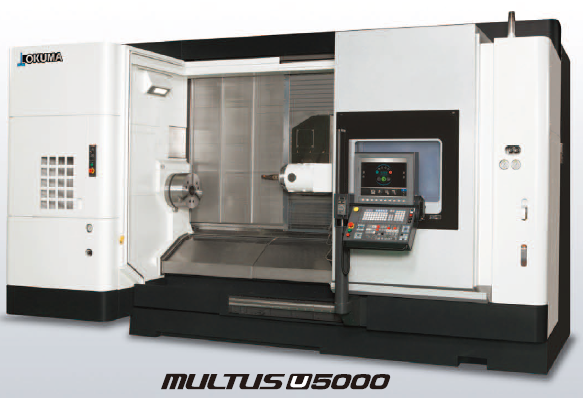

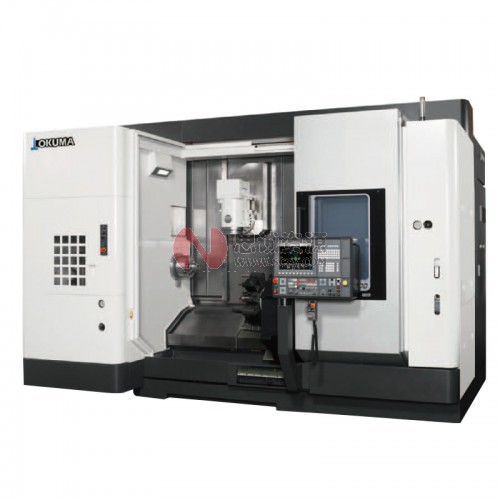

智能化復合加工中心MULTUS U3000/MULTUS U4000/MULTUS U5000

高精度、高剛性、高性能、工序整合

將所有需求凝聚為1臺的終極復合加工中心

從各個方向進行靈活的加工

無論銑削、車削均能實現最高的加工效率

將加工時間縮至最短的雙滑鞍機構

超出了復合加工中心限制的工序集約

可維持長時間穩定的加工精度

將機床能力發揮到最大

簡單易行的首件加工縮短了生產周期

從各個方向進行靈活的加工

Y軸全程實現強力切削

超大加工范圍最適合銑削較多的復雜形狀零部件加工。

具備同級別最大Y軸行程并采用了靈活的高剛性立柱移動式結構，實現Y軸全程高精度強力加工。

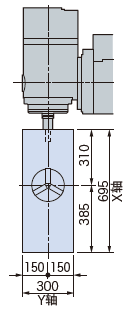

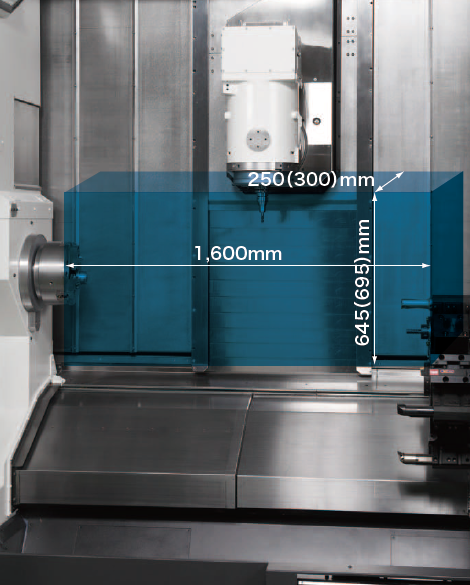

X-Y動作范圍

MULTUS U4000/U5000 B軸0°

MULTUS U4000/U5000 B軸90°

立柱移動式結構

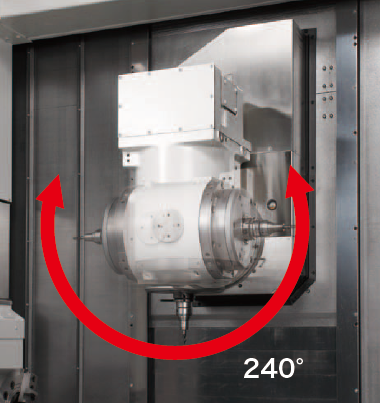

超大的B軸旋轉范圍 240°

依靠B軸240°的超大旋轉范圍，使主主軸和對向主軸擁有同等的加工區域。

此外，NC-B軸規格中的B軸驅動采用了零反向間隙的滾子齒形凸輪，實現了高精度5軸聯動。

C軸的高精度定位 0.0001°控制

標準配置采用了主主軸和對向主軸均可實現精密分度的高精度C軸?？赏瓿蓮?fù)雜形狀工件的高精度加工。

此外，支持強力銑削的機床支撐結構，使高精度和高效率加工同步實現。

可完成各種工件的高效加工

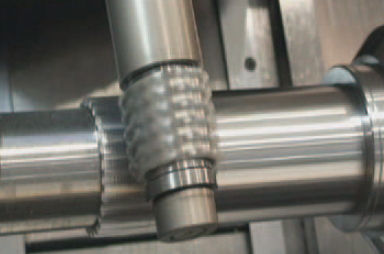

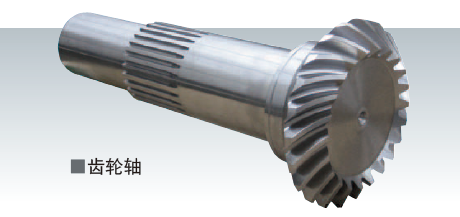

花鍵軸加工

在旋轉刀具主軸上安裝滾刀，然后使主軸(C軸)和M軸按照一定比例進行同步旋轉(滾削功能：特殊配置)，則可實現花鍵部的加工。

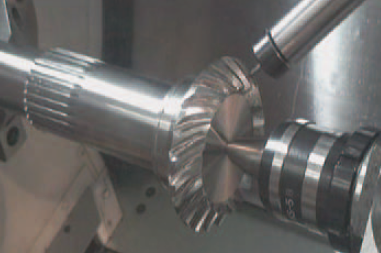

螺旋錐齒輪

依靠C軸、B軸分度和X、Y、Z軸的聯動實現齒輪的切削加工。

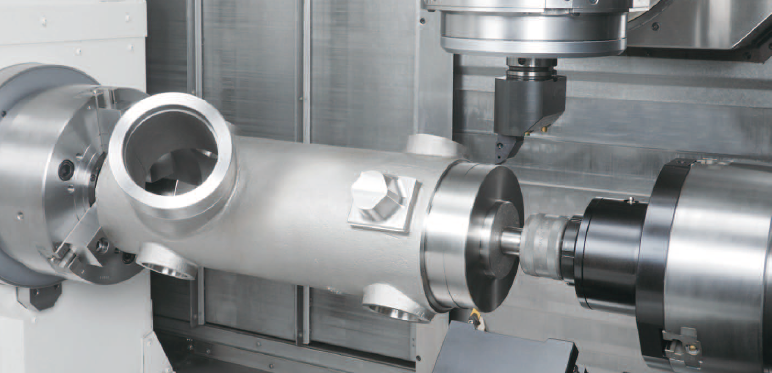

加工實例

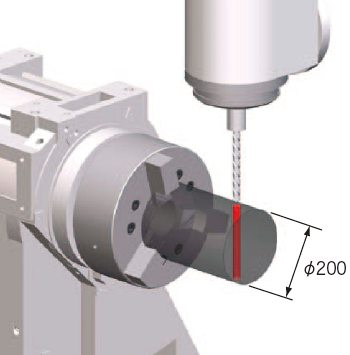

可實現最大?200工件的通孔加工

依靠X軸的超寬行程，可在無須C軸旋轉的情況下，實現?200mm工件的側面通孔加工。（MULTUS U4000/U5000）

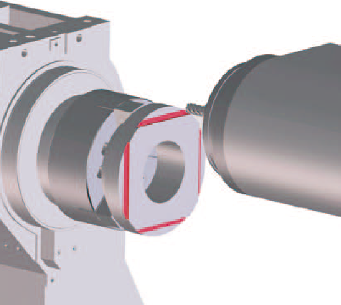

可實現最大□230的輪廓形狀加工

可在無須C軸旋轉的情況下，實現□230mm工件的輪廓形狀加工。對需要垂直度的工件，可實現等同于加工中心的幾何精度。（MULTUS U4000/U5000）

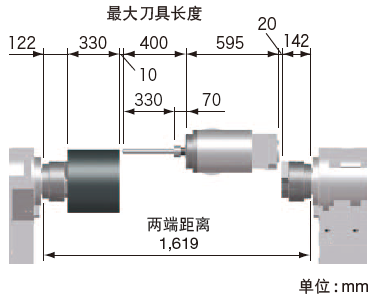

超長鉆頭深孔加工 330mm

即使中心距1,000的規格，加工330mm長的工件時，也可實現伸出量為330mm的超長鉆頭的深孔加工。

（MULTUS U3000 1SW規格、主/對向主軸為標準型號時）

可實現難切削材料高效加工的出色的加工能力

將加工時間縮至最短的雙滑鞍機構

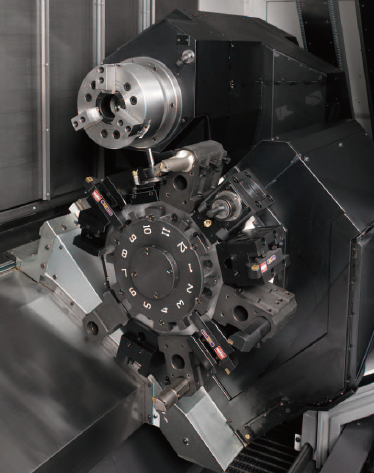

高剛性下刀架支持強力加工

在變種變量生產中，將加工時間縮至最短，并激發高生產效率的雙滑鞍規格。依靠高剛性下刀架，可實現真正強力的銑削加工和車削加工。（在1SW規格和2SW規格中，對向主軸能力與對向主軸附近的動作范圍不同。）

■車削規格　下刀架

12把刀具可實現多樣化加工。

●刀架型式：V12刀架

●外徑刀具尺寸：□25

●鏜桿尺寸：?40

■復合加工規格　下刀架

下刀架上可安裝旋轉刀具。

●刀架型式：V12復合刀架

●旋轉刀具主軸轉速：6,000min-1

●旋轉刀具主軸電機：5.5/3.7(2分/連續）

僅限對向主軸規格

實現多樣化加工的下刀架

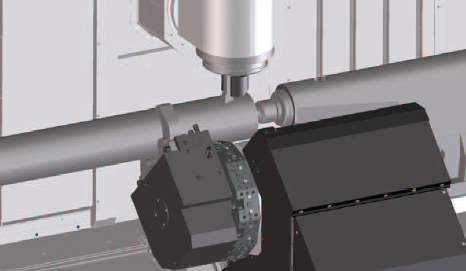

安裝中心架

將中心架安裝在下刀架上，用于支撐工件?？蓪?duì)長尺寸工件或一端夾持工件等進行無振刀加工。

（車削專用刀架）

安裝托料架

將托料架安裝在下刀架上，實現工件拆裝的自動化。減輕操作者的作業負擔。

安裝尾座附件

尾座附件可安裝到主/對向主軸方向上的下刀架上。尾座類型為靜止型。

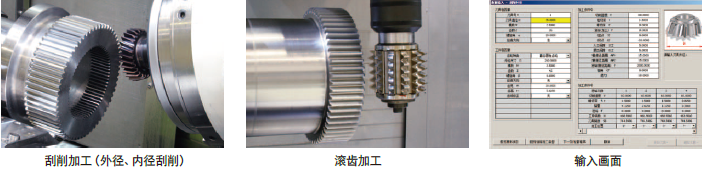

復合加工中心可實現高精度齒輪加工齒輪加工程序包 (特殊規格)

過去齒輪加工程序復雜，如今只需使用齒輪加工程序包輸入刀具種類、齒輪規格、加工條件等參數，即可實現高精度加工。程序編寫時間與手工錄入相比縮短為1/10。且實現了以往使用高額的專用設備加工齒輪達到的工序集約功能。

利用復合加工中心進行三維測量

NC-Gage (特殊規格)

可測量機上孔位置和平面度等20種幾何精度，大大縮短了加工時間。幾何公差、工件形狀位置關系的測量程序可通過演示自動生成。可保存測量結果。

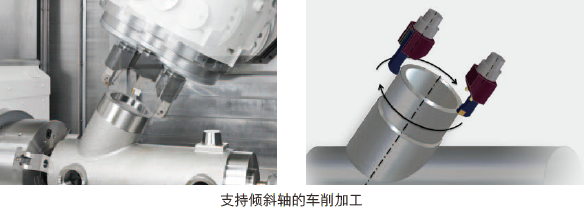

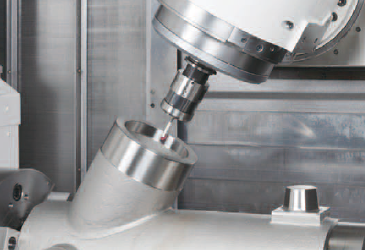

傾斜軸的車削加工

車削功能

車削功能是一項利用銑削主軸實現車削加工的OKUMA獨有的功能。為使刀具的刀尖始終面向銑削主軸圓周運動的軸心，對進給軸圓周運動和主軸分度角度進行同步控制。通過傾斜B軸實現傾斜軸的車削加工。此外，使用1把刀具可加工所有直徑，也可實現超出最大刀具直徑的內外徑加工。

車削功能需要技術洽談。

機床規格

機床規格※1: 裝夾時，以對向主軸的加工時為?320（下刀架回轉直徑）。

※2: C軸分度精度  雙向定位準確度4”

※3: 在1SW規格和2SW規格中，對向主軸與對向主軸附近的動作范圍不同。

機床規格

※1: 裝夾時，以對向主軸的加工時為?320（下刀架回轉直徑）。

※2: 大直徑主主軸規格時為1,500。

※3: 大直徑主主軸規格時為2,000。

※4: C軸分度精度  雙向定位準確度4”

※5: 在1SW規格和2SW規格中，對向主軸與對向主軸附近的動作范圍不同。
