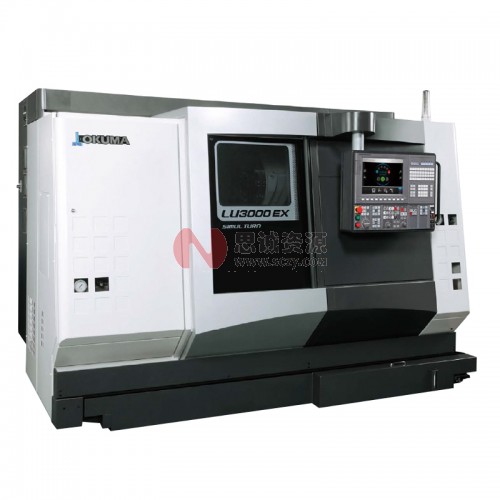

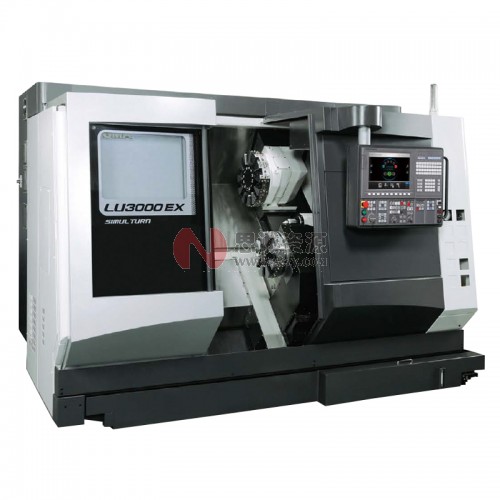

雙刀架數控車床LU3000EX/LU4000EX
實現高生產效率的最強雙刀架CNC車床

高效率加工軸工件

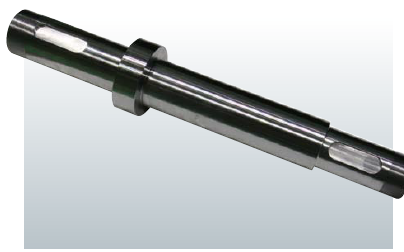

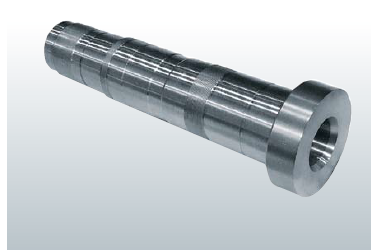

●品名 ：主軸

●尺寸 ：?145×465mm

●品名 ：驅動軸

●尺寸 ：?100×500mm

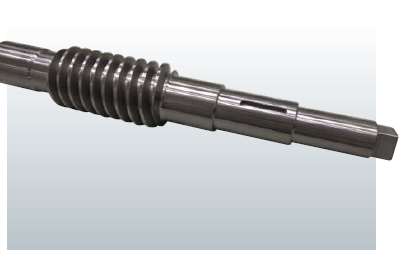

●品名 ：蝸桿螺紋

●尺寸 ：?85×500mm

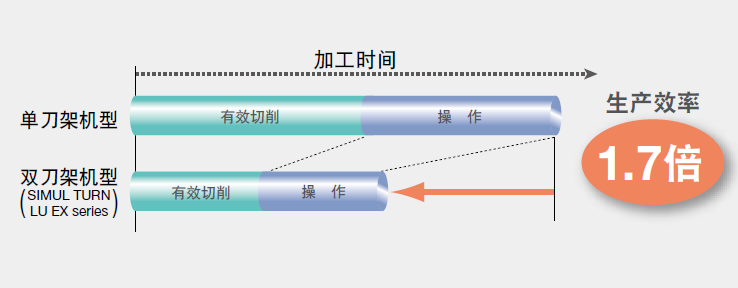

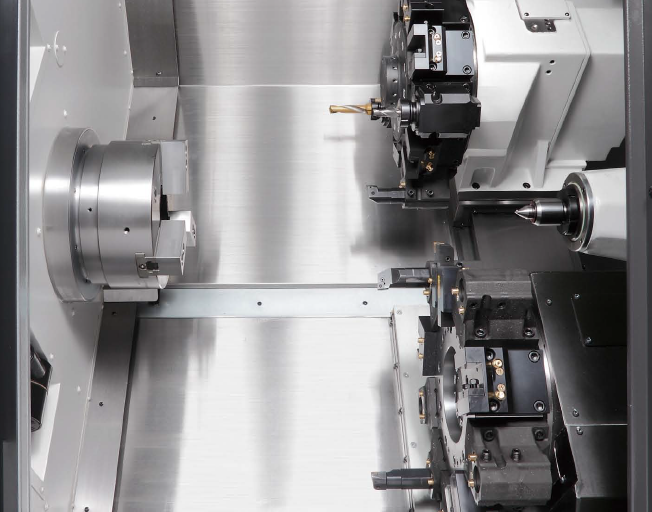

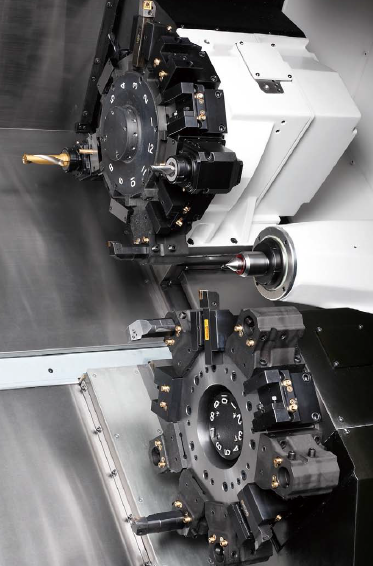

上下刀架的同步4軸加工實現大幅度縮短加工時間

使用上下刀架進行同步外徑車削或內外徑同步車削大幅度縮短加工時間。除了4軸同步加工，通過與工件托架及中心架的下刀架安裝等特殊規格組合，使其可能性無限大。

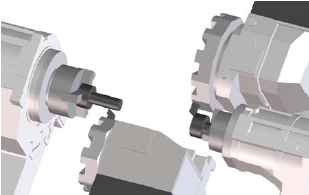

4軸同時加工以提高加工高效率

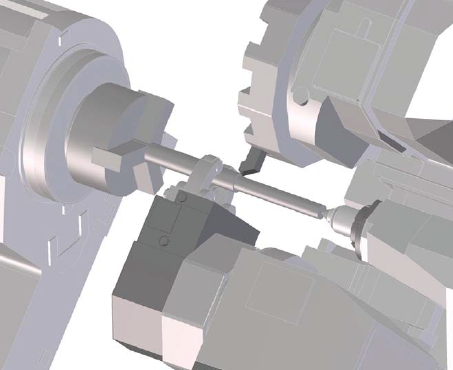

使用中心架確保無振刀加工

在下刀架安裝中心架(特殊規格)，支撐工件。通過NC程序?qū)崿F(xiàn)上刀架同步控制，使超長工件和外伸過長工件的加工也可確保接近支撐加工部位。

上刀架與中心架同步作業，防止發生振刀

通過平衡切削高效率加工超長工件

通過同步加工可降低一半刀路。在防止振刀的同時，可大幅度縮短加工時間。

采用均衡切削方式以防止長大工件的振刀

高精度加工主軸工件

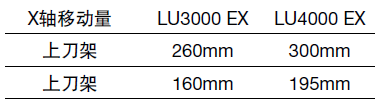

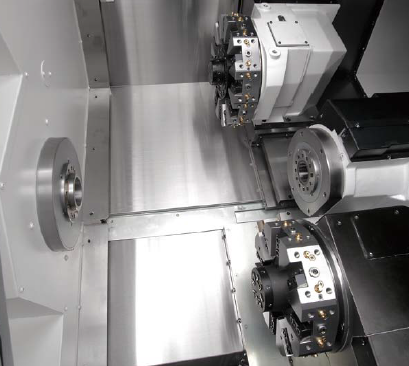

寬大的上下刀架運行范圍

高精度加工實例(LU3000 EX實測值)

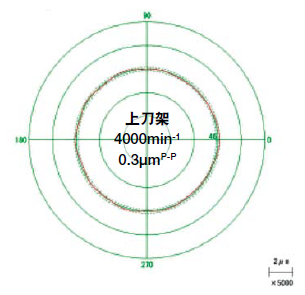

圓度

0.3μm (上刀架)/0.4μm (下刀架)

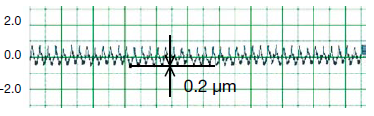

表面粗糙度(刀尖一致性)

0.2μm (上刀架)/0.5μm (下刀架)

實現縮短循環時間的強力加工、高速運行

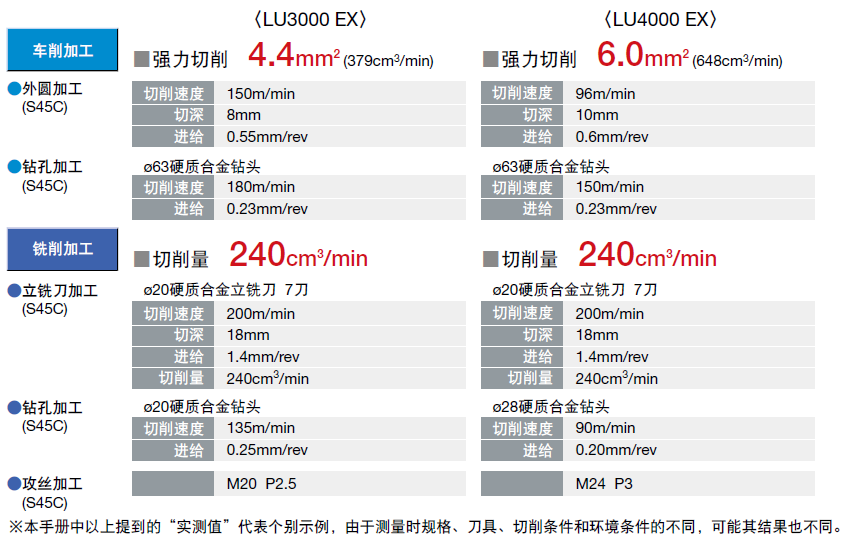

即使負荷大的同步加工也可全力運轉的高加工能力(實測值)

縮短非切削時間的高速運轉

快速進給速度

X軸 25m/min

Z軸 30m/min

刀架分度時間

0.1秒/分度 (LU3000 EX)

0.2秒/分度 (LU4000 EX)

以豐富的陣容實現最佳的生產體制

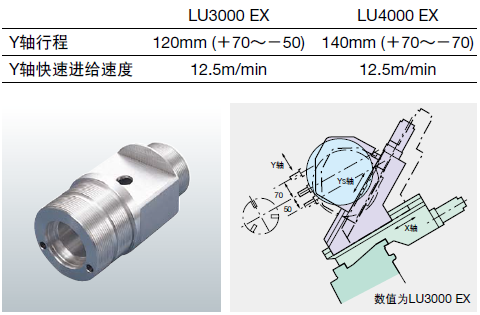

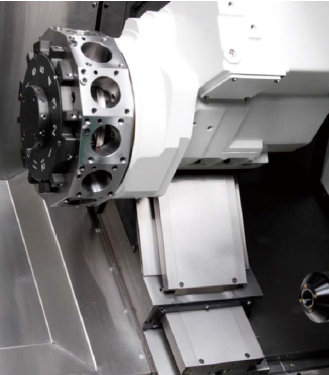

利用Y軸功能可實現完全的工序集約，復雜形狀工件也能一次裝夾完成全加工

采用雙導軌形式,實現了Y軸高精度、寬范圍的移動，從而可以對應各種銑削加工,僅通過一次裝夾即可實現工序的完全集約。(MY規格)

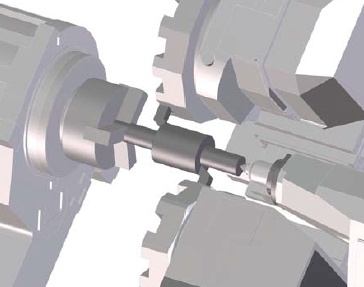

利用副主軸整合工序

實現在一臺機床上完成全加工

如果是副主軸規格，則由一臺機床即可完成正反加工。

1臺即可完成雙端面加工，節省了工件的保管空間和后道工序用機械。(僅限LU3000 EX)

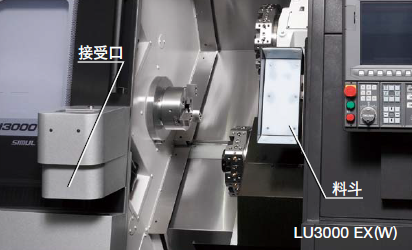

通過接料器實現簡易自動化

接料器(特殊規格)搖動料斗將加工工件排出機外簡單結構可實現簡易自動化。

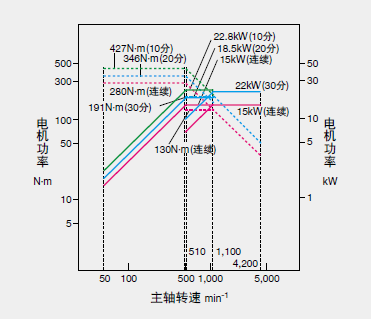

主軸傳動功率、扭矩線圖

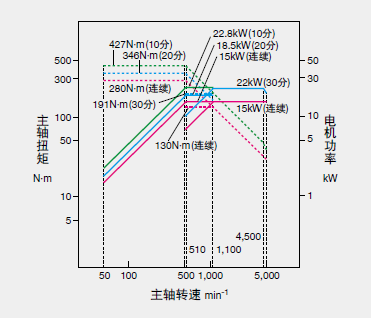

LU3000 EX 車削主軸

主軸轉速 5,000min-1

功率 22/15kW (30分/連續)

扭矩427/280N·m (10分/連續)

LU3000 EX 大直徑主軸(特殊規格)

主軸轉速 4,200min-1

功率 22/15kW (30分/連續)

扭矩 427/280N·m (10分/連續)

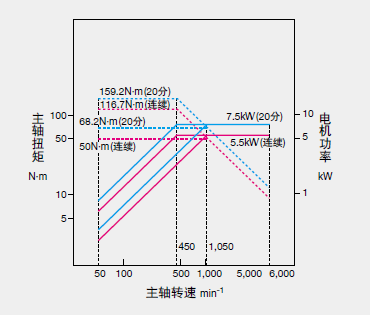

LU3000 EX (W) 副主軸

主軸轉速 6,000min-1

功率 7.5/5.5kW (20分/連續)

扭矩159.2/116.7N·m (20分/連續)

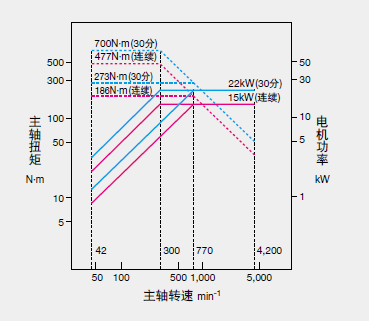

LU4000 EX 車削主軸

主軸轉速 4,200min-1

功率 22/15kW (30分/連續)

扭矩700/477N·m (30分/連續)

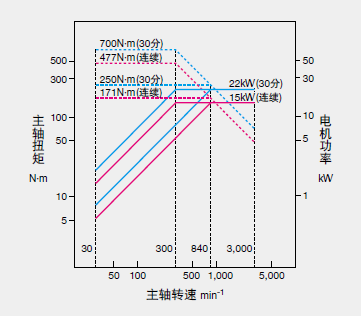

●LU4000 EX 大直徑主軸(特殊規格)

●LU3000 EX 超大直徑主軸(特殊規格)

主軸轉速 3,000min-1

功率 22/15kW (30分/連續)

扭矩 700/477N·m (30分/連續)

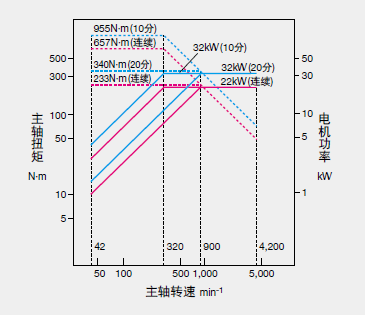

LU4000 EX 主軸功率加大規格(特殊規格)

主軸轉速 4,200min-1

功率 32/22kW (20分/連續)

扭矩 955/657N·m (10分/連續)

LU4000 EX 主軸功率加大規格(特殊規格)

主軸轉速 4,200min-1

功率 32/22kW (20分/連續)

扭矩 955/657N·m (10分/連續)

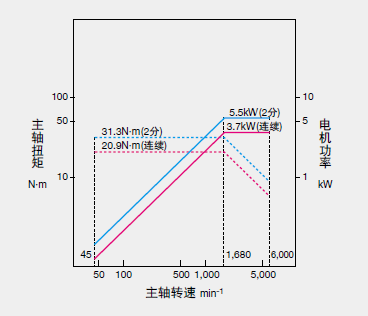

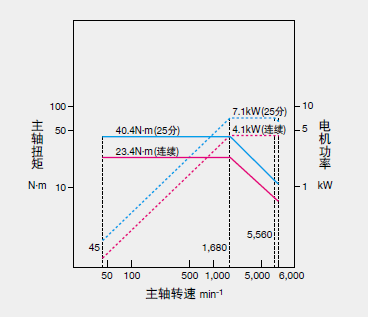

LU3000 EX (2M/2MY) 下刀架旋轉刀具主軸

主軸轉速 6,000min-1

功率 5.5/3.7kW (2分/連續)

扭矩 31.3/20.9N·ｍ (2分/連續)

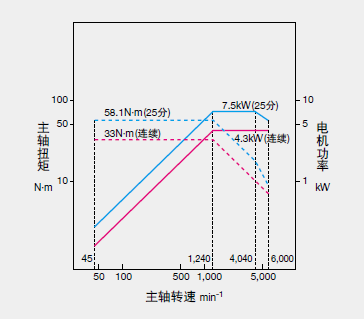

LU4000 EX (M/MY) 旋轉刀具主軸

主軸轉速 6,000min-1

功率 7.5/4.3kW (25分/連續)

扭矩 58.1/33N·ｍ (25分/連續)

機床規格

〈LU4000 EX〉
