立式CNC車床SV250

挑戰提高面積生產效率的機床

以節省空間、提高速度、高精度為

重點的超附加值機床

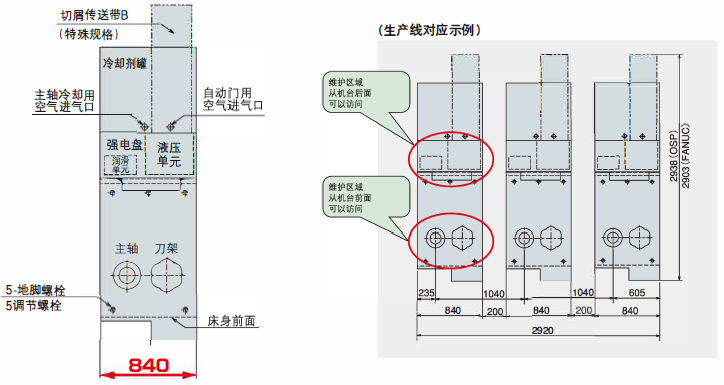

細長

以超省空間大幅度提高面積生產效率

速度

刀臺分度時間的速度提高.. 0.2秒機(1分度）

采用內置主軸實現高速化.. 0.8秒(0-3000min-1)  2.5秒(O-6OOOmin-1)

高剛性結構

在剛性、衰減性高的大型床身上，配置了堅固的箱型立柱，采用了X、Z軸均具廣角型滑動面的高剛性、高可靠性結構。

主軸箱采用法蘭結構，實現了熱偏差的最小化，進一步通過牢固地固定在高剛性的床身上，從而也實現了振動影響的最小化。

主體規格

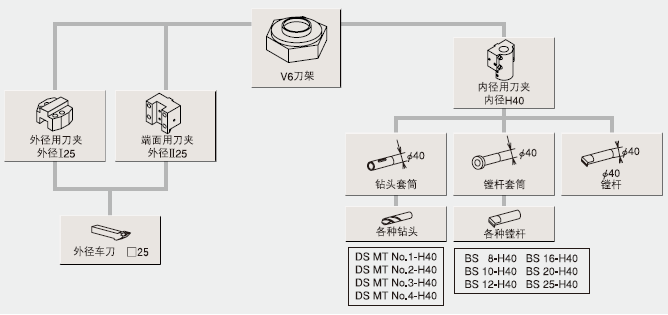

刀具系統圖

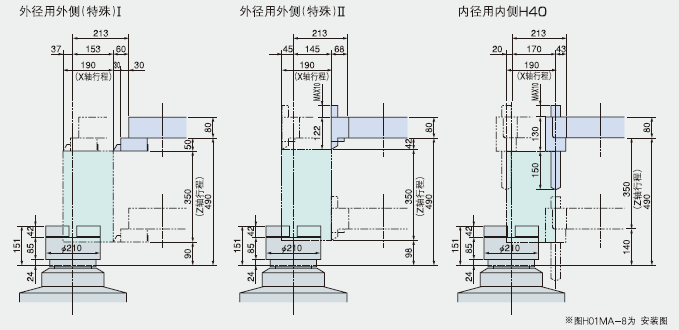

加工范圍圖

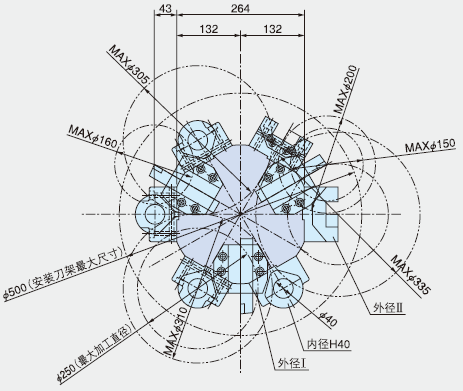

刀架干擾圖

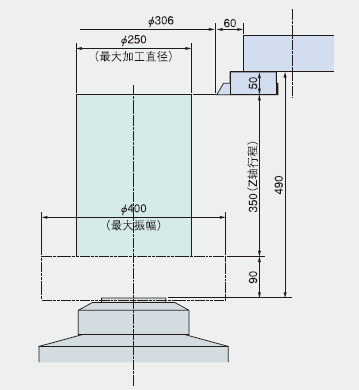

最大工件尺寸圖

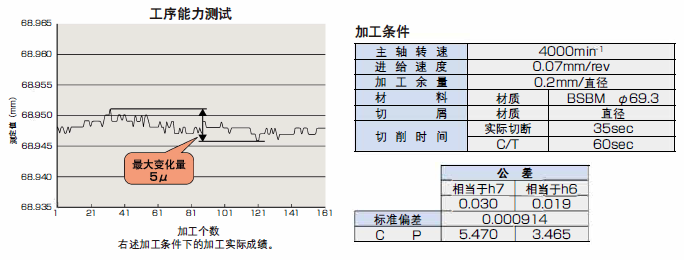

高精度穩定加工

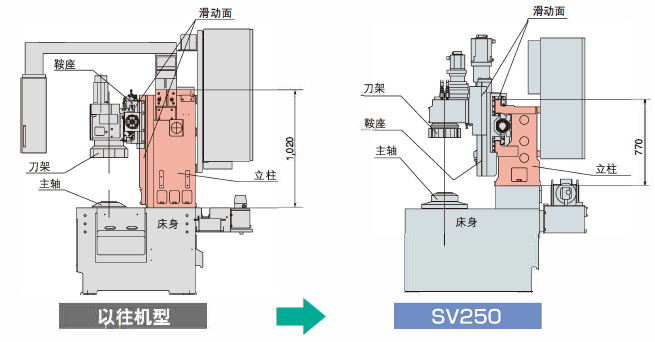

以低立柱將熱偏差的影響控制在最小限度的設計

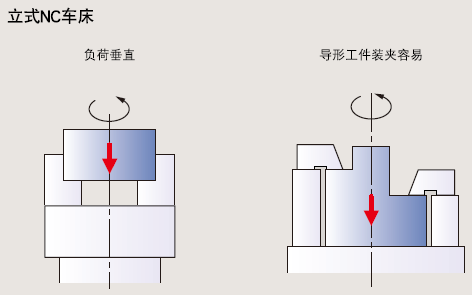

加工件以其自重與基準面緊密接觸的穩定加工

如果是立式NC車床 由千加工工件因自身重量與卡盤基準面密切接觸 所以可進行高精度的穩定加工。

對于夾緊操作困難的異形工件 也可以容易且穩定的進行夾緊 達到夾具結構簡化 降低了夾具費用。

由于工件穩定性的優點可做到低壓夾緊 從而實現了夾緊歪斜的最小化。

由于工件因自身重呈與卡盤基準面密切接觸 即使沒有助推器 也可做到在工序途中對工件重新夾緊和變更工件夾緊壓力。
