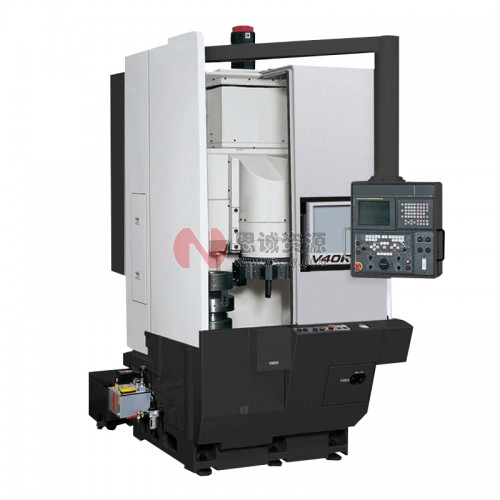

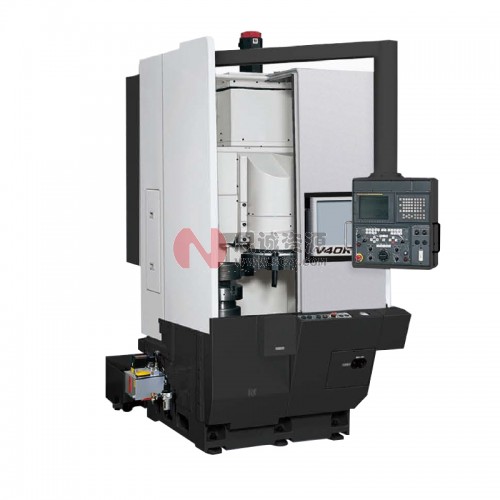

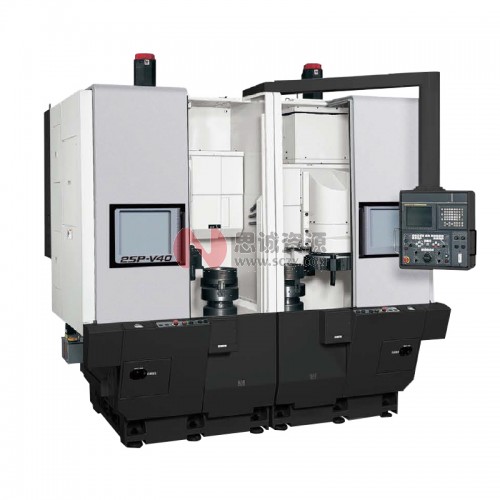

立式CNC車床V40R/V100R/2SP-V40

利于提高大、中型法蘭型工件的生產效率

利于薄型、異型工件的穩定加工

精度穩定

◆對于大、中型的箱體、異型工件的加工更具優勢。

◆由于采用了箱型床身、立柱，使其具有高可靠性的高剛性結構。

◆加工的工件在自重的作用下與夾緊面緊密接觸，可以進行穩定的加工。

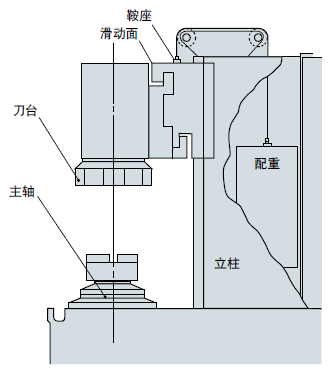

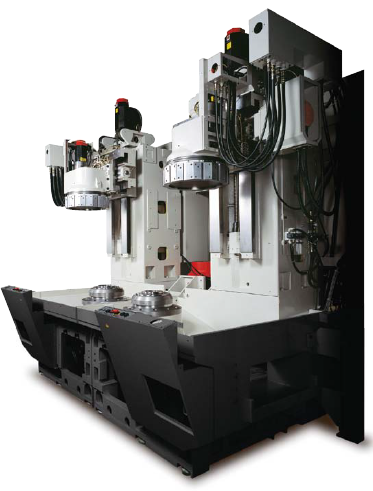

高剛性結構

●在剛性、減振性高的大型床身上，配置了堅固的箱型立柱， X、Z軸均采用了廣角型的滑動面，具有高剛性、高可靠性結構。

●采用了不受進給速度影響的平衡塊式平衡器，從低速到高速均能實現穩定進給。

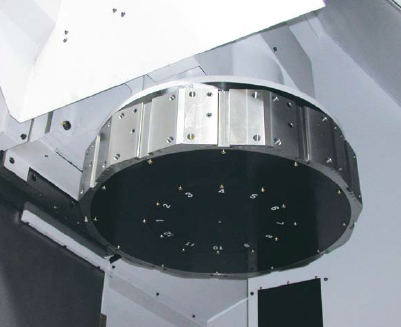

刀架

●由于采用了充裕的大直徑12角刀架，對包括殘余變形在內的切削都有充分的刀具準備。

●大直徑聯軸器的高精度分度和強有力的液壓夾緊，使得強力切削成為可能。

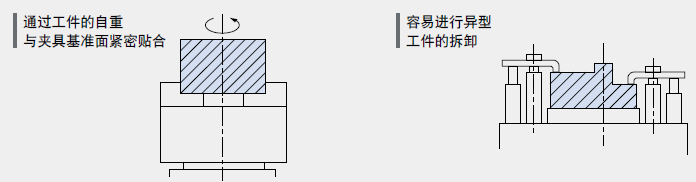

通過自重與夾具面緊密貼合 實現穩定的加工

加工工件因自體重量緊密貼合卡盤基準面，可穩定地夾持工件?？梢种茒A持力導致的工件歪斜，從薄壁工件到大徑、重型工件，均可實現高精度穩定加工。

另外，手動使用夾具裝卡夾持不規則工件時，不需要支撐工件，因此易于安裝和拆卸。

強力加工

◆采用大范圍額定輸出的電機。

◆將熱位移、振動影響最小化的法蘭結構主軸箱。

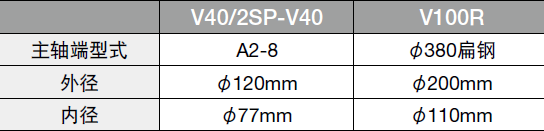

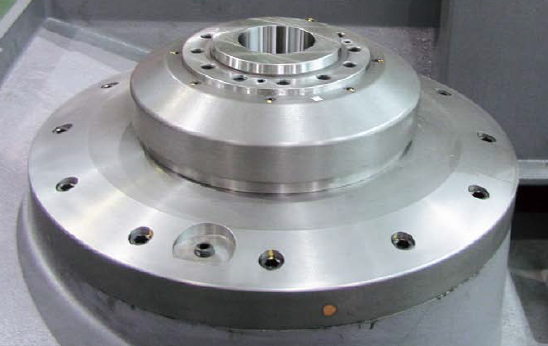

主軸

●主軸臺采用法蘭結構，強固地固定在高剛性的箱型床身上。

實現了熱位移、振動影響的最小化。

●主軸采用了大功率大范圍額定輸出電機。并采用大直徑主軸，可以進行強力重切削。

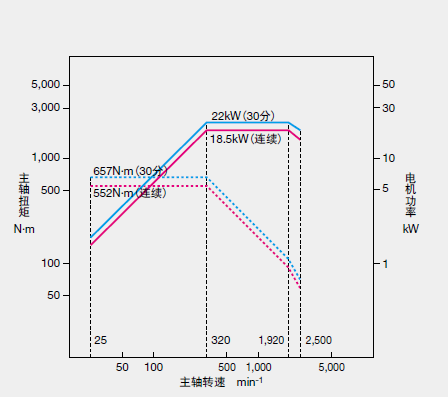

V40R/2SP-V40

●主軸轉速   2,500min-1

●最大功率   22/18.5kW (30分/連續)

●最大扭矩  657/552N·m (30分/連續)

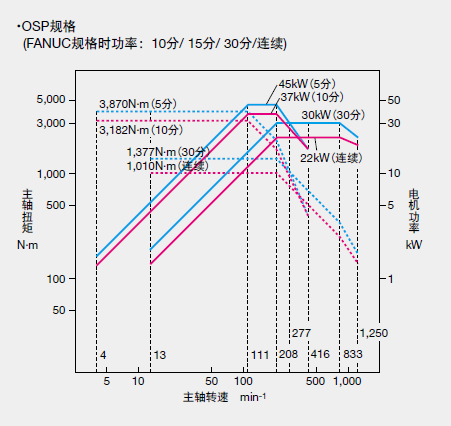

V100R

●主軸轉速   1,250min-1

●最大功率  45/37/30/22kW (5分/10分/30分/連續)

●最大扭矩  3,870/3,182/1,377/1,010N·m (5分/10分/30分/連續)*

維護和操作性

◆適應工廠配置的自由的切屑排出方式。

◆在切屑處理方面優越的床身結構。

◆卡盤可接近性好

◆采用在機床前面的集中操作方式。

通過采用接觸式對刀儀（自動刀具補正），大幅度縮短準備工作時間（特殊規格）

●可縮短刀具補正規定時間。

●任何人都可以進行

簡單迅速正確刀具補償設定。

●采用四方向感應式高精度對刀儀，可靈活對應各種刀具。

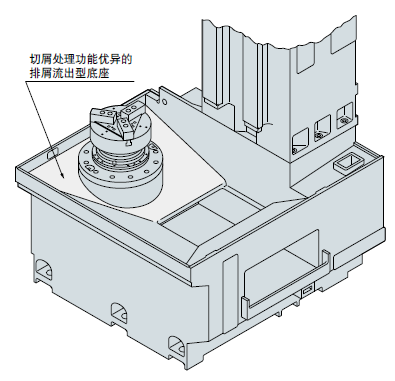

切屑處理功能優異

●采用配合切屑流動的基本結構，具有出色的切屑清除能力。

●徹底的切屑處理措施，標配有噴淋/切屑沖刷切削液。

排屑器（特殊規格）

●與工廠布局相適應的自由的切屑排出方向。機床側面排出或后方排出

●與被切削材料相適應的多種排屑器。

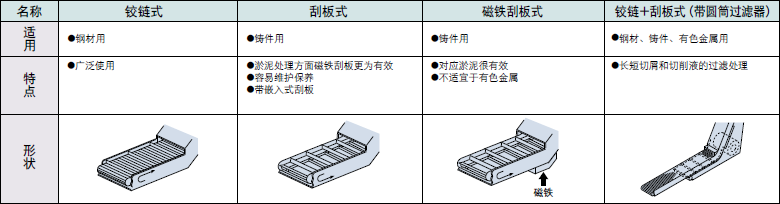

排屑器的代表型號和適用

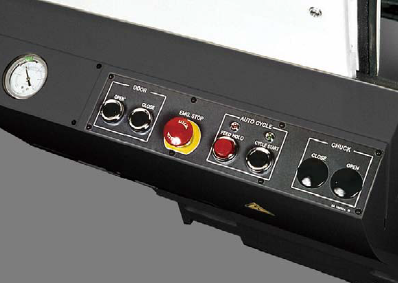

機床前面集中操作方式

●主軸的接近性能優異，可以用雙手輕松地裝卸大直徑工件。

●采用手動操作盤，可以輕松地進行定位操作。

●采用可以旋轉的控制臺操作盤，能夠方便地進行工裝交換。

●卡盤壓力調整也可以在機械前面簡單操作。

●左右主軸完全獨立運轉(2SP-V40)。

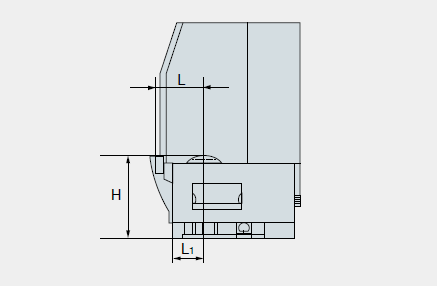

靠近性優異

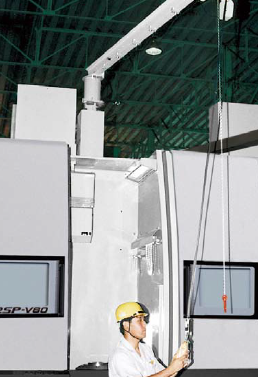

懸臂式起重機（特殊規格）

這是為了使重型工件裝卸操作更容易，而在機械上安裝的鏈式起重機型的手動工件裝卸裝置。

在低速高速進給的兩階段切換中，能夠很容易地在卡盤基準面上進行工件安裝。

※工件吊具請另行準備。

※在加工過程中，為了保證穩定的加工面質量，請避免懸臂式起重機操作。

高生產效率

◆通過工序結合半成品為零。

◆通過復合加工配置提高生產效率。

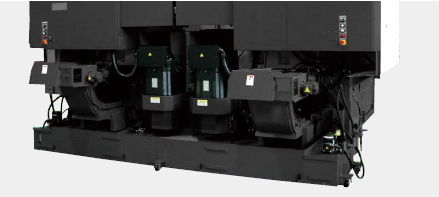

2主軸系列(2SP-V40)

1臺2用的高生產效率

因采用左右分離結構，可不受其他軸加工振動的影響，實現穩定加工。

適應更廣泛的生產形態，在集約工序上發揮特長的復合加工規格(特殊規格)

將車削＋鉆頭、銑削在1臺上完成

●加工精度的提高

●通過集約工序提高生產效率

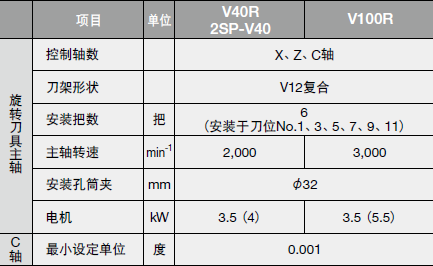

復合加工

●(  ) 為控制裝置：FANUC 規格

●復合加工規格，可以進行單軸安裝，也可以雙軸安裝。

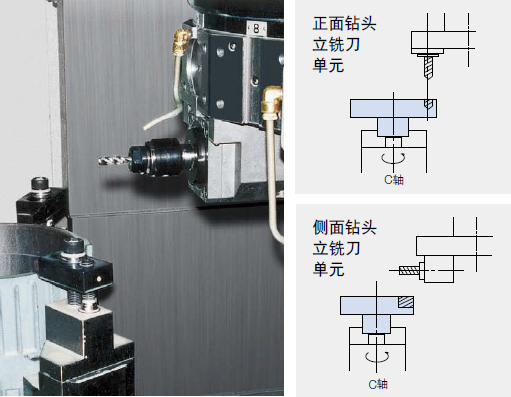

旋轉刀具單元安裝舉例

自動化、省力化

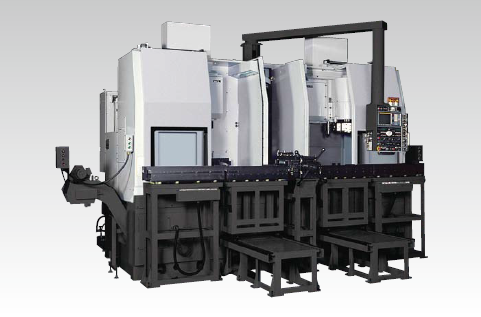

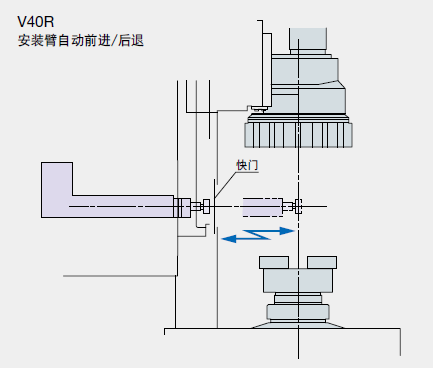

工件裝入裝置、工件推出裝置(特殊規格)

適應比較大型工件的加工，以提高安全性和減輕操作人員負擔為目標的半自動裝載系統

特征

1.工件搬運不需要抬起只需按壓滾式傳送帶

2.確保大型工件加工的安全性在減輕負擔方面也有效

3.確保加工精度操作人員只需要安裝工件并進行確認檢查

V40R/2SP-V40的特殊規格

●坯料的手動壓入自動夾緊

●已加工工件的自動推出裝置

●適應薄型工件(夾持長度40mm以下)

●支持工件重量：20kg (標準)

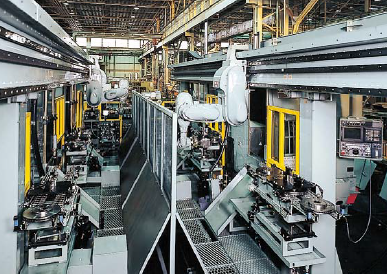

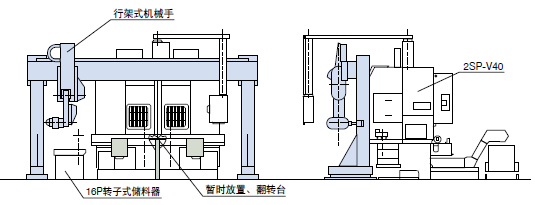

機械手系統 (特殊規格)

機械手在行架上移動的全自動工件搬運系統

●是擴大機械手的運行區域，多工序連接的優異系統。

●因為是門形機械手，所以在靠近主軸方面優異，工裝轉換也簡單易行。

V40R、2SP-V40的特殊規格

機床規格
