自營ER-028670 3R Macro / EROWA ITS 50轉接卡盤

含稅價

待詢價(提交訂單10分鐘內獲取專屬報價單)

品牌
EROWA(愛路華)
產品分類
電火花加工夾具
型號
ER-028670
單位
配送倉庫
國內倉庫
貨期
產品亮點
可將所有EROWA ITS 50電極夾頭與3R系統Macro適配
數量
- +
服務保障
發票保障 正品保障
支付方式
支付寶 微信支付 銀行轉賬
品牌專區
服務說明

1、由思誠資源優選發貨,并提供售后服務

2、因庫存實時變化,具體發貨時間以實際發貨為準

EROWA(愛路華)區域經理 李經理:18929218517咨詢
可將所有EROWA ITS 50電極夾頭與3R系統Macro適配
EROWA夾具ER-028670 3R轉接卡盤

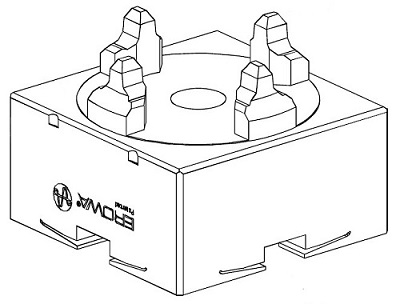

ER-028670 3R Macro / EROWA ITS 50轉接卡盤



技術參數
尺    寸:54x54x40.5
平行度:<0.004mm
分    度:4x90°

應用
● 可將所有EROWA ITS 50電極夾頭與3R系統Macro適配
● 電極制造EDM及車銑方面都可應用

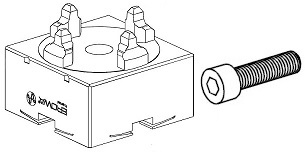

產品包裝清單
1 x 3R Macro / EROWAITS 50轉接卡盤
1 x 鎖緊螺栓M10x25

部件描述

A) 基準點
B) ITS支撐腳接觸面
C) ITS定位齒
D) Macro定位齒


技術參數
使用附帶的鎖緊螺栓(G)從轉
接卡盤(F)的中央連接EROWA
TS 50電極夾頭(E)

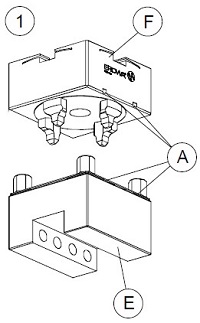

系統轉接
1-清潔接觸面
2-對準基準點(A)將轉接卡盤(F)
放于EROWA ITS 50電極夾頭(E)上



技術參數
從轉接卡盤(F)中央插入鎖緊螺釘(G)
至EROWA ITS 50電極夾頭(E)。
以20Nm力鎖緊螺栓(G)。
鎖緊螺栓用螺孔(G)也做為沖洗孔(H)用。

技術參數

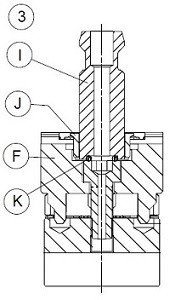

安裝3R Macro拉釘(I)(不附帶)于轉接卡盤(F)上
注意:固定3R夾緊拉釘(I) Macro保護環(J)
及O型圈(K)并不隨附于轉接卡盤(F)中





技術參數

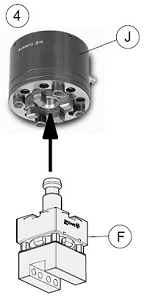

1-將已與EROWA ITS 50電極夾頭固定的
轉接卡盤(F)與3RMacro相連
2-注意:您可在相關3R Macro卡盤操作手
冊中找到如何操作3RMacro卡盤的說明




維護

保護ITS定位齒(C)及Macro定位齒(D),防止敲擊受損
使用完畢后清潔并防止腐蝕

備件
028583-M10x25鎖緊螺栓

思誠資源為您提供:ER-028670 3R Macro / EROWA ITS 50轉接卡盤的采購報價、EROWA(愛路華)ER-028670型號參數、規格圖片、PDF畫冊等資料,如您想了解更多關于EROWA(愛路華)正品品牌的其他電火花加工夾具資料與產品貨期庫存、行情價格,就在思誠資源MRO商城。

!

備注:因廠家會在沒有任何提前通知的情況下更改產品包裝、產地或者一些附件,本公司不能確保客戶收到的貨物與思誠資源網站提供的產品圖片、產地、附件說明等完全一致。若本網站沒有及時更新,敬請諒解!
