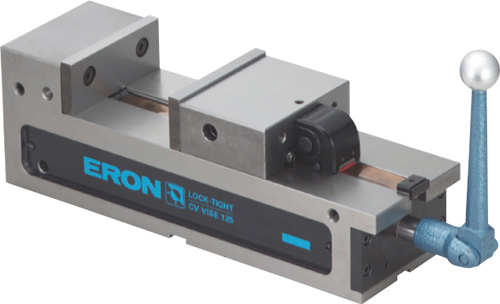

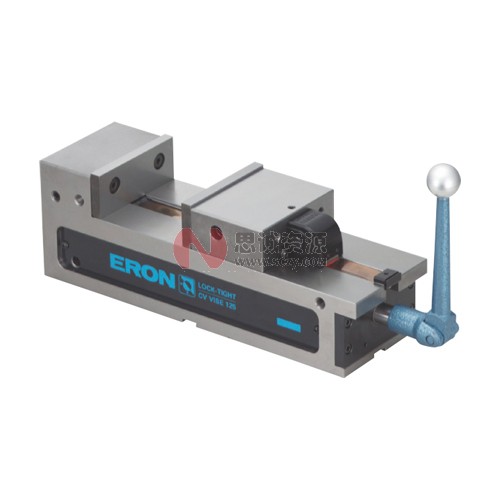

自營ERON-NABEYA雅朗機械式精密平口鉗LTCV-125

含稅價

￥待詢價（提交訂單10分鐘內獲取專屬報價單）

品牌: ERON(雅朗)

產品分類: 精密平口鉗

型號: LTCV-125

單位: 個

配送倉庫: 國內倉庫

貨期

產品亮點: ERON-NABEYA雅朗機械式精密平口鉗具有高強度、高精度的特點，是機械加工的好幫手。

數量: - +

產品樣本

ERON-NABEYA雅朗機械式精密平口鉗LTCV-125.pdf

: 立即購買 加入購物車

服務保障: 發票保障　正品保障

支付方式: 支付寶 微信支付 銀行轉賬

品牌專區

進入品牌專區

服務說明

1、由思誠資源優選發貨，并提供售后服務

2、因庫存實時變化，具體發貨時間以實際發貨為準

ERON(雅朗)區域經理 李經理：18929218517咨詢

商品詳情

PDF數據手冊

ERON-NABEYA雅朗機械式精密平口鉗具有高強度、高精度的特點，是機械加工的好幫手。
ERON-NABEYA雅朗精密油壓平口鉗具有高強度、高精度的特點，是機械加工的好幫手。

考慮周到的傾心設計。

追求操作性的便利功能。

附件:

標準導位塊(2個1組)

適用槽寬18mm???1組

標準安裝夾具套裝（2組1套）

適用T型槽寬18mm???2套

手柄???1根、吊具???1套

圖片參數

ERON-NABEYA雅朗精密平口鉗應用視頻

ERON-NABEYA雅朗精密平口鉗結構視頻

結構特點

●只要型號相同，并排配置精度均在0.01以內。（全品標準并排配置規格）

●采用卷繞式切屑罩，可防止切屑進入底座。

●采用防上浮機構，可防止工件上浮。

●精度優于原JIS 0級。

●滑動面采用火焰淬火(HRC45)，耐磨損性優異。

●底座為可鍛鑄鐵制，夾緊時不會發生彎曲、損壞。

●底座與固定鉗身采用一體化結構，確保了高剛性。

●與同級別的平口鉗相比，具有近2倍的鉗口張開度，可夾緊大型工件。

●鉗口高度大，高工件也可牢靠夾緊。

●配備有壓力補充機構，可作為壓力降低時的應急措施，不會影響正常運行。

●采用切屑吹出機構，進入底座的切削液及細小切屑也可從吹孔排出。

●機械式在固定鉗口側也可進行手柄操作，而LTCV-TH可在液壓內置式的固定鉗口側進行手柄操作。

由于固定鉗口側距作業人員近，工件裝拆距離短，因此可縮短設置時間、減輕作業人員的負擔。

●SJ型(LTCV-S,SH)將標準型(LTCV,LTCV-H)鉗口更換成為臺階型鉗口。

精密平口鉗

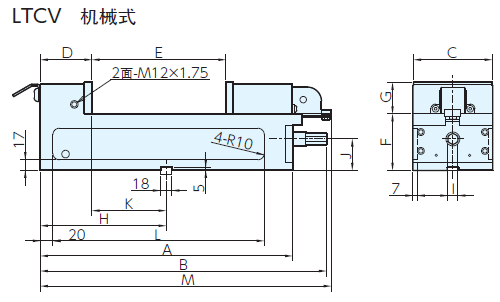

尺寸表

型號	A	B	C	D	E	F	G	H		J	K	L	M	N	O	P	Q	R
LTCV-100(S)	338	392	102	82	0-145	90	45	170	16	50	88	286	394.6	8-145	0-137	40	84	88
LTCV-125(S)	401	455	125	82	0-210	90	50	200	16	50	118	349	459.6	8-210	0-202	45	114	118
LTCV-160(S)	504	558	160	82	0-300	100	60	250	19	58	168	452	559.6	10-296	0-286	54	161	166
LTCV-200(S)	634	688	200	82	0-410	100	70	275	19	58	193	564	693.6	10-406	0-396	64	186	191

規格型號

訂貨號	型號	鉗口寬度	鉗口高度	最大鉗口張開度	標準導位塊寬度	夾緊力kN	重量kg	價格(RMB)
70115	LTCV100	102	45	145	18	30	20.5	立即詢價
70116	LTCV125	125	50	210	18	30	30	立即詢價
70117	LTCV160	160	60	300	18	30	50	立即詢價
80869	LTCV200	200	70	410	18	30	69	立即詢價?

并排配置規格

訂購并排配置品(無論配置多少臺，A、B的誤差均可調整在0.01以內)
只要尺寸相同，無論多少臺，全品均并排配置。無需并排配置費用。

◆初次訂購時
只要尺寸相同，全品均并排配置，請訂購所需數量。

◆追加訂購時
只要尺寸相同，全品均并排配置，請訂購所需數量的與現有產品相同型號的平口鉗。

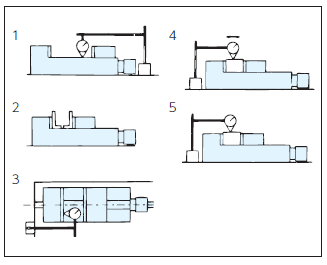

精度標準

編號	檢查項目(每100mm)標準	原JIS標準 (0級）	NABEYA 標準值
1	底座底面與鉗口滑動面的平行度	0.015	0.01
2	鉗口與鉗口滑動面的垂直度	0.03	0.015
3	底座底面的T型槽導向片與鉗口夾緊面的垂直度	0.015	0.015
4	夾緊后試塊頂面與底座底面的平行度	0.02	0.015
5	夾緊后試塊頂面的上浮	0.03	0.015
