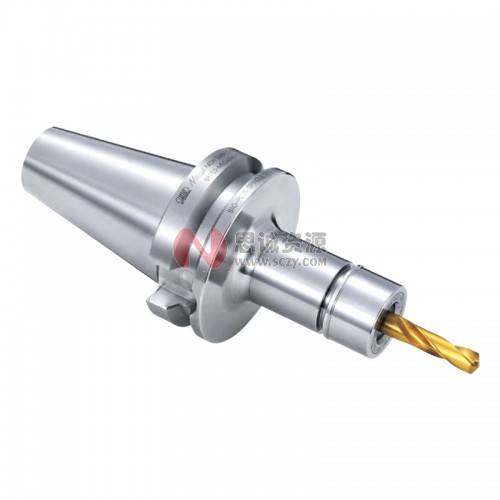

自營日本BIG美夾新倍比高精度彈簧夾頭BBT/BT

含稅價

￥待詢價（提交訂單10分鐘內獲取專屬報價單）

品牌: BIG(大昭和)

產品分類: 筒夾刀柄

型號: BBT基礎柄

單位: 個

配送倉庫: 國內倉庫

貨期

產品亮點: 在實際生產中已卓有成效的新倍比高精度彈簧夾頭的高速系列。兼具高精度和通用性，實現高速加工。

數量: - +

產品樣本

日本BIG美夾新倍比高精度彈簧夾頭BBT/BT.pdf

: 立即購買加入購物車

服務保障: 發票保障　正品保障

支付方式: 支付寶 微信支付 銀行轉賬

品牌專區

進入品牌專區

服務說明

1、由思誠資源優選發貨，并提供售后服務

2、因庫存實時變化，具體發貨時間以實際發貨為準

BIG(大昭和)區域經理 李經理：18929218517咨詢

商品詳情

PDF數據手冊

在實際生產中已卓有成效的新倍比高精度彈簧夾頭的高速系列。兼具高精度和通用性，實現高速加工。

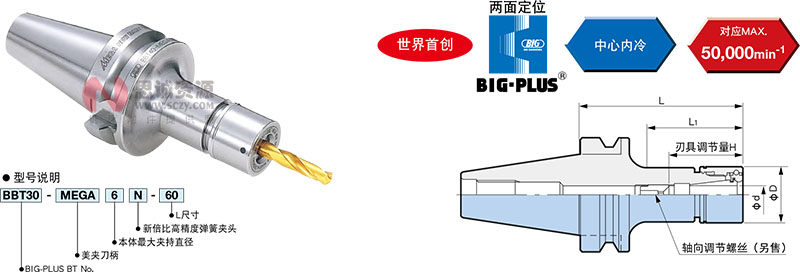

型號	夾持直徑 φd	φD	L	L1	刃具調節量 H	對應夾套	對應螺母	質量
BBT30-MEGA6N-60	0.25 ～ 6	20	60	32	23 ～ 43	NBC 6- □	MGN 6	0.47
BBT30-MEGA6N-75			75	47				0.50
BBT30-MEGA6N-90			90	62				0.53
BBT30-MEGA6N-105			105	77				0.56
BBT30-MEGA6N-120			120	90				0.59
BBT30-MEGA8N-60	0.5 ～ 8	25	60	34	26 ～ 45	NBC 8- □	MGN 8	0.51
BBT30-MEGA8N-75			75	49				0.56
BBT30-MEGA8N-90			90	64				0.61
BBT30-MEGA8N-105			105	79				0.67
BBT30-MEGA8N-120			120	92				0.72
BBT30-MEGA10N-60	1.5 ～ 10	30	60	34	38 ～ 48	NBC10- □	MGN10	0.54
BBT30-MEGA10N-75			75	49				0.61
BBT30-MEGA10N-90			90	64				0.68
BBT30-MEGA10N-105			105	79				0.75
BBT30-MEGA10N-120			120	94				0.82
BBT30-MEGA13N-60	2.5 ～ 13	35	60	34	44 ～ 63	NBC13- □	MGN13	0.57
BBT30-MEGA13N-75			75	49				0.67
BBT30-MEGA13N-90			90	64				0.77
BBT30-MEGA13N-105			105	79				0.87
BBT30-MEGA13N-120			120	94				0.97
BBT30-MEGA16N-60	2.5 ～ 16	42	60	37	48 ～ 63	NBC16- □	MGN16	0.61
BBT30-MEGA16N-75			75	52	48 ～ 68			0.75
BBT30-MEGA16N-90			90	67				0.89
BBT30-MEGA16N-105			105	82				1.04
BBT30-MEGA20N-60※	2.5 ～ 20	46	60	－	51	NBC20- □	MGN20	0.64
BBT30-MEGA20N-75			75	－	51 ～ 68			0.78
BBT30-MEGA20N-90			90	－				0.93
BBT30-MEGA20N-105			105	－				1.08

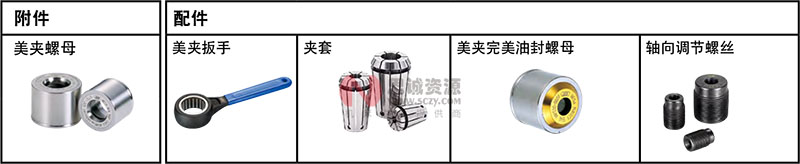

1. 附帶螺母。夾套、扳手、軸向調節螺絲請另行訂購。

2. 質量包含螺母，不含夾套。

3. 帶內冷孔，可使用中心內冷。

4. 請注意: 使用時的轉速受機床剛性和刃具平衡性的影響較大。因此，請將機床轉速從低速開始，緩慢調整至合適的轉速。

5. 刃具調節量H是使用軸向調節螺絲時的調整量。

?

型號	夾持直徑 φd	φD	L	L1	刃具調節量 H	對應夾套	對應螺母	質量
BBT40-MEGA6N-60	0.25 ～ 6	20	60	27	23 ～ 43	NBC 6- □	MGN 6	1.0
BBT40-MEGA6N-75			75	38				1.1
BBT40-MEGA6N-90			90	53				1.1
BBT40-MEGA6N-105			105	68				1.2
BBT40-MEGA6N-120			120	83				1.2
BBT40-MEGA6N-135			135	98				1.2
BBT40-MEGA6N-165			165	128				1.2
BBT40-MEGA6N-200			200	163				1.3
BBT40-MEGA8N-60	0.5 ～ 8	25	60	27	26 ～ 45	NBC 8- □	MGN 8	1.0
BBT40-MEGA8N-75			75	38				1.1
BBT40-MEGA8N-90			90	53				1.1
BBT40-MEGA8N-105			105	68				1.2
BBT40-MEGA8N-120			120	83				1.2
BBT40-MEGA8N-135			135	98				1.3
BBT40-MEGA8N-165			165	128				1.3
BBT40-MEGA8N-200			200	163				1.4
BBT40-MEGA10N-60	1.5 ～ 10	30	60	27	38 ～ 48	NBC10- □	MGN10	1.1
BBT40-MEGA10N-75			75	38				1.2
BBT40-MEGA10N-90			90	53				1.2
BBT40-MEGA10N-105			105	68				1.3
BBT40-MEGA10N-120			120	83				1.4
BBT40-MEGA10N-135			135	98				1.4
BBT40-MEGA10N-165			165	128				1.5
BBT40-MEGA10N-200			200	163				1.7
BBT40-MEGA13N-60	2.5 ～ 13	35	60	31	44 ～ 63	NBC13- □	MGN13	1.1
BBT40-MEGA13N-75			75	40				1.2
BBT40-MEGA13N-90			90	55				1.3
BBT40-MEGA13N-105			105	70				1.4
BBT40-MEGA13N-120			120	85				1.5
BBT40-MEGA13N-135			135	100				1.6
BBT40-MEGA13N-165			165	130				1.8
BBT40-MEGA13N-200			200	165				2.0
BBT40-MEGA16N-60	2.5 ～ 16	42	60	31	48 ～ 68	NBC16- □	MGN16	1.2
BBT40-MEGA16N-75			75	40				1.3
BBT40-MEGA16N-90			90	55				1.4
BBT40-MEGA16N-105			105	70				1.6
BBT40-MEGA16N-120			120	85				1.7
BBT40-MEGA16N-135			135	100				1.8
BBT40-MEGA16N-165			165	130				2.0
BBT40-MEGA16N-200			200	165				2.3
BBT40-MEGA20N-60	2.5 ～ 20	46	60	31	51 ～ 68	NBC20- □	MGN20	1.1
BBT40-MEGA20N-75			75	42				1.3
BBT40-MEGA20N-90			90	57				1.4
BBT40-MEGA20N-105			105	72				1.6
BBT40-MEGA20N-120			120	87				1.8
BBT40-MEGA20N-135			135	102				1.9
BBT40-MEGA20N-165			165	132				2.1
BBT40-MEGA20N-200			200	167				2.5

1. 附帶螺母。夾套、扳手、軸向調節螺絲請另行訂購。

2. 質量包含螺母，不含夾套。

3. 帶內冷孔，可使用中心內冷。

4. 請注意: 使用時的轉速受機床剛性和刃具平衡性的影響較大。因此，請將機床轉速從低速開始，緩慢調整至合適的轉速。

5. 刃具調節量H是使用軸向調節螺絲時的調整量。

錐面、端面同時貼緊的BIG-PLUS兩面定位系統已標準化。系列豐富，是基礎柄的首選。

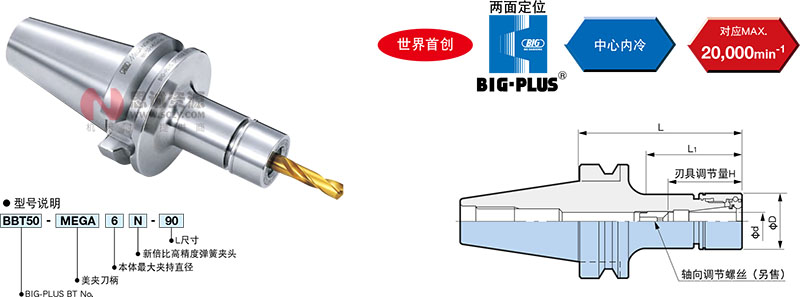

型號	夾持直徑 φd	φD	L	L1	刃具調節量 H	對應夾套	對應螺母	質量
BBT50-MEGA6N-90	0.25 ～ 6	20	90	37	23 ～ 43	NBC 6- □	MGN 6	3.7
BBT50-MEGA6N-120			120	67				3.8
BBT50-MEGA6N-165			165	112				3.9
BBT50-MEGA6N-200			200	147				4.0
BBT50-MEGA8N-90	0.5 ～ 8	25	90	42	26 ～ 45	NBC 8- □	MGN 8	3.8
BBT50-MEGA8N-120			120	67				3.9
BBT50-MEGA8N-165			165	112				4.1
BBT50-MEGA8N-200			200	147				4.2
BBT50-MEGA10N-90	1.5 ～ 10	30	90	42	38 ～ 48	NBC10- □	MGN10	3.9
BBT50-MEGA10N-120			120	67				4.0
BBT50-MEGA10N-165			165	112				4.3
BBT50-MEGA10N-200			200	147				4.7
BBT50-MEGA10N-250			250	197				4.7
BBT50-MEGA10N-300			300	247				4.9
BBT50-MEGA13N-90	2.5 ～ 13	35	90	42	44 ～ 63	NBC13- □	MGN13	4.0
BBT50-MEGA13N-120			120	67				4.2
BBT50-MEGA13N-165			165	112				4.5
BBT50-MEGA13N-200			200	147				4.7
BBT50-MEGA13N-250			250	197				5.0
BBT50-MEGA13N-300			300	247				5.3

1. 附帶螺母。夾套、扳手、軸向調節螺絲請另行訂購。

2. 質量包含螺母，不含夾套。

3. 帶內冷孔，可使用中心內冷。

4. 請注意: 使用時的轉速受機床剛性和刃具平衡性的影響較大。因此，請將機床轉速從低速開始，緩慢調整至合適的轉速。

5. 刃具調節量H是使用軸向調節螺絲時的調整量。

型號	夾持直徑 φd	φD	L	L1	刃具調節量 H	對應夾套	對應螺母	質量
BBT50-MEGA16N-75	2.5 ～ 16	42	75	31	48 ～ 68	NBC16- □	MGN16	4.0
BBT50-MEGA16N-90			90	42				4.2
BBT50-MEGA16N-120			120	72				4.4
BBT50-MEGA16N-165			165	117				4.8
BBT50-MEGA16N-200			200	152				5.1
BBT50-MEGA16N-250			250	202				5.5
BBT50-MEGA20N-75	2.5 ～ 20	46	75	31	51 ～ 68	NBC20- □	MGN20	4.1
BBT50-MEGA20N-90			90	42				4.2
BBT50-MEGA20N-120			120	72				4.5
BBT50-MEGA20N-165			165	117				4.9
BBT50-MEGA20N-200			200	152				5.3
BBT50-MEGA20N-250			250	202				5.7

1. 附帶螺母。夾套、扳手、軸向調節螺絲請另行訂購。

2. 質量包含螺母，不含夾套。

3. 帶內冷孔，可使用中心內冷。

4. 請注意: 使用時的轉速受機床剛性和刃具平衡性的影響較大。因此，請將機床轉速從低速開始，緩慢調整至合適的轉速。

5. 刃具調節量H是使用軸向調節螺絲時的調整量。

?


