自營ERON-NABEYA雅朗精密平口鉗LOCK-TIGHT

含稅價

￥待詢價（提交訂單10分鐘內獲取專屬報價單）

品牌: ERON(雅朗)

產品分類: 精密平口鉗

型號: LOCK-TIGHT

單位: 個

配送倉庫: 國內倉庫

貨期

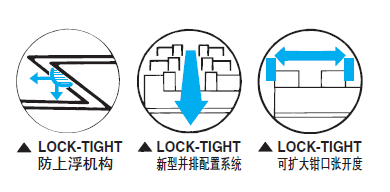

產品亮點: 采用防上浮機構，可防止活動鉗身及工件上浮。

數量: - +

產品樣本

ERON-NABEYA雅朗精密平口鉗LOCK-TIGHT.pdf

: 立即購買加入購物車

服務保障: 發票保障　正品保障

支付方式: 支付寶 微信支付 銀行轉賬

品牌專區

進入品牌專區

服務說明

1、由思誠資源優選發貨，并提供售后服務

2、因庫存實時變化，具體發貨時間以實際發貨為準

ERON(雅朗)區域經理 李經理：18929218517咨詢

商品詳情

PDF數據手冊

采用防上浮機構，可防止活動鉗身及工件上浮。

附件標準導位塊(2個1組)適用槽寬18mm???1組

手柄???1根

吊環螺栓???2個(僅限LT250M、LT250MG)

●采用防上浮機構，可防止活動鉗身及工件上浮。

●可鍛鑄鐵制，夾緊時不會發生彎曲、損壞。

●滑動面采用火焰淬火(HRC45)，耐磨損性優異。

●精度優于原JIS 0級。

●即使發生損耗，也可方便地分解，進行精度修復。

●并排配置規格品的并排配置精度在0.01以內。

?

圖片參數

?

尺寸表

型號	A	B	C	D	E	F	G	H	I	J	K	L	M	價格
LT100M	319	337	161	146	101	57	85	89	133	54	127.5	15	14	立即詢價
LT125M	356	387	187	178	126	64	97	102	156	59	140	15	16	立即詢價
LT150M	425	463	230	210	151	73	111	117	192	80	173	18	19	立即詢價
LT200M	553	588	290	279	202	84	134	141	250	92	215	22	22	立即詢價
LT250M	694	737	370	334	253	98.5	161.5	174	310	119	270	24	22	立即詢價

規格

型號	鉗口	鉗口	鉗口	標準導位塊	夾緊力	重量kg	LT-M		LT-MG(并排配置規格）		價格
型號	寬度	高度	張開度	寬度	kN	重量kg	訂單號	型號	訂單號	型號	價格
LT100M	101	32	102	18	40	16	32101	LT100M	32446	LT100MG	立即詢價
LT125M	126	38	112	18	40	25	32102	LT125M	32447	LT125MG	立即詢價
LT150M	151	44	143	18	40	36	32103	LT150M	32448	LT150MG	立即詢價
LT200M	202	57	190	18	40	65	32104	LT200M	32449	LT200MG	立即詢價
LT250M	253	75.5	248	18	50	135	32105	LT250M	32450	LT250MG	立即詢價

分解結構圖

ERON-NABEYA雅朗精密平口鉗LOCK-TIGHT

■訂購并排配置品

(無論配置多少臺，A、B的誤差均可調整在0.01以內)只要制造編號（貼于外殼及底座）末尾的字母相同，無論多少臺均可并排配置（采用標準導位塊時）。無需并排配置費用。
◆初次訂購時

請訂購并排配置規格品（末尾符號G）。訂購時，請注明所用機床的槽寬。
◆追加訂購時

請注明現有平口鉗的制造編號（刻印在銘牌上）的末尾字母符號和導位塊寬度。

■鉗口張開度增大
通過更換鉗口位置，可增大鉗口張開度。
◆各種鉗口更換位置的鉗口張開


LT100M	0-102	48-150	115-217	163-265
LT125M	0-112	56-168	140-252	196-308
LT150M	0-143	63-206	160-303	223-366
LT200M	0-190	85-275	199-389	284-474
LT250M	0-248	110-358	233-501	366-614

◆鉗口更換方法

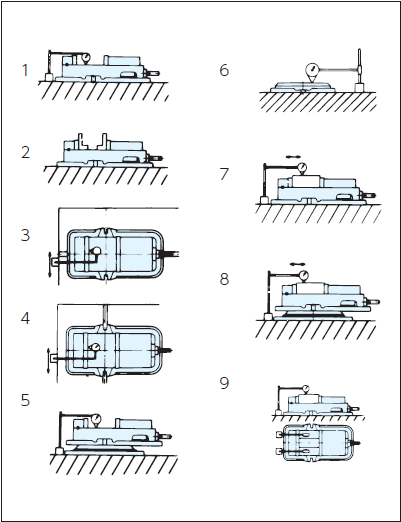

編號	檢查項目（每100mm)標準	原JIS標準(0級)	NABEYA標準值
1	底座底面與鉗口滑動面的平行度	0.015	0.010
2	鉗口與鉗口滑動面的垂直度(應小于直角）	0.030	0.015
3	底座底面的T型槽導向片與鉗口夾緊面的垂直度	0.015	0.010
4	底座底面的T型槽導向片與鉗口夾緊面的平行度	0.015	0.010
5	旋轉臺底面與鉗口滑動面的平行度	0.020	0.015
6	旋轉臺底面與頂面的平行度	—	0.010

夾緊精度

7	夾緊后試塊頂面與底座底面的平行度	0.020	0.015
8	夾緊后試塊頂面與旋轉臺底面的平行度	0.030	0.020
9	夾緊后試塊頂面的上浮	0.030	0.015

ERON-NABEYA雅朗精密平口鉗應用視頻

ERON-NABEYA雅朗精密平口鉗結構視頻
