自營NABEYA-LOCK-TIGHT鋁制雙口平口鉗LTAW100

含稅價

￥待詢價（提交訂單10分鐘內獲取專屬報價單）

品牌
ERON(雅朗)
產品分類
精密平口鉗
型號
LTAW100
單位
個
配送倉庫
國內倉庫
貨期
產品亮點
可用一臺平口鉗同時夾緊兩個工件，縮短設置時間。
數量
- +
服務保障
發票保障　正品保障
支付方式
支付寶 微信支付 銀行轉賬
品牌專區
服務說明

1、由思誠資源優選發貨，并提供售后服務

2、因庫存實時變化，具體發貨時間以實際發貨為準

ERON(雅朗)區域經理 李經理：18929218517咨詢
可用一臺平口鉗同時夾緊兩個工件，縮短設置時間。

附 件 標準導位塊(2 個1 組) 適用槽寬18mm…1 組

手柄…1 根、中心平口鉗用零件…1 套

●出廠時為雙側夾緊型。

●可用一臺平口鉗同時夾緊兩個工件，縮短設置時間。

●活動鉗身及固定鉗身采用鋁制(A6N01S-T5、氧化鋁膜處

理)，重量輕。

●活動鉗身及固定鉗身未經加工，可自行切割后使用。

●活動鉗身可通過裝入陰螺絲的定位螺絲快速裝拆。

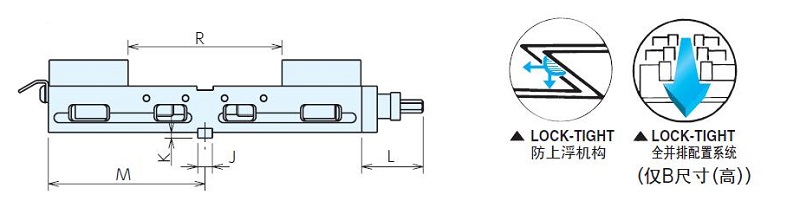

●采用防上浮機構，可防止活動鉗身及工件上浮。

●底座為可鍛鑄鐵(FCD600)制，滑動面進行了火焰淬火(HRC45)。

●通過更換附件，可用于單側夾緊型。


?

圖片參數

?

NABEYA-LOCK-TIGHT鋁制雙口平口鉗LTAW100
雙側夾緊型
NABEYA-LOCK-TIGHT鋁制雙口平口鉗LTAW100
單側夾緊型
NABEYA-LOCK-TIGHT鋁制雙口平口鉗LTAW100
活動鉗身、固定鉗身
NABEYA-LOCK-TIGHT鋁制雙口平口鉗LTAW100

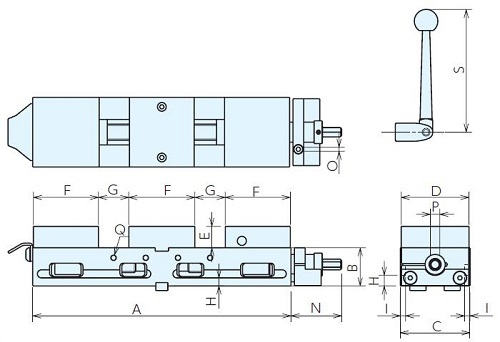

尺寸表

型號

A

B(±0.005)

C

D

E

F

G

H

I

J

K

L

M

N

O

P

Q(粗牙)

R

S

價格

LTAW100

385

57

104

101

32

102

38

12

6

18

7

75.5

192.5

75.5

6

14

M8xl.25

178

183.5

立即詢價
規格

訂單號

型號

鉗口寬度

鉗口高度

鉗口張開度

標準導位塊寬度

夾緊力kN

重量kg

66197

LTAW100

101

32

38(178)

18

15

14.7

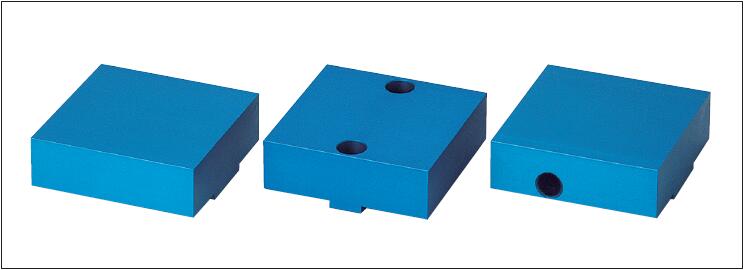

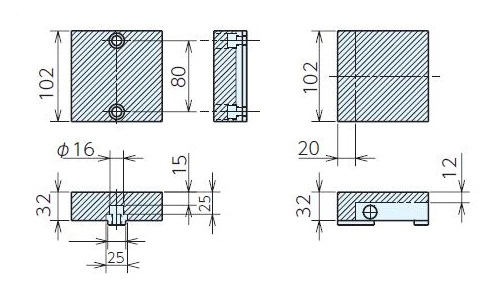

 ■鉗口套裝(活動鉗身2個、固定鉗身1個)／規格
NABEYA-LOCK-TIGHT鋁制雙口平口鉗LTAW100		  NABEYA-LOCK-TIGHT鋁制雙口平口鉗LTAW100

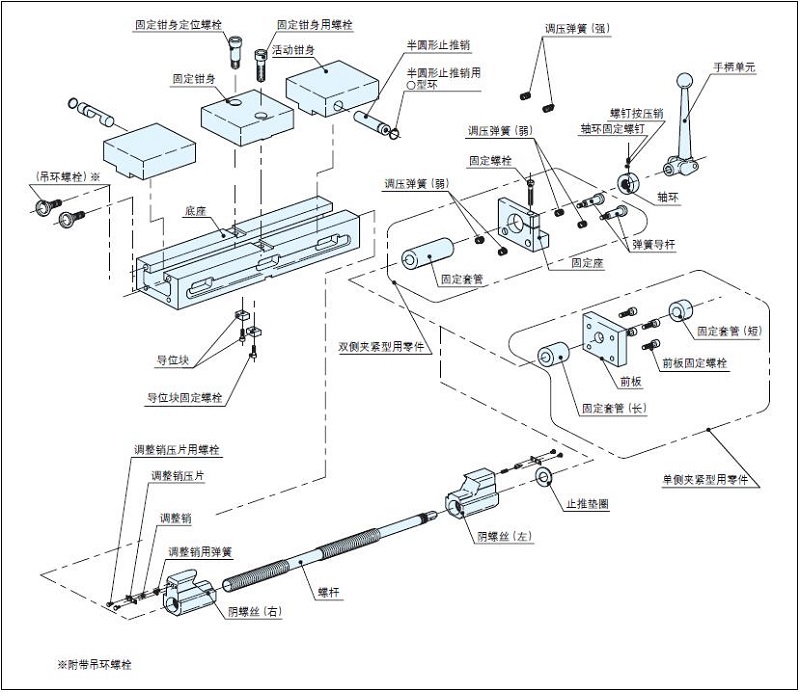

分解結構圖
NABEYA-LOCK-TIGHT鋁制雙口平口鉗LTAW100

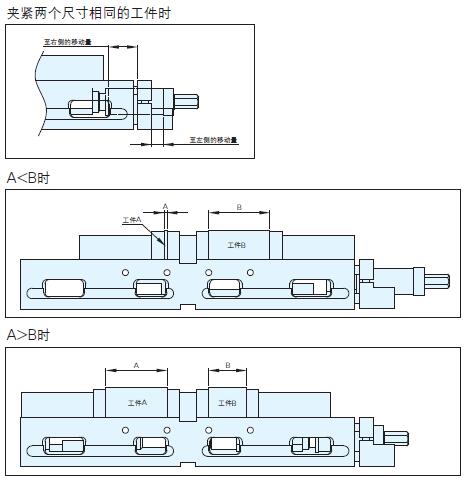

■夾緊兩個尺寸不同的工件時
左右活動鉗身以任意位置為中心呈對稱開閉。
松開固定螺栓后，螺桿即可移動。
這樣，將手柄轉向右側后，可將左右活動鉗身的中心向左
移動13mm、向右移動33mm。
兩個工件的最大尺寸差如圖所示。
請安裝工件，在初步緊固的狀態下擰緊固定螺栓，然后固
定螺桿。





移動量

A<B

A>B



右

左

A

B

A

B

LTAW100

33

13

4.5

70.5

70.5

44.5
  NABEYA-LOCK-TIGHT鋁制雙口平口鉗LTAW100

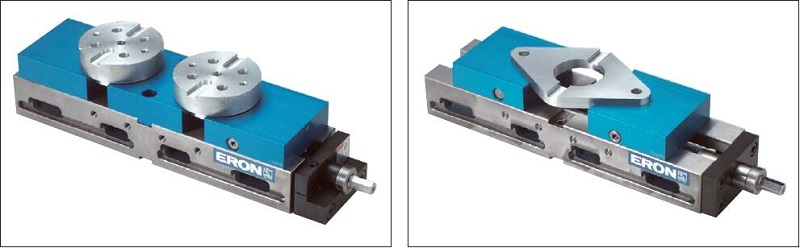

使用例

NABEYA-LOCK-TIGHT鋁制雙口平口鉗LTAW100

?

?

ERON-NABEYA雅朗精密平口鉗應用視頻

ERON-NABEYA雅朗精密平口鉗結構視頻



●日本雅朗ERON-NABEYA工裝夾具系列
