內徑百分表使用圖解
內徑百分表使用圖解1
文字說明:內徑百分表測量孔徑是一種相對的測量方法。測量前應根據被測孔徑的尺寸大小,在千分尺或環規上調整好尺寸后才能進行測量。所以在內徑百分表上的數值是被測孔徑尺寸與標準孔徑尺寸之差。它的測量范圍分為:10~18、18~35、35~50、50~100、100~160、160~250、250~450。
內徑百分表使用圖解2

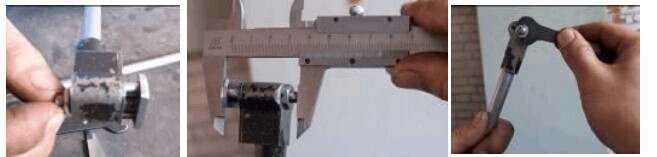

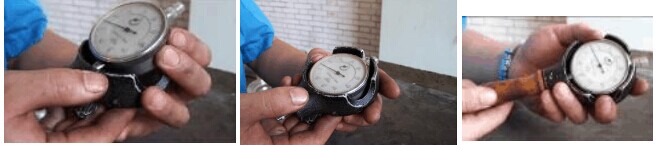

文字說明:首先根據被測孔徑的公稱尺寸,選擇內徑百分表的測量范圍;把百分表的裝夾套筒擦凈,小心地裝進表架的彈性卡頭中,并 使表的指針轉過半圈左右(0.5mm),俗稱“壓表”,用鎖母緊固彈性卡頭,將百分表鎖住。注意,擰緊鎖母時,用力適中,以防止將百分表的套筒卡變形。根據被測孔徑的公稱尺寸,選取一個相應尺寸的可換測頭,并裝到表桿上,其伸出的長度可以調節,用卡尺調整到兩測頭(活動測量頭)之間的長度尺寸比被測孔徑的公稱尺寸大0.5mm左右,并緊固可換測頭。
內徑百分表使用圖解3

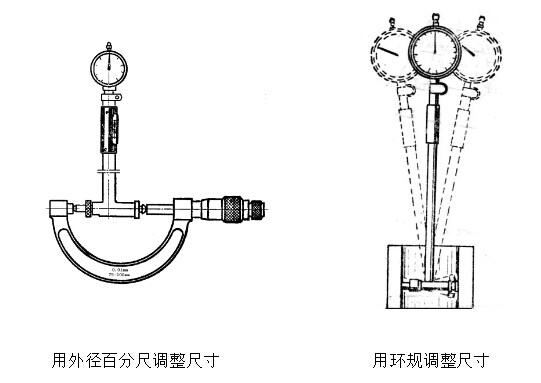

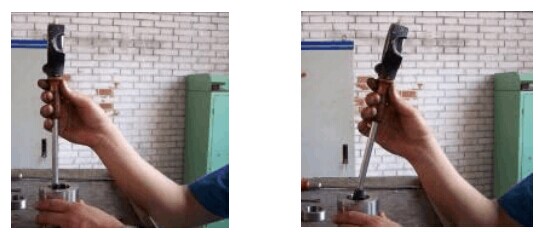

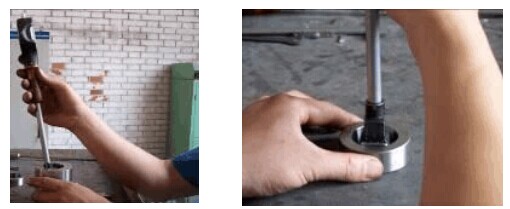

文字說明:根據被測量尺寸,選取校對環規,(當沒環規時,也可以用外 徑千分尺)校對百分表的“0”位。 校對“0”位的方法 分別將測頭、定位護橋和環規的工作面擦凈后用手按動幾次活動測頭,檢查百分表的靈敏度和示值變動量。符合要求時即可進行校對“0”位操作。用左手握住表桿手柄部位,右手按下定位護橋,把活動測頭壓下,放入環規內?;顒訙y頭放入環規后,前后擺動手并將固定側頭壓入校對環規內,并擺動幾次找出指針的拐點(即百分表指針旋轉方向變化的那一點),轉動百分表刻度盤,使“0”線與指針的“拐點”處重合。然后再擺動幾次表桿,以確定“0”位是否已校對準確。
內徑百分表使用圖解4
內徑百分表使用圖解5

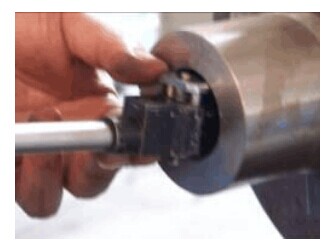

文字說明:測量時,操作內徑百分表的方法與校對其“0”位的方法相同,把測頭放入被測孔內后(注:用左手指將活動測量頭壓下,放入被測孔內),輕輕前后擺動幾次,觀察指針的拐點位置。如果指針恰好在“0”位處拐回,則說明被測孔徑與校對環規的孔徑相等,當指針順時針(俗稱:升表)方向轉動超過“0”位時,則說明被測孔徑小于校對環規的孔徑。當指針逆時針(俗稱:降表)方向轉動未到“0”位,則說明被測孔徑大于校對環規的孔徑。
內徑百分表使用圖解6

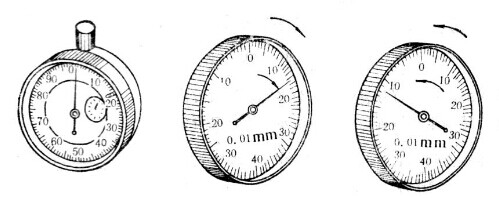

文字說明:測量時,用環規校對的“0”位刻線是讀數的基準。指針的拐點位置,不是在“0”位的左邊,就是在“0”位的右邊,讀數時要認真仔細,不要把正、負值搞錯。
內徑百分表使用圖解7
文字說明:a、 孔的圓度測量 如果要測量孔的圓度,應在孔的同一徑向截面內的幾個不同方向上測量 b、 孔的圓柱度測量 如果要測量孔的圓柱度,應在孔的幾個徑向截面內(上、中、下)測量 c、 誤差值 所測量的最大讀數值與最小讀數值之差的一半,即為圓度及圓柱度誤差。
