百分表讀數

百分表讀數原理

百分表是一種指示性量具，一般測量精度為0.01mm。百分表只能測出相對數值，不能測出絕對數值。主要用于測量工件形位誤差和位置誤差，也可用于機床上安裝時的找正。

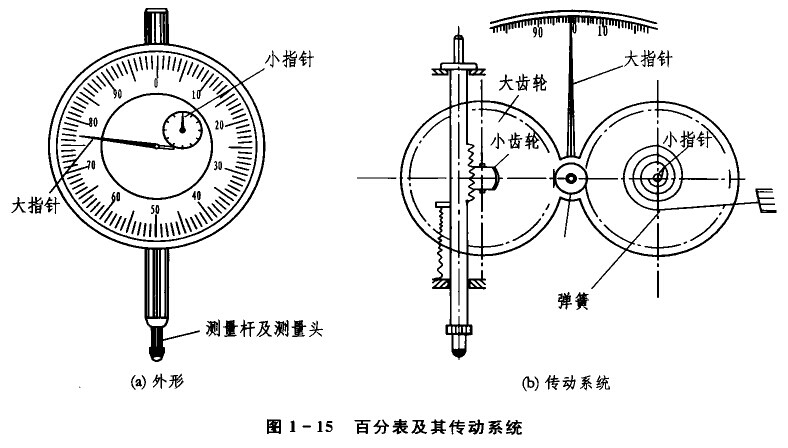

百分表的讀數原理如圖1—15所示。百分表有大指針和小指針，大指針刻度盤上有100格刻度．小指針刻度盤上有10格刻度。當測量桿向上或向下移動1mm時，通過表內的機構帶動大指針轉一周，小指針轉一格。也就是說，大指針每格讀數為0.01mm，用來讀1mm以下的小數值；小指針每格讀數為1mm，用來讀1mm以上的整數值。測量時，大小指針的瀆數變化值之和即為尺寸的變動量。大指針刻度盤可以轉動，供測量時調整大指針對零位線之用。

百分表的讀數原理是：量桿上齒條的齒距為0.625mm，當Z1＝16的齒輪轉動一周時，帶動量桿移動10mm,Z2＝100的齒輪隨齒輪Z1同步轉動一周，此時Z3＝10的齒輪轉動(即長針轉動)的周數為n3＝Z2／Z3＝100／10＝10周?？梢姡L針轉動一周時，量桿移動的距離為

10mm／10＝1mm

在長針指示的表面圓周上等分100格，則長針轉動1格時，量桿的移動量為：

1mm／100＝0．01mm

Z4＝100的齒輪轉動(即短針轉動)的周數為

n4＝(Z2／Z3)X(Z3／Z4)＝100／10×10／100＝1周

可見，短針轉動l周時，量桿移動的距離為：

10mm／1＝10mm

在短針指示的表面圓周上等分10格，則短針轉動1格時，量桿的移動量為：

10mm／10＝1mm

綜上所述，百分表的長針刻度每格代表0.01mm．共有100格，所以長針轉一周代表1mm。短針的刻度每格代表1mm，省長針轉1周時，短針才轉1格，所以短針是記錄長針?biāo)D(zhuǎn)的圈數的。測量時，量桿被推向管內，量桿移動的距離等于短針的讀數(測出的整數部分)加上長針的讀數(測出的小數部分)。

百分表讀數實例

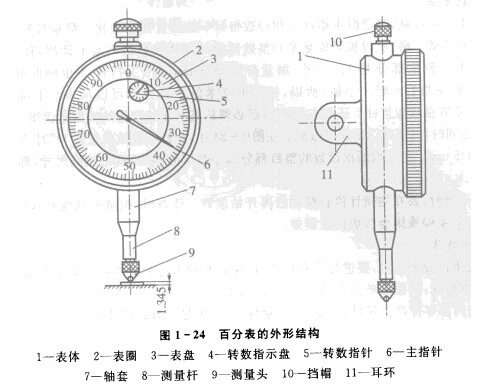

由圖1-24可見，測量時主指針6和5的位置都在變化。測量桿移動1mm時，轉數指針就轉動一格，所以被測值毫米的整數部分可以從轉數指示盤上讀出，在圖1-24中，被測值毫米的整數部分是1.另外，測量桿移動1mm時，主指針6也同時轉一圈；移動0.01mm時，主指針6轉一小格，所以，被測值毫米的小數部分可以從表盤上讀出。應該記住，讀數時不管是轉數指針5還是主指針6，都必須從離開的格數讀得。若指針停子兩條刻度線之間時，可用估度法得出數值。在圖1-24中，指針的起始位置是“0”時，則毫米的小數部分為0.345mm。把上面兩次讀數的整數部分和小數部分相加，就是被測尺寸，即1+0.345=1.345mm。

讀百分表時要在主指針停止擺動后再開始讀數。讀書時，眼睛的視線要垂直于表盤主指針來讀數，如果偏視則會造成讀數誤差。

百分表測量尺寸的讀數方法總結

（1）先讀整數位，小指針轉過的可讀數；

（2）再讀小數位，大指針轉過的可讀數；

（3）將上面整數位和小數位兩部分尺寸加起來，即為測量尺寸。
