千分表的外觀修理

千分表的外觀修理主要有以下幾項：

(1)外觀修整和清洗；

(2)刻度盤的修整和復制；

(3)表蒙的修理和制作

(4)其它零件明顯損壞的修理。

一、外觀修整和清洗

外觀缺陷如銹蝕、劃痕、碰傷等，多由于保管和使用不當引起．銹蝕用浸油砂布清除，但注意不要損傷噴漆或鍍層表面．漆層脫落，可用同色漆修補．碰傷部位的毛刺、凸起用細銼、油石修磨。

周期檢定中的千分表，大部分的工作量是清洗和加油。一般情況下，只要把后蓋、表圈和刻度盤取下，將表體和機芯放在120號汽油內清洗干凈即可。清洗時，一邊推動測桿一邊搖動干分表；也可用注射器噴洗機芯內各零件，但應注意防止游絲變形。洗凈后用皮老虎將機芯內的汽油吹干，然后在各軸孔中用注射器注入少量表油，以便潤滑，也可有效地消除千分表工作時的噪音。但用油不宜過多，一滴油一般可供2-3塊千分表使用。側桿、齒輪、齒條、游絲上忌用油。

機芯內油污較多和需要大修的千分表，可將齒條和齒輪卸下，用毛刷在汽油中清洗。

二、刻度盤的修整和復制

刻度盤刻線不清、斷線、數字和標記模糊或脫落時，可用鴨嘴筆蘸黑噴漆按原來的線型、字型描出．刻度盤忌用酒精或汽油揩擦。表面不潔時，可用棉花蘸肥皂水擦洗。

刻度盤損壞嚴重，又找不到配件時，可用照相和油墨落樣法曬制新盤。如果需要量很少，可采用直接照相的方法復制。方法是：借用一只完好的同型號刻度盤，以1：1翻拍成照片，然后細心揭去照片的紙基，將一層薄薄的照片用鵝牌膠貼在表盤上。粘貼后，紙面不應起皺。

三、表蒙的修理和制作

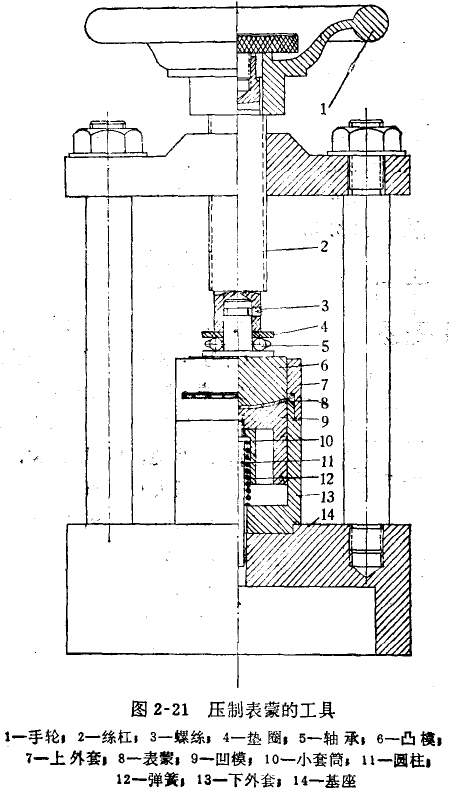

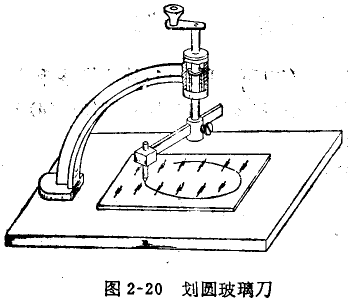

千分表表蒙用普通玻璃或有機玻璃制成．表蒙玻璃治污后，可用牙膏擦磨．玻璃擦毛了，可用煤油調和紅粉(氧化鐵)涂在牛皮上拋光。如玻璃破裂或有粗大劃底則應配換新表蒙。普通玻璃表蒙用圖2-20所示的劃圓玻璃刀裁制。有機玻璃表蒙一般為凸形，可用1毫米厚透明有機玻璃在圖2-21所示工具中壓制。此工具的形狀與小型手動壓力機相似。裝上各種附件后還可作其他用途。

壓制表蒙時，將附件（模具）的下外套13放在基座14上，下外套中裝有凹模9，凸模6裝在上外套7中，其上端用螺絲3與絲杠2相連，模具安裝好后，把裁制成條形的有機玻璃放在熱水中加熱變軟，然后由上外套的窄縫中送入模具．轉動手輪1，帶動絲杠2，將有機玻璃壓緊。由于下外套上端制成環形刃口，繼續加壓后有機玻璃的周圍多余部分被切掉，即壓制成凸形表蒙8．表蒙外徑應稍大于千分表表圈內徑，以保證嵌配后的密封性。

小套筒16和圓柱l1固定在凹模9上，彈簧12用來托起凹模，并將壓制好的表蒙送出。

為了避免凸模隨絲杠轉動，劃傷表蒙，絲杠2與凸模6通過螺絲3活動連結，以保證絲杠轉動時凸模只能上下移動。軸承5和墊圈4用來減小絲杠與凸模間的摩擦，凹模和凸模的工作面應十分光潔。

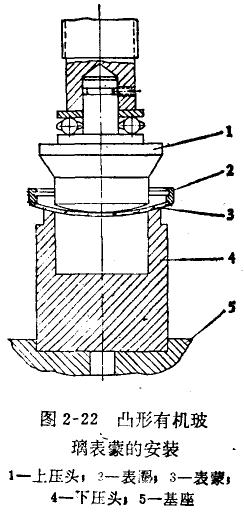

凸形有機玻璃表蒙的安裝，也可在圖2—21所示工具上進行，但需換用圖2—22所示附件(上壓頭和下壓頭)。安裝時，把表蒙3放在下壓頭4上，用手拿住表圈2套在上壓頭1上，然后轉動手輪，壓住表蒙。由于上下壓頭工作面的曲率半徑小于表蒙的曲率半徑，在壓力的作用下，表蒙向中心收縮，直徑變小并進入表圈，除去壓力后，表蒙就緊緊地嵌在表圈內。

四、測頭的修理

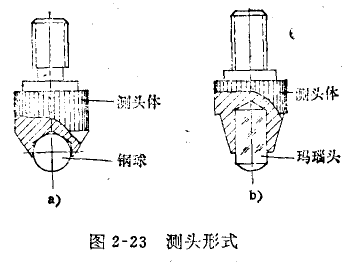

圖2-23是常見的測頭形式。測頭的修理方法可參考下面測帽的修理方法：

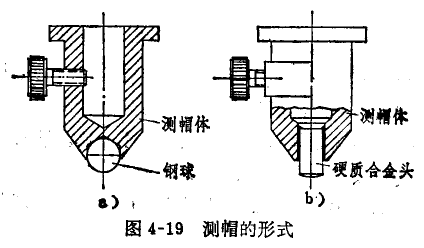

圖4-19是常見的兩種測帽的形式。對于圖4—19a所示測帽，鋼球磨損后，可將測帽夾持在墊有鋼皮鉗口的臺鉗上，用沖頭和小錘沖擊鋼球的側面，使磨損的部分翻轉到里面。鋼球翻轉轉后，用帶孔圓沖子扶緊。夾持測帽時，為了防止測帽變形，可在測帽的孔中緊緊地裝入一個圓棒。若鋼球不易松動，可在測帽孔底鉆一小通孔(1.2—1.5毫米)，用鋼釬從孔中將鋼球頂出，然后翻轉安裝．鋼球多次翻轉后應配換新鋼球。

對于圖4—19b所示的鑲有硬質合金頭的測帽，修理時可將測帽裝夾在車床或鉆床上，用研磨器和人造金剛石研磨膏研磨和拋光。研磨器用鑄鐵板制成，板上用鋼球壓一圓形凹窩．鑲有人造寶石的球面測頭也可用此法修研。
