刀片型號識別 如何看懂刀片字母數字的意思

[原創內容] 發布于:2018-11-23 14:13:01 閱讀:25311次 編輯:思誠市場部

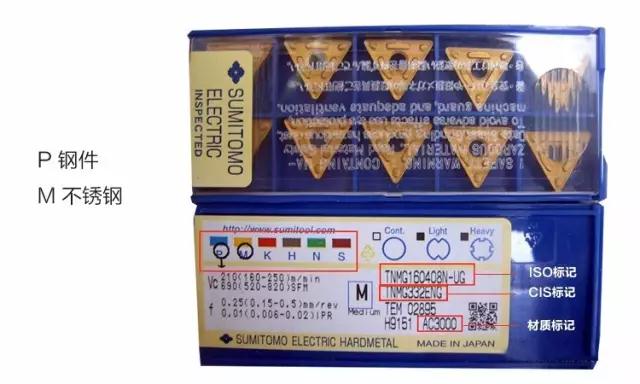

刀具規格不是簡單的命名,而是有一套規范的完整的命名體系,目前車刀片的命名是目前最統一的,我們以住友為例。
刀片型號識別 如何看懂刀片字母數字的意思
看到這個規格我們立馬能想到,刀片是這個樣子的↓
刀片型號識別 如何看懂刀片字母數字的意思

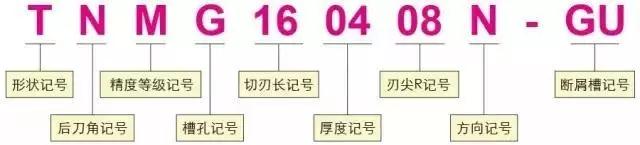

咱們進一步來分解下更多規格。

☆ 形狀記號表

T N M G 16 04 08 N - GU

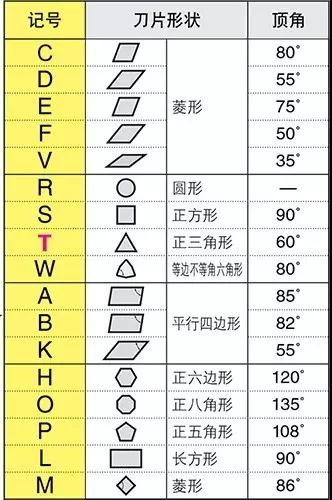

“T”在下面這個表里顯示的是正三角形
刀片型號識別 如何看懂刀片字母數字的意思

☆ 后刀角記號
N M G 16 04 08 N - GU

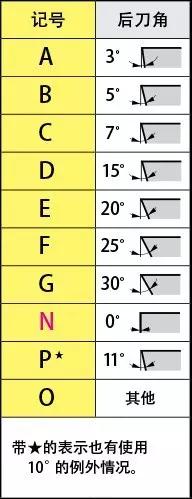

"N"的后刀角為0°,這個刀片是一個負型刀片
刀片型號識別 如何看懂刀片字母數字的意思

☆ 精度記號
T N M G 16 04 08 N - GU

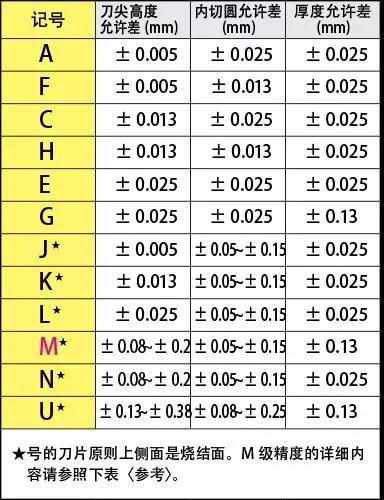

"M"的精度參考下面表格
刀片型號識別 如何看懂刀片字母數字的意思

☆ 槽孔記號
T N M G 16 04 08 N - GU

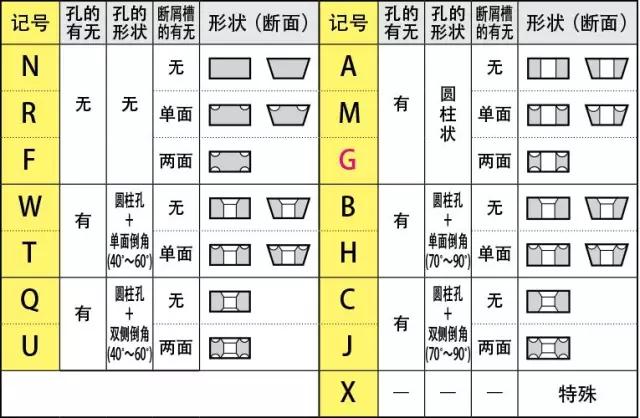

“G”在下面表格可以看出是有孔刀片,而且是兩面可用的有孔刀片
刀片型號識別 如何看懂刀片字母數字的意思

☆ 切刃長記號
T N M G 16 04 08 N - GU

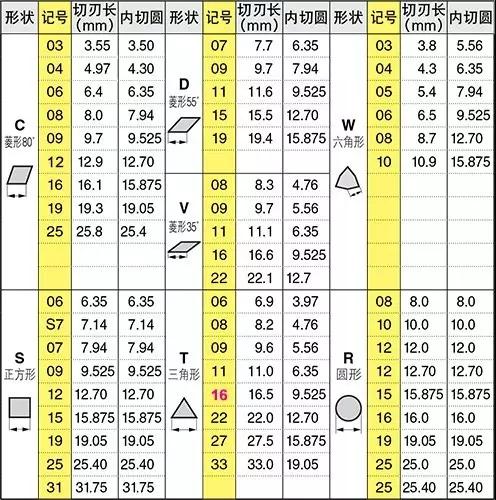

“16”的標記參考下表里的“T”標記欄內的“16”,所以這個刀片的切刃長為16.5mm
刀片型號識別 如何看懂刀片字母數字的意思

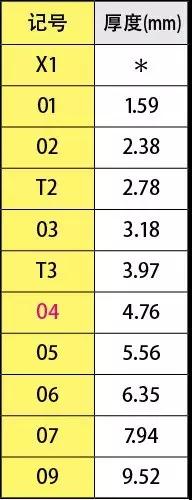

☆ 厚度記號
T N M G 16 04 08 N - GU
“04”的標記厚度為4.76mm
刀片型號識別 如何看懂刀片字母數字的意思

☆ 刀尖R記號
T N M G 16 04 08 N - GU

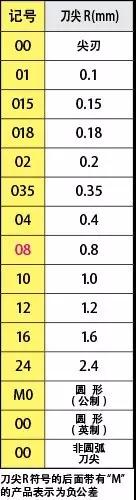

“08”在下表里看到刀尖R為0.8mm
刀片型號識別 如何看懂刀片字母數字的意思

☆ 方向記號
T N M G 16 04 08 N - GU
“N”標示的是無方向
刀片型號識別 如何看懂刀片字母數字的意思

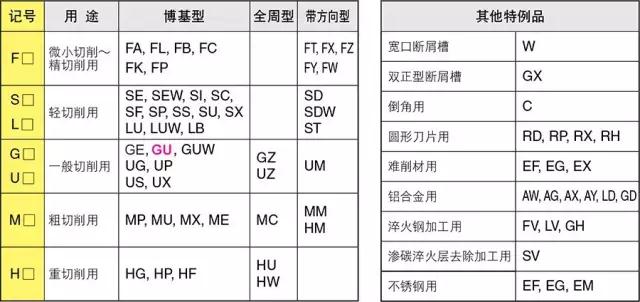

☆ 斷屑槽記號
T N M G 16 04 08 N - GU
“GU”是一般切削用斷屑槽種類,適用于通用切削加工
刀片型號識別 如何看懂刀片字母數字的意思
刀片型號識別 如何看懂刀片字母數字的意思
了解以上這些就可以簡單的從刀片的型號來判斷刀片的形狀以及判斷適用的加工種類了,"TNMG160408N-GU AC8025P"這個型號是適合鋼件一般切削加工用的帶孔可雙面使用六個角的三角形負型刀片。
