在編制程序時，正確地選擇數控刀具是很重要的。對數控刀具總的要求是安裝調整方便、剛性好、精度高、耐用度好，在此基礎上綜合考慮工件材料的切削性能，機床的加工能力，數控加工工序的類型，切削用量以及與機床和數控裝置工作范圍有關的諸多因素。
1、直徑 D6
2、刃長 15
3、刃數 4T
4、全長 50L
5、柄徑 D6
答案如下：
HMES-SP4060-1500
HMES4060-1500
H代表加工HRC50到70之間的材料
4代表刃數
60代表直徑
1500代表刃長
找到以上的型號就可以知道柄徑和全長了
1、直徑 D4
2、CR角 0.5
3、有效長12
4、刃數 4T
5、全長 60L
6,、 柄徑 D6
答案如下：
HRRS-4040-05-12-6
H代表加工HRC50到70之間的材料
4代表刃數
40代表直徑
05代表R角
12代表刃長
6代表柄徑
找到以上的型號就可以知道柄徑和全長了
7、球刀的組成部分
1、直徑 D6
2、R角 3
3、有效長12
4、刃數 2T
5、全長 80L
6、柄徑 6
答案如下：
CSEB-2060-1200
2代表刃數
60代表直徑
12代表刃長
刀具選用在機加工中的重要地位不言而喻，學會選擇刀具能幫助你工作起來得心應手，如何為客戶選擇一把適合的刀具？下面小編以佑能刀具選型為例。
1、需要什么樣的條件
1、刀具的種類按開關分為平刀、圓角、球刀；
2、所加工的材料；
3、直徑；
4、刃長；
5、刃數；
6、圓角刀的角多少；
7、柄徑（有直身與非直身之分）；
8、全長。
2、所加工的材料；
3、直徑；
4、刃長；
5、刃數；
6、圓角刀的角多少；
7、柄徑（有直身與非直身之分）；
8、全長。

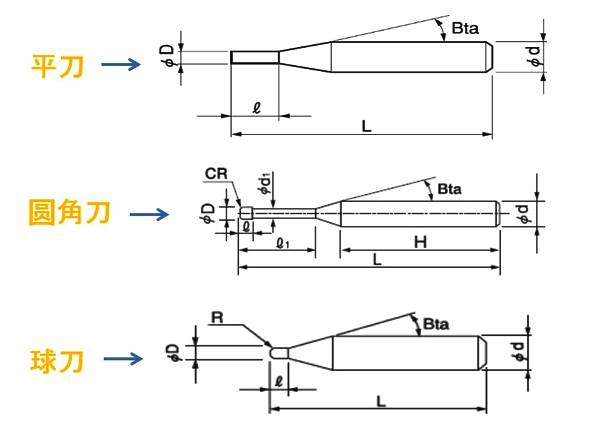

2、刀具的種類（按形狀）
3、客戶一般給出的參數
- D6*15*4T*D6*50L(平刀）
- D4*R0.5*12*4T*D6或D4*60L(圓角刀）
- R3*12*2T*D6*90L(球刀）
1、平刀、圓角、球刀
2、所加工的材料
3、直徑
4、刃長
5、刃數
6、圓角刀的角多少
7、柄徑（直身與非直身）
8、全長
4、直身與非直身的區別
（非直身→ 柄徑≠直徑（即D=d））
（直身→ 柄徑=直徑（即D=d），常用的直身型號有：D3、D4、D6、D8、D10、D12）

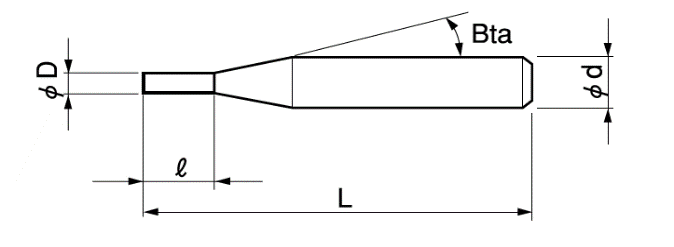

5、平刀的組成部分
（D6*15*4T*D6*50L(加工HRC50以上））
1、直徑 D6
2、刃長 15
3、刃數 4T
4、全長 50L
5、柄徑 D6
答案如下：
HMES-SP4060-1500
HMES4060-1500
H代表加工HRC50到70之間的材料
4代表刃數
60代表直徑
1500代表刃長
找到以上的型號就可以知道柄徑和全長了

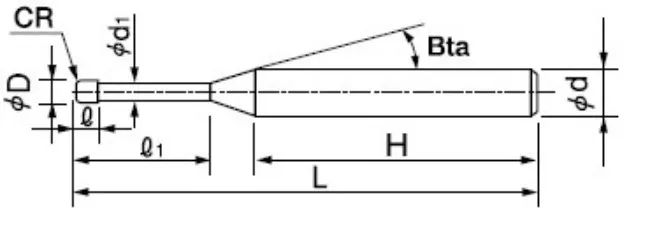

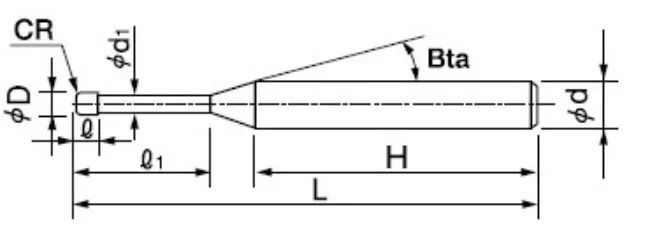

6、圓角刀的組成部分
（D4*R0.5*12*4T*D6*60L(圓角刀））
1、直徑 D4
2、CR角 0.5
3、有效長12
4、刃數 4T
5、全長 60L
6,、 柄徑 D6
答案如下：
HRRS-4040-05-12-6
H代表加工HRC50到70之間的材料
4代表刃數
40代表直徑
05代表R角
12代表刃長
6代表柄徑
找到以上的型號就可以知道柄徑和全長了

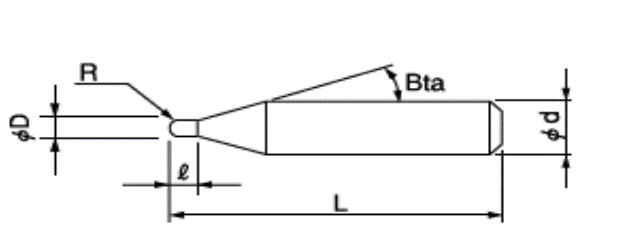

7、球刀的組成部分
（R3*12*2T*D6*90L(加工HRC50以下））
1、直徑 D6
2、R角 3
3、有效長12
4、刃數 2T
5、全長 80L
6、柄徑 6
答案如下：
CSEB-2060-1200
2代表刃數
60代表直徑
12代表刃長
找到以上的型號就可以知道柄徑和全長了
?
