技術中心2024-12-21
相較于切削式絲攻加工，是邊切削邊排屑，擠壓絲攻則是利用塑型加工，擠壓材料形成牙山。
01切削式絲攻和擠壓絲攻的差異

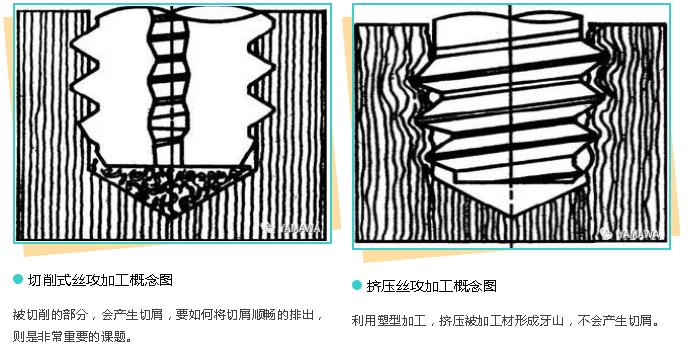

從金屬纖維的內部組織，來分析切削式絲攻和擠壓絲攻所加工出的內螺紋，切削加工時，會切斷材料的金屬纖維，而擠壓加工時，是透過擠壓材料形成牙山，金屬纖維并不會被切斷。
02擠壓絲攻的特長
?無屑攻牙

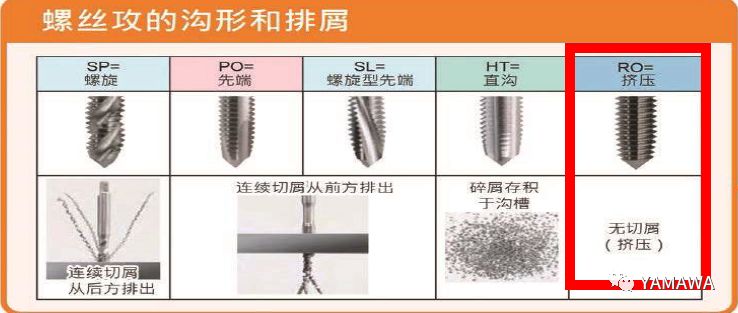

因不會產生切屑，最適用在盲孔攻牙，且節省了切屑處理程序。
從基礎認識螺絲攻系列的擠壓絲攻篇，匯整了擠壓絲攻與切削式絲攻 的差異、牙山的形狀、產品的特長等內容，即使是初次使用擠 壓絲攻 的使用者，也可輕松上手。
01切削式絲攻和擠壓絲攻的差異
從金屬纖維的內部組織，來分析切削式絲攻和擠壓絲攻所加工出的內螺紋，切削加工時，會切斷材料的金屬纖維，而擠壓加工時，是透過擠壓材料形成牙山，金屬纖維并不會被切斷。
02擠壓絲攻的特長
?無屑攻牙
因不會產生切屑，最適用在盲孔攻牙，且節省了切屑處理程序。
?不易折損

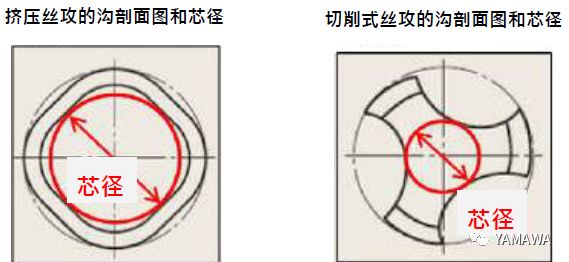

因不需要排屑用之溝槽，因此螺絲攻的芯徑較大，也無切屑之干擾，所以不易折損。
因不需要排屑用之溝槽，因此螺絲攻的芯徑較大，也無切屑之干擾，所以不易折損。
? 內螺紋中徑精度高
因內螺紋是以擠壓塑型而成，所以內螺紋表面光滑，中徑尺寸安定。
? 攻牙效率高使用壽命長
不具有會因為切削而磨耗的刀刃，因此比切削式絲攻更適合高速加工，且使用壽命也較長。若施以氧化、氮化、TiN、TiCN處理，其使用壽命可延長至2~20倍。
? 僅限于加工延展性佳的材料
? 需嚴格管理底孔徑
底孔徑的誤差范圍，僅約為牙距的5%，比切削式絲攻更需嚴格管理底孔徑。
攻牙扭力比切削式絲攻大2~3倍。
03用擠壓絲攻加工出來的內螺紋牙形

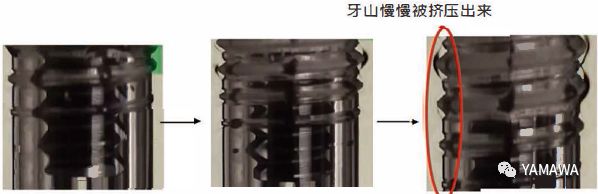

擠壓絲攻攻牙時的內螺紋剖面圖，可清楚看出加工時材料受擠壓·慢慢成形的清況，以及完成攻牙后，內螺紋最后所形成的獨特山頂U(kuò)形缺口牙形。
因內螺紋是以擠壓塑型而成，所以內螺紋表面光滑，中徑尺寸安定。
? 攻牙效率高使用壽命長
不具有會因為切削而磨耗的刀刃，因此比切削式絲攻更適合高速加工，且使用壽命也較長。若施以氧化、氮化、TiN、TiCN處理，其使用壽命可延長至2~20倍。
? 僅限于加工延展性佳的材料
? 需嚴格管理底孔徑
底孔徑的誤差范圍，僅約為牙距的5%，比切削式絲攻更需嚴格管理底孔徑。
攻牙扭力比切削式絲攻大2~3倍。
03用擠壓絲攻加工出來的內螺紋牙形

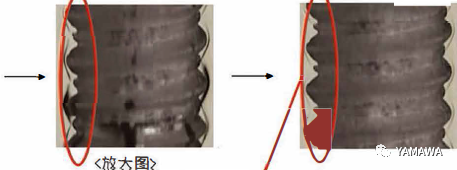

擠壓絲攻攻牙時的內螺紋剖面圖，可清楚看出加工時材料受擠壓·慢慢成形的清況，以及完成攻牙后，內螺紋最后所形成的獨特山頂U(kuò)形缺口牙形。

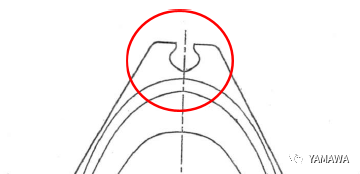

用擠壓絲攻所加工出的內螺紋牙頂形狀·
04內螺紋內徑和飽和率
擠壓絲攻是透過擠壓材料形成牙山。牙山左右兩邊的材料，受到絲攻擠壓，所加工出來的內螺紋，牙頂會形成像火山口一樣的U形缺口，此部位被稱為牙口。
擠壓絲攻是透過擠壓材料形成牙山。牙山左右兩邊的材料，受到絲攻擠壓，所加工出來的內螺紋，牙頂會形成像火山口一樣的U形缺口，此部位被稱為牙口。

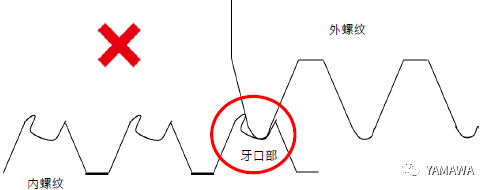

牙口部過大時，容易產生的問題如下:
如果外螺紋鎖歪，就非常容易卡進牙口，造成螺牙死鎖或鎖付不良的問題。而且如果牙口剝落，也可能造成電路板短路。
如果外螺紋鎖歪，就非常容易卡進牙口，造成螺牙死鎖或鎖付不良的問題。而且如果牙口剝落，也可能造成電路板短路。
用切削式絲攻加工時，攻牙前的底孔徑，等于攻牙后的內螺紋內徑。原因是內螺紋是用切削出來的。而擠壓絲攻是透過擠壓底孔，慢慢塑型成內徑，所以底孔徑一定要比內徑大。底孔徑設定正確，才能擠壓出適當?shù)难佬巍?nbsp;
