咨詢
客戶只說要直槽絲攻的[5/8-11牙]第2攻的絲攻。只有這樣說，知道是哪一種絲攻嗎？
回答
5/8-11牙的產品，有美制螺紋（U）和英制螺紋（W）2種，所有必須跟客人確認，需要的是哪一種。
以下說明兩者的差異：
以下說明兩者的差異：
解說
美制螺紋（UNC/UNF等）是美國規格，英制螺紋是英國的規格。尺寸5/8都是用英寸表示，大徑5/8X25.4=15.875（mm）。5/8的美制螺紋（粗牙）和英制螺紋的牙數都是11牙。
牙距25.4/11（牙）=2.309...相同。
牙距25.4/11（牙）=2.309...相同。

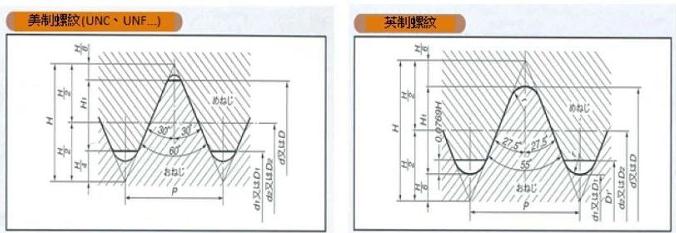

那么美制和英制螺紋，到底哪里不一樣呢？這里仔細說明一下，請看下面的螺紋牙形：
美制螺紋的螺紋牙角是60度，而英制螺紋則是55度，有看出來嗎？而且咬合高度（H1）也不一樣。例如5/8-11UNC（美制螺紋）為1.25mm、5/8W11英制螺紋為1.48mm。因為螺紋牙角和咬合高度不一樣，所以就螺紋而言是完全不一樣的東西。因此，必須跟客戶確認要的是[美制]還是[英制]的螺紋。
建議
建議
美制螺紋和英制螺紋有幾個相同外徑X牙數的尺寸規格，需特別注意。例如）1/4W20:1/4-20UNC、3/8W16:3/8-16UNC、3/4W10:3/4-10UNC等產品
