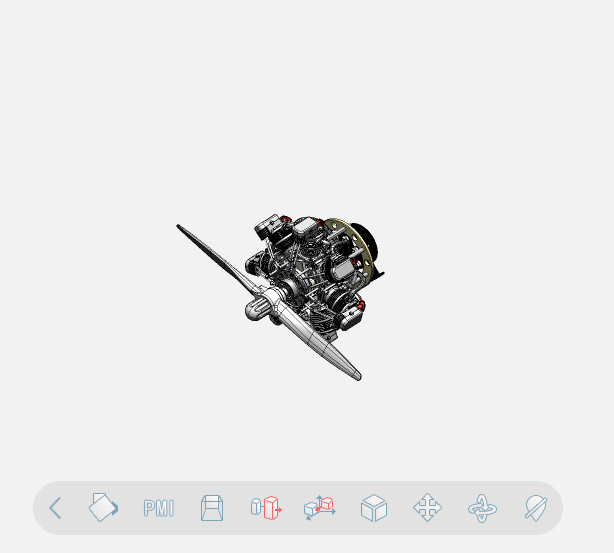

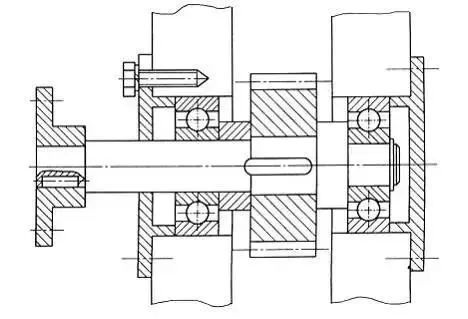

機械是一門嚴謹?shù)膶?shí)踐性很強的學科就圖紙而言，那更是不能出錯一處有錯，實際應用就會謬之千里，考考你你能看出這個圖的錯誤嗎？
如何看懂機械圖紙？

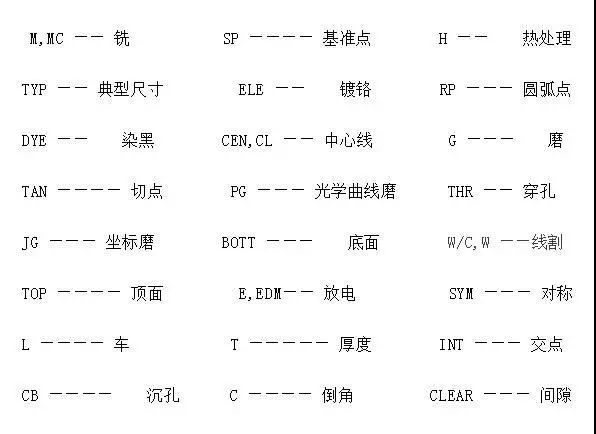

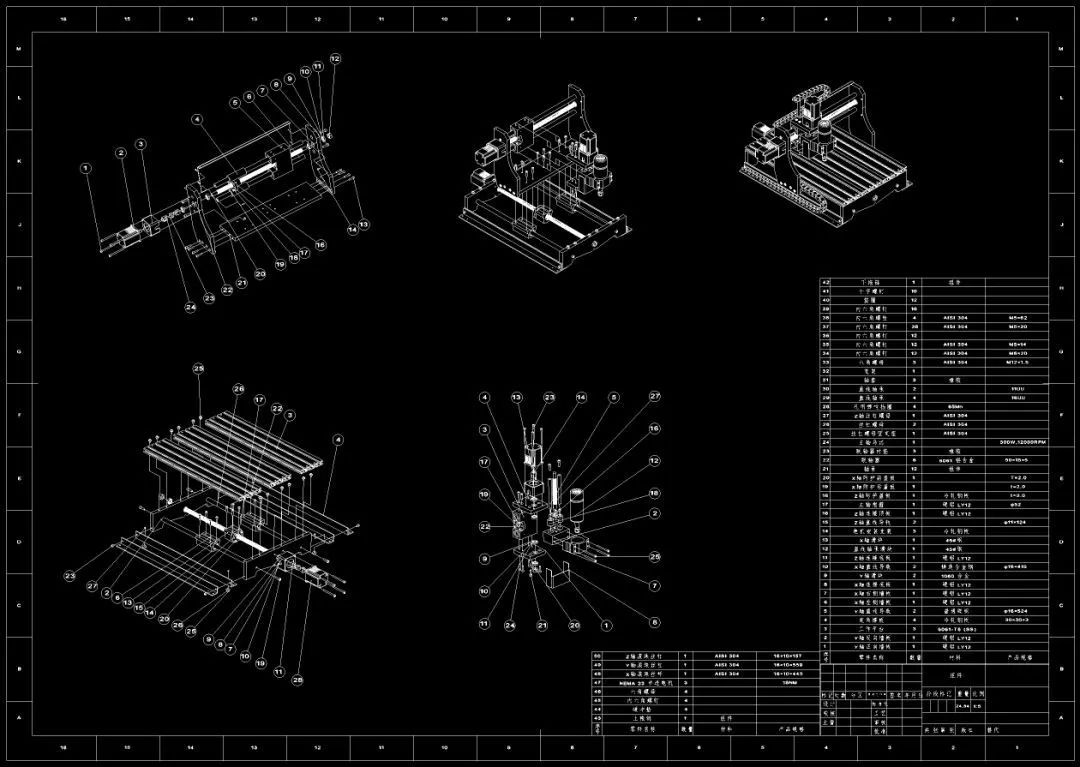

明確圖紙類型：是裝配圖、簡圖、原理圖，還是零件圖，BOM表，不同類型的圖紙要表達的信息及側重點均有不同；
看圖紙描述的對象：即圖紙的標題；雖然每個人、每個公司的圖紙都會有所相同，但大家都基本遵循國家的制圖標準，一張圖紙做出來就是為了給人看的，要是特殊的地方太多，別人都看不懂那就失去了它的意義。所以首先看標題欄（右下角）里面的對象名稱、編號、數量、材料（如果有）、比例、單位等信息；
看圖紙描述的對象：即圖紙的標題；雖然每個人、每個公司的圖紙都會有所相同，但大家都基本遵循國家的制圖標準，一張圖紙做出來就是為了給人看的，要是特殊的地方太多，別人都看不懂那就失去了它的意義。所以首先看標題欄（右下角）里面的對象名稱、編號、數量、材料（如果有）、比例、單位等信息；
第一角法在歐洲國家應用廣泛（如英國、德國、瑞士等）；第三角法與我們觀看物體位置的方向相同，因此美國、日本等國，使用此種投影法；中國國家標準CNSB1001規定，第一角法與第三角法皆適用，但同一張圖中，不得同時采用。

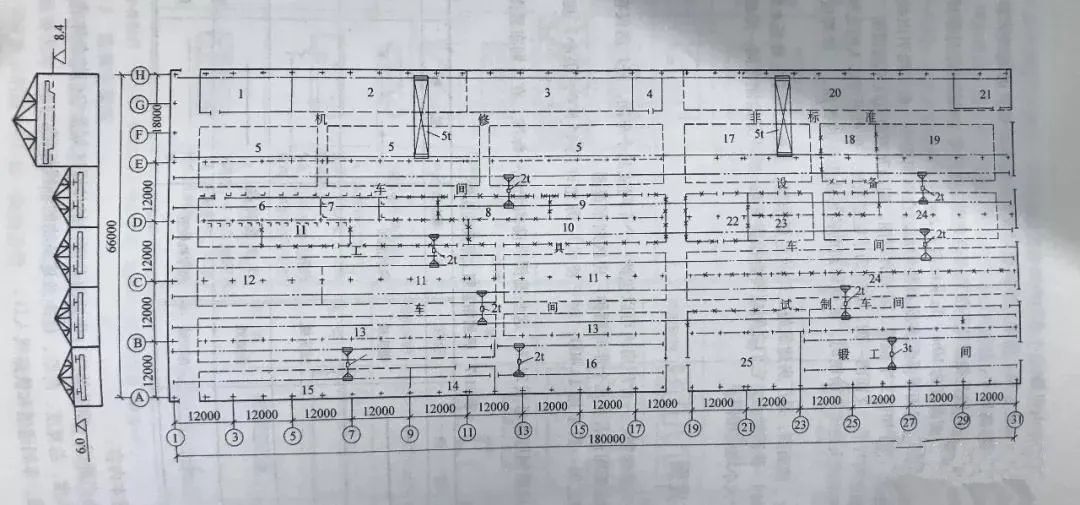

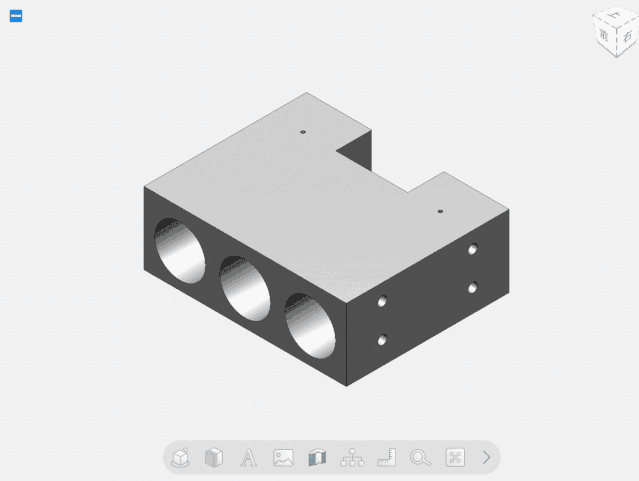

通過視圖對應產品的關鍵結構；這是視圖的關鍵點，需要積累和空間想象能力的，如果不能還原實際產品的樣子，就會出現如笑話所說“挖個井卻造了個煙囪”的窘狀。
確定產品尺寸；這個只需要大概地看一下，有個大概的概念就行了，如果是制造者，到用到的時候再去看。
到這里，只要你看過圖紙，上面這5條從圖紙上都能看得懂，你就可以算是看得懂圖紙的外行了；就像你看了一份房子的圖紙后，你知道了房子的戶型結構，大小了，不想深入的可以到此為止。然而，機械類的圖紙信息，遠遠不止這些。
機械圖紙（這里說的都是標準的產品加工圖）表達的是一個零件或者部件或者一臺機器的結構、尺寸、材料、精度等等機械行業用得到的所有設計數據。
入行前已經看到了材料和結構部分，但是圖紙里還有很多信息，由于機械類的信息幾乎全部都在圖紙里面，光看機械設計手冊就上千頁，圖紙中每一個尺寸標注，每一個表達都有一定的講究，都意味著很多基礎的知識，這個能看懂多少全靠個人的積累了；
圖紙中產品的精度
通過視圖對應產品的關鍵結構；這是視圖的關鍵點，需要積累和空間想象能力的，如果不能還原實際產品的樣子，就會出現如笑話所說“挖個井卻造了個煙囪”的窘狀。
確定產品尺寸；這個只需要大概地看一下，有個大概的概念就行了，如果是制造者，到用到的時候再去看。
到這里，只要你看過圖紙，上面這5條從圖紙上都能看得懂，你就可以算是看得懂圖紙的外行了；就像你看了一份房子的圖紙后，你知道了房子的戶型結構，大小了，不想深入的可以到此為止。然而，機械類的圖紙信息，遠遠不止這些。
機械圖紙（這里說的都是標準的產品加工圖）表達的是一個零件或者部件或者一臺機器的結構、尺寸、材料、精度等等機械行業用得到的所有設計數據。
入行前已經看到了材料和結構部分，但是圖紙里還有很多信息，由于機械類的信息幾乎全部都在圖紙里面，光看機械設計手冊就上千頁，圖紙中每一個尺寸標注，每一個表達都有一定的講究，都意味著很多基礎的知識，這個能看懂多少全靠個人的積累了；
圖紙中產品的精度
機械類的尺寸（例如一個圓柱的直徑）不只是一個尺寸而已，無論標注了公差（±0.XX這樣的）還是沒有標注的尺寸都是一個范圍，這就是機械的（尺寸）精度，這個概念要一直都有。
3、圖樣中，機件的可見輪廓線用粗實線畫出，不可見輪廓線用虛線畫出，尺寸線和尺寸界線用細實線畫出來，對稱中心線和軸線用細點劃線畫出。虛線、細實線和細點劃線的圖線寬度約為粗實線的1/3。
4、比例是指圖中圖形尺寸與實物尺寸之比。
5、比例1：2是指實物尺寸是圖形尺寸的2倍，屬于縮小比例。
6、比例2：1是指圖形尺寸是實物尺寸的2倍，屬于放大比例。
7、在畫圖時應盡量采用原值比例的比例，需要時也可采用放大或縮小的比例，其中1：2為縮小比例，2：1為放大比例。無論采用那種比例圖樣上標注的應是機件的實際尺寸。
8、圖樣中書寫的漢字、數字和字母，必須做到字體工整，筆畫清楚，間隔均勻，排列整齊，漢字應用長仿宋體書寫。
9、標注尺寸的三要素是尺寸界限、尺寸線、尺寸數字。
10、尺寸標注中的符號：R表示圓半徑，ф表示圓直徑，Sф表示球直徑。
11、圖樣上的尺寸是零件的實際尺寸，尺寸以毫米為單位時，不需標注代號或名稱。
12、標準水平尺寸時，尺寸數字的字頭方向應向上；標注垂直尺寸時，尺寸數字的字頭方向應朝左。角度的尺寸數字一律按水平位置書寫。任何圖線穿過尺寸數字時都必須斷開。
13、斜度是指斜線對水平線的傾斜程度，用符號∠表示，標注時符號的傾斜方向應與所標斜度的傾斜方向一致。所標錐度方向一致。
14、符號“∠1：10”表示斜度1：10，符號“ 1：5”表示錐度1：5。
15、平面圖形中的線段可分為已知線段、中間線段、連接線段三種。它們的作圖順序應是先畫出已知線段，然后畫中間線段，最后畫連接線段。
16、已知定形尺寸和定位尺寸的線段叫已知線段；有定形尺寸，但定位尺寸不全的線段叫中間線段；只有定形尺寸沒有定位尺寸的線段叫連接線段。
17、主視圖所在的投影面稱為正投影面，簡稱正面，用字母V表示。俯視圖所在的投影面稱為水平投影面，簡稱水平面，用字母H表示。左視圖所在的投影面稱為側投影面，簡稱側面，用字母W表示。
18、三視圖的投影規律是，主視圖與俯視圖等長；主視圖與左視圖等高；俯視圖與左視圖等寬。
19、零件有長、寬、高三個方向的尺寸，主視圖上能反映零件的長和高，俯視圖上只能反映零件的長和寬，左視圖上只能反映零件的高和寬。
20、零件有上、下、左、右、前、后六個方位，在主視圖上只能反映零件的上，下，左，右方位：俯視圖上只能反映零件的前，后，左，右方位：左視圖上只能反映零件的上，下，前，后方位。
21、基本視圖一共有三個，它們的名稱分別是主視圖，俯視圖，左視圖。
22、除基本視圖外，還有仰視圖，右視圖和后視圖三種視圖。
23、按剖切范圍的大小來分，剖視圖可分為全剖視圖、半剖視圖、局部剖視圖三種。
24、剖視圖的剖切方法可分為全剖、半剖、局部剖、階梯剖、組合剖五種。
25、剖視圖的標注包括三部分內容：①表示剖切平面位置的符號（剖切線），并在 兩端標有字母②表示投影方向的箭頭③在剖視圖上方注寫有“×——×”字樣。
26、省略一切標注的剖視圖，說明它的剖切平面是通過機件的對稱平面進行剖切后而后畫出的 。
27、剖面圖用來表達零件的內部形狀，剖面可分為實體部分和空心部分兩種。
28、移出剖面和重合剖面的區別是：移出剖面-畫在視圖輪廓外面的剖面，重合剖面-畫在視圖輪廓里面的剖面。
29、圖樣中的圖形只能表達零件的結構形狀，零件的真實大小應以圖樣上所標注的尺寸為依據。
30、標注尺寸的數字稱為尺寸基礎，機器零件長，寬，高三個方向上，每個方向至少有一個尺寸基準。
31、螺紋的五要素是螺紋牙型，直徑，螺距，導程，線數，旋向。
32、只有當內、外羅紋的牙型，直徑，螺距，線數，旋向一致時，他們才能互相旋合。
33、螺紋的牙型、直徑、螺距都符合國家標準規定的稱為標準螺紋；牙型不符合國家標準的稱為非標準螺紋；牙型符合國家標準，但直徑、螺距不符合國家標準的稱為特殊螺紋。
34、外螺紋的規定畫法是：大徑用＿d＿＿＿表示，小徑用＿d1＿表示，終止線用粗 實線表示。
35、在剖視圖中，內螺紋的大徑用＿D＿＿＿表示，小徑用＿D1＿＿＿表示，終止線用粗實線表示。不可見螺紋孔，其大徑、小徑和終止線都用粗實線表示。
36、常見的螺紋鏈接形式有螺栓連接、雙頭螺柱連接和螺釘連接。
37、常用鍵的種類有普通平鍵、半圓鍵、鉤頭楔鍵、花鍵。
38、圓柱齒輪按齒輪的方向可分為直齒、斜齒和人字齒。
39、齒輪輪齒部分的規定畫法是：齒頂圓用粗實線繪制；分度圓用細點劃線繪制；齒根圓用細實線繪制，也可省略不畫。在剖視圖中，齒根圓用粗實線繪制。
40、當零件所有表面具有相同的表面粗糙度要求時，可在圖樣右上角統一標注；當零件表面的大部分粗糙度相同時，可將相同的粗糙度代號標注在右上角，并在前面加注其余兩字。

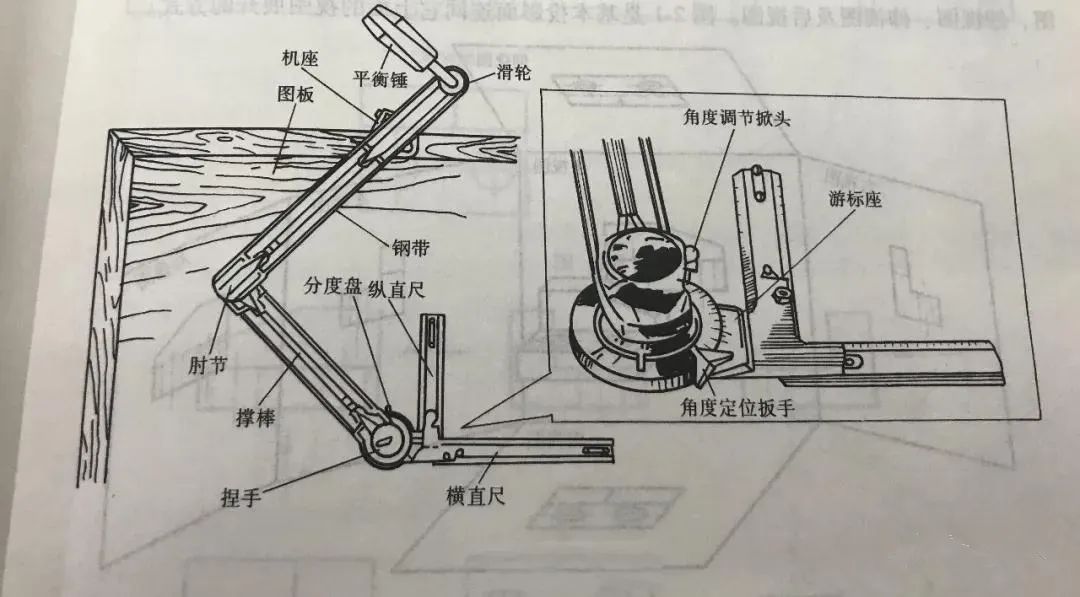

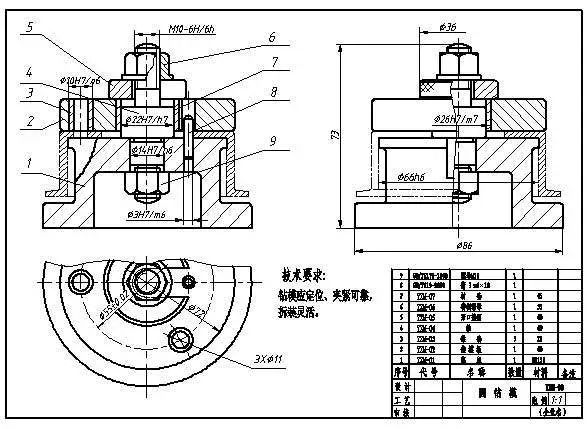

41、一張完整的裝配圖應具有下列四部分內容；①一組視圖；②必要尺寸；③技術 要求；④零件序號和明細欄。
42、裝配圖中的尺寸種類有①規格尺寸②裝配尺寸③安裝尺寸④外形尺寸⑤其它 重要尺寸。
