加工時發(fā)生的問題稱為「溶著」,那么「溶著」是在什么情況下會發(fā)生的?可直接辨識得出來嗎?
「溶著」是指絲攻加工時,切削所產(chǎn)生切削熱將被削材與刀具表面組織產(chǎn)生融合附著現(xiàn)象。一般說法用「黏著」就應(yīng)該知道。具體來說,下圖為「溶著」的圖片表示,實際發(fā)生溶著的情形。溶著發(fā)生的部位和程度有各種不同的情形,請務(wù)必注意。
【實際溶著發(fā)生的狀況寫真】

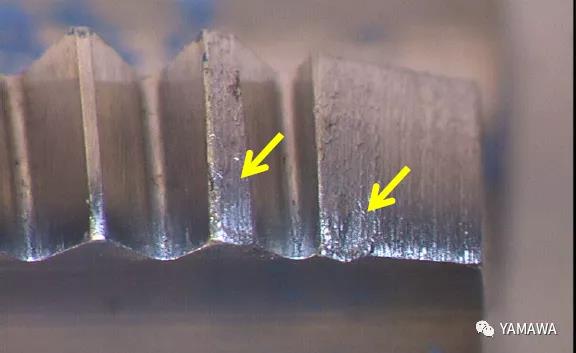

①切刃面發(fā)生輕度的「溶著」

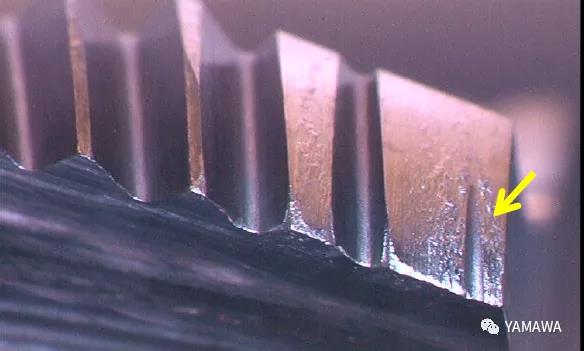

②切刃面發(fā)生嚴(yán)重的「溶著」

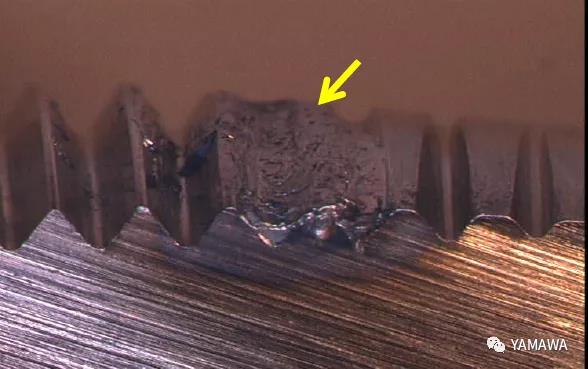

③螺紋牙山面全部「溶著」

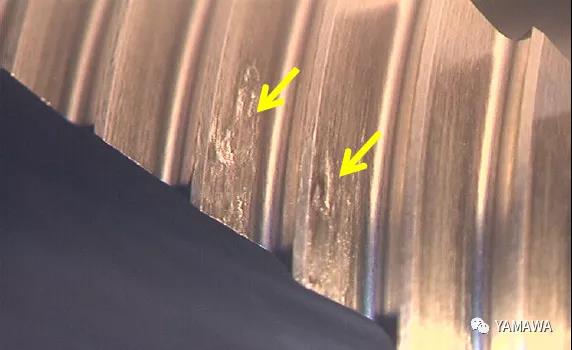

④螺紋牙面發(fā)生「溶著」
一般用目視觀察是很難分辨的。如果用放大鏡來檢查就能看很清楚。絲攻加工時發(fā)生問題的時候,請仔細(xì)觀察絲攻狀況也有可能發(fā)現(xiàn)問題原因。
發(fā)生溶著現(xiàn)象時會產(chǎn)生許多加工問題,「崩牙」、「折損」、「內(nèi)螺紋GP檢測不通過」、「內(nèi)螺紋表面皺褶不良」等問題產(chǎn)生。還有、溶著問題發(fā)生的原因主要是,「切削油供給量不足」或「切削速度過快」,等請務(wù)必注意。
