倒置金相顯微鏡是金屬材料研究和質量控制中不可或缺的精密儀器。本文將為您詳細解析倒置金相顯微鏡的目鏡配置，讓您深入了解這種高精度觀察工具的構造特點。

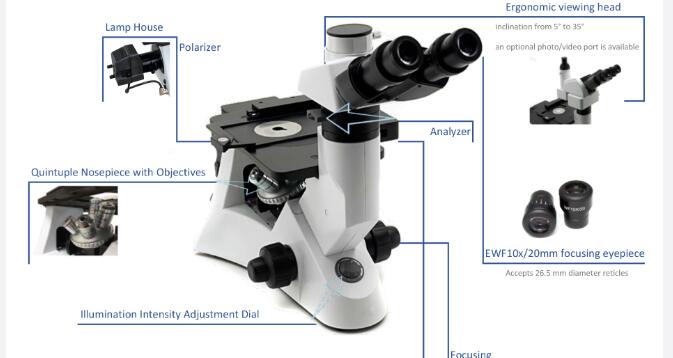

一、倒置金相顯微鏡的基本結構

1、倒置金相顯微鏡的設計獨特，物鏡位于樣品的下方，這與常規顯微鏡的結構完全不同。

2、這種設計允許觀察較大或較厚的樣品，特別適合冶金、材料科學等領域的研究需求。

3、倒置式結構還有利于樣品的快速更換和操作，提高了工作效率。

二、倒置金相顯微鏡的目鏡配置

1、標準配置：大多數倒置金相顯微鏡配備雙目或三目觀察頭。

2、雙目配置：包含兩個目鏡，主要用于雙眼觀察。這種配置能提供舒適的觀察體驗，減少眼睛疲勞。

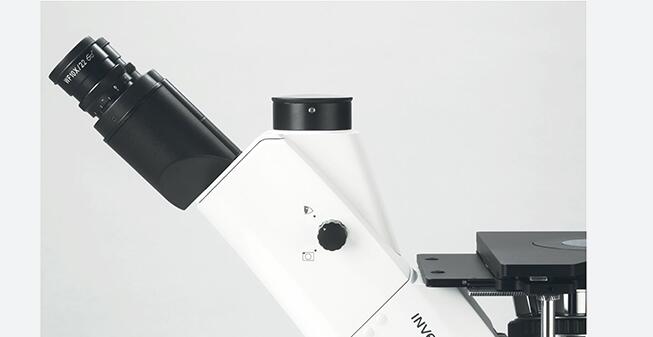

3、三目配置：除了雙目觀察外，還增加了一個垂直筒，用于安裝相機或其他成像設備。這種配置更適合需要圖像記錄的應用場景。

三、目鏡的技術參數

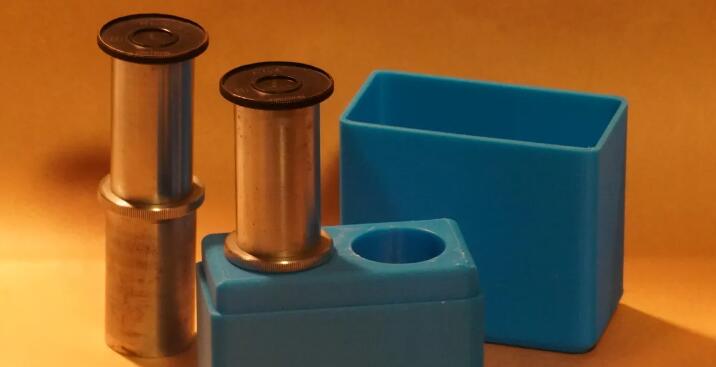

1、放大倍數：常見的目鏡放大倍數包括10X、15X和20X。其中10X是最為常用的配置。

2、視場數：通常在18mm到26mm之間，較大的視場數可以提供更寬闊的觀察范圍。

3、眼點距離：高眼點設計（20mm以上）可以讓戴眼鏡的使用者更舒適地觀察。

4、調節環：許多目鏡配有屈光度調節環，可以根據觀察者的視力進行±5屈光度的調整。

四、目鏡的特殊功能

1、分劃板目鏡：內置刻度或網格，用于測量樣品尺寸或進行計數。

2、寬視野目鏡：提供更大的視場，適合觀察大面積樣品。

3、變倍目鏡：可以在不同放大倍數之間切換，增加觀察的靈活性。

4、偏光目鏡：配合偏光裝置使用，用于觀察樣品的光學各向異性。

五、目鏡與物鏡的配合

1、總放大倍數：等于目鏡放大倍數與物鏡放大倍數的乘積。例如，10X目鏡配合40X物鏡，總放大倍數為400X。

2、分辨率：主要由物鏡決定，但目鏡質量也會影響最終圖像的清晰度。

3、工作距離：倒置顯微鏡的工作距離通常較大，高品質目鏡可以充分利用這一優勢，提供更好的觀察效果。

以下是您可能還關注的問題與解答：

Q：為什么有些倒置金相顯微鏡配備三目觀察頭？

A：三目觀察頭的第三個目鏡筒用于安裝相機或其他成像設備。這使得研究人員可以在觀察樣品的同時進行圖像或視頻記錄，非常有利于數據的收集和分析。

Q：目鏡的放大倍數越高是否越好？

A：并非如此。高倍率目鏡雖然可以提供更大的放大倍數，但也會減小視場范圍，并可能降低圖像亮度。選擇合適的目鏡應根據具體的觀察需求和物鏡性能來決定。

Q：如何選擇適合的倒置金相顯微鏡目鏡配置？

A：選擇時需考慮以下因素：觀察需求（如是否需要拍照）、樣品特性、使用者的視力情況、預算等。對于大多數應用，雙目10X目鏡配置已經足夠，如果需要圖像記錄，則可以選擇三目配置。

總結而言，倒置金相顯微鏡通常配備兩個或三個目鏡，具體取決于是雙目還是三目觀察頭的配置。目鏡的選擇直接影響觀察體驗和圖像質量，因此在選購或使用倒置金相顯微鏡時，應充分考慮目鏡的各項參數和功能，以滿足特定的研究或檢測需求。隨著光學技術的不斷進步，未來的倒置金相顯微鏡目鏡可能會融入更多智能化和數字化的元素，為材料分析提供更加強大的工具支持。
