觸發式測頭是精密加工和測量中不可或缺的工具，它的接線方法直接影響著信號傳輸?shù)臏?zhǔn)確性和可靠性。本文將為您詳細解析觸發式測頭的接線方法，幫助您確保精準的信號傳輸，提高加工效率和質量。

一、觸發式測頭的基本構造

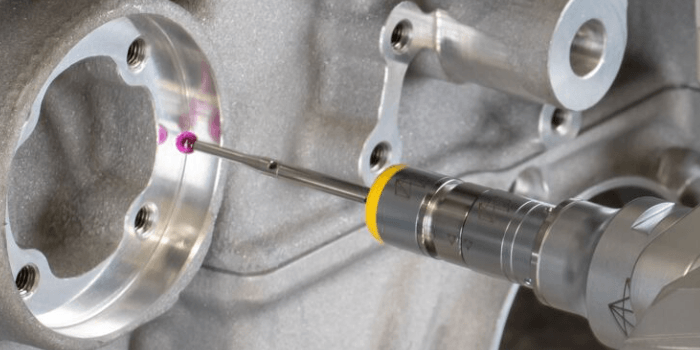

在我們深入了解接線方法之前，首先需要了解觸發式測頭的基本構造。觸發式測頭主要由測針、傳感器、信號處理電路和連接接口等部分組成。其中，傳感器是核心部件，負責將機械位移轉換為電信號。

1、測針：通常由硬質合金或紅寶石制成，直接與被測物體接觸。

2、傳感器：可以是光電、電感或壓電等類型，負責檢測測針的微小位移。

3、信號處理電路：將傳感器輸出的原始信號進行放大、濾波和數字化處理。

二、觸發式測頭的接線原理

觸發式測頭的接線原理基于信號的傳輸和處理。測頭在觸發時會產生一個電信號，這個信號需要通過正確的接線方式傳輸?shù)娇刂葡到y(tǒng)。主要的接線原理包括：

1、電源供應：為測頭提供穩定的工作電壓，通常為24V直流電源。

2、信號傳輸：將觸發信號從測頭傳輸?shù)綑C(jī)床控制系統或數據采集設備。

3、接地保護：確保系統有良好的接地，防止干擾和靜電影響。

三、觸發式測頭的接線步驟

正確的接線步驟對于確保測頭的正常工作至關重要。以下是詳細的接線步驟：

1、識別接線端子：仔細查看測頭的接線說明，確定每個端子的功能。通常包括電源正極（+）、電源負極（-）、信號輸出（S）和接地（G）端子。

2、準備線纜：選用適當規格的屏蔽線纜，推薦使用22AWG或更粗的多芯線。

3、連接電源：將電源正極和負極分別連接到測頭對應的端子上，確保電壓正確（通常為24V DC）。

4、信號線連接：將信號輸出線連接到測頭的信號端子，另一端連接到機床控制系統的信號輸入端。

5、接地處理：將屏蔽層和接地線連接到測頭的接地端子，確保良好的接地效果。

四、接線注意事項

為了確保觸發式測頭的穩定工作和信號的精準傳輸，在接線過程中需要注意以下幾點：

1、線纜選擇：使用高質量的屏蔽線纜，以減少電磁干擾。建議選用雙絞線結構，進一步提高抗干擾能力。

2、接頭處理：確保所有接頭連接牢固，并使用熱縮管或絕緣膠帶進行適當?shù)慕^緣處理。

3、走線布局：將信號線與電源線分開布置，避免相互干擾。信號線應盡量遠離電機、變頻器等強電磁干擾源。

4、接地優化：采用單點接地方式，避免形成接地回路。接地點應選擇在靠近信號源的位置。

五、接線后的測試與驗證

完成接線后，進行必要的測試和驗證至關重要：

1、電壓檢查：使用萬用表測量測頭各端子的電壓，確保電源供應正常。

2、信號測試：手動觸發測頭，觀察控制系統是否能正確接收到觸發信號。可以使用示波器觀察信號波形，確保信號質量。

3、重復性測試：進行多次觸發測試，確保信號的穩定性和重復性。

以下是您可能還關注的問題與解答：

Q：如何判斷觸發式測頭的接線是否正確？

A：可以通過測量端子電壓、觀察觸發信號以及進行實際測量測試來判斷。正確接線的測頭應能穩定工作，并產生準確的觸發信號。

Q：觸發式測頭的信號線可以和其他線纜捆綁在一起嗎？

A：不建議將信號線與其他線纜（尤其是電源線）捆綁在一起，以避免干擾。應盡量分開布線，必要時使用金屬管或屏蔽套管進行額外保護。

Q：觸發式測頭的接地為什么這么重要？

A：良好的接地可以有效降低電磁干擾，提高信號的信噪比，確保測量的準確性和穩定性。同時，正確的接地也能保護測頭和相關設備免受靜電放電的損害。

通過本文的詳細講解，相信您已經掌握了觸發式測頭的接線方法。正確的接線不僅能確保精準的信號傳輸，還能延長測頭的使用壽命，提高整個加工系統的效率和精度。在實際操作中，請務必結合具體的測頭型號和使用環境，仔細閱讀制造商提供的說明書，以獲得最佳的使用效果。
