三豐量具卡尺篇由思誠資源網提供，三豐量具卡尺首選思誠！三豐量具卡尺篇主要介紹了各種游標卡尺刻度、卡尺誤差的主要原因、基準端面的彎曲、長卡尺、CM型卡尺的內徑測量以及三豐卡尺的保養，希望對大家有所幫助！其實，新買的三豐卡尺都需要校正。只不過一般的三豐代理商會在發貨前由工程師先進行校正工作。

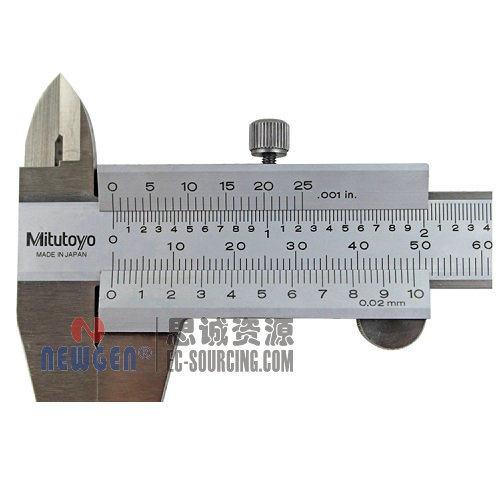

三豐量具卡尺篇-各種游標刻度

游標刻度有順向游標刻度和逆向游標刻度之分。一般來說，順向游標刻度使用比較廣泛。而順向游標刻度中又有普通游標刻度和長游標刻度兩種。普通游標刻度用的最多，這是將主刻度尺的 (n-1) 刻度 n 等分而成的。例如，主刻度尺的一個格的長度為 1mm，將主刻度尺 9 個刻度 10 等分后，游標刻度可以讀取的最小值即為 0.1mm。一般來說，卡尺可以讀取的游標刻度的最小值是 0.05mm。最近，將游標刻度的一個刻度格的間隔擴大，更加易于讀取的長游標刻度得到了廣泛的使用。

三豐量具卡尺篇-卡尺誤差的主要原因

卡尺誤差的原因有很多，主要有視差引起的誤差；由于是反阿貝原理的測量器，會因加載測力過大產生誤差；還有卡尺與測量物的溫度差導致的熱膨脹引起的誤差；測量小孔的內徑時，內側測量面的厚度與內側測量面之間的間隙引發的誤差等等。此外，雖然還有刻度精度、基準端面的垂直度、主刻度尺面的平面度、量爪的直角度等引起的誤差，但是由于這些原因是應該被控制在儀器誤差之內的，因此，對于滿足儀器誤差要求的卡尺則不成問題。為了在使用時能充分了解因卡尺的結構產生的誤差原因，在 JIS 中添加了使用時的注意事項，“卡尺因為沒有定壓裝置，所以必須正確地、并且測力均衡地來測量。尤其用卡尺量爪的根部或爪尖部測量時，出現誤差的可能性增大，因此需要特別注意?！?這是與測力有關的注意事項。

三豐量具卡尺篇-基準端面的彎曲

如圖所示，卡尺滑塊的導向基準端面如果有彎曲，會成為測量誤差的原因。這一誤差可以用與不符合阿貝原理的誤差相同的計算公式來表示。

例) 假設導向面的彎曲引起的滑塊擺動為 0.010mm/50mm，外徑量爪前端為40mm 來計算，f ＝ 40mm×0.01÷50＝0.008mm，導向面因磨損或使用不慎出現變形等情況，其影響不可忽視。

三豐量具卡尺篇-關于長卡尺

在測量很大的測量物時，通常遵循某一法則 (Rules) 進行測量，在精度要求很高，但又沒到需要使用千分尺的程度時，可以使用長卡尺。盡管用起來簡單方便，但是需要注意以下事項。首先不要誤解的是最小讀數與精度無關。其次，使用長卡尺關鍵在于測量方法。就是說，卡尺本身的彎曲是導致的誤差的主要原因，測量值會由于卡尺的持法而發生很大的變化。另外，內徑測量面距離基準端面最遠，需要注意測力。外徑測量面在使用長卡尺時，也會出現同樣的情況。

CM 型卡尺的內徑測量

CM 型卡尺的內徑測量面在量爪的前端，因此需要注意測力。同時，測量面的平行度、量爪的錯位等會成為問題。另外， 測量面的圓弧半徑必須在內徑測量部組合尺寸的 1/2 以下。與 M 型卡尺不同，CM 型卡尺無法測量低于組合尺寸的小孔。但是，由于極少用長卡尺測量小孔，所以不會感覺不方便。三豐公司卡尺的內徑測量的讀取由于是 2 段式，上段刻度為內徑專用，可以直接讀取。無需計算，也就減少了錯誤。

三豐量具卡尺篇-三豐卡尺的保養

?
