瑞士千分表常用型號以及參數由思誠資源網整理編輯,千分表首選思誠!瑞士千分表常用型號以及參數主要介紹了瑞士千分表常用型號、瑞士千分表細節圖展示、瑞士千分表類型、瑞士千分表原裝規格測針、瑞士千分表的概述、瑞士千分表應用、瑞士千分表優點、瑞士千分表操作方法以及維護保養,希望瑞士千分表常用型號以及參數對大家有所幫助!
瑞士千分表常用型號
瑞士千分表GIROD-TAST紅寶石杠桿表
GT1473 - GIROD-TAST紅寶石杠桿表 - 瑞士千分表(垂直型)
讀數:0.002,范圍:0.2,表徑:38.2,表針長:12 (單位:mm)
瑞士千分表GIROD-TAST紅寶石杠桿表
GT1453SP 千分表
讀數:0.001,范圍:0.2,表徑:38.2,表針長:12 (單位:mm)
瑞士千分表GIROD-TAST紅寶石杠桿表
GT1253 千分表
讀數:0.002,范圍:0.2,表徑:28.4,表針長:12 (單位:mm)
GT1453 - GIROD-TAST紅寶石杠桿表 - 千分表
讀數:0.002,范圍:0.2,表徑:38.2,表針長:12 (單位:mm)

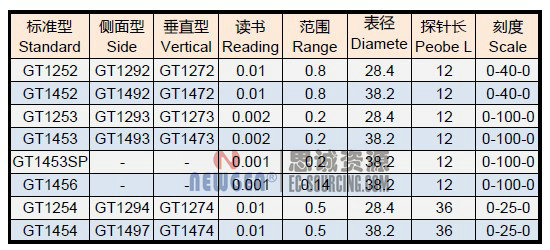

瑞士千分表參數:

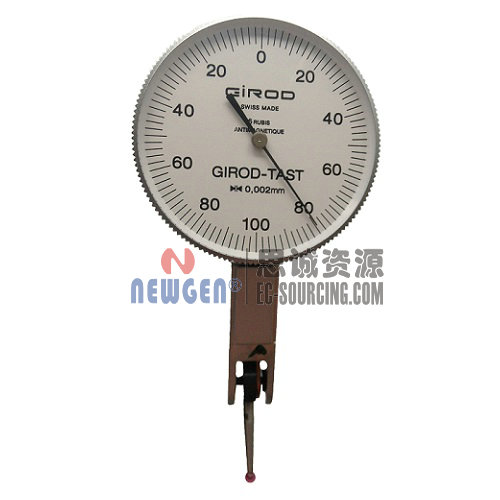

瑞士千分表細節圖展示:

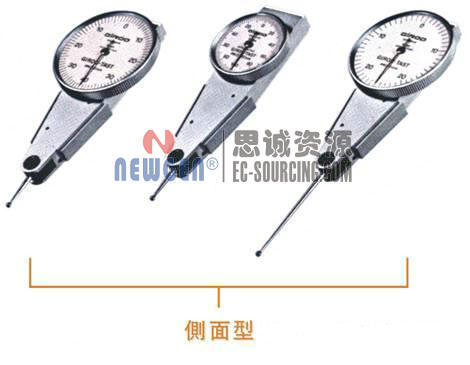

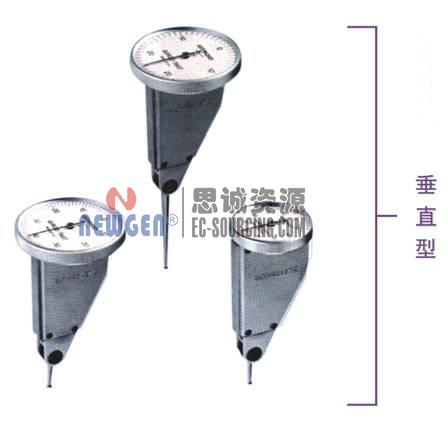

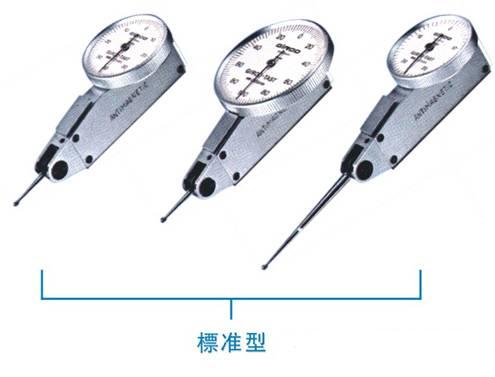

瑞士千分表類型:標準型、側面型、垂直型全面供應,以下標準配置都為2毫米紅寶石測針。
瑞士千分表原裝規格測針:
瑞士千分表內部結構請看例圖
瑞士千分表概述:瑞士千分表系列瑞士GirodTast杠桿表是目前全球最暢銷的杠桿表,產地瑞士;GirodTast杠桿表以其“高”、“精”、“準”享譽于業界 。
此種工業測量儀表被廣泛應用于機械、模具及五金、塑料、電子及半導體制造業。
瑞士千分表應用:
普遍適用于車間及計量室使用,特別適合于在平板上作比較量測,例如測形位公差及軸向或徑向跳動。
瑞士千分表
優點:
◆ 雙向檢測在運動中自動反向;
◆ 連續順時針轉動指針,減少了讀書誤差;
◆ 不受磁場影響;
◆ 7個紅寶石軸承;
◆ 測量頭杠桿用滾珠軸承支持,可轉動240度;
◆ 非常低的測量力;
◆ 金屬結構、出色的緊固;
◆ 整體外殼,帶三個燕尾安裝塊。
瑞士千分表
使用方法
1、將表固定在表座或表架上,穩定可靠。裝夾指示表時,夾緊力不能過大,以免套筒變形卡住測桿。
2、調整表的測桿軸線垂直于被測平面,對圓柱形工件,測桿的軸線要垂直于工件的軸線,否則會產生很大的誤差并損壞指示表。
3、測量前調零位。絕對測量用平板做零位基準,比較測量用對比物(量塊)做零位基準。 調零位時,先使測頭與基準面接觸,壓測頭使大指針旋轉大于一圈,轉動刻度盤使0線與大指針對齊,然后把測桿上端提起1-2mm再放手使其落下,反復2-3次后檢查指針是否仍與0線對齊,如不齊則重調。
4、測量時,用手輕輕抬起測桿,將工件放入測頭下測量,不可把工件強行推入測頭下。顯著凹凸的工件不用指示表測量。
5、不要使測量桿突然撞落到工件上,也不可強烈震動、敲打指示表。
6、測量時注意表的測量范圍,不要使測頭位移超出量程,以免過度伸長彈簧,損壞指示表。
7、不要使測頭跟測桿做過多無效的運動,否則會加快零件磨損,使表失去應有精度。
8、當測桿移動發生阻滯時,不可強力推壓測頭,須送計量室處理。
以上是對常用量具中的千分表工具的介紹,千分表作為機械長度測量工具中的一種精度較高的測量儀器,已被廣泛應用,我們平時在使用千分表時,一定要按照正確使用方法去操作,這樣才能保證儀器測量數據的準確率及使用壽命等。
⒈ 使表遠離液體,不使冷卻液、切削液、水或油與表接觸。
⒉ 在不使用指示表時,要解除其所有負荷,讓測量桿處于自由狀態。
⒊ 除長期不用外,測桿上不涂任何油脂,以免粘結。
⒋ 切勿敲擊 碰撞 摔打
⒌不要使測量桿突然撞落到工件上,也不可強烈震動、敲打指示表。
⒍測量時注意表的測量范圍,不要使測頭位移超出量程,以免過度伸長彈簧,損壞指示表。
⒎不使測頭測桿做過多無效的運動,否則會加快零件磨損,使表失去應有精度。
⒏當測桿移動發生阻滯時,不可強力推壓測頭,須送計量室處理。
總結:瑞士千分表常用型號以及參數由思誠資源網整理編輯,千分表首選思誠!千分表的工作原理,是將被測尺寸引起的測桿微小直線移動,經過齒輪傳動放大,變?yōu)橹赣?jì)在刻度盤上的轉動,從而讀出被測尺寸的大小。想了解更多有關瑞士千分表常用型號以及參數的信息可以瀏覽思誠資源網:http://sinoexpress-cbec.com
