激光對刀儀，可測量刀具長度、半徑、偏擺以及磨損并自動輸入系統，供補償調用。

LaserControl Micro Compact NT/Nano NT  ECP87.0634-014-NT-SET

LaserControl NT是專為機床內部極端工作環境設計的高品質刀具測量系統，擁有專利?；卺槍ξ廴疚锖颓邢饕旱耐晟品雷o(hù)，堅固耐用的機械設計，以及內置的智能化NT電子系統，LaserConotrol NT在多種應用中表現出了廣泛的可靠性和精度。

Micro Compact NT 和 Nano NT 是 LaserControl 系列的整體式版本，用于在數控機床上進行刀具測量與破損監控。整體式系統 Nano NT 將外形尺寸壓縮到極致，為小型機床的精密加工而特別設計。標準的LaserControl NT 測量循環對上述兩種系統均適用。

適用機床品牌

日本牧野Makino、日本森精機mori seiki、日本馬扎克Mazak、日本兄弟Brother、日本安田Yasda、德國德瑪吉DMG、瑞士米克朗Mikron、瑞士阿奇夏米爾GF、美國哈斯Haas、美國哈挺Harding、韓國斗山Doosan、臺灣協鴻Hartford、臺灣高峰KAFO、臺灣永進YCM、臺灣亞威AWEA、臺灣LITZ等。

適用控制系統
發那科Fanuc、西門子Siemens、三菱Mitsubishi、海德漢Heidenhain等。

技術參數

• 激光保護等級:2, 依據標準 IEC 60825-1

• 防護等級: IP68

• 產品重復精度 : 0.001mm

• 可測量最小刀具直徑 : 0.1mm

• 可測量最大刀具直徑 : 30-380mm，可選。

• 可測主軸轉速 : 750 rpm 至 150,000 rpm

德國波龍BLUM激光對刀儀原理介紹-LaserControl NT

特點
● 整體式系統可實現最高精度
● 設計緊湊堅固
● 預先相對外殼校直的激光光線 度
● 聚焦的激光光線，測量最小刀具時亦可實現最高精● 可非常簡便的安裝于機床工作臺上
● 可非常簡便的安裝刀具清潔噴嘴
● 可與搖臂單元共用
● 耗氣量極低

一體式應用及安裝固定

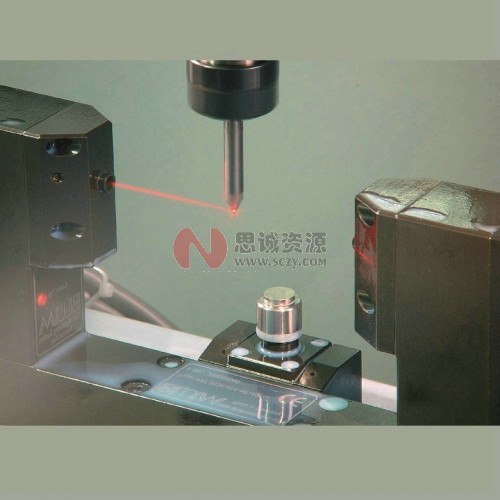

Micro Compact NT和Nano NT是LaserControl系列的整體式版本。

通常情況下安裝于工作臺上，或通過搖臂單元移動至加工區域中

分體式應用及安裝固定

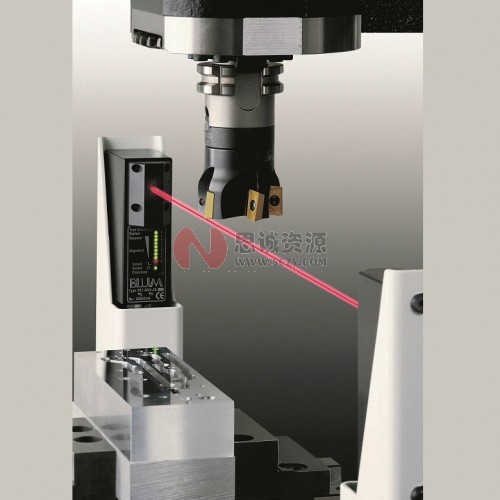

Micro Single NT和Mini NT 是分體式系統，包含分離的發射單元和接收單元。
通常用于無法安裝在工作臺上的場合，例如機床帶有交換工作臺的情況。

應用

應用一：軸向破損監控和單一切刃監控
● 對整個刀庫進行軸向破損監控
● 內置電子系統可在主軸全速下檢測每個切削刃
● 可靠地監控金剛石刀具和CBN刀具
● 即使存在大量的冷卻液亦可進行可靠的刀具破損監控


應用二：刀具測量
● 快速、準確且自動地測量最小刀具
● 在實際裝夾條件及正常加工轉速下測量刀具
● 即時測出并修正主軸誤差及刀具裝夾誤差
● 刀具測量嵌入加工過程，實現更高生產效率



應用三：刀具磨損監控和形狀監控
● 自動監控刀具磨損
● 以非接觸的方式快速精確地掃描多種刀具
● 機內在線監控刀具幾何尺寸
● 可檢出單一切刃破損，確保加工品質始終如一


應用四：補償機床軸溫度漂移
● 補償主軸和運動軸的溫度漂移
● 補償高速旋轉下的主軸拉伸
● 動態測量方式可實現更高測量精度，降低高速銑削時的刀具磨損
● HSC機床的完美解決方案


其他軟件選項：

     MicroWearControl (微量磨損監控)

• 在幾秒內檢測出微量磨損 (> 5 μm)

• 在加工條件下實現可靠的刀具監控

• 充分利用刀具的使用壽命

• 減少返工和廢品

• 完美適應大批量生產的要求 (例如發動機加工)

     RunoutControl (偏擺監控)

• 數秒內檢查刀具偏擺

• 可靠識別換刀誤差和刀具裝夾誤差

• 降低廢品率，提高生產效率

• 保護主軸

     ToolTipControl (刀尖測量)

• 快速測量車刀和精鏜刀

• 對整個刀刃進行可靠的磨損監控

• 可靠的監控金剛石刀具和CBN刀具

• 內置于機床NC的刀具設定，自動更新刀具數據

污染防護系統

● 數控機床內的激光測量系統必須能穩定可靠地工作。
● 針對機床內的惡劣工作環境,所有Blum激光刀具測量系統都擁有完美的防護設計。

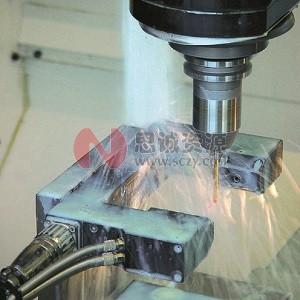

● 切削加工時，光學部件由機械快門密封，與惡劣環境相隔絕。
● 快門由氣動操作，確保100%可靠性。

● 快門開啟時，瞬間的氣流可清潔快門出口，排出堆積在出口處的污染物和切屑。
● 快門僅在短暫的測量過程中開啟，此時內部的正壓氣體可為光學部件提供額外的保護

● Blum在機內光學測量領域擁有超過20年經驗,
● 快門式的防護機構正是基于這些經驗的產物。簡單地概括，即“刮風下雨，切記關窗”

● 為基本實現激光系統的免維護， Blum氣動單元和快門機構結合使用是唯一的解決方案
● 此外,Blum激光系統只需要很少的壓縮空氣消耗,用戶得以長期有效地節約電能,保護環境

德國波龍BLUM激光對刀儀防護系統視頻

尺寸規格
● Micro Compact NT 的長度通常在150 mm 到1000 mm之間。
● 最大可測刀具直徑880 mm。對于其他刀具直徑，可提供特殊定制的版本
● Nano NT 的標準長度是156 mm?？蓽y的最大刀具直徑是30 mm。

波龍?jiān)诰€測量介紹-激光對刀儀

選項

精度與安裝位置、安裝固定的穩定性、發射端到接收端的間距以及測量模式等情況有關
在超過20年的時間里，Blum激光系統在確保經濟性的同時，始終在全球范圍內實現著最高的精度和可靠性.
