自營日本BIG面銑刀柄H型HSK

含稅價

￥待詢價（提交訂單10分鐘內獲取專屬報價單）

品牌: BIG(大昭和)

產品分類: 筒夾刀柄

型號: HSK-A50-FMH22-47-60

單位: 個

配送倉庫: 國內倉庫

貨期

產品亮點: 冷卻液、空氣可通過內部直達刀尖的面銑刀柄。

數量: - +

產品樣本

日本BIG面銑刀柄H型HSK.pdf

: 立即購買加入購物車

服務保障: 發票保障　正品保障

支付方式: 支付寶 微信支付 銀行轉賬

品牌專區

進入品牌專區

服務說明

1、由思誠資源優選發貨，并提供售后服務

2、因庫存實時變化，具體發貨時間以實際發貨為準

BIG(大昭和)區域經理 李經理：18929218517咨詢

商品詳情

PDF數據手冊

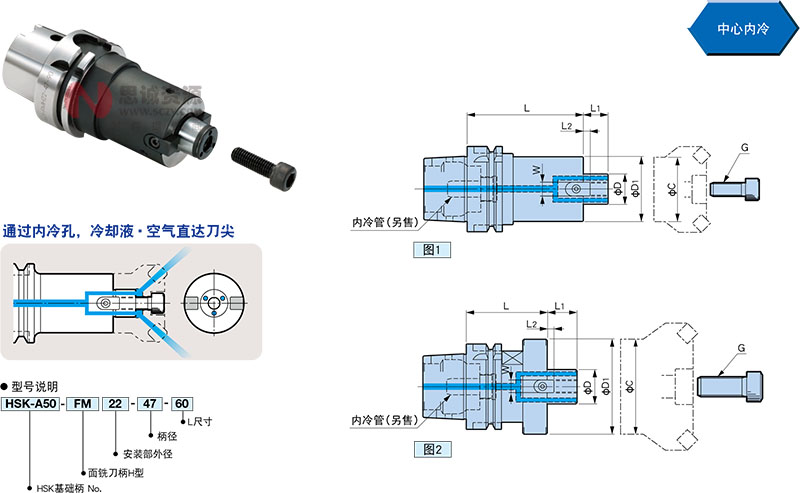

冷卻液、空氣可通過內部直達刀尖的面銑刀柄。

型號	圖	φD (h6)	φD1	L	L1	傳動鍵		G	質量 (kg)	最小法蘭直徑 φC
						L2	W
HSK-A50-FMH22-47-60	2	22	47	60	18	5	10	M10	0.8	36
HSK-A50-FMH22-47-90				90					1.2
HSK-A50-FMH27-60-60	2	27	60	60	20	6	12	M12	1.0	46
HSK-A50-FMH27-60-90				90					1.3
HSK-A63-FMH22.225-47-60	1	22.225	47	60	17	3.5	8	M10	1.3	39
HSK-A63-FMH22.225-47-90				90					1.7
HSK-A63-FMH25.4-70-60	2	25.4	70	60	22	5	9.5	M12	1.8	46
HSK-A63-FMH25.4-70-90				90					2.5
HSK-A63-FMH25.4-70-150				150					4.1
HSK-A63-FMH31.75-76-60	2	31.75	76	60	30	7	12.7	M16	2.0	63
HSK-A63-FMH31.75-76-90				90					2.7	56
HSK-A63-FMH16-37-45	1	16	37	45	16	5	8	M 8	1.0	28
HSK-A63-FMH22-47-60	1	22	47	60	18	5	10	M10	1.3	36
HSK-A63-FMH22-47-90				90					1.7
HSK-A63-FMH22-47-150				150					2.5
HSK-A63-FMH22-60-60	2	22	60	60	18	5	10	M10	1.4	38
HSK-A63-FMH22-60-90				90					1.8
HSK-A63-FMH27-60-60	2	27	60	60	20	6	12	M12	1.6	46
HSK-A63-FMH27-60-90				90					2.3
HSK-A63-FMH32-96-60	2	32	96	60	22	7	14	M16	2.0	58
HSK-A100-FMH22.225-47-105	1	22.225	47	105	17	3.5	8	M10	3.4	39
HSK-A100-FMH22.225-47-150				150					4.0
HSK-A100-FMH22.225-47-200				200					4.7
HSK-A100-FMH22.225-47-250				250					5.3
HSK-A100-FMH22-47-105	1	22	47	105	18	5	10	M10	3.4	36
HSK-A100-FMH22-47-150				150					4.0
HSK-A100-FMH22-47-200				200					4.7
HSK-A100-FMH22-47-250				250					5.4
HSK-A100-FMH22-60-60	1	22	60	60	18	5	10	M10	2.9	49
HSK-A100-FMH22-60-105				105					3.9	38
HSK-A100-FMH22-60-150				150					5.4
HSK-A100-FMH22-60-200				200					6.1
HSK-A100-FMH22-60-250				250					7.2
HSK-A100-FMH27-60-60	1	27	60	60	20	6	12	M12	2.9	46
HSK-A100-FMH27-60-90				90					3.7
HSK-A100-FMH27-60-150				150					5.0
HSK-A100-FMH27-76-60	1	27	76	60	20	6	12	M12	3.2	48
HSK-A100-FMH27-76-90				90					4.3	62
HSK-A100-FMH27-76-150				150					6.5
HSK-A100-FMH32-96-60	2	32	96	60	22	7	14	M16	3.8	58
HSK-A100-FMH32-96-90				90					5.5	80
HSK-A100-FMH32-96-150				150					8.9
HSK-A100-FMH40-100-75	2	40	100	75	26	8.5	16	M20 (MBA-M20H)	4.9	80
HSK-A100-FMH40-100-105				105					6.8

1. 質量不包含刀盤。

2. 附帶刀盤緊固螺栓。

附帶的緊固螺栓不合適時，請參照C30的緊固螺栓表另行選擇。

3. 如果使用不帶內冷孔的刀盤，可通過帶內冷孔的緊固螺栓供給冷卻液。

4. 關于緊固螺栓MBA-M20H的具體尺寸，請參閱C30。

5. 不附帶內冷管。

6. φC表示面銑刀柄刀盤安裝面的最小直徑。選擇刀盤時，法蘭面直徑小于面銑刀柄最小法蘭直徑時，需格外注意。

?

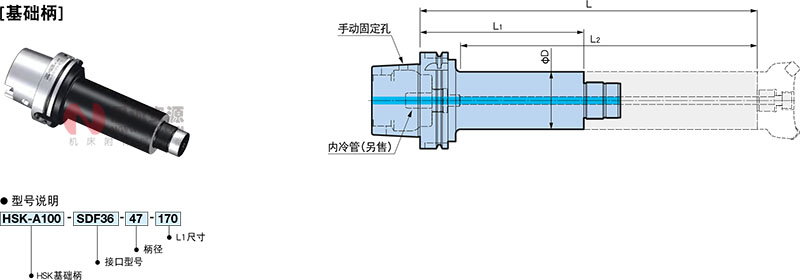

型號	φD	L	L1	L2	質量	對應 防振接桿
HSK-A100-SDF36-47-170	47	350	170	310	4.4	FMH□□DP-47
HSK-A100-SDF36-47-220	47	400	220	360	5.0	FMH□□DP-47
HSK-A100-SDF36-60-170	60	350	170	310	5.5	FMH□□DP-60
HSK-A100-SDF36-60-220	60	400	220	360	6.5	FMH□□DP-60

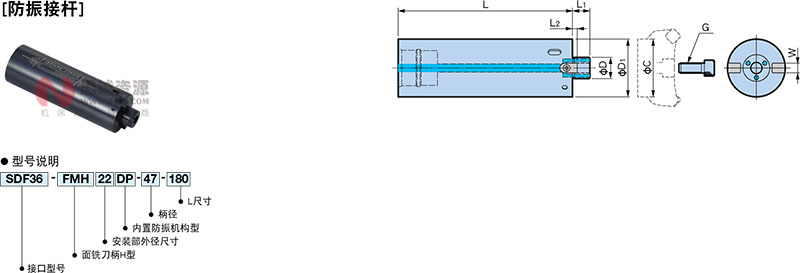

型號	φD	φD1	L	L1	L2	W	G	質量	鉤式扳手型號	最小法蘭直徑 φC
SDF36-FMH22DP-47-180	22	47	180	18	5	10	M10	3.0	FK45-50L	36
SDF36-FMH22DP-60-180	22	60	180	18	5	10	M10	4.5	FK58-62L	49
SDF36-FMH27DP-60-180	27	60	180	20	6	12	M12	4.5	FK58-62L	46

1. 在基礎柄上的安裝方法請參閱使用說明書。

2. 質量不包含刀盤。

3. 附帶鉤式扳手、刀盤緊固螺栓。

4. 附帶的刀盤緊固螺栓不合適時，請參考C30的緊固螺栓表另外選擇。

5. C表示面銑刀柄刀盤安裝面的最小直徑。選擇刀盤時，法蘭面直徑小于面銑刀柄最小法蘭直徑時，需格外注意。



思誠資源為您提供：日本BIG面銑刀柄H型HSK的采購報價、BIG(大昭和)HSK-A50-FMH22-47-60型號參數、規格圖片、PDF畫冊等資料，如您想了解更多關于BIG(大昭和)正品品牌的其他筒夾刀柄資料與產品貨期庫存、行情價格，就在思誠資源MRO商城。

!

備注：因廠家會在沒有任何提前通知的情況下更改產品包裝、產地或者一些附件，本公司不能確?？蛻羰盏降呢浳锱c思誠資源網站提供的產品圖片、產地、附件說明等完全一致。若本網站沒有及時更新，敬請諒解！
