自營日本BIG面銑刀柄H型BBT/BT

含稅價

￥待詢價（提交訂單10分鐘內獲取專屬報價單）

品牌: BIG(大昭和)

產品分類: 筒夾刀柄

型號: BBT30-FMH16-37-35

單位: 個

配送倉庫: 國內倉庫

貨期

產品亮點: 冷卻液、空氣可通過內部直達刀尖的面銑刀柄。

數量: - +

產品樣本

日本BIG面銑刀柄H型BBT/BT.pdf

: 立即購買加入購物車

服務保障: 發票保障　正品保障

支付方式: 支付寶 微信支付 銀行轉賬

品牌專區

進入品牌專區

服務說明

1、由思誠資源優選發貨，并提供售后服務

2、因庫存實時變化，具體發貨時間以實際發貨為準

BIG(大昭和)區域經理 李經理：18929218517咨詢

商品詳情

PDF數據手冊

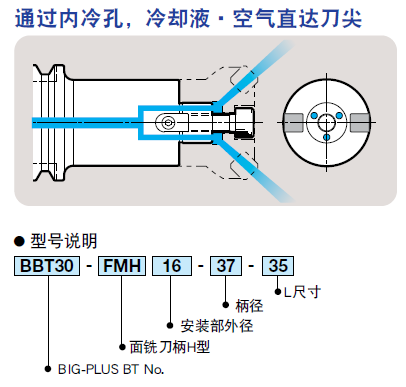

冷卻液、空氣可通過內部直達刀尖的面銑刀柄。

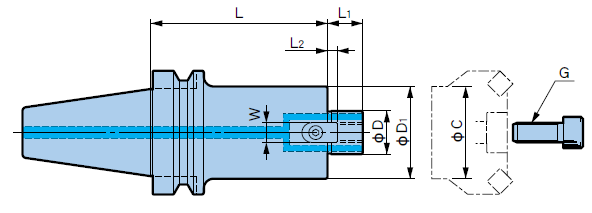

BT30/40					BIG-PLUS（BBT 基礎柄）在 BIG-PLUS 主軸和既有的 BT 主軸上均可使用
BIG-PLUS BBT基礎柄型號	圖	φD (h6)	φD1	L	L1	傳動鍵		G	質量 (kg)	最小法蘭直徑 φC
						L2	W
BBT30-FMH16 -37- 35	1	16	37	35	16	5	8	M 8	0.55	28
BBT30-FMH22 -47- 45 ○	2	22	47	45	18	5	10	M10	0.77	38
BBT30-FMH22 -60- 45 ○	2	22	60	45	18	5	10	M10	0.90	38
BBT30-FMH27 -60- 45 ○	2	27	60	45	20	6	12	M12	0.94	46
BBT40-FMH22.225-47- 60	1	22.225	47	60	17	3.5	8	M10	1.5	39
BBT40-FMH22.225-47- 90				90					1.9
BBT40-FMH25.4-70- 60 ○	2	25.4	70	60	22	5	9.5	M12	2.0	46
BBT40-FMH25.4-70- 90				90					2.7
BBT40-FMH25.4-70-105				105					3.1
BBT40-FMH31.75 -76- 60 ○	2	31.75	76	60	30	7	12.7	M16	2.2	63
BBT40-FMH31.75 -76- 90				90					2.9	56
BBT40-FMH31.75 -96- 60 ○	2	31.75	96	60	30	7	12.7	M16	2.5	84
BBT40-FMH16 -37- 40	1	16	37	40	16	5	8	M 8	1.1	28
BBT40-FMH22 -47- 45	1	22	47	45	18	5	10	M10	1.3	38
BBT40-FMH22 -47- 60				60					1.5	36
BBT40-FMH22 -47- 90				90					1.9
BBT40-FMH22 -47-150				150					2.7
BBT40-FMH22 -60- 45	1	22	60	45	18	5	10	M10	1.5	49
BBT40-FMH22 -60- 60				60					1.8
BBT40-FMH22 -60- 90				90					2.5
BBT40-FMH27 -60- 45	1	27	60	45	20	6	12	M12	1.5	46
BBT40-FMH27 -60- 60				60					1.8
BBT40-FMH27 -60- 90				90					2.5
BBT40-FMH27 -76- 60 ○	2	27	76	60	20	6	12	M12	2.1	48
BBT40-FMH27 -76- 90				90					2.8
BBT40-FMH32 -96- 60 ○	2	32	96	60	22	7	14	M16	2.4	58

1.質量不包含刀盤。

2.附帶刀盤緊固螺栓。

附帶的刀盤緊固螺栓不合適時，請參照A115的緊固螺栓表另外選擇。

3.如果使用不帶內冷孔的刀盤，可通過帶內冷孔的緊固螺栓供給冷卻液。

4.φC表示面銑刀柄刀盤安裝面的最小直徑。選擇刀盤時，法蘭面直徑小于面銑刀柄最小法蘭直徑時，需格外注意。

5.關于帶〇型號的ATC換刀手的干涉K值，BBT30為30mm, BBT40為45mm。

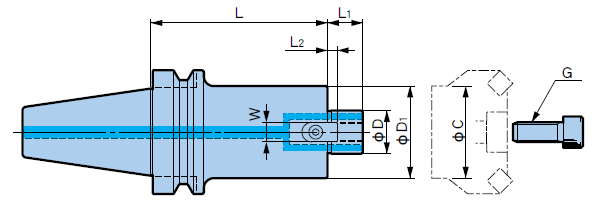

BBT30/40 BIG-PLUS(BBT基礎柄)在BIG-PLUS主軸和既有的BT主軸上均可使用

BIG-PLUS BBT基礎柄型號	φD (h6)	φD1	L	L1	傳動鍵		G	質量 (kg)	最小法蘭直徑 φC
					L2	W
BBT50-FMH22.225- 47- 60	22.225	47	60	17	3.5	8	M10	4.1	39
BBT50-FMH22.225- 47- 105			105					4.7
BBT50-FMH22.225- 47- 150			150					5.3
BBT50-FMH22.225- 47- 200			200					6.0
BBT50-FMH25.4 - 70- 45	25.4	70	45	22	5	9.5	M12	4.0	46
BBT50-FMH25.4 - 70- 60			60					4.5
BBT50-FMH25.4 - 70- 90			90					5.4
BBT50-FMH25.4 - 70-150			150					7.2
BBT50-FMH25.4 - 70-200			200					8.7
BBT50-FMH31.75 - 76- 45	31.75	76	45	30	7	12.7	M16	4.1	56
BBT50-FMH31.75 - 76- 75			75					5.2
BBT50-FMH31.75 - 76-105			105					6.3
BBT50-FMH31.75 - 76-150			150					7.9
BBT50-FMH31.75 - 76-200			200					9.7
BBT50-FMH31.75 - 96- 45	31.75	96	45	30	7	12.7	M16	4.3	56
BBT50-FMH31.75 - 96- 75			75					6.0
BBT50-FMH31.75 - 96-105			105					7.7
BBT50-FMH31.75 - 96-150			150					10.3
BBT50-FMH31.75 - 96-200			200					13.1
BBT50-FMH38.1 -100- 45	38.1	100	45	34	9	15.9	M20 (MBA-M20H)	4.4	70
BBT50-FMH38.1 -100- 75			75					6.3
BBT50-FMH38.1 -100-105			105					8.1
BBT50-FMH38.1 -100-150			150					10.9
BBT50-FMH38.1 -100-200			200					14.5

?

1.質量不包含刀盤。

?

2.附帶刀盤緊固螺栓。

附帶的刀盤緊固螺栓不合適時.請參照A115的緊固螺栓表另外選擇。

3.如果使用不帶內冷孔的刀盤.可通過帶內冷孔的緊固螺栓供給冷卻液。

4.關于緊固螺栓MBA-M20H的具體尺寸.請參閱A115。

5 φC表示面銑刀柄刀盤安裝面的最小直徑。選擇刀盤時，法蘭面直徑小于面銑刀柄最小法蘭直徑時.需格外注意。

BBT50 BIG-PLUS(BBT基礎柄)在BIG-PLUS主軸和既有的BT主軸上均可使用

BIG-PLUS BBT基礎柄型號	φD (h6)	φD1	L	L1	傳動鍵		G	質量 (kg)	最小法蘭直徑 φC
					L2	W
BBT50-FMH16 - 37- 60	16	37	60	16	5	8	M8	3.8	28
BBT50-FMH16 - 37-105			105					4.1
BBT50-FMH16 - 37-150			150					4.5
BBT50-FMH16 - 37-200			200					4.9
BBT50-FMH22 - 47- 60	22	47	60	18	5	10	M10	4.1	38
BBT50-FMH22 - 47-105			105					4.7	36
BBT50-FMH22 - 47-150			150					5.3
BBT50-FMH22 - 47-200			200					6.0
BBT50-FMH22 - 47-250			250					6.7
BBT50-FMH22 - 47-300			300					7.8
BBT50-FMH22 - 47-350			350					8.9
BBT50-FMH22 - 60- 60	22	60	60	18	5	10	M10	4.2	38
BBT50-FMH22 - 60-105			105					5.2
BBT50-FMH22 - 60-150			150					5.2
BBT50-FMH22 - 60-200			200					7.4
BBT50-FMH22 - 60-250			250					8.5
BBT50-FMH22 - 60-300			300					9.6	49
BBT50-FMH22 - 60-350			350					10.7
BBT50-FMH27 - 60- 45	27	60	45	20	6	12	M12	3.9	46
BBT50-FMH27 - 60- 90			90					5.0
BBT50-FMH27 - 60-150			150					6.3
BBT50-FMH27 - 60-200			200					7.4
BBT50-FMH27 - 60-250			250					8.5
BBT50-FMH27 - 60-300			300					9.6
BBT50-FMH27 - 76- 45	27	76	45	20	6	12	M12	4.0	62
BBT50-FMH27 - 76- 90			90					5.6
BBT50-FMH27 - 76-150			150					7.8
BBT50-FMH27 - 76-200			200					9.7
BBT50-FMH27 - 76-250			250					11.4	48
BBT50-FMH27 - 76-300			300					13.2
BBT50-FMH32 - 96- 45	32	96	45	22	7	14	M16	4.2	58
BBT50-FMH32 - 96- 90			90					6.8
BBT50-FMH32 - 96-150			150					10.2
BBT50-FMH32 - 96-200			200					13.3
BBT50-FMH32 - 96-250			250					16.1	80
BBT50-FMH32 - 96-300			300					19.0
BBT50-FMH40 -100- 45	40	100	45	26	8.5	16	M20 (MBA-M20H)	4.4	70
BBT50-FMH40 -100- 75			75					6.2
BBT50-FMH40 -100-105			105					8.1

?

1.質量不包含刀盤。

?

2.附帶刀盤緊固螺栓。

附帶的刀盤緊固螺栓不合適時，請參照A115的緊固螺栓表另外選擇。

3.如果使用不帶內冷孔的刀盤，可通過帶內冷孔的緊固螺栓供給冷卻液。

4.關于緊固螺栓MBA-M20H的具體尺寸，請參閱A115。

5.φC表示面銑刀柄刀盤安裝面的最小直徑。選擇刀盤時，法蘭面直徑小于面銑刀柄最小法蘭直徑時，需格外注意。



思誠資源為您提供：日本BIG面銑刀柄H型BBT/BT的采購報價、BIG(大昭和)BBT30-FMH16-37-35型號參數、規格圖片、PDF畫冊等資料，如您想了解更多關于BIG(大昭和)正品品牌的其他筒夾刀柄資料與產品貨期庫存、行情價格，就在思誠資源MRO商城。

!

備注：因廠家會在沒有任何提前通知的情況下更改產品包裝、產地或者一些附件，本公司不能確?？蛻羰盏降呢浳锱c思誠資源網站提供的產品圖片、產地、附件說明等完全一致。若本網站沒有及時更新，敬請諒解！
