自營日本BIG美夾倍力型刀柄標準型BBT/BT基礎柄

含稅價

￥待詢價（提交訂單10分鐘內獲取專屬報價單）

品牌: BIG(大昭和)

產品分類: 筒夾刀柄

型號: 倍力型標準BBT

單位: 個

配送倉庫: 國內倉庫

貨期

產品亮點: 螺母與本體完全貼緊，通過BIG-PLUS兩面定位系統發揮雙重效果。與主軸趨于一體的高剛性。

數量: - +

產品樣本

日本BIG美夾倍力型刀柄標準型BBT/BT基礎柄.pdf

: 立即購買加入購物車

服務保障: 發票保障　正品保障

支付方式: 支付寶 微信支付 銀行轉賬

品牌專區

進入品牌專區

服務說明

1、由思誠資源優選發貨，并提供售后服務

2、因庫存實時變化，具體發貨時間以實際發貨為準

BIG(大昭和)區域經理 李經理：18929218517咨詢

商品詳情

PDF數據手冊

螺母與本體完全貼緊，通過BIG-PLUS兩面定位系統發揮雙重效果。與主軸趨于一體的高剛性。

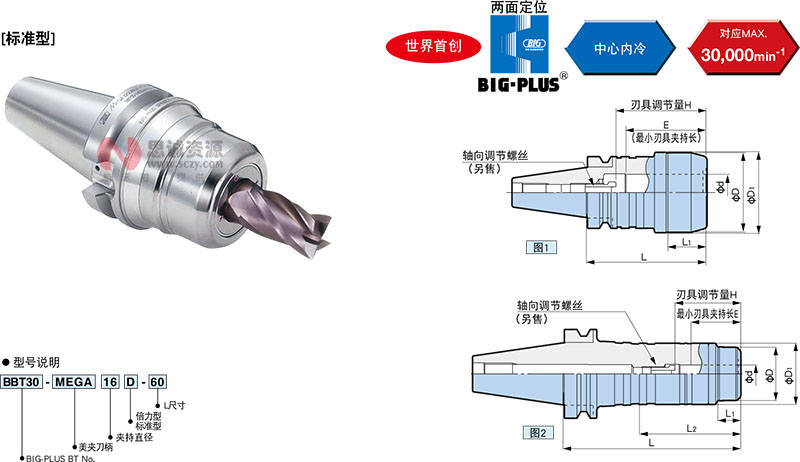

型號	圖	夾持直徑 φd	φD	φD1	L	L1	L2	刃具調節量 H	最小刃具夾持長 E	對應美夾扳手	重量
BBT30-MEGA16D-60	1	16	46	47	60	25	一	62	50	MGR46L	0.75
BBT30-MEGA20D-65	1	20	50	51	65	30	一	60	50	MGR50L	0.82
BBT40-MEGA16D-75A	2	16	42	53	75	25	38	71	55	MGR42L	1.5
BBT40-MEGA16D-105A					105						2.1
BBT40-MEGA16D-135A					135						2.7
BBT40-MEGA16D-165A					165						3.3
BBT40-MEGA16D-200A					200						4.1
BBT40-MEGA20D-75A	2	20	50	55	75	34	44	69 ～ 79	56	MGR50L	1.6
BBT40-MEGA20D-105A					105						2.0
BBT40-MEGA20D-120A					120						2.3
BBT40-MEGA20D-135A					135						2.6
BBT40-MEGA20D-165A					165						3.2
BBT40-MEGA20D-200A					200						4.1
BBT40-MEGA25D-75A	1	25	62	63	75	39	一	73 ～ 83	57	MGR62L	2.0
BBT40-MEGA25D-105A					105			71 ～ 81			2.3
BBT40-MEGA25D-135A					135						3.0
BBT40-MEGA25D-165A					165						3.7
BBT40-MEGA25D-200A					200						4.7
BBT40-MEGA32D-90A	1	32	70	71	90	33	一	71 ～ 81	64	MGR70L	2.1
BBT40-MEGA32D-105A					105			79 ～ 89			2.4
BBT40-MEGA32D-135A					135						3.1
BBT40-MEGA32D-165A					165						3.7
BBT40-MEGA32D-200A					200						4.5

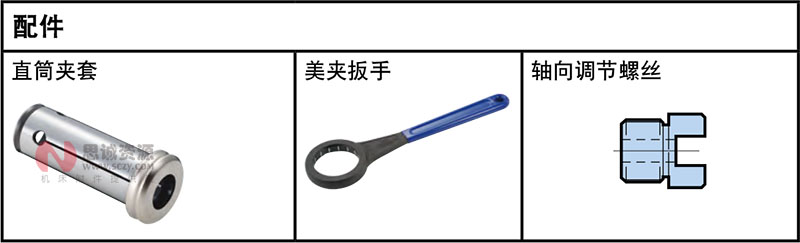

1. 不附帶扳手，請另行訂購。

2. 請注意BBT40-MEGA32D-90A在部分機床上會出現ATC換刀手與刀柄的緊固螺母發生干涉的情況。（規線至螺母的距離為36mm。）

3. 請注意: 使用時的轉速受機床剛性和刃具平衡性的影響較大。因此，請將機床轉速?gòu)牡退匍_始，緩慢調整至合適的轉速。

4. 刃具調節量H是使用軸向調節螺絲時的調整量。

?

型號	圖	夾持直徑 φd	φD	φD1	L	L1	L2	刃具調節量 H	最小刃具夾持長 E	對應美夾扳手	重量
BBT50-MEGA16D-105	2	16	46	55	105	23	33	71	50	MGR46L	4.6
BBT50-MEGA16D-135					135						5.2
BBT50-MEGA16D-165					165						5.7
BBT50-MEGA16D-200					200						6.6
BBT50-MEGA16D-250					250						7.0
BBT50-MEGA20D-105	2	20	60	69	105	25	36	69 ～ 79	56	MGR60L	5.1
BBT50-MEGA20D-135					135						6.0
BBT50-MEGA20D-165					165						6.8
BBT50-MEGA20D-200					200		114				7.7
BBT50-MEGA20D-250					250		136				9.1
BBT50-MEGA25D-105	2	25	70	77	105	32	45	76 ～ 86	65	MGR70L	5.4
BBT50-MEGA25D-135					135						6.5
BBT50-MEGA25D-165					165						7.6
BBT50-MEGA25D-200					200		119				8.9
BBT50-MEGA25D-250					250		136				10.8
BBT50-MEGA32D-90	2	32	80	86	90	39	54	78 ～ 95	71	MGR80L	4.8
BBT50-MEGA32D-105					105						5.4
BBT50-MEGA32D-135					135						7.0
BBT50-MEGA32D-165					165						8.5
BBT50-MEGA32D-200					200		129				9.9
BBT50-MEGA32D-250					250		169				12.1
BBT50-MEGA32D-300					300		181				14.3
BBT50-MEGA42D-105	1	42	99	100	105	40	一	88 ～ 105	71	MGR99L	6.0
BBT50-MEGA42D-135					135						7.8
BBT50-MEGA42D-165					165						9.6
BBT50-MEGA50D-120	1	50	105	117	120	47	一	94 ～ 110	75	MGR105L	7.3

?

1. 不附帶扳手，請另行訂購。

2. 請注意: 使用時的轉速受機床剛性和刃具平衡性的影響較大。因此，請將機床轉速?gòu)牡退匍_始，緩慢調整至合適的轉速。

3. 刃具調節量H是使用軸向調節螺絲時的調整量。

?

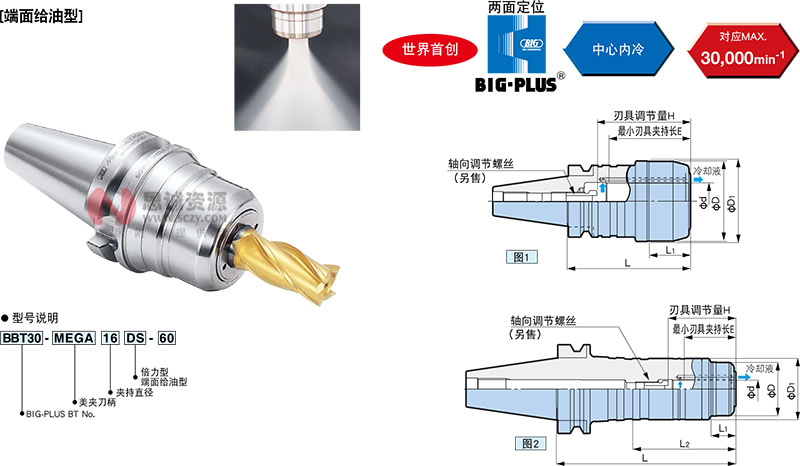

型號	圖	夾持直徑 φd	φD	φD1	L	L1	L2	刃具調節量 H	最小刃具夾持長 E	對應美夾扳手	重量
BBT30-MEGA16DS-60	1	16	46	47	62.5	28	一	64	52	MGR46L	0.76
BBT30-MEGA20DS-65	1	20	50	51	67.5	33	一	62	52	MGR50L	0.82
BBT40-MEGA16DS-75A	2	16	42	53	77	27	40	73	57	MGR42L	1.5
BBT40-MEGA16DS-105A					107						2.1
BBT40-MEGA16DS-135A					137						2.7
BBT40-MEGA16DS-165A					167						3.3
BBT40-MEGA16DS-200A					202						4.1
BBT40-MEGA20DS-75A	2	20	50	55	77	36	46	71 ～ 81	58	MGR50L	1.6
BBT40-MEGA20DS-105A					107						2.0
BBT40-MEGA20DS-120A					122						2.3
BBT40-MEGA20DS-135A					137						2.6
BBT40-MEGA20DS-165A					167						3.2
BBT40-MEGA20DS-200A					200						4.1
BBT40-MEGA25DS-75A	1	25	62	63	77	41	一	75 ～ 85	59	MGR62L	2.0
BBT40-MEGA25DS-105A					107			73 ～ 83			2.3
BBT40-MEGA25DS-135A					137						3.0
BBT40-MEGA25DS-165A					167						3.7
BBT40-MEGA25DS-200A					202						4.7
BBT40-MEGA32DS-90A	1	32	70	71	92	35	一	73 ～ 83	66	MGR70L	2.1
BBT40-MEGA32DS-105A					107			81 ～ 91			2.4
BBT40-MEGA32DS-135A					137						3.1
BBT40-MEGA32DS-165A					167						3.7
BBT40-MEGA32DS-200					202.5	36			67		4.5

1. 不附帶扳手，請另行訂購。

2. 請注意BBT40-MEGA32DS-90A在部分機床上會出現ATC換刀手與刀柄的緊固螺母發生干涉的情況。（規線至螺母的距離為36mm。）

3. 請注意: 使用時的轉速受機床剛性和刃具平衡性的影響較大。因此，請將機床轉速?gòu)牡退匍_始，緩慢調整至合適的轉速。

4. 刃具調節量H是使用軸向調節螺絲時的調整量。

型號	圖	夾持直徑 φd	φD	φD1	L	L1	L2	刃具調節量 H	最小刃具夾持長 E	對應美夾扳手	重量
BBT50-MEGA16DS-105	2	16	46	55	107.5	26	36	73	52	MGR 46L	4.6
BBT50-MEGA16DS-135					137.5						5.2
BBT50-MEGA16DS-165					167.5						5.7
BBT50-MEGA16DS-200					202.5						6.6
BBT50-MEGA16DS-250					252.5						7.0
BBT50-MEGA20DS-105	2	20	60	69	107.5	28	38	71 ～ 81	58	MGR 60L	5.1
BBT50-MEGA20DS-135					137.5						6.0
BBT50-MEGA20DS-165					167.5						6.8
BBT50-MEGA20DS-200					202.5		116				7.7
BBT50-MEGA20DS-250					252.5		138				9.1
BBT50-MEGA25DS-105	2	25	70	77	107.5	34	47	78 ～ 88	67	MGR 70L	5.4
BBT50-MEGA25DS-135					137.5						6.5
BBT50-MEGA25DS-165					167.5						7.6
BBT50-MEGA25DS-200					202.5		121				8.9
BBT50-MEGA25DS-250					252.5		138				10.8
BBT50-MEGA32DS-90	2	32	80	86	94.5	42	57	80 ～ 97	73	MGR 80L	4.8
BBT50-MEGA32DS-105					107.5						5.4
BBT50-MEGA32DS-135					137.5						7.0
BBT50-MEGA32DS-165					167.5						8.5
BBT50-MEGA32DS-200					202.5		131				9.9
BBT50-MEGA32DS-250					252.5		171				12.1
BBT50-MEGA32DS-300					302.5		183				14.3
BBT50-MEGA42DS-105	1	42	99	100	107	42	一	90 ～ 107	73	MGR 99L	6.0
BBT50-MEGA42DS-135					137						7.8
BBT50-MEGA42DS-165					167						9.6
BBT50-MEGA50DS-120	1	50	105	117	122	49	一	96 ～ 112	77	MGR105L	7.3

1. 不附帶扳手，請另行訂購。

2. 請注意: 使用時的轉速受機床剛性和刃具平衡性的影響較大。因此，請將機床轉速?gòu)牡退匍_始，緩慢調整至合適的轉速。

3. 刃具調節量H是使用軸向調節螺絲時的調整量。

?



思誠資源為您提供：日本BIG美夾倍力型刀柄標準型BBT/BT基礎柄的采購報價、BIG(大昭和)倍力型標準BBT型號參數、規格圖片、PDF畫冊等資料，如您想了解更多關于BIG(大昭和)正品品牌的其他筒夾刀柄資料與產品貨期庫存、行情價格，就在思誠資源MRO商城。

!

備注：因廠家會在沒有任何提前通知的情況下更改產品包裝、產地或者一些附件，本公司不能確保客戶收到的貨物與思誠資源網站提供的產品圖片、產地、附件說明等完全一致。若本網站沒有及時更新，敬請諒解！
