用于小孔的組合式去毛刺工具，1.45至6.45mm（.057"至.255"）：

- 使用簡單

- 定制容易

- 快速更換組件

- 無需預調

- 降低每個孔的成本

- 機內調整



我們的專利組合式三件去毛刺工具，主要是針對大量的小孔去毛刺應用提供了很好的解決方案。通過裝配可替換的刀架和刀片到刀桿中，使客戶可以更長久的使用產品，從而帶來持續性的價值。由于把刀架和刀片設計成裝配模式，所以更換組件更簡單，安裝更快且成本低。



獨特的組合式去毛刺工具也可以在標準工具不能滿足要求的時候進行自我定制。刀架和刀片都可以很容易的針對具體應用來定制，價格也非常有競爭力。

?

---

?

---

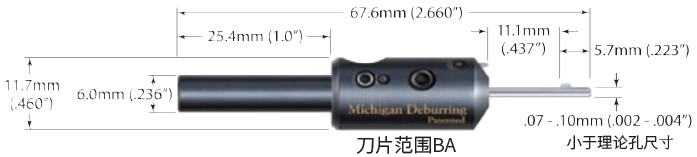

 刀片范圍A - 應用于1.45mm至1.75mm（.057"至.069"）的孔

?

孔尺寸 - 公制		孔尺寸 - 英寸		全套	組件
最小值	最大值	最小值	最大值	添加刀片見第10頁	刀桿編號	刀架編號	添加刀片見第10頁
1.45mm	1.55mm	.0570"	.0620"	TA-0570-(                 )	HA-0570	P-0570	BA(                 )
1.60mm	1.65mm	.0625"	.0655"	TA-0625-(                 )	HA-0625	P-0625	BA(                 )
1.70mm	1.75mm	.0670"	.0695"	TA-0670-(                 )	HA-0670	P-0670	BA(                 )

?

---

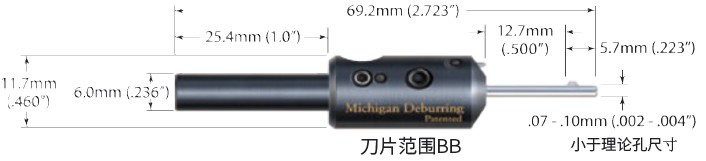

 刀片范圍B - 應用于1.80mm至1.95mm（.070"至.078"）的孔

孔尺寸 - 公制		孔尺寸 - 英寸		全套	組件
最小值	最大值	最小值	最大值	添加刀片見第10頁	刀桿編號	刀架編號	添加刀片見第10頁
1.80mm	1.80mm	.0700"	.0725"	TB-0700-(                )	HB-0700	P-0700	BB(                 )
1.85mm	1.90mm	.0730"	.0755"	TB-0730-(                )	HB-0730	P-0730	BB(                 )
1.95mm	1.95mm	.0760"	.0780"	TB-0760-(                )	HB-0760	P-0760	BB(                 )

---

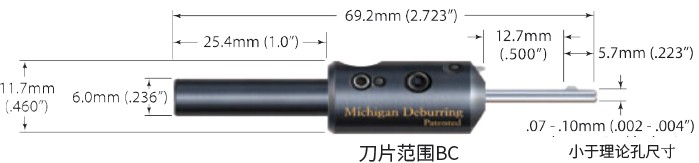

刀片范圍C - 應用于2.00mm至2.35mm（.079"至.093"）的孔

孔尺寸 - 公制		孔尺寸 - 英寸		全套	組件
最小值	最大值	最小值	最大值	添加刀片見第10頁	刀桿編號	刀架編號	添加刀片見第10頁
2.00mm	2.05mm	.0785"	.0815"	TC-0785-(                     )	HC-0785	P-0785	BC(                     )
2.10mm	2.15mm	.0820"	.0855"	TC-0820-(                     )	HC-0820	P-0820	BC(                     )
2.20mm	2.25mm	.0860"	.0885"	TC-0860-(                     )	HC-0860	P-0860	BC(                     )
2.30mm	2.35mm	.0890"	.0930"	TC-0890-(                     )	HC-0890	P-0890	BC(                     )

---

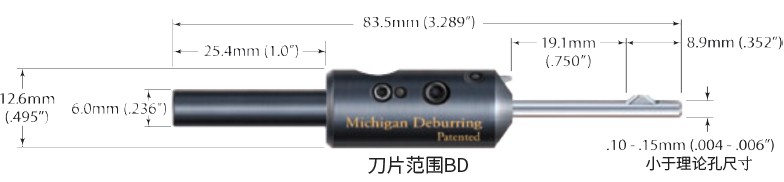

刀片范圍D - 應用于2.40mm至3.15mm（.094"至.124"）的孔

孔尺寸 - 公制		孔尺寸 - 英寸		全套	組件
最小值	最大值	最小值	最大值	添加刀片見第10頁	刀桿編號	刀架編號	添加刀片見第10頁
2.40mm	2.45mm	.0935 "	.0975"	TD-0935-(                     )	HD-0935	P-0935	BD(                     )
2.50mm	2.55mm	.0980"	.1035"	TD-0980-(                     )	HD-0980	P-0980	BD(                     )
2.60mm	2.70mm	.1040"	.1085"	TD-1040-(                     )	HD-1040	P-1040	BD(                     )
2.75mm	2.85mm	.1090"	.1125"	TD-1090-(                     )	HD-1090	P-1090	BD(                     )
2.90mm	2.95mm	.1130"	.1175"	TD-1130-(                     )	HD-1130	P-1130	BD(                     )
3.00mm	3.05mm	.1180"	.1195"	TD-1180-(                     )	HD-1180	P-1180	BD(                     )
3.10mm	3.15mm	.1200"	.1245"	TD-1200-(                     )	HD-1200	P-1200	BD(                     )

---

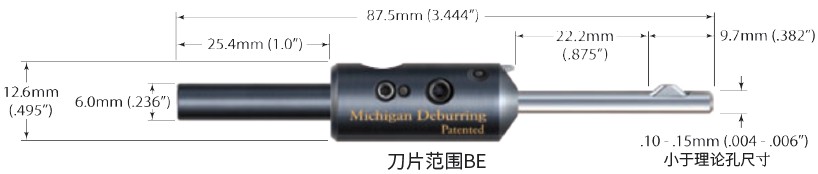

刀片范圍E - 應用于3.20mm至3.95mm（.125"至.155"）的孔

孔尺寸 - 公制		孔尺寸 - 英寸		全套	組件
最小值	最大值	最小值	最大值	添加刀片見第10頁	刀桿編號	刀架編號	添加刀片見第10頁
3.20mm	3.25mm	.1250"	.1295"	TE-1250-(                    )	HE-1250	P-1250	BE(                     )
3.30mm	3.45mm	.1300"	.1355"	TE-1300-(                    )	HE-1300	P-1300	BE(                     )
3.50mm	3.55mm	.1360"	.1400"	TE-1360-(                    )	HE-1360	P-1360	BE(                     )
3.60mm	3.65mm	.1405"	.1465"	TE-1405-(                    )	HE-1405	P-1405	BE(                     )
3.70mm	3.85mm	.1470"	.1515"	TE-1470-(                    )	HE-1470	P-1470	BE(                     )
3.90mm	3.95mm	.1520"	.1555"	TE-1520-(                    )	HE-1520	P-1520	BE(                     )

---

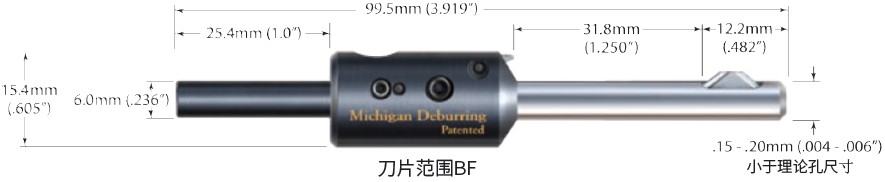

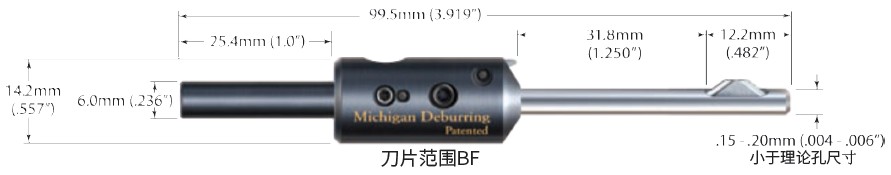

刀片范圍F - 應用于4.00mm至4.75mm（.156"至.187"）的孔

?

孔尺寸 - 公制		孔尺寸 - 英寸		全套	組件
最小值	最大值	最小值	最大值	添加刀片見第10頁	刀桿編號	刀架編號	添加刀片見第10頁
4.00mm	4.15mm	.1560"	.1655"	TF-1560-(                     )	HF-1560	P-1560	BF(                     )
4.20mm	4.35mm	.1660"	.1710"	TF-1660-(                     )	HF-1660	P-1660	BF(                     )
4.40mm	4.45mm	.1715"	.1765"	TF-1715-(                     )	HF-1715	P-1715	BF(                     )
4.50mm	4.55mm	.1770"	.1815"	TF-1770-(                     )	HF-1770	P-1770	BF(                     )
4.60mm	4.75mm	.1820"	.1870"	TF-1820-(                     )	HF-1820	P-1820	BF(                     )

?

---

刀片范圍G - 應用于4.80mm至6.45mm（.187"至.255"）的孔

孔尺寸 - 公制		孔尺寸 - 英寸		全套	組件
最小值	最大值	最小值	最大值	添加刀片見第10頁	刀桿編號	刀架編號	添加刀片見第10頁
4.80mm	4.95mm	.1875"	.1930"	TG-1875-(                     )	HG-1875	P-1875	BG(                     )
5.00mm	5.15mm	.1935"	.2025"	TG-1935-(                     )	HG-1935	P-1935	BG(                     )
5.20mm	5.25mm	.2030"	.2085"	TG-2030-(                     )	HG-2030	P-2030	BG(                     )
5.30mm	5.45mm	.2090"	.2125"	TG-2090-(                     )	HG-2090	P-2090	BG(                     )
5.50mm	5.55mm	.2130"	.2180"	TG-2130-(                     )	HG-2130	P-2130	BG(                     )
5.60mm	5.75mm	.2185"	.2275"	TG-2185-(                     )	HG-2185	P-2185	BG(                     )
5.80mm	5.95mm	.2280"	.2355"	TG-2280-(                     )	HG-2280	P-2280	BG(                     )
6.00mm	6.15mm	.2360"	.2415"	TG-2360-(                     )	HG-2360	P-2360	BG(                     )
6.20mm	6.35mm	.2420"	.2495"	TG-2420-(                     )	HG-2420	P-2420	BG(                     )
6.40mm	6.45mm	.2500"	.2555"	TG-2500-(                     )	HG-2500	P-2500	BG(                     )

?

---

去毛刺工具刀片型號及配置

R =僅后切。
S =標準中性傾角，推薦用于高碳鋼，合金，鑄鐵。
P =正傾角，推薦用于不銹鋼，低碳鋼，鋁。

?

刀片范圍A-C - 刀片型號及配置

刀片型號	前角	后角	傾角特征
5252S	52° 標準前切	52° 標準后切	S 中性傾角
R52S	R 僅后切	52° 標準后切	S 中性傾角

1、除非另有說明，否則刀具范圍A-C默認安裝5252S刀片。
2、其他刀片類型可自行定制。

?

刀片范圍D-J - 刀片型號及配置

刀片型號	前角	后角	傾角特征
4545P	45° 標準前切	45° 標準后切	P 正傾角
4560P	45° 標準前切	60° 強力后切	P 正傾角
6060P	60° 強力前切	60° 強力后切	P 正傾角
R45P	R 僅后切	45° 標準后切	P 正傾角
R60P	R 僅后切	60° 強力后切	P 正傾角
4545S	45° 標準前切	45° 標準后切	S 中傾角
4560S	45° 標準前切	60° 強力后切	S 中傾角
6060S	60° 強力前切	60° 強力后切	S 中傾角
R45S	R 僅后切	45° 標準后切	S 中傾角
R60S	R 僅后切	60° 強力后切	S 中傾角

---

?

去毛刺工具如何工作？
主要功能是在中去除鉆孔的前，后或兩側毛刺。有切割刀片，刀片的直徑大于要去毛刺的孔的直徑。當工具向內進給時，該刀片接合孔的前側并且毛刺被去除。進一步的進給使得葉片能夠克服彈簧壓力而收縮，并且折疊在凹槽中。這允許工具穿過孔。位于葉片的最外表面上的半徑防止損壞孔的內徑。在完全通過孔后，彈簧壓力將刀片返回到其延伸位置。此時，刀具進給被反轉，并且在退出刀具時，在孔的后側重復去毛刺過程。

葉片高度的調整會改變彈簧作用的張力，并影響在孔的開口處切割的倒角量。


模塊化設計有哪些好處？
用戶喜歡這種人性化設計，因?yàn)樗鼈兒苋菀资褂?。可以降低了每孔的去毛刺成本?？焖俑鼡Q刀片：兩個刀片的變化和調整都是通過單個螺絲來實現的。限制功能允許刀片在幾秒鐘內完成，更改和預設。


調節螺絲的目的是什么？
通過向調節螺絲施加被動徑向壓力，保持螺釘防止對有時被稱為“自調節”的刀片設置的不期望的改變。請注意，這不是鎖定螺絲，并且在正常操作期間不需要更改。該螺絲的張力設定在出廠時設定，如果操作者注意到調節螺絲沒有張力，應僅“貼緊”。


我可以期待什么樣的工具壽命？
如果小心處理，裝配支架應無限期地持續。這意味著永遠不要擰緊任何螺絲，特別是導向夾螺釘。

根據直徑，適當?shù)某叽绾涂孜皇情L期試驗的關鍵因素。在CNC中運行的刀具將持續比用手操作的刀具更長的時間。材料，毛刺尺寸和倒角量將成為影響刀片壽命決定因素。然而，通常，我告訴我的客戶，鋒利的鉆頭比去毛刺工具便宜。


可以定制工具嗎？
當然。我們的模塊化設計非常靈活，易于定制。
