MST快速換裝型 自動化工件夾持系統SMART GR
品牌:MST(恩司迪)
型號:G5AFD16FF4C617
¥待詢價(提交訂單10分鐘內獲取專屬報價單)
1、由思誠資源優選發貨,并提供售后服務
2、因庫存實時變化,具體發貨時間以實際發貨為準

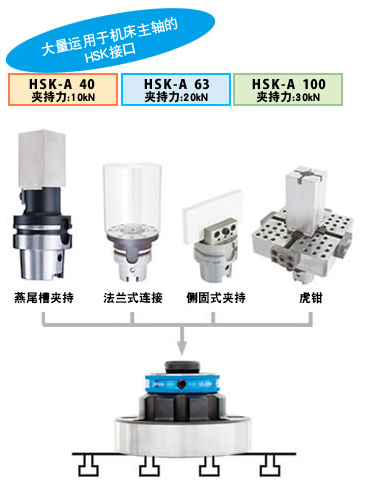

MST(恩司迪)區域經理 李經理:18929218517咨詢工件夾具與底座的接口,採用的是被大量運用于刀柄錐柄部構造的ISO HSK-A系列。
不僅可以簡單的實現自動化運轉,更具有出色的彎曲剛性和定位精度。

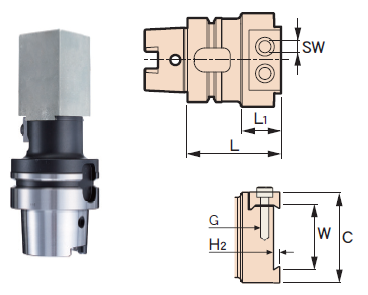

燕尾槽夾具
?
型號 | L | L1 | φC | W | H 2 | G | SW | Kg |
A40-DOC 17.5-55 | 55 | 25 | 30 | 17.5 | 2 | M 5 | 4 | 0.4 |
A40-DOC 25-55 | 28 | 40 | 25 | 3 | M 6 | 5 | 0.6 | |
A40-DOC 35-55 | 25 | 50 | 35 | 0.7 | ||||
A40-DOC 50-60 | 60 | 30 | 70 | 50 | 5 | M 8 | 6 | 1.2 |
A63-DOC 25-65 | 65 | 27 | 40 | 25 | 3 | M 6 | 5 | 1.2 |
A63-DOC 35-65 | 50 | 35 | 1.3 | |||||
A63-DOC 50-70 | 70 | 30 | 70 | 50 | 5 | M 8 | 6 | 1.8 |
A63-DOC 70-75 | 75 | 35 | 100 | 70 | M10 | 8 | 3 | |
A100-DOC 35-70 | 70 | 27 | 50 | 35 | 3 | M 6 | 5 | 3.3 |
A100-DOC 50-75 | 75 | 32 | 70 | 50 | 5 | M 8 | 6 | 3.8 |
A100-DOC 70-75 | 35 | 100 | 70 | M10 | 8 | 5 | ||
A100-DOC 100-85 | 85 | 40 | 140 | 100 | 10 | 7.7 |
?
備注:
*需要事先利用楔形刀具將工件加工出燕尾槽。

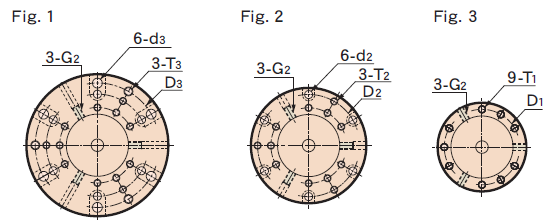

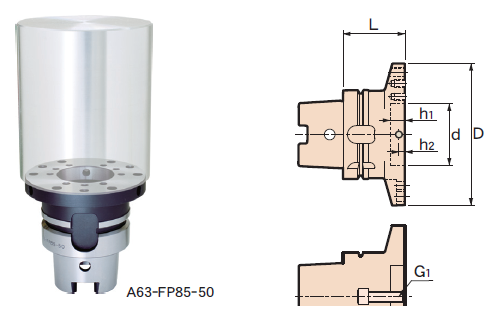

法蘭式連接
型號 | Fig. | L | φD | φD1 | φD2 | φD3 | φd | h1 | h2 | T1 | T2 | T3 | φd2 | φd3 | G1 | G2 | Kg |
A40-FP40-35 | 3 | 35 | 40 | 32 | - | - | 25 +0.053 +0.020 | 12 | 4 | M4× 6 | - | - | - | - | M 6×15 | M4× 8 | 0.3 |
A40-FP63-40 | 2 | 40 | 63 | 50 | M5 | 5.5 | M 6×20 | 0.5 | |||||||||
A63-FP63-45 | 3 | 45 | 63 | 50 | - | - | 40 +0.064 +0.025 | 13 | 5 | M5× 8 | - | - | - | - | M10×20 | M6×10 | 0.9 |
A63-FP85-50 | 2 | 50 | 85 | 73 | M6 | 6.6 | M10×25 | 1.2 | |||||||||
A63-FP110-55 | 1 | 55 | 110 | 95 | M6×9 | M 8 | 9 | M10×30 | 1.7 | ||||||||
A100-FP100-55 | 3 | 55 | 100 | 85 | - | - | 70 +0.076 +0.030 | 17 | 7 | M8×12 | - | - | - | - | M12×25 | M8×16 | 3.0 |
A100-FP130-65 | 2 | 65 | 130 | 115 | M8 | 9 | M12×35 | 4.2 | |||||||||
A100-FP160-70 | 1 | 70 | 160 | 140 | M8×12 | M10 | 11 | M12×40 | 5.3 |
標準附屬品
?中心螺絲(G1)>X1個?緊固螺栓(G2)>X3個

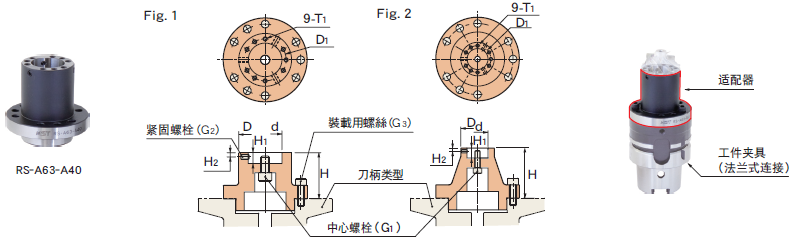

型號 | 對應的工件夾具 | Fig. | φD | φD1 | φd | H1 | H2 | H | T1 | G1 | G2 | G3 | Kg |
RS-A63-A40 | A63-FP 63-45 | 1 | 40 +0.053 +0.020 | 32 | 25 | 12 | 4 | 50 | M4×6 | M 6×20 | M4×8 | M5×16 | 0.5 |
A63-FP 85-50 | |||||||||||||
A63-FP 110-55 | |||||||||||||
RS-A100-A40 | A100-FP 100-55 | 2 | 40 +0.053 +0.020 | 32 | 25 | 12 | 4 | 60 | M4×6 | M 6×20 | M4×8 | M8×25 | 1.5 |
A100-FP 130-65 | |||||||||||||
A100-FP 160-70 | |||||||||||||
RS-A100-A63 | A100-FP 100-55 | 1 | 63 +0.064 +0.025 | 50 | 40 | 13 | 5 | 55 | M5×8 | M10×20 | M6×10 | M8×25 | 1.7 |
A100-FP 130-65 | |||||||||||||
A100-FP 160-70 |
?中心螺絲(G1) X1個?緊固螺栓(G2) X3個
?裝載用螺絲(G3) X3個
■備注
?請用中心螺栓(G1)將工件緊固。如需防止旋轉,請在倒角部用緊固螺絲(G2)進行固定

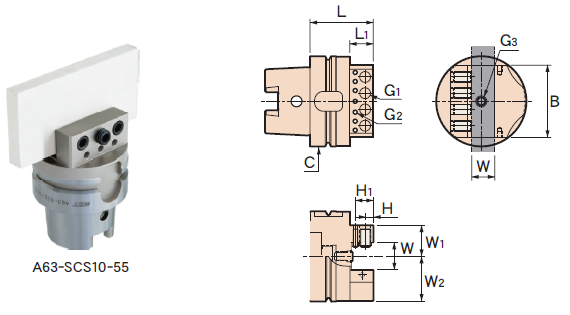

側固式 A
型號 | W | W1 | W2 | B | L | L1 | φC | H | H1 | G1 | G2 | G3 (配屬螺栓) | Kg |
A40-SCS10-40 | 5 ~ 10 | 13 | 18.6 | 30 | 40 | 11 | 39 | 4.5 | - | M 6 × L10 | - | M 6 | 0.5 |
A63-SCS10-55 | 5 ~ 10 | 20 | 23.5 | 50 | 55 | 21 | 62 | 7.5 | 17 | M10 × L15 | M5 | M10 | 1.1 |
A63-SCS20-55 | 15 ~ 20 | 25 | 28.5 | ||||||||||
A100-SCS20-70 | 12 ~ 20 | 29.5 | 34 | 80 | 70 | 26 | 99 | 9 | 20 | M12 × L20 | M5 | M12 | 3.6 |
A100-SCS30-70 | 22 ~ 30 | 34.5 | 39 |

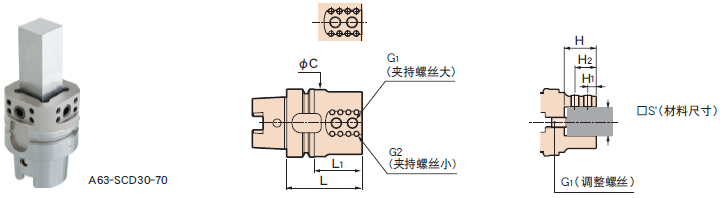

型號 | □S? | L | L1 | φC | H | H1 | H2 | G1 | G2 | G3 | Kg |
A40-SCD20-55 | 15~20 | 55 | 30 | 49 | 25 | 11 | - | M 8×16 | M4×12 | M10 | 0.5 |
A63-SCD20-65 | 15~20 | 65 | 30 | 49 | 25 | 11 | - | M 8×16 | M4×12 | M10 | 1.2 |
A63-SCD25-70 | 20~25 | 70 | 35 | 56 | 30 | 8 | 20 | 1.3 | |||
A63-SCD30-70 | 25~30 | 44 | 62 | 35 | 9 | 24 | M10×20 | M5×12 | 1.4 | ||
A63-SCD40-85 | 35~40 | 85 | 52 | 76 | 45 | 12 | 30 | M12×20 | M6×12 | 1.9 | |
A100-SCD20-70 | 15~20 | 70 | 30 | 49 | 25 | 11 | - | M 8×16 | M4×12 | M10 | 3 |
A100-SCD25-75 | 20~25 | 75 | 35 | 56 | 30 | 8 | 20 | 3.4 | |||
A100-SCD30-80 | 25~30 | 80 | 62 | 35 | 9 | 24 | M10×20 | M5×12 | 3.5 | ||
A100-SCD40-90 | 35~40 | 90 | 45 | 76 | 45 | 12 | 30 | M12×20 | M6×12 | 3.9 |

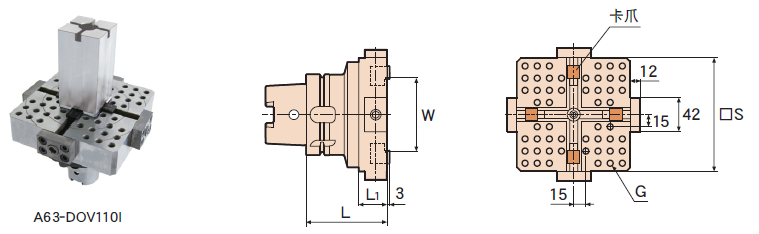

型號 | □S | W | G (深度) | L | L1 | Kg |
A63-DOV110I | 110 | 36~80 | 24-M8(10) | 90 | 35 | 5.7 |
A100-DOV140I | 140 | 36~110 | 52-M8(10) | 100 | 35 | 9.9 |
?六角扳手
■備注
?需要事先利用楔形刀具將工件加工出燕尾槽。
?卡爪各不相連獨立稼動。
?請根據需要使用虎鉗上的螺紋孔。

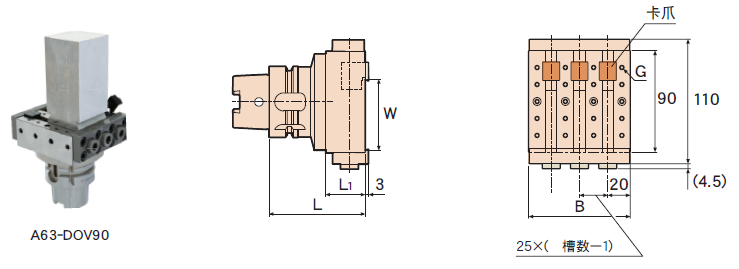

型號 | 槽數 | B | W | G (深度) | L | L1 | Kg |
A63-DOV90 | 3 | 90 | 15~70 | 20-M4(6) | 85 | 35 | 3.8 |
A100-DOV140 | 5 | 140 | 15~70 | 30-M4(6) | 100 | 35 | 7.7 |
? 8mm六角扳手
■考
?需要事先利用楔形刀具將工件加工出燕尾槽。
?卡爪各不相獨立稼。
?請根據需要使用虎銀上的螺紋孔。

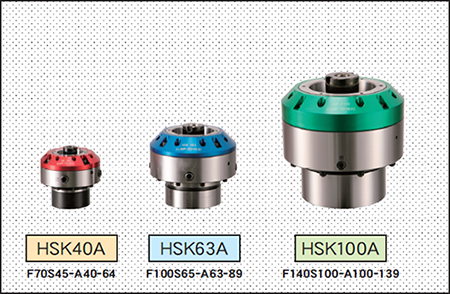

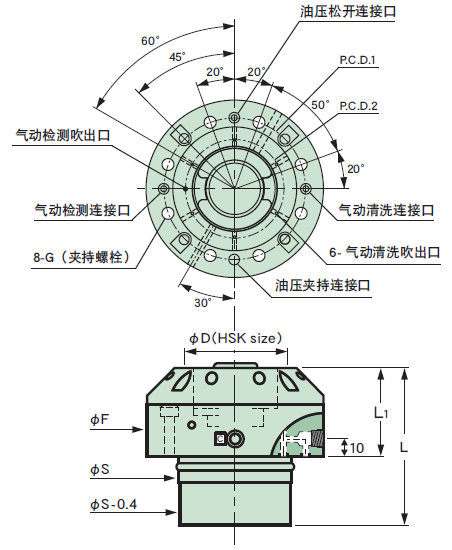

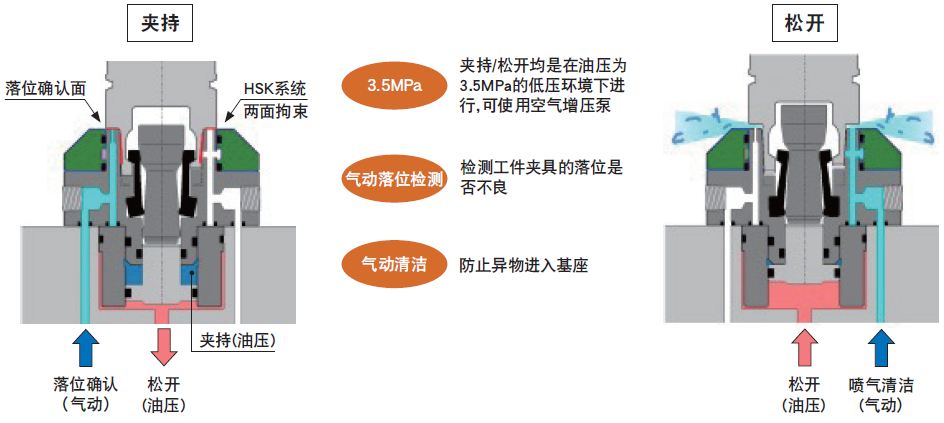

油壓式自動化底座(自動交換型)
型號 | φD | φF | φS (g6) | L | L 1 | G | P.C.D1 | P.C.D2 | Kg |
F70S45-A40-64 | 40 | 70 | 45 | 64 | 35 | M 5×20 | 55 | 35 | 1.1 |
F100S65-A63-89 | 63 | 100 | 65 | 89 | 50 | M 6×30 | 80 | 55 | 3.1 |
F140S100-A100-139 | 100 | 140 | 100 | 139 | 80 | M 8×45 | 120 | 88 | 9.7 |
型號 | 對應錐柄 | 油壓 (kN) | 移動量 (mm) | 最大裝 載重量 (kg) | 氣缸容量 (?) | |||
夾持 | 松開 | 夾持 | 噴射 | 夾持 | 松開 | |||
F70 S45-A40-64 | HSK-A40 | 6 | 2 | 7 | 0.5 | 50 | 3.8 | 6.6 |
F100S65-A63-89 | HSK-A63 | 24 | 5 | 8 | 0.5 | 140 | 14.3 | 20.3 |
F140S100-A100-139 | HSK-A100 | 55 | 15 | 12 | 0.8 | 640 | 55.8 | 78.8 |
使用油壓壓力范圍::3.5MPa 作動油:ISO-VG32相當 推薦氣壓壓力:大于0.4Mpa
※彈出行程為松開時舉起工件夾具的行程
