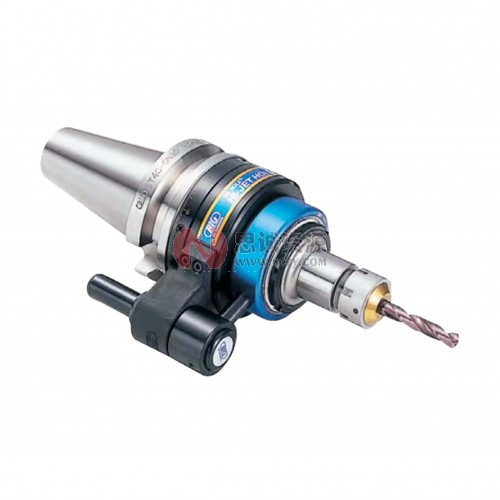

自營日本BIG Hi-JET外轉內冷刀柄 BBT/BT

含稅價

￥待詢價（提交訂單10分鐘內獲取專屬報價單）

品牌: BIG(大昭和)

產品分類: 刀柄

型號: G5B2211760E1B5

單位

配送倉庫: 國內倉庫

貨期

產品亮點: 獨創的油封分離構造，更長壽命。 ●將軸承部和油封部分離，解決了冷卻液侵入軸承的問題。 ●油封部更換方便，降低了保養成本。

數量: - +

產品樣本

日本BIG Hi-JET外轉內冷刀柄 BBT/BT.pdf

: 立即購買加入購物車

服務保障: 發票保障　正品保障

支付方式: 支付寶 微信支付 銀行轉賬

品牌專區

進入品牌專區

服務說明

1、由思誠資源優選發貨，并提供售后服務

2、因庫存實時變化，具體發貨時間以實際發貨為準

BIG(大昭和)區域經理 李經理：18929218517咨詢

商品詳情

PDF數據手冊

獨創的油封分離構造，更長壽命。 ●將軸承部和油封部分離，解決了冷卻液侵入軸承的問題。 ●油封部更換方便，降低了保養成本。

獨創的油封分離構造，更長壽命。
●將軸承部和油封部分離，解決了冷卻液侵入軸承的問題。

●油封部更換方便，降低了保養成本。

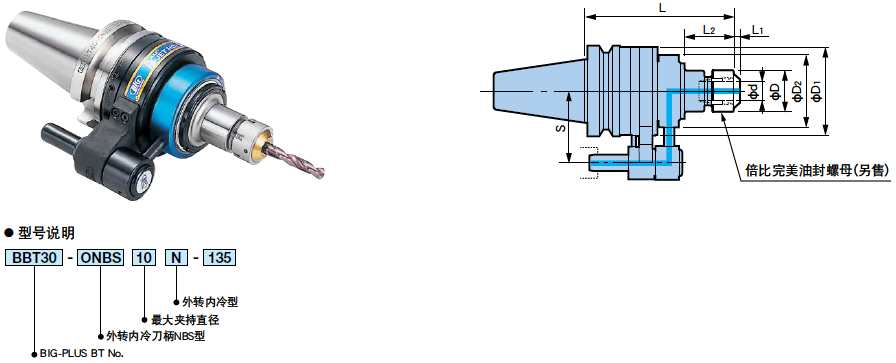

新倍比高精度彈簧夾頭型

?

BIG-PLUS BBT基礎柄型號	φd	φD	φD1	φD2	L	L2	MAX. min-1	油封組合（更換用）	質量	對應完美油封螺母	對應夾套
BBT30-ONBS10N-135	3 ～ 10	30	66	65	138	18	10,000	MES-40	2.7	BPS10	NBC10
BBT30-ONBS13N-140	3 ～ 13	35			143	23			2.7	BPS13	NBC13
BBT30-ONBS16N-140	3 ～ 16	42				24			2.6	BPS16	NBC16
BBT30-ONBS20N-140	3 ～ 20	46				24			2.6	BPS20	NBC20
BBT40-ONBS10N-165	3 ～ 10	30	81.6	73	168	46	10,000	MES-40	3.9	BPS10	NBC10
BBT40-ONBS10N-200	3 ～ 10	30			203	82	8,000		4.1	BPS10	NBC10
BBT40-ONBS13N-165	3 ～ 13	35			168	47	10,000		4.0	BPS13	NBC13
BBT40-ONBS13N-200	3 ～ 13	35			203	82	8,000		4.2	BPS13	NBC13
BBT40-ONBS16N-165	3 ～ 16	42		80	168	47	8,000	MES-50	4.3	BPS16	NBC16
BBT40-ONBS16N-200	3 ～ 16	42			203	82	6,000		4.6	BPS16	NBC16
BBT40-ONBS20N-165	3 ～ 20	46			168	48	8,000		4.3	BPS20	NBC20
BBT40-ONBS20N-200	3 ～ 20	46			203	83	6,000		4.7	BPS20	NBC20

1.允許冷卻液壓強為2MPa。

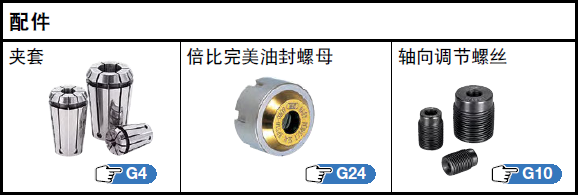

2.扳手、螺母(BPS)、夾套、調節螺絲(BBT30附帶)為另售。

請一并訂購尺寸合適的完美油封螺母。

3.關于L1請參閱G24的倍比完美油封螺母。

4.標準的S間距尺寸為BBT40=65、BBT50=80, BBT30則因機床而異，訂購時請標明。

5.安裝至機床上時需使用定位塊。定位塊請另行訂購。

BIG-PLUS BBT基礎柄型號	φd	φD	φD1	φD2	L	L2	MAX. min-1	油封組合（更換用）	質量	對應完美油封螺母	對應夾套
BBT50-ONBS10N-165	3 ～ 10	30	99.6	80	168	47	8,000	MES-50	7.2	BPS10	NBC10
BBT50-ONBS10N-200					203	82	6,000		7.4
BBT50-ONBS10N-250					253	132	4,000		7.6
BBT50-ONBS13N-165	3 ～ 13	35			168	47	8,000		7.3	BPS13	NBC13
BBT50-ONBS13N-200					203	82	6,000		7.5
BBT50-ONBS13N-250					253	132	4,000		7.8
BBT50-ONBS16N-165	3 ～ 16	42			168	50	8,000		7.5	BPS16	NBC16
BBT50-ONBS16N-200					203	85	6,000		7.8
BBT50-ONBS16N-250					253	135	4,000		8.2
BBT50-ONBS20N-165	3 ～ 20	46			168	51	8,000		7.5	BPS20	NBC20
BBT50-ONBS20N-200					203	86	6,000		7.9
BBT50-ONBS20N-250					253	136	4,000		8.2

1.允許冷卻液壓強為2MPa。

2.扳手、螺母(BPS)、夾套、調節螺絲(BBT30附帶)為另售。

請一并訂購尺寸合適的完美油封螺母。

3.關于L1請參閱G24的倍比完美油封螺母。

4.標準的S間距尺寸為BBT50=80。

5.安裝至機床上時需使用定位塊。定位塊請另行訂購。

詢價、購買時 ，請告知機床品牌和型號

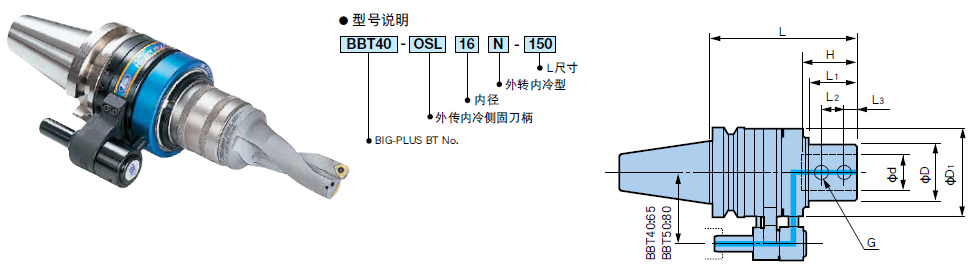

測固型

●最適合直柄的帶油孔鉆頭。

BIG-PLUS BBT基礎柄型號	φd	φD	φD1	L	L1	L2	L3	G	H	MAX. （min-1）	油封組合	質量
BBT40-OSL16N-150	16	48	81.6	150	35	14	14	M10	48	8,000	MES-50	4.4
BBT40-OSL20N-150	20	48		150	35	14	14	M10	50			4.3
BBT40-OSL25N-165	25	48		165	50	20	15	M16	56			4.4
BBT40-OSL32N-165	32	58	99.6	165	45	20	15	M16	60	6,000	MES-65	5.7
BBT50-OSL16N-150	16	48	99.6	150	38	14	14	M10	48	8,000	MES-50	7.5
BBT50-OSL20N-150	20	48		150	38	14	14	M10	50			7.4
BBT50-OSL25N-165	25	48		165	53	20	15	M16	56			7.5
BBT50-OSL32N-165	32	58		165	53	20			60	6,000	MES-65	7.9
BBT50-OSL40N-165	40	64		165	53	25			70	6,000	MES-65	8.0
BBT50-OSL50N-185	50	84	129.6	185	54.5	25			70	4,000	MES-90	11.9

1.允許冷卻液壓強為2MPa。

2.安裝至機床上時需使用定位塊。定位塊請另行訂購。

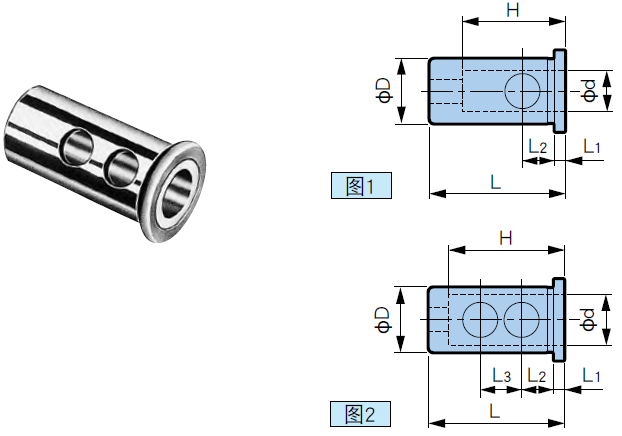

測固型用

SL變徑套

型號	圖	φd	φD	L	L1	L2	L3	H
OSL25-16	1	16	25	62	5.5	15.5	ー	48
OSL25-20		20						50
OSL32-16	1	16	32	66	5.5	15.5	ー	48
OSL32-20		20						50
OSL32-25	2	25					20	56
OSL40-16	1	16	40	76	5.5	15.5	ー	48
OSL40-20		20						50
OSL40-25		25						56
OSL40-32	2	32					25	60

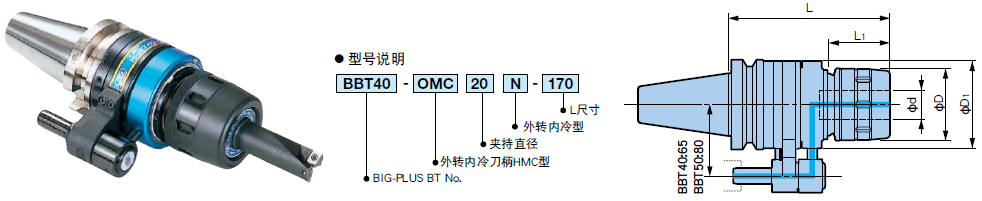

銑刀柄型

●大夾持力，最適合銑削加工。

BIG-PLUS BBT基礎柄型號	φd	φD	φD1	L	L1	MAX. （min-1）	油封組合	質量
BBT40-OMC20N-170	20	60	81.6	170	55	8,000	MES-50	4.8
BBT40-OMC32N-190	32	80	99.6	190	69	6,000	MES-65	6.5
BBT50-OMC20N-165	20	60	99.6	165	53	8,000	MES-50	6.8
BBT50-OMC32N-180	32	80	99.6	180	68	6,000	MES-65	8.5
BBT50-OMC42N-200	42	99	129.6	200	69	4,000	MES-90	13.5

1.允許冷卻液壓強為2MPa。

2.更換油封組合時需拆下螺母，屆時請聯系本公司。

3.夾套請使用內冷直筒夾套(OCA)。

4.安裝至機床上時需使用定位塊。定位塊請另行訂購。

5.附帶扳手。

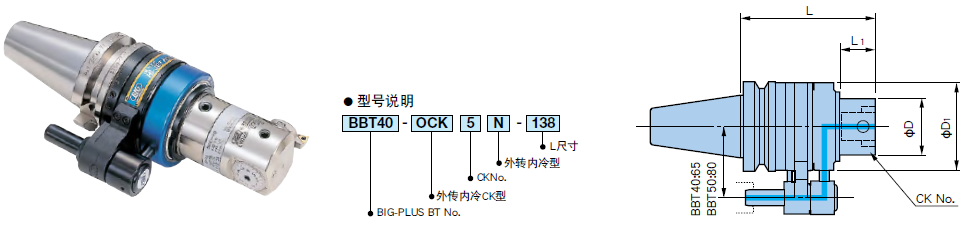

CK接口型

●提高鏜孔精度和刀片壽命，發揮排屑的威力。

BIG-PLUS BBT基礎柄型號	CK No.	φD	φD1	L	L1	MAX. （min-1）	油封組合	質量
BBT40-OCK5N-138	CK5	50	81.6	138	23	8,000	MES-50	4.2
BBT40-OCK6N-149	CK6	64	99.6	149	28	6,000	MES-65	5.4
BBT50-OCK6N-139	CK6	64	99.6	139	27	6,000	MES-65	7.2
BBT50-OCK7N-165	CK7	90	129.6	165	34.5	4,000	MES-90	12.3

1.允許冷卻液壓強為2MPa。

2.請使用BIG+KAISER系統的鏜頭。

3.安裝至機床上時需使用定位塊。定位塊請另行訂購。

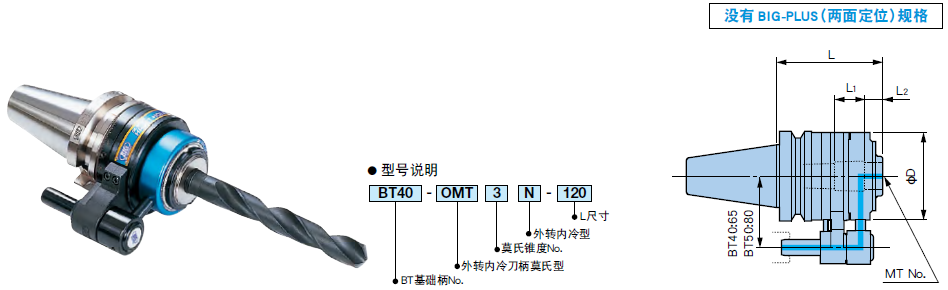

莫氏錐度型

●最適合提高莫氏錐柄鉆頭的壽命、鉸刀的精度。

BT基礎柄型號	MT No.	φD	L	L1	L2	MAX. （min-1）	油封組合	質量
BT40-OMT3N-120	MT3	81.6	120	23	18	8,000	MES-50	3.7
BT40-OMT4N-120	MT4	81.6	120	35	20	8,000	MES-50	3.3
BT50-OMT3N-115	MT3	99.6	115	23	18	8,000	MES-50	6.9
BT50-OMT4N-120	MT4		120	34	21	8,000	MES-50	6.6
BT50-OMT5N-120	MT5		120	40	28	6,000	MES-65	6.4

1.允許冷卻液壓強為2MPa。

2.安裝至機床上時需使用定位塊。定位塊請另行訂購。

?

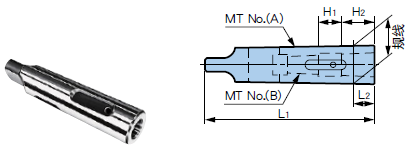

莫氏錐度型用

MT變徑套

型號	MT No. （A）	MT No. （B）	L1	L2	H1	H2
OMT3-2	3	2	109	15	20	17
OMT4-2	4	2	122	4.5	20	17
OMT4-3	4	3	140	22.5	22	21

1.OMT變徑套為本產品生產的Hi-JET刀柄專用。


