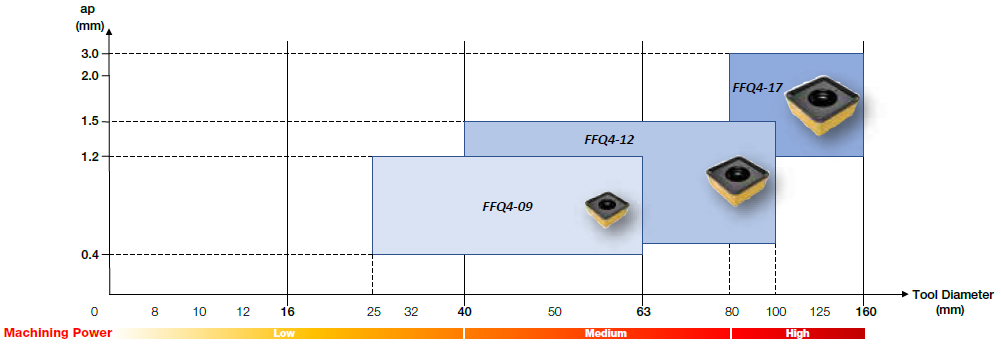

實現更高生產率的大進給面銑加工的方刀片

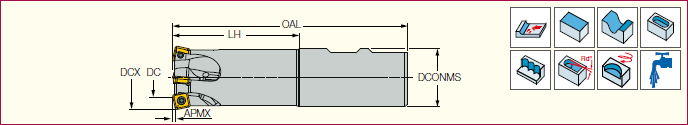

FFQ4 D-W-09

大進給立銑刀，夾持帶4個切削刃的單面刀片

型號	DC	DCX	APMX	AE(1)	CICT(2)	LH	OAL	DCONMS	RMPX(3)	WT(4)
FFQ4 D022-2-044-W20-09	7.70	22.00	1.20	6.0	2	44.0	94.00	20.00	8.2	0.19
FFQ4 D025-3-050-W25-09	10.70	25.00	1.20	6.0	3	50.0	106.00	25.00	5.5	0.25
FFQ4 D032-4-064-W25-09	17.70	32.00	1.20	6.0	4	64.0	120.00	25.00	3.2	0.50
FFQ4 D035-5-070-W32-09	20.70	35.00	1.20	6.0	5	70.0	130.00	32.00	2.7	0.70

* 編程半徑為2.5mm （1）插銑寬度 （2）夾持刀片數 （3）最大坡走銑角度（4）刀具重量

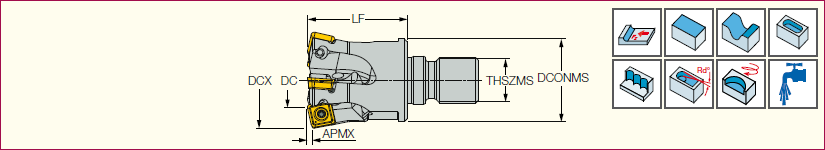

FFQ4 D-M-09

FLEXFIT模塊連接式立銑刀

夾持帶4個切削刃的單面刀片

型號		DC	DCX	APMX	AE(1)	CICT(2)	LF	OAL	DCONMS	THSZMS	RMPX(3)	WT(4)
FFQ4	D022-02-M10-09	7.70	22.00	1.20	6.0	2	25.00	45.00	18.00	M10	8.2	0.04
FFQ4	D025-02-M12-09	10.70	25.00	1.20	6.0	2	30.00	52.00	21.00	M12	5.5	0.05
FFQ4	D025-03-M12-09	10.70	25.00	1.20	6.0	3	30.00	52.00	21.00	M12	5.5	0.07
FFQ4	D032-03-M16-09	17.70	32.00	1.20	6.0	3	35.00	60.00	29.00	M16	3.2	0.14
FFQ4	D032-04-M16-09	17.70	32.00	1.20	6.0	4	35.00	60.00	29.00	M16	3.2	0.14
FFQ4	D035-05-M16-09	20.70	35.00	1.20	6.0	5	35.00	60.00	29.00	M16	2.7	0.16
FFQ4	D040-05-M16-09	25.70	40.00	1.20	6.0	5	35.00	60.00	29.00	M16	2.0	0.18

*編程半徑為2.5mm （1）插銑寬度（2）夾持刀片數（3）最大坡銑角度（4）刀具重量

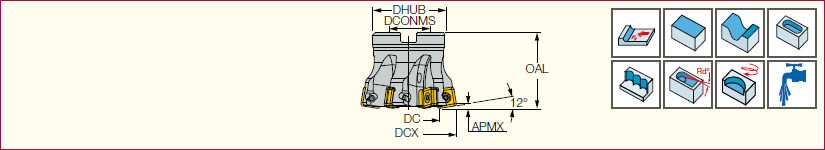

FFQ4 D-09

大進給面銑刀，夾持帶4個切削刃的單面刀片

型號	DC	DCX	APMX	AE(1)	CICT(2)	OAL	DCONMS	DHUB	RMPX(3)	WT(4)
FFQ4 D40-05-16-09	25.70	40.00	1.20	6.0	5	35.00	16.00	38.00	2.0	0.17
FFQ4 D50-07-22-09	35.70	50.00	1.20	6.0	7	40.00	22.00	48.00	1.5	0.32
FFQ4 D52-07-22-09	37.70	52.00	1.20	6.0	7	40.00	22.00	48.00	1.4	0.34
FFQ4 D63-08-22-09	48.70	63.00	1.20	6.0	8	45.00	22.00	48.00	1.1	0.49

*編程半徑為2.5mm（1）插銑寬度（2）夾持刀片數（3）最大坡走銑角度（4）刀具重量

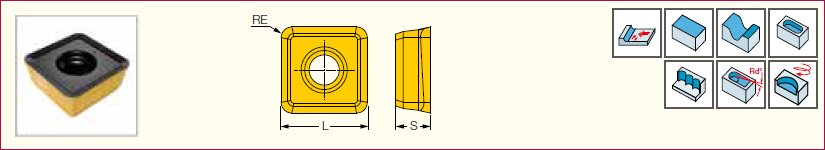

FFQ4 SOMT 0904

帶4個切削刃的單面方刀片，用于大進給銑削

型號

尺寸

韌性 ? 耐磨性

推薦切削參數

L

S

RE

IC882

IC830

IC5820

IC808

IC810

ap (mm)

fz (mm/t)

FFQ4

SOMT

090412T

8.50

3.90

1.20

?

?

?

0.50-1.20

0.40-1.50

FFQ4

SOMT

0904RM-T

8.50

3.80

1.20

?

0.50-1.20

0.40-1.50

FFQ4

SOMT

090412HP

8.50

3.80

1.20

?

?

?

?

0.50-1.20

0.40-1.40

* T - 用于鋼件、鐵素體不銹鋼件、馬氏體不銹鋼件、鑄鐵件及淬硬鋼件的加工

* RM-T用于斷續切削、鋼件、鐵素體不銹鋼件、馬氏體不銹鋼件、鑄鐵件及淬硬鋼件的臺肩銑

* HP - 用于奧氏體不銹鋼件及高溫合金件的加工

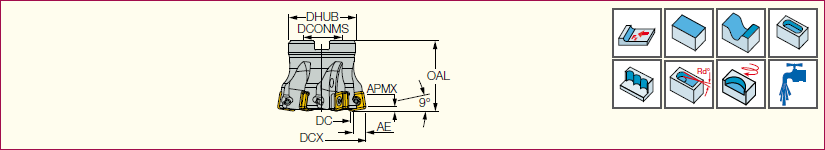

FFQ4 D-12

大進給面銑刀，支持帶4個切削刃的單面刀片

型號	DC	DCX	APMX	AE	CICT	OAL	DHUB	DCONMS	心軸類型	RMPX	Kg
FFQ4 D040-3-16-12	18.00	40.00	1.50	10.0	3	45.00	38.00	16.00	A	4.3	0.23
FFQ4 D040-4-16-12	18.00	40.00	1.50	10.0	4	45.00	38.00	16.00	A	4.3	0.22
FFQ4 D050-4-22-12	28.00	50.00	1.50	10.0	4	50.00	48.00	22.00	A	2.7	0.38
FFQ4 D050-5-22-12	28.00	50.00	1.50	10.0	5	50.00	48.00	22.00	A	2.7	0.37
FFQ4 D052-5-22-12	29.00	52.00	1.50	10.0	5	50.00	48.00	22.00	A	2.5	0.39
FFQ4 D063-6-22-12	41.00	63.00	1.50	10.0	6	50.00	48.00	22.00	A	1.8	0.50
FFQ4 D066-6-27-12	43.00	66.00	1.50	10.0	6	50.00	60.00	27.00	A	1.6	0.65
FFQ4 D080-7-27-12	58.00	80.00	1.50	10.0	7	50.00	60.00	27.00	A	1.2	0.84
FFQ4 D100-8-32-12	78.00	100.00	1.50	10.0	8	50.00	78.00	32.00	B	0.9	1.30

*編程半徑為3.1mm

（1）插銑寬帶

FFQ4 SOMT 1205

帶4個切削刃的單面方刀片，用于大進給銑削

型號

尺寸

韌性 ? 耐磨性

推薦切削參數

L

S

RE

IC882

IC830

IC5820

IC808

IC810

ap (mm)

fz (mm/t)

FFQ4

SOMT

1205RM-HP

12.70

5.20

1.60

?

0.50-1.50

0.40-1.80

FFQ4

SOMT

1205RM-T

12.70

5.20

1.60

?

0.50-1.50

0.40-2.00

FFQ4

SOMT

120516HP

12.70

5.20

1.60

?

?

?

?

0.50-1.50

0.40-1.80

FFQ4

SOMT

120516T

12.70

5.20

1.60

?

?

0.50-1.50

0.40-2.00

FFQ4

SOMT

120516T20

12.70

5.20

1.60

?

0.50-1.50

0.40-2.00

*RM - HP - 用于斷續切削，奧氏體不銹鋼件及高溫合金件的臺肩銑

*RM - T -用于斷續切削、鋼件、鐵素體不銹鋼件、馬氏體不銹鋼件、鑄鐵件及淬硬鋼件的臺肩銑

*HP - 用于奧氏體不銹鋼件及高溫合金件的加工

* T - 用于鋼件、鐵基不銹鋼件、馬氏體不銹鋼件、鑄鐵件及淬硬鋼件的加工

* T20 - 用于灰鑄鐵件及球墨鑄鐵件的加工

FFQ4 D-17

大進給面銑刀，夾持帶4個切削刃的單面刀片

型號		DCX	DC	APMX	AE	CICT(1)	OAL	DCONMS	DHUB	RMPX(2)	WT(3)
FFQ4	D080-06-27-17	80.00	50.80	3.00	13.0	6	50.00	27.00	60.00	1.2	0.78
FFQ4	D100-07-32-17	100.00	70.80	3.00	13.0	7	50.00	32.00	78.00	0.8	1.18
FFQ4	D125-08-40-17	125.00	95.80	3.00	13.0	8	63.00	40.00	92.00	0.6	2.48
FFQ4	D160-10-40-17	160.00	130.80	3.00	13.0	10	63.00	40.00	95.00	0.2	2.90

*編程半徑為5.5mm

（1）夾持刀片數

（2）最大坡走銑角度

（3）刀具重量

FFQ4 SOMT 1706

帶4個切削刃的單面方刀片，用于大進給銑削

型號

尺寸

韌性 ? 耐磨性

推薦切削參數

L

S

RE

IC882

IC830

IC808

IC810

ap (mm)

fz (mm/t)

FFQ4

SOMT

1706RM-T (1)

17.50

6.00

2.50

?

1.20-3.00

0.40-2.00

FFQ4

SOMT

170625HP (2)

17.50

6.00

2.50

?

?

?

1.20-3.00

0.40-1.50

FFQ4

SOMT

170625T (3)

17.50

6.00

2.50

?

?

?

1.20-3.00

0.40-2.00

（1）用于斷續切削，鋼件、不銹鋼件、鑄鐵件及淬硬鋼件的臺肩銑

（2）用于奧氏體不銹鋼件及高溫合金件的加工

（3）用于鋼件、鐵素體不銹鋼件、馬氏體不銹鋼件、鑄鐵件及淬硬鋼件的加工
