瑞士雷曼Lehmann分度盤T1系列數控回轉工作
品牌：LEHMANN(雷曼)
型號：G593A61DD11F23
產品已下架，瀏覽其他產品
1、由思誠資源優選發貨，并提供售后服務
2、因庫存實時變化，具體發貨時間以實際發貨為準
思誠自營商城客服 電話：0769-22186189在線咨詢雙臂式：雙軸（五軸）強力型氣剎分度盤
潭佳 TJR數控0.001o（千分之一度）分度盤

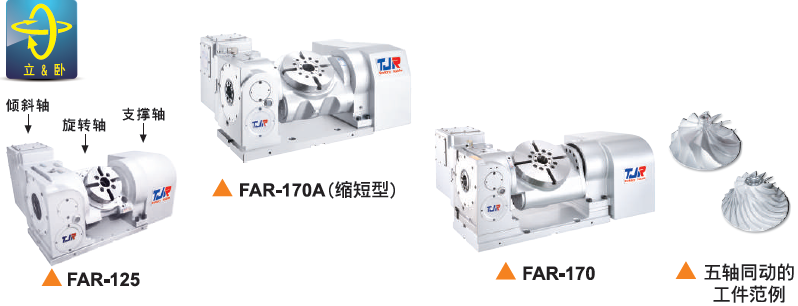

FAR系列
雙臂式：雙軸（五軸）強力型氣剎
FAR-125/125B/170A/170/170B
三大優勢：①傾斜軸與旋轉軸皆采用徑軸向軸承
②重負載的傾斜軸采用日本制蝸輪蝸桿（標配）耐磨且可提高傾斜軸精度。
③傾斜軸：可改油剎（選配）
精度檢驗標準：日本JIS
| 型號 | 單位 | FAR-125/125B | FAR-170A(縮短型) | FAR-170(標準)/FAR-170B(背后式) | |||||
| 盤面直徑 | mm | ?125 | ?170 | ?170 | |||||
| 盤面中心孔直徑 | mm | ?35H7 | ?67 | ?67 | |||||
| 心軸套內孔直徑 | mm | - | ?40H7 | ? 40H7 | |||||
| 中心孔貫穿直徑 | mm | ?25 | ?40 | ?40 | |||||
| 盤面高度（水平使用） | mm | 215 | 245 | 270 | |||||
| 盤面T型槽寬度 | mm | 12H7 | 12H7 | 12H7 | |||||
| 底部導鍵寬度 | mm | 14h7 | 18h7 | 18h7 | |||||
| 軸 | 旋轉軸 | 傾斜軸（-30°~+120°） | 旋轉軸 | 傾斜軸±100° | 旋轉軸 | 傾斜軸±100° | |||
| 最小設定角度 | deg. | 0.001 | 0.001 | 0.001 | 0.001 | 0.001 | 0.001 | ||
| 分割精度 | sec. | 40 | 50（加裝ECN-225圓光柵則30秒） | 20 | 50（加裝ECN-225圓光柵則30秒） | 20 | 50（加裝ECN-225圓光柵則30秒） | ||
| 重復精度 | sec. | 4 | 8 | 4 | 8 | 4 | 8 | ||
| 鎖緊方式（使用壓力：氣壓） | kg/cm2 | 5 | 6 | 6 | 6 | 6 | 6 | ||
| 鎖緊扭矩 | kg-m | 13 | 31 | 31 | 31 | 31 | 31 | ||
| 伺服馬達型號 | FANUC | 錐軸/直軸 | a4is/?4is | a4i/?8is | a2i/a4is/?8is | a4i/?8is | a4i/?8is | a8i / a12is / ?12is | |
| 三菱 | 錐軸（臺） | 直軸（陸） | HF-75 / 105 | HF-54 / 104 | HF-75 / 105（錐） | HF-54 / 104（只可配錐軸，不可配直軸） | HF-54 / 104 | HF-104 | |
| 減速比 | - | 1：60 | 1：90 | 1：72 | 1：120 | 1：90 | 1：90 | ||
| 盤面最大轉速(以Fanuc a電機計算） | r.p.m | 44.4 | 44.4 | 33.3 | 25 | 33.3 | 33.3 | ||
| 容許負載慣性容量(水平使用時） | kg.cm.sec2 | 0.97 | 2.2 | 2.7 | |||||
| 容許工作荷重 | 0°水平 | kg | 50 | 60 | 75 | ||||
| 0°~90°傾斜 | kg | 35 | 40 | 50 | |||||
| 容許負載(轉盤夾緊時） | F | kgf | 400 | 600 | 750 | ||||
| FxL | kgf.m | 31 | 31 | 31 | |||||
| FxL | kgf.m | 13 | 31 | 31 | |||||
| 容許切削扭矩 | kg.m | 9 | 18 | 18 | |||||
| 轉臺重量（不含馬達） | kg | 97 | - | 125 | 160 | ||||

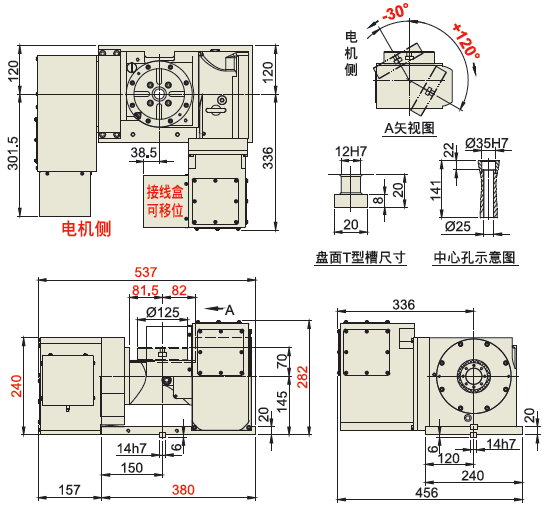

FAR-125（標準式）

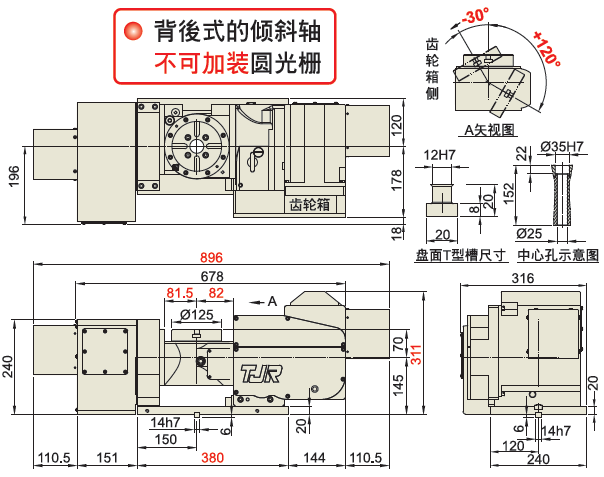

FAR-125B（背后式）

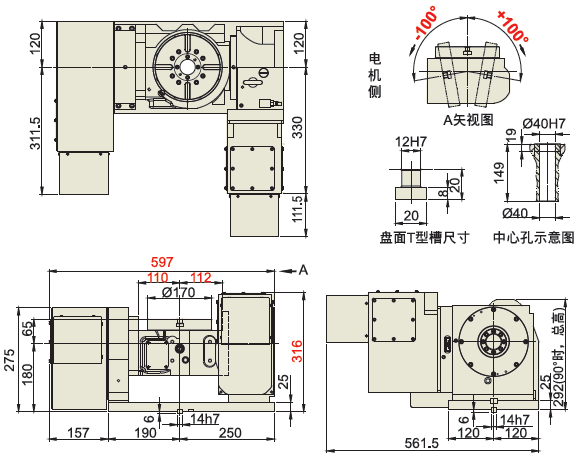

FAR-170A（縮短型）

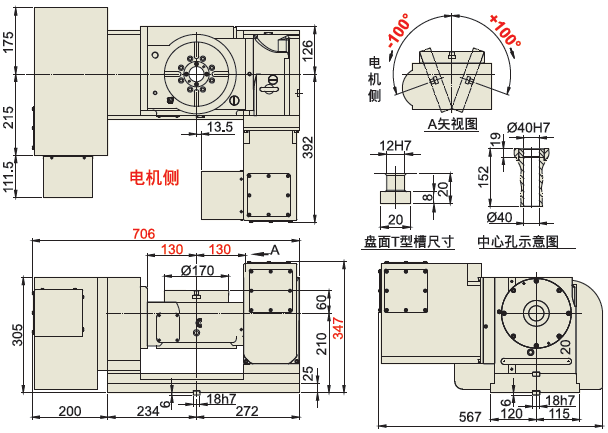

FAR-170（標準式）
思誠資源為您提供：潭佳TJR_FAR系列FAR-125/125B/170A/170/170B數控分度盤、回轉工作臺、CNC第四軸的采購報價、G5C948D2E67C9E型號參數、規格圖片、PDF畫冊等資料，如您想了解更多關于正品品牌的其他分度盤資料與產品貨期庫存、行情價格，就在思誠資源MRO商城。
備注：因廠家會在沒有任何提前通知的情況下更改產品包裝、產地或者一些附件，本公司不能確?？蛻羰盏降呢浳锱c思誠資源網站提供的產品圖片、產地、附件說明等完全一致。若本網站沒有及時更新，敬請諒解！
