自營ERON-NABEYA雅朗 分度盤式直角操作臺

含稅價

待詢價(提交訂單10分鐘內獲取專屬報價單)

品牌
ERON(雅朗)
產品分類
分度盤
型號
G5D4D0F7537149
單位
配送倉庫
國內倉庫
貨期
產品亮點
ERON-NABEYA雅朗 分度盤式直角操作臺
數量
- +
服務保障
發票保障 正品保障
支付方式
支付寶 微信支付 銀行轉賬
品牌專區
服務說明

1、由思誠資源優選發貨,并提供售后服務

2、因庫存實時變化,具體發貨時間以實際發貨為準

ERON(雅朗)區域經理 李經理:18929218517咨詢

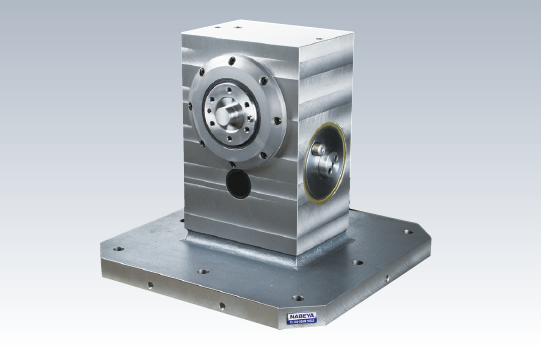

ERON-NABEYA雅朗 分度盤式直角操作臺

材 質  本體:FC250    熱處理  退火

表面處理  涂裝(黑皮)  附屬品吊環

特 點

●橫與臥式機床配套使用,一次裝夾固定,即可5面加工

●分度盤旋轉軸每旋轉一周,分度盤表面旋轉90度

●在機床主軸上安裝Morse錐形支架A型等?直接接觸凸輪從動件并在弧之間對輸入主軸施加旋轉

●分度盤旋轉軸也可使用旋轉扳手進行操作(可選)

●支持夜間機器運轉,無人操作的理想工具

●2面直角操作臺

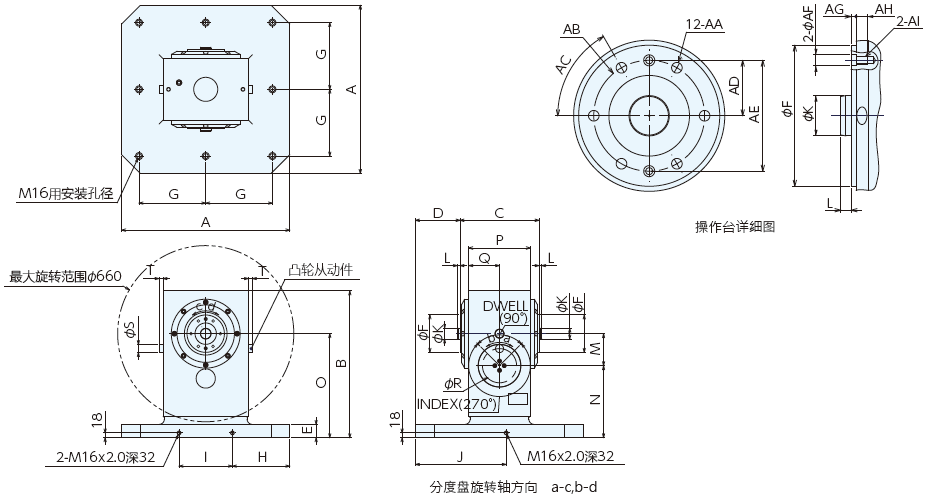

型號尺寸表
訂單號 No. 型號 A B C D E F G H I J K h5 0 +0.011
140988 TRS0612-30055 普通級 630 550 296 167 50 140 250 215 200 340 40
140989 TRP0612-30055 精密級 630 550 296 167 50 140 250 215 200 340 40
No. L M N O P Q R S T 重量Kg
TRS0612-30055 10 120 270 390 230 115 128 30 15 360
TRP0612-30055 10 120 270 390 230 115 128 30 15 360
操作臺型號
No. 型號 AA AB AC AD±0.05 AE ±0.02 AF h6+0.011 0 AG AH AI
TRS0612-30055 普通級 M12x1.5 110 60° 55 110 11 5 11 M8x1.25
TRP0612-30055 精密級 M12x1.5 110 60° 55 110 11 5 11 M8x1.25
型 號
靜態特性參數 単位 數値
普通級 精密級
最大扭矩 Nm 5419(DWELL 時) 5419(DWELL 時)
最大推力載荷 N 215.6 x 103 215.6 x 103
最大徑向載荷 N 73500 73500
最大彎矩 Nm 16660 16660
扭轉強度 ※2 sec./Nm 0.112 0.112
重復定位精度 sec. ±15 ±2
旋轉角度精度 sec. ±30 ±15
凸輪軸摩擦力矩 Nm 16.7 16.7

※ 以上參數為兩面合計數值

※2 扭轉強度參數為參考數值

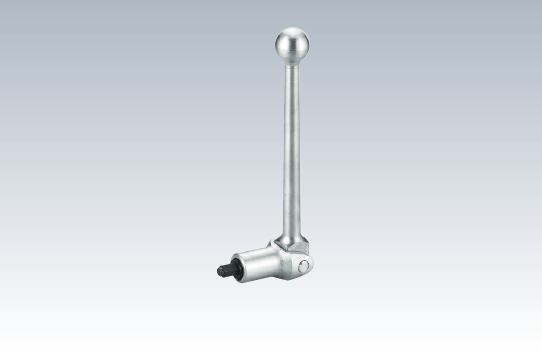

■分度盤式直角操作臺用旋轉扳手套裝(可選)
套裝內容

手柄:1根

適配器:1個

六角空心螺釘 M8X40:2根

訂單號 No.
141109 TRS0612-HN

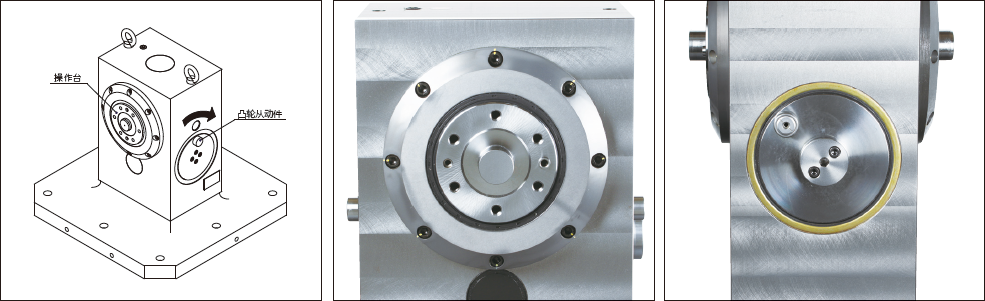

操作臺詳細圖

思誠資源為您提供:ERON-NABEYA雅朗 分度盤式直角操作臺的采購報價、ERON(雅朗)G5D4D0F7537149型號參數、規格圖片、PDF畫冊等資料,如您想了解更多關于ERON(雅朗)正品品牌的其他分度盤資料與產品貨期庫存、行情價格,就在思誠資源MRO商城。

!

備注:因廠家會在沒有任何提前通知的情況下更改產品包裝、產地或者一些附件,本公司不能確??蛻羰盏降呢浳锱c思誠資源網站提供的產品圖片、產地、附件說明等完全一致。若本網站沒有及時更新,敬請諒解!
