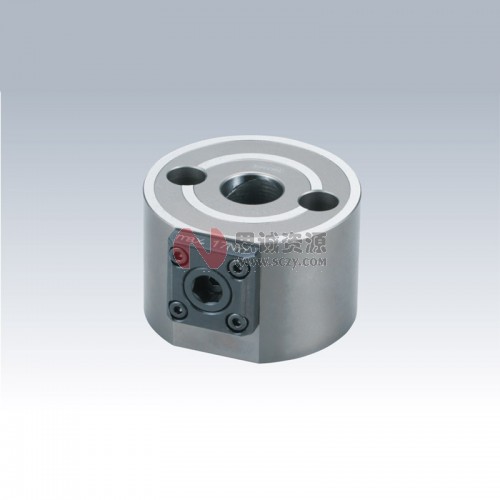

自營ERON-NABEYA雅朗 Q-LOCK 秒速定位系統 手動拉釘式本體

含稅價

￥待詢價（提交訂單10分鐘內獲取專屬報價單）

品牌: ERON(雅朗)

產品分類: 夾具配件

型號: G5D4D1341B5952

單位

配送倉庫: 國內倉庫

貨期

產品亮點: 精簡治具?工件的定位與裝夾

數量: - +

產品樣本

ERON-NABEYA雅朗 Q-LOCK 秒速定位系統 手動拉釘式本體.pdf

: 立即購買加入購物車

服務保障: 發票保障　正品保障

支付方式: 支付寶 微信支付 銀行轉賬

品牌專區

進入品牌專區

服務說明

1、由思誠資源優選發貨，并提供售后服務

2、因庫存實時變化，具體發貨時間以實際發貨為準

ERON(雅朗)區域經理 李經理：18929218517咨詢

商品詳情

PDF數據手冊

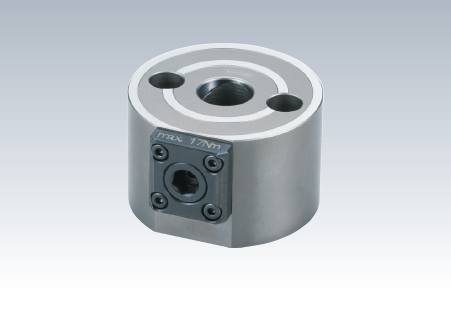

精簡治具?工件的定位與裝夾

材質 SCM440 熱處理淬火HRC55

特點

?

●通過使用6角扳手，旋緊本體側面，即可實現裝夾作業

?

●拉釘式的拉釘與氣壓，油壓式共用

●回避干涉，適用于一次裝夾5面加工

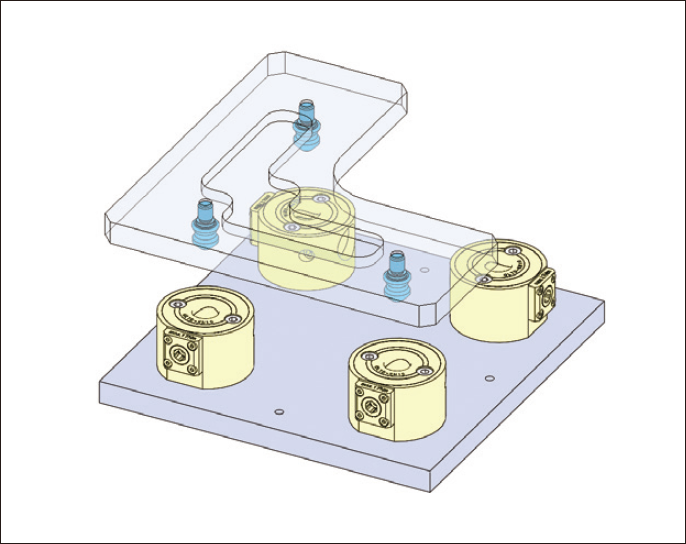

使用例

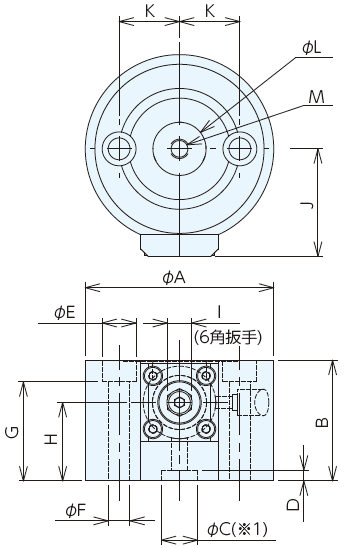

型號尺寸表

訂單號	No.	A	B	C H6	D +0.05	E	F	G	H	I	J	K	L	M
＊138069	QLTD-KN10	78	50	16	7.5	14	9	41	32.5	10	44.5	25	22	M8x1.25

No.	扭矩 Nm	夾緊力 kN	重量 kg
QLTD-KN10	17	7	1.7

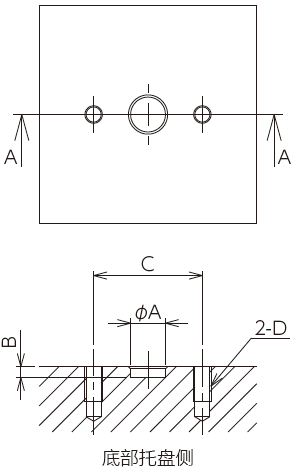

安裝加工尺寸

No.	A	B	C	D
QLTD-KN10	16	5	50	M8x1.25

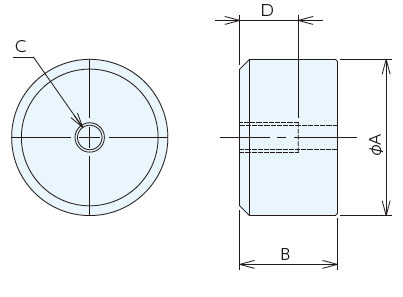

■定位釘

●拉釘式本體定位用

型號尺寸表

訂單號	No.	適用機型	Ａg6	B	C	D	重量ｇ
＊141108	PKR16010	QLTD-KN10	16	10	M3x0.5	6	15

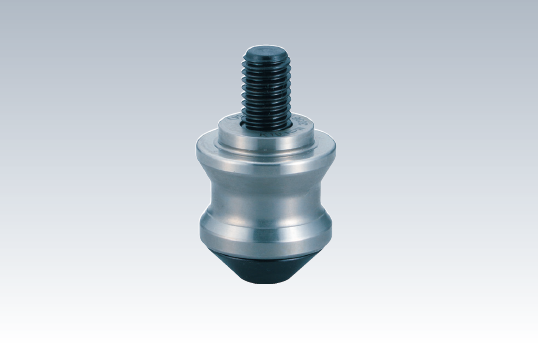

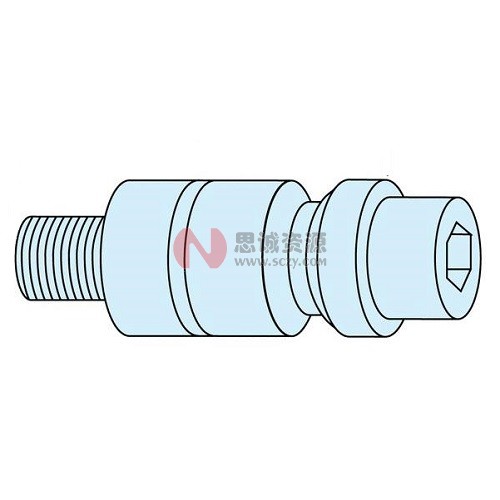

■拉釘式QLOCK拉釘側

●與工件組裝

型號尺寸表

訂單號	No.	適用機型	A	B	C	D	E	F	G	重量g
＊136936	QLK10RPB	KS10.3,KS10.2	22	M 8×1.25	37	15	3	22	6	60

安裝加工尺寸

No.	A	B	C	D
QLK10RPB	15	3.5	13	M 8×P1.25

使用例


