蔡司VAST XXT 連接件

一根探針可以適應各種測量的需要
使用各種不同的連接件，您可以將探針與加長桿組合起來。無需更換探針，您可以快速有效的測量工件，甚至難以接近的區域。這需要盡可能多的組合探針。

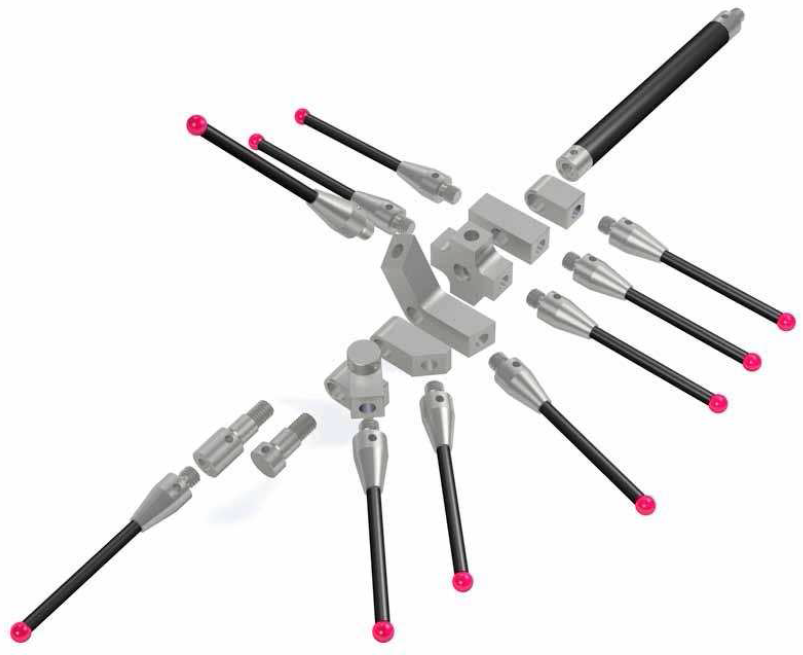

使用立方體可以很容易的組合星型針。旋轉連接塊和彎曲連接塊這些靈活的連接件可以組合成多角度探針系統。使用我們的可調連接塊，坡面測量也可以毫不費力的完成。

通過使用各種連接件，您可以隨意組裝探針系統。我們?yōu)槟峁└鞣N各樣的適用于VAST? XXT 的連接件。
您是否在需找特殊的適配器？您是否需要特定的角度件來測量一個特殊的元素？告訴我們的您的需求。我們將幫您找到解決方案

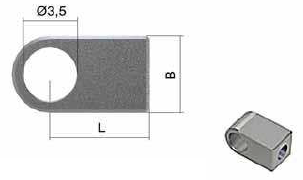

立方體，M3 XXT，90度

這個立方體可以通過鎖緊螺絲安裝在VAST XXT加長桿或TL2吸盤上。一根M3 XXT探針可以與側面相連接。

訂單號	L	B	重量
626103-6110-001	6.5	5	0.6

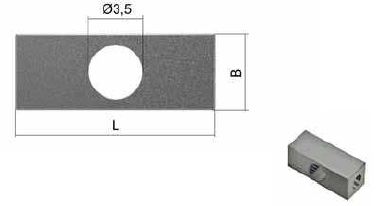

立方體，M3 XXT，180度

這個立方體可以通過鎖緊螺絲安裝在VAST XXT加長桿或TL2吸盤上。兩根M3 XXT探針可以與側面相連接。

訂單號	L	B	重量
626103-6110-002	13	5	1.1

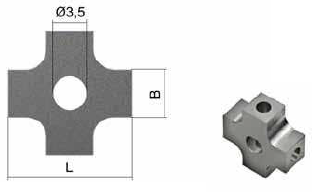

星型立方體，M3 XXT

訂單號	L	B	重量
626103-6110-003	13	5	1.8

旋轉接頭，M3 XXT

這個接頭可以通過鎖緊螺絲或箝位探針安裝在TL1吸盤（需接加長桿）或TL2吸盤上。一個角度適配器與一根M3 XXT探針可以與側面相連接。

訂單號	L	B	重量
626103-6180-001	10	5	1.7

6面星型立方體，M3 XXT

這個立方體可以通過鎖緊螺絲或箝位探針安裝在VAST XXT加長桿或TL2吸盤上。六根M3 XXT探針可以與側面相連接。

訂單號	L	DG	重量
626103-6110-006 5,00	5	12	1.8

8面星型立方體，M3 XXT

這個立方體可以通過鎖緊螺絲或箝位探針安裝在VASTXXT加長桿或TL2吸盤上。八根M3 XXT探針可以與側面相連接。

訂單號	L	DG	重量
626103-6110-007	5	14	2.3

卡緊螺絲

?

這個螺絲可以將立方體或接頭與TL2吸盤或TL1/TL3吸盤（需接加長桿）連接起來。

訂單號	L	DG	重量
626103-6110-004	8	3.5	0.5

帶有M3螺紋的卡緊螺絲

這個特殊螺絲可以將立方體或接頭與TL2吸盤或TL1/TL3吸盤（需接加長桿）連接起來。一根M3 XXT探針可以與之相連接而構成星型針。

訂單號	L	DG	重量
626103-6110-005	8	3.5	0.7

箝位加長桿

這個箝位加長桿可以用來安裝立方體、接頭或M3 XXT箝位系統。該加長桿兩端由鈦合金制成，管壁由輕質和抗彎曲的碳纖維制成。

訂單號	LE	DGE	重量
626103-5020-010	20	5	1.3
626103-5045-010	45	5	1.5

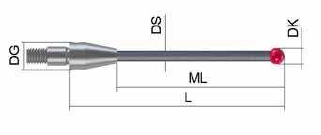

箝位探針

這款探針適用于M3 XXT探針系統的箝位立方體和接頭。該款探針由ThermoFit碳纖維桿和紅寶石測頭制成。

訂單號	DK	L	ML	DS	DG	重量
626103-0301-020	3	20	11	2	5	0.7
626103-0301-030	3	30	21	2	5	0.75
626103-0301-040	3	40	31	2	5	0.8

適配器

該適配器實現了不同螺紋間的轉換。

訂單號	Von (Bolzen)	Auf (Bohrung)	L	DG	重量
602030-8341-000	M3	M2	5	4	0.5
602030-8345-000	M2	M3	5	4	1
602030-0315-000	M5	M3	10	11	5
602030-0215-000	M5	M2	10	11	5
